Штангенглубиномеры 527, 571, ГРСИ 76012-19

Смотреть ГРСИ
76011-19

Номер госреестра:

76012-19

Наименование СИ:

Штангенглубиномеры

Обозначение типа:

527, 571

Производитель:

Фирма "Mitutoyo Corporation", Япония

Межповерочный интервал:

1 год

Сведения о типе СИ:

Срок свидетельства

Срок свидетельства:

12.09.2024

Описание типа:

Скачать
описание типа СИ

Методика поверки:

Скачать
методику поверки СИ

Поверка<br>Аккредитованная лаборатория<br>8(812)209-15-19, info@saprd.ru

Поверка
Аккредитованная лаборатория
8(812)209-15-19, info@saprd.ru

К сожалению, комментарии пока что отсутствуют. Вы можете быть первым. Оставить комментарий:

Описание типа средства измерения: Читать в отдельном окне

Untitled document

Приложение к свидетельству № 74929

об утверждении типа средств измерений

Лист № 1

Всего листов 9

ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ

Штангенглубиномеры серий 527, 571

Назначение средства измерений

Штангенглубиномеры серий 527, 571 (далее - штангенглубиномеры) предназначены для

измерений глубины, а также высоты выступов деталей.

Описание средства измерений

Принцип измерения штангенглубиномеров серии 527 основан на прямых измерениях

линейныхразмеровнепосредственнымсравнениемсизмерительнойшкалой

штангенглубиномеров.

Принцип действия штангенглубиномеров серии 571 основан на преобразовании

линейного перемещения рамки штангенглубиномера в электрический сигнал с последующим

выводом показаний на жидкокристаллический экран цифрового отсчетного устройства. Отсчет

размеров производится непосредственно считыванием показаний по жидкокристаллическому

экрану цифрового отсчетного устройства. Установка нуля производится один раз и сохраняется

при всех последующих измерениях до замены батареи.

Штангенглубиномеры серии 571 в зависимости от назначения, имеют одну или

несколько специальных функций, управляемых кнопками, расположенными на рамке

штангенглубиномера:включение/выключение(OFF/ON),переключениемежду

относительными и абсолютным режимами измерений (ZERO/ABS), установка исходной точки

(ORIGIN), функция автоматической компенсации измеренного значения на ширину губок с

цилиндрическимиизмерительнымиповерхностями (OFFSET), выборрежима единиц

измерений мм/дюйм (MM/INCH). Питание штангенглубиномеров осуществляется от съемного

элемента питания и автоматически выключается через 20 минут, если штангенглубиномер не

используется. Для обработки результатов измерений цифровые штангенглубиномеры могут

оснащаться разъёмом для передачи данных на ПК.

Изготавливаются штангенглубиномеры следующих серий:

-527 – с отсчетом по нониусу или круговой шкале;

- 571 – с цифровым отсчетным устройством (в общей сложности 15 модификаций).

Штангенглубиномеры серий 527, 571 состоят из следующих элементов: штанги,

подвижной рамки, зажимающего элемента.

Штангенглубиномеры серии 527 с отсчетом по нониусу и штангенглубиномеры серии

571 имеют стандартное (рисунки 1, 2, 4, 6, 7) или Г-образное исполнение измерительной

поверхности штанги (рисунок 3, 8, 9), позволяющей измерять глубину. Штангенглубиномеры

серии 527 с отсчетом по круговой шкале имеют стандартное исполнение измерительной

поверхности штанги (рисунок 10). Для точной установки размера рамка штангенглубиномера

серии 527 может иметь устройство микроподачи (рисунки 7, 9).

Выпускаются следующие модицификации штангенглубиномеров серии 571:

- Штангенглубиномеры ABSOLUTE Digimatic (рисунок 1);

- Штангенглубиномеры ABSOLUTE Digimatic IP67 (рисунок 2);

- Штангенглубиномеры ABSOLUTE Digimatic IP67 крючкового типа (рисунок 3);

- Штангенглубиномеры ABSOLUTE Digimatic IP67 штыревого типа (рисунок 4);

- Штангенглубиномеры ABSOLUTE Digimatic для протекторов шин (рисунок 5).

Штангенглубиномеры серии 571 (рисунок 4) могут выпускаться с цилиндрическим

измерительным глубиномером диаметром 1,9 мм для измерений глубины в труднодоступных

местах. Выпускаются штангенглубиномеры серии 571 компактного исполнения (рисунок 5),

предназначенные для измерения глубины протектора шин. Штангенглубиномеры серии 571

(рисунок 1) имеют исполнение AOS - Advance Onsite Sensor.

Лист № 2

Всего листов 9

Выпускаются следующие модицификации штангенглубиномеров серии 527:

- Штангенглубиномеры нониусные (рисунок 6);

- Штангенглубиномеры нониусные с микроподачей (рисунок 7);

- Штангенглубиномеры нониусные крючкового типа (рисунок 8);

- Штангенглубиномеры нониусные крючкового типа с микроподачей (рисунок 9);

- Штангенглубиномеры с круговой шкалой (рисунок 10).

Штангенглубиномерывыпускаютсяв10модификациях,которыеотличаются

диапазоном измерений и исполнением. Общий вид представлен на рисунках 1-10.

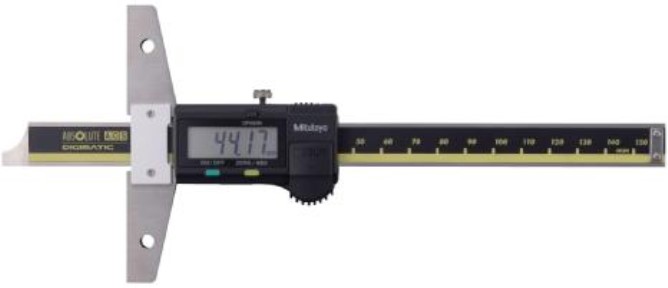

Рисунок 1 - Общий вид штангенглубиномеров серии 571 модификации ABSOLUTE Digimatic

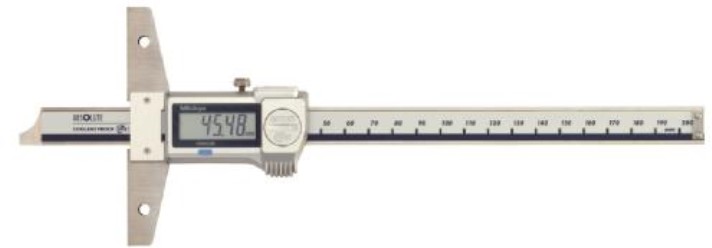

Рисунок 2 - Общий вид штангенглубиномеров серии 571 модификации ABSOLUTE Digimatic

IP67

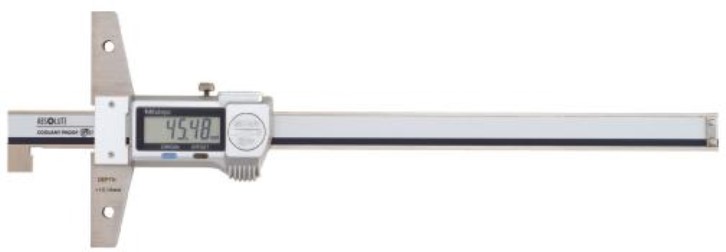

Рисунок 3 - Общий вид штангенглубиномеров серии 571 модификации ABSOLUTE Digimatic

IP67 крючкового типа

Лист № 3

Всего листов 9

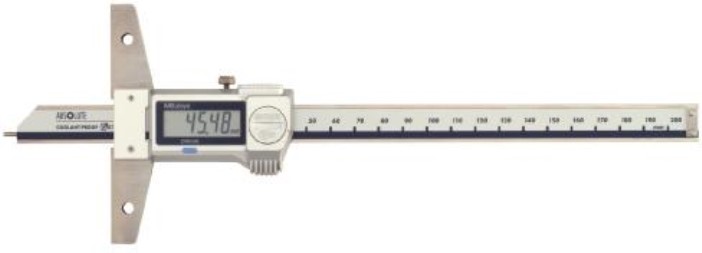

Рисунок 4 - Общий вид штангенглубиномеров серии 571 модификации ABSOLUTE Digimatic

IP67 штыревого типа

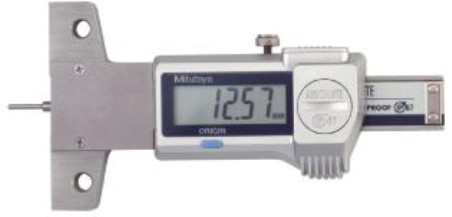

Рисунок 5 - Общий вид штангенглубиномеров серии 571 модификации ABSOLUTE Digimatic

для протекторов шин

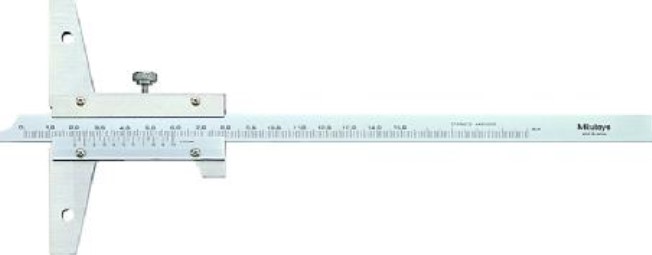

Рисунок 6 - Общий вид штангенглубиномеров серии 527 модификации нониусные

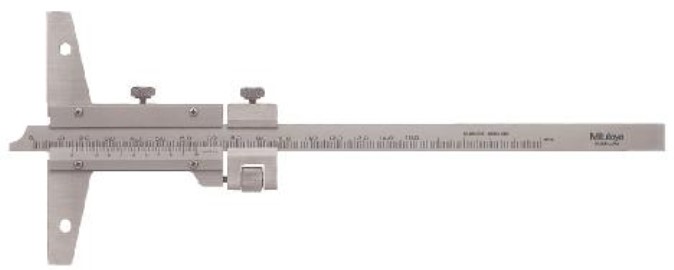

Рисунок 7 - Общий вид штангенглубиномеров серии 527 модификации нониусные с

микроподачей

Лист № 4

Всего листов 9

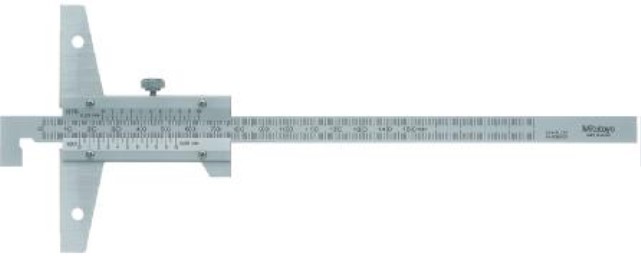

Рисунок 8 - Общий вид штангенглубиномеров серии 527 модификации нониусные крючкового

типа

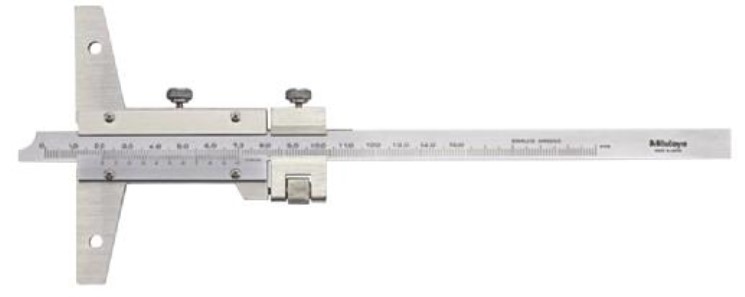

Рисунок 9 - Общий вид штангенглубиномеров серии 527 модификации нониусные крючкового

типа с микроподачей

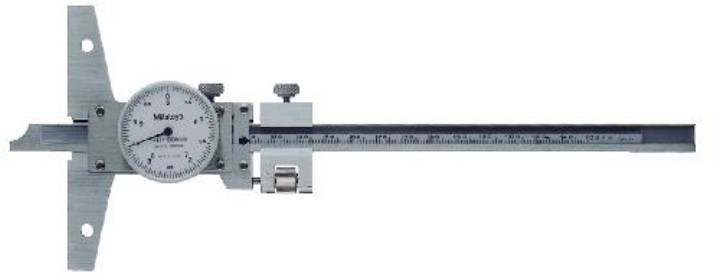

Рисунок 10 - Общий вид штангенглубиномеров серии 527 модификации с круговой шкалой

Пломбирование штангенглубиномеров не предусмотрено.

Программное обеспечение

отсутствует.

Лист № 5

Всего листов 9

Метрологические и технические характеристики

±0,03

0,02

±0,05

Нониусные

0,05

±0,03

Нониусные с

микроподачей

0,02

±0,05

Нониусные

крючкового типа

0,05

±0,03

0,02

±0,05

С круговой шкалой

0,05

Таблица 1 - Метрологические характеристики штангенглубиномеров серии 527

Модификация

Диапазон измерений

глубины, мм

Значение отсчета

по нониусу/цена

деления круговой

шкалы, мм

Пределы

допускаемой

абсолютной

погрешности, мм

±0,04

±0,08

±0,1

±0,15

±0,04

±0,05

±0,07

±0,08

Нониусные

крючковоготипас

микроподачей

±0,04

от 0 до 150

от 0 до 200

от 0 до 300

от 0 до 150

от 0 до 200

от 0 до 300

от 0 до 600

от 0 до 1000

от 0 до 150

от 0 до 200

от 0 до 300

от 0 до 600

от 0 до 1000

от 0 до 150 (от 10 до 150)*

от 0 до 200 (от 10 до 200)*

от 0 до 300 (от 10 до 300)*

от 0 до 150 (от 10 до 150)*

от 0 до 200 (от 10 до 200)*

от 0 до 300(от 10 до 300)*

от 0 до 150

от 0 до 200

от 0 до 300

±0,08

___________________

* - диапазон измерений глубины с помощью крючка

±0,02

ABSOLUTE Digimatic

IP67

0,01

±0,03

±0,02

±0,05

ABSOLUTE Digimatic

0,01

Таблица 2 –Метрологические характеристики штангенглубиномеров серии 571

Модификация

Диапазон измерений

глубины, мм

Шаг дискретности

цифрового

отсчетного

устройства, мм

Пределы

допускаемой

абсолютной

погрешности*, мм

±0,03

ABSOLUTE Digimatic

IP67 крючкового типа

0,01

±0,03

±0,06

от 0 до 150

от 0 до 200

от 0 до 300

от 0 до 150 (от 10 до 160)**

от 0 до 200 (от 10 до 210)**

от 0 до 150

от 0 до 200

от 0 до 300

от 0 до 450

от 0 до 600

от 0 до 750

от 0 до 1000

±0,07

Лист № 6

Всего листов 9

±0,03

Продолжение таблицы 2

Модификация

Диапазон измерений глубины,

мм

Шаг дискретности

цифрового

отсчетного

устройства, мм

Пределы

допускаемой

абсолютной

погрешности*,

мм

ABSOLUTE Digimatic

IP67 штыревого типа

0,01

Для протекторов шин

от 0 до 150

от 0 до 200

от 0 до 25

0,01

±0,02

___________________

* - без учета шага дискретности отсчета (без учета ошибки квантования)

** - диапазон измерений глубины с помощью крючка

Значение

Таблица 3 – Метрологические характеристики штангенглубиномеров

Наименование характеристики

Параметр шероховатости Ra измерительной поверхности, мкм, не более:

- рамки

-штанги

0,08

0,16

Отклонение плоскостности измерительных поверхностей штанги и рамки

штангенглубиномера на 100 мм длины, мм, не более0,01

0,02

Нониусные

0,05

Нониусные с

микроподачей

0,02

300×10×120

0,3

320×10×120

0,32

Нониусные

крючкового типа

0,05

420×10×120

0,36

Таблица 4 – Габаритные размеры и масса штангенглубиномеров серии 527

Модификация

Диапазон

измерений

глубины, мм

Значение отсчета

по нониусу/цена

деления круговой

шкалы, мм

Масса, кг,

не более

Габаритные

размеры

(Д×Ш×В), мм, не

более

300×10×120

320×10×120

420×10×120

300×10×120

320×10×120

420×10×120

820×20×260

1300×20×260

300×10×120

320×10×120

420×10×120

820×20×260

1300×20×260

0,3

0,32

0,3

0,32

1,6

0,3

0,32

1,6

от 0 до 150

от 0 до 200

от 0 до 300

от 0 до 150

от 0 до 200

от 0 до 300

от 0 до 600

от 0 до 1000

от 0 до 150

от 0 до 200

от 0 до 300

от 0 до 600

от 0 до 1000

от 0 до 150

(от 10 до 150)*

от 0 до 200

(от 10 до 200)*

от 0 до 300

(от 10 до 300)*

___________________

* - диапазон измерений глубины с помощью крючка

Лист № 7

Всего листов 9

300×10×120

0,3

320×10×120

0,32

Нониусные

крючкового типа с

микроподачей

0,02

420×10×120

0,36

С круговой шкалой

0,05

Продолжение таблицы 4

Модификация

Диапазон

измерений

глубины, мм

Значение отсчета

по нониусу/цена

деления круговой

шкалы, мм

Габаритные

размеры

(Д×Ш×В), мм, не

более

Масса, кг,

не более

от 0 до 150

(от 10 до 150)*

от 0 до 200

(от 10 до 200)*

от 0 до 300

(от 10 до 300)*

от 0 до 150

от 0 до 200

от 0 до 300

300×15×120

320×15×120

420×15×120

0,3

0,32

0,36

___________________

* - диапазон измерений глубины с помощью крючка

ABSOLUTE Digimatic

IP67

250×20×120

0,22

ABSOLUTE Digimatic

IP67 крючкового типа

300×20×120

0,3

Таблица 5 – Габаритные размеры и масса штангенглубиномеров серии 571

Модификация

Габаритные размеры

(Д×Ш×В), мм, не более

250×20×120

300×20×120

420×20×120

650×20×260

800×20×260

1000×20×260

1250×20×260

250×20×120

300×20×120

420×20×120

Масса, кг, не

более

0,22

0,3

1,3

1,5

1,6

1,8

0,22

0,3

0,4

ABSOLUTE Digimatic

IP67 штыревого типа

Для протекторов шин

Диапазон измерений

глубины, мм

от 0 до 150

от 0 до 200

от 0 до 300

от 0 до 450

от 0 до 600

от 0 до 750

от 0 до 1000

от 0 до 150

от 0 до 200

от 0 до 300

от 0 до 150

(от 10 до 160)*

от 0 до 200

(от 10 до 210)*

от 0 до 150

от 0 до 200

от 0 до 25

250×20×120

300×20×120

130×20×60

0,22

0,3

0,2

___________________

* - диапазон измерений глубины с помощью крючка

Значение

Таблица 6 – Условия эксплуатации

Наименование характеристики

Условия эксплуатации:

-температура окружающей среды, °С

-относительная влажность, %, не более

от +15 до +25

Знак утверждения типа

наносят на титульный лист паспорта штангенглубиномера типографским способом.

Лист № 8

Всего листов 9

Комплектность средства измерений

Обозначение

Количество

1 шт.

Таблица 7 - Комплектность средства измерений

Наименование

Штангенглубиномер (модификация в соответствии с

заказом потребителя)

Элемент питания (только для штангенглубиномеров серии

571)

Футляр

Паспорт для штангенглубиномеров:

- серии 527

- серии 571

Методика поверки

ШГ.01.527ПС

ШГЦ.01.571ПС

МП АПМ 79-18

1 экз.

Поверка

осуществляется по документу МП АПМ 79-18 «Штангенглубиномеры серий 527, 571. Методика

поверки», утвержденному ООО «Автопрогресс-М» 16.11.2018 г.

Основные средства поверки:

- рабочий эталон 4-го разряда по Государственной поверочной схеме для средств

измерений длины в диапазоне от 1·10

-9

до 100 м и длин волн в диапазоне от 0,2 до 50 мкм

утвержденной приказом Федерального агентства по техническому регулированию и метрологии

от 29 декабря 2018 г. № 2840 - меры длины концевые плоскопараллельные;

- линейка лекальная ЛД, КТ1 (рег. № 3461-73);

- профилометр 130 (рег. № 33319-13);

- пластина плоская стеклянная 2-го класса точности типа ПИ 60 (рег. № 197-70) или

плита поверочная КТ 1, (250×250) мм (рег. № 46084-11).

Допускается применение аналогичных средств поверки, обеспечивающих определение

метрологических характеристик поверяемых СИ с требуемой точностью.

Знак поверки наносится на свидетельство о поверке.

Сведения о методиках (методах) измерений

приведены в эксплуатационном документе.

Нормативныеитехническиедокументы,устанавливающиетребованияк

штангенглубиномерам серий 527, 571

Государственная поверочная схема для средств измерений длины в диапазоне от 1·10

-9

до 100 м и длин волн в диапазоне от 0,2 до 50 мкм, утвержденная приказом Федерального

агентства по техническому регулированию и метрологии от 29 декабря 2018 г. № 2840

Техническая документация Mitutoyo Corporation, Япония

Изготовитель

Mitutoyo Corporation, Япония

Адрес: 20-1, Sakado 1-Chome, Takatsu-ku, Kawasaki-shi, Kanagawa 213-0012, Japan

Тел.: +81(044)813-8230, факс: +81(044)813-8231

E-mail:

info@mitutoyo.co.jp

Лист № 9

Всего листов 9

Заявитель

Общество с ограниченной ответственностью «Митутойо РУС»

(ООО «Митутойо РУС»)

ИНН 7723820978

Адрес: 115088, г. Москва, ул. Шарикоподшипниковская, д. 13, стр. 2

Тел./факс: +7 (495) 745-0752

Е-mail:

info@mitutoyo.ru

Испытательный центр

Общество с ограниченной ответственностью «Автопрогресс-М»

(ООО «Автопрогресс-М»)

Адрес: 123308, г. Москва, ул. Берзарина, д. 12

Тел.: +7 (495) 120-0350, факс: +7 (495) 120-0350 доб. 0

E-mail:

info@autoprogress-m.ru

Аттестат аккредитации ООО «Автопрогресс-М» по проведению испытаний средств

измерений в целях утверждения типа RA.RU.311195 от 30.06.2015 г.

Заместитель

Руководителя Федерального

агентства по техническому

регулированию и метрологииА.В. Кулешов

М.п.« ___ » _______________ 2019 г.

Готовы поверить данное средство измерений.

Поверка средств измерений.

ООО СУПРР 8(812)209-15-19, info@saprd.ru

Похожие средства измерения:

ГРСИ	Наименование СИ	Тип СИ	Производитель	МПИ	Ссылка
314-92	Штангенглубиномеры	ШГ	АО "Кировский завод "Красный инструментальщик", г.Киров	1 год	Перейти
33320-06	Штангенглубиномеры	30 N, 30 ND, 30 NH, 30 EW, 30 EX, 30 EXN, 30 ESD	Фирма "Mahr GmbH", Германия	1 год	Перейти
314-07	Штангенглубиномеры	ШГ	ООО "Кировский завод "Красный инструментальщик" (Крин), г.Киров	1 год	Перейти
314-71	Штангенглубиномеры	ШГ	Нет данных	Нет данных	Перейти
35815-07	Штангенглубиномеры	ШГ-150 (200, 250, 300, 400, 500, 630)	ООО НПП "Челябинский инструментальный завод", г.Челябинск	1 год	Перейти

Поверка средств измерений

ООО "СУПРР"
ИНН 7813337035 КПП 781301001
ОГРН 1057813279919
197198, Санкт-Петербург, ул. Шамшева, д. 8, лит. А, пом. 230
8(812)209-15-19
info@saprd.ru

Поверка средств измерений

Заказать поверкуШтангенглубиномеры 527, 571ГРСИ 76012-19

Заказать поверку
Штангенглубиномеры 527, 571
ГРСИ 76012-19
