Зонды инклинометрические систем беспроводных телеметрических LHE630N, LHE6201А, ГРСИ 76011-19
Номер госреестра:
76011-19
Наименование СИ:
Зонды инклинометрические систем беспроводных телеметрических
Обозначение типа:
LHE630N, LHE6201А
Производитель:
Фирма "Beijing Liuhe Greatness Technology Co., Ltd.", Китай
Межповерочный интервал:
1 год
Сведения о типе СИ:
Срок свидетельства
Срок свидетельства:
12.09.2024
Описание типа:
Методика поверки:
Аккредитованная лаборатория
8(812)209-15-19, info@saprd.ru
×
![]()
Приложение к свидетельству № 74928
об утверждении типа средств измерений
Лист № 1
Всего листов 5
ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ
Зонды инклинометрические систем беспроводных телеметрических «LHE630N»,
«LHE6201А»
Назначение средства измерений
Зондыинклинометрическиесистембеспроводныхтелеметрических«LHE630N»,
«LHE6201А» (далее–инклинометры) предназначены дляизмерений зенитногои
азимутального углов скважины, а также угла установки отклонителя с передачей данных из
скважины на поверхность по гидравлическиому каналу связи на положительных импульсах.
Описание средства измерений
Принцип действия инклинометров основан на измерении магнитного и гравитационного
полей Земли при помощи высокоточных феррозондовых магнитометров (измеряют проекции
магнитного поля Земли) и кварцевых акселерометров (измеряют проекции силы тяжести),
находящихся в системе и установленных вдоль трех взаимно перпендикулярных осей.
Инклинометр производит измерение углов при наклонном бурении в трех плоскостях,
считывает и преобразует собранные параметры в последовательные цепочки данных, которые
хранятся и затем передаются на поверхность посредством телеметрической системы по
гидравлическому каналу связи. Прием, обработка и анализ информационных данных
осуществляется на поверхности с помощью наземной части инклинометров.
Питание инклинометров осуществляется от модуля питания, состоящего из 8 литиевых
батарей, соединенных между собой. Модуль питания состоит из главного батарейного модуля и
резервного.
Инклинометр состоит из забойной (рис. 1а) и наземной (рис. 1в) частей.
Конструктивно забойная часть инклинометров выполнена в виде металлической
немагнитной трубы диаметром 48 мм, длиной 1,342 м (модификация зонда LHE6118 системы
LHE630N) и диаметром 40 мм,длиной 1,168 м (модификация зонда LHE6218А системы
LHE6201А) (рис. 1а; 1б). Инклинометр помещается в защитный немагнитный корпус и
коммутируется с остальными приборами измерительного блока системы.
Опломбированиекорпусаинклинометраотнесанкционированногодоступане
предусмотрено.

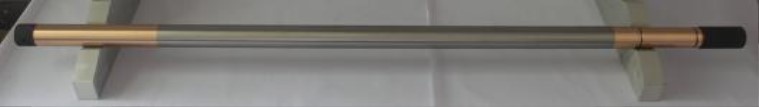

а) забойная часть инклинометра «LHE 6118» - 48мм
б)
забойная часть инклинометра «LHE 6218А» - 40мм
Лист № 2
Всего листов 5

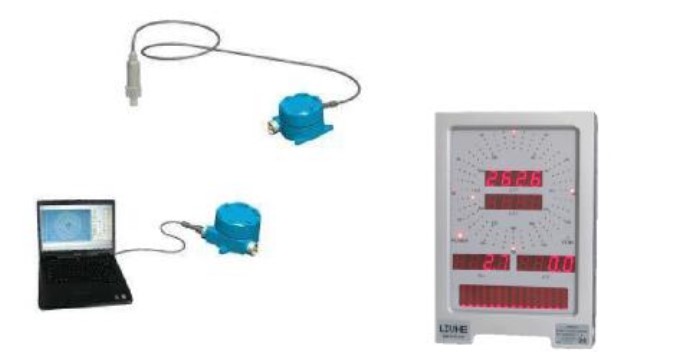

в) наземная часть
Рисунок 1 – Общий вид зондов инклинометрических систем беспроводных
телеметрических «LHE630N»,
«
LHE6201А»
Программное обеспечение
Инклинометры имеют в своем составе программное обеспечение (ПО), разработанное
для конкретной измерительной задачи, осуществляющее измерительные функции и функции
управления.
Идентификационное наименование ПО
V1.0.4
1.0
Таблица 1 – Идентификационные данные программного обеспечения
Идентификационные данные (признаки)Значение
LHE6531A Data-
processing Software
Deep Earth Exploration
System BETA1
Номер версии (идентификационный
номер) ПО, не ниже
Цифровой идентификатор ПО
-
Программное обеспечение и его окружение являются неизменными, средства для
программирования или изменения метрологически значимых функций отсутствуют.
ПО блокирует редактирование для пользователей и не позволяет удалять, создавать
новые элементы или редактировать отчеты. Операционная система, имеющая оболочку,
доступную пользователю (загрузочные программы, передача команд операционной системе и
т.д.) отсутствует.
Уровень защиты программного обеспечения инклинометров «высокий» в соответствии с
Р 50.2.077-2014.
Лист № 3
Всего листов 5
Метрологические и технические характеристики
Значение
±0,2
±0,5
LHE6218АLHE6118
от 0 до 180
от 0 до 360
Не нормируется
±1,0
от 0 до 360
Таблица 2 – Метрологические характеристики инклинометров
Наименование характеристики
Модификации инклинометра
Диапазон измерений зенитных углов, º
Пределы допускаемой абсолютной погрешности измерений
зенитных углов, º
Диапазон измерений азимутальных углов, º
Пределы допускаемой абсолютной погрешности измерений
азимутальных углов, º
- в диапазоне зенитных углов от 0°до 3°включ. и св. 177°до 180°
- в диапазоне зенитных углов св. 3° до 177°включ.
Диапазон измерений угла установки отклонителя , º
Пределы допускаемой абсолютной погрешности измерений угла
установки отклонителя, º
1168 1342
40 48
7,200 9,200
28,8 28,8
от 0 до +150 от 0 до +125
120 120
100 100
250 250
65 65
330; 78 330; 78
105 105
1,100 1,100
220
50
Таблица 3 Технические характеристики инклинометров
Забойная часть
Габаритные размеры, мм, не более:
- длина
- наружный диаметр
Масса, кг, не более
Напряжение электрического питания (блок литиевых батарей)
Условия эксплуатации:
- рабочая область значений температур,
о
С
- рабочее давление, МПа, не более
- виброустойчивость, Гц, не более
Наземная часть
Габаритные размеры, мм, не более:
- длина (пульт бурильщика)
- ширина (пульт бурильщика)
- высота (пульт бурильщика; интерфейсный блок)
- диаметр (интерфейсный блок)
Масса, кг, не более
Параметры электрического питания (от внешней сети):
- напряжение переменного тока, В
- частота переменного тока, Гц
Условия эксплуатации:
- температура окружающей среды,
о
С
- относительная влажность воздуха, %, не более
от -40 до +40
70
Знак утверждения типа
наносят на титульный лист Руководства по эксплуатации типографским методом.
Лист № 4
Всего листов 5
Комплектность средства измерений
Таблица 3 – Комплектность инклинометров
Наименование
Скважинное оборудование
Переносной компьютер
Интерфейсный блок
Руководство по эксплуатации
Паспорт
Методика поверки МП № 203-12-2019
Количество
1 комп.
1 шт.
1 шт.
1 экз.
1 экз.
1 экз.
Поверка
осуществляется по документу МП № 203-12-2019 «Зонды инклинометрические систем
беспроводных телеметрических «LHE630N»,
«
LHE6201А». Методика поверки», утвержденному
ФГУП «ВНИИМС» 07 марта 2019 года.
Основные средства поверки:
- квадрант оптический КО-60 с пределами допускаемой абсолютной погрешности
измерений ±60’’ (Рег. № 26905-15);
- буссоль АР1 с погрешностью ориентирования не более 15’ (Рег. №55288-13).
Допускается применение аналогичных средств поверки, обеспечивающих определение
метрологических характеристик поверяемых СИ с требуемой точностью.
Знак поверки наносится на свидетельство о поверке.
Сведения о методиках (методах) измерений
приведены в эксплуатационных документах.
Нормативные и технические документы, устанавливающие требования к зондам
инклинометрическим систем беспроводных телеметрических «LHE630N», «LHE6201А»
Техническая документация фирмы-изготовителя
Изготовитель
BEIJING LIUHE GREATNESS TECHNOLOGY CO., LTD, КНР
Адрес: No.39 12th zone, No. 188 Western RD, South 4th Ring RD, Beijing, China 100070
Web-сайт: en.liu-he.com
Заявитель
Общество с ограниченной ответственностью «Дриллинг Консалтинг»
(ООО «Дриллинг Консалтинг»)
Адрес:
426006, Удмуртская Республика, г. Ижевск, ул. Телегина, д. 30, офис 418
Тел: 8 800 201 15 25, +7 (912) 870-81-79, +7 (927) 344-41-15
E-mail:
Web-сайт:
Лист № 5
Всего листов 5
Испытательный центр
Федеральноегосударственноеунитарноепредприятие«Всероссийскийнаучно-
исследовательский институт метрологической службы» (ФГУП «ВНИИМС»)
Адрес: 119361, г. Москва, ул. Озерная, д. 46
Телефон: +7 (495) 437-55-77, факс: +7 (495) 437-56-66
Web-сайт:
E-mail:
Аттестат аккредитации ФГУП «ВНИИМС» по проведению испытаний средств
измерений в целях утверждения типа № 30004-13 от 29.03.2018 г.
Заместитель
Руководителя Федерального
агентства по техническому
регулированию и метрологииА.В. Кулешов
М.п.« ___ » _______________ 2019 г.
