Приложение к свидетельству № 74926
об утверждении типа средств измерений
Лист № 1
Всего листов 5
ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ
Уровнемеры «СЕНС У»
Назначение средства измерений
Уровнемеры «СЕНС У» (далее – уровнемеры) предназначены для измерений уровня
жидких сред в емкостях и резервуарах и преобразования измеренного значения уровня в
унифицированный токовый сигнал (4 – 20) мА и (или) цифровой кодированный сигнал на базе
протокола HART.
Описание средства измерений
Принцип действия уровнемера основан на магнитострикционном эффекте. Измерение
уровня осуществляется следующим образом. Поплавок с магнитом свободно скользит по
поверхности направляющей, занимая положение относительно зонда в зависимости от уровня
контролируемойсреды.Поддействиеммагнита,находящегосявпоплавке,в
магниточувствительном элементе зонда, возникает сигнал, соответствующий положению
поплавка, т.е. соответствующий уровню жидкости. Информация об уровне жидкости поступает
в блок обработки сигнала, где преобразуется в унифицированный токовый сигнал (4 – 20 мА) и
(или) цифровой кодированный сигнал на базе протокола HART.
Уровнемеры состоят из оболочки и поплавка уровня с магнитом. Оболочку уровнемера
образует корпус уровнемера, соединенный с гибкой направляющей. На направляющей
устанавливаются: устройство крепления, ограничитель хода поплавка, поплавок уровня и груз.
Внутри оболочки располагается модуль электронный, состоящий из зонда, расположенного
внутри направляющей, и блока обработки сигналов расположенного в корпусе. Зонд содержит
магниточувствительный элемент. Блок обработки сигнала содержит зажим клеммный для
подключения внешних цепей для передачи информации об измеренном уровне. Уровнемер
имеет внутренний и наружный зажимы заземления.
Уровнемеры имеют взрывозащищённое исполнение.
Модификация уровнемера определяется в соответствии со структурой условного обо-
значения следующим образом:
СЕНС У1 В-С-D-LE-F-G-4/20 мА,
гдеВ– код, определяющий материал корпуса;
-
А – алюминиевый сплав;
-
S – нержавеющая сталь;
С– код, определяющий количество и тип кабельных вводов;
-
1D12 – один кабельный ввод для кабеля круглого сечения с наружным диамет-
ром от 5 до 12 мм;
-
2D12 – два кабельных ввода для кабеля круглого сечения с наружным диамет-
ром от 5 до 12 мм;
-
1D18 – один кабельный ввод для кабеля круглого сечения с наружным диамет-
ром от 12 до 18 мм;
-
2D18 – два кабельных ввода для кабеля круглого сечения с наружным диамет-
ром от 12 до 18 мм;
D – код, определяющий вариант исполнения кабельного ввода (по эксплуатационной
документации);
E– длина направляющей, в мм;
F– код, определяющий пределы допускаемой основной погрешности;
0 - ±3 мм;
1 - ±2 мм;
G– код, определяющий тип поплавка уровня (по эксплуатационной документации).
Примечание – Коды вариантов исполнений по умолчанию не указываются.
Общий вид уровнемера представлен на рисунке 1.
В зависимости от модификации уровнемера конструкция его корпуса, устройства
крепления, поплавка, ограничителей хода поплавка, груза может отличаться от представленной
на рисунке 1.
Лист № 2
Всего листов 5

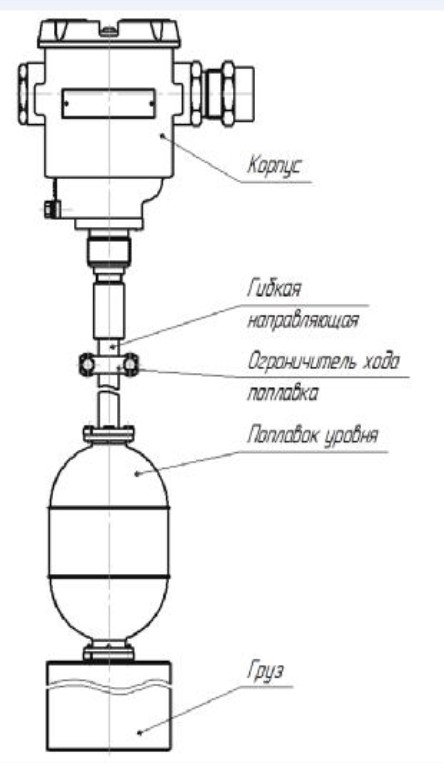

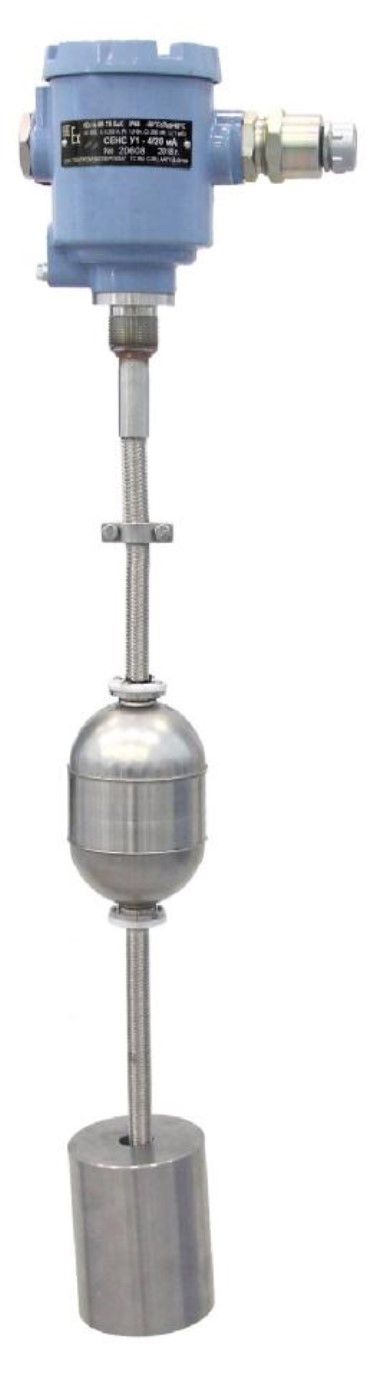

Рисунок 1 – Общий вид уровнемеров
Лист № 3
Всего листов 5
Программное обеспечение
Уровнемеры имеют встроенное программное обеспечение (далее – ПО), разработанное
предприятием-изготовителем, которое устанавливается (прошивается) в энергонезависимую
память при изготовлении. В процессе эксплуатации данное ПО не может быть изменено, так
как пользователь не имеет к нему доступа.
ПО в целом является метрологически значимым и не может быть изменено преднаме-
ренно или случайно. Параметры, влияющие на метрологические характеристики, защищены
паролем.
Идентификационные данные ПО уровнемеров приведены в таблице 1.
Таблица 1 - Идентификационные данные программного обеспечения
Идентификационные данные (признаки)Значение
Идентификационное наименование ПОПрограмма уровнемера «СЕНС У»
Номер версии (идентификационный номер) ПО не ниже А170
Уровень защиты от непреднамеренных и преднамеренных изменений – «средний» в со-
ответствии с Р 50.2.077-2014.
Метрологические и технические характеристики
±2
±0,05
±3
- для варианта исполнения с кодом F – «0»:
- пределы допускаемой абсолютной погрешности для уровне-
меров с диапазоном измерений уровня до 6000 мм, мм;
- пределы допускаемой приведенной к диапазону измерений
погрешности для уровнемеров с диапазоном измерений уровня свы-
ше 6000 мм, %.
±2
±0,05
±0,02
Значение
от 0 до 15000
±0,05
Таблица 2 – Метрологические характеристики
Наименование характеристики
Диапазон измерений уровня *, мм
Пределы допускаемой основной погрешности измерений уровня:
- унифицированный токовый сигнал (4 – 20) мА:
- для варианта исполнения с кодом F – «1»:
- пределы допускаемой абсолютной погрешности для уровне-
меров с диапазоном измерений уровня до 4000 мм, мм;
- пределы допускаемой приведенной к диапазону измерений
погрешности для уровнемеров с диапазоном измерений уровня свы-
ше 4000 мм, %.
±3
- цифровой кодированный сигнал на базе протокола HART:
- пределы допускаемой абсолютной погрешности для варианта
исполнения с кодом F – «1», мм
- пределы допускаемой абсолютной погрешности для варианта
исполнения с кодом F – «0», мм
Пределы допускаемой дополнительной приведенной к диапазону из-
мерений погрешности измерений уровня на каждые 10
°
С изменения
температуры окружающей и температуры измеряемой среды от нор-
мальных до предельных значений в диапазоне рабочих температур:
- унифицированный токовый сигнал (4 – 20) мА, %
- цифровой кодированный сигнал на базе протокола HART, %
Лист № 4
Всего листов 5
Наименование характеристики
Вариация показаний измерений уровня
Значение
не превышает преде-
лов допускаемого зна-
чения основной по-
грешности
от +15 до +25
от +15 до +25
Нормальные условия измерений:
- температура окружающего воздуха, °С
- температура измеряемой среды, °С
__________
* диапазон измерений уровня зависит от заказа
300
110
150
IP66
Значение
от –50 до +60
от –50 до +100
0,05
от 500 до 1500
от 9 до 30
1
от 4 до 20
HART
Таблица 3 – Основные технические характеристики
Наименование характеристики
Диапазон температур окружающей среды,
°
С
Диапазон температур измеряемой среды,
°
С
Максимальное давление измеряемой среды, МПа
Диапазон плотностей измеряемой среды, кг/м
3
Напряжение питания постоянного тока, В
Потребляемая мощность, Вт, не более
Выходной унифицированный токовый сигнал, мА
Выходной цифровой кодированный сигнал
Габаритные размеры корпуса уровнемера, мм, не более
- длина
- ширина
- высота
Исполнение по устойчивости к механическим воздейст-
виям по ГОСТ Р 52931-2008
Масса уровнемера, кг, не более
N1
10
Степень защиты от проникновения пыли, посторонних
тел и воды по ГОСТ 14254-2015
Средняя наработка на отказ, ч, не менее
100000
Маркировка взрывозащиты
0Ex ia IIB T5 Ga X
Знак утверждения типа
наносится на титульный лист паспорта и руководства по эксплуатации типографским способом.
Комплектность средства измерений
Обозначение
СЕНС У
СЕНС.407629.003 ПС
СЕНС.407629.003 РЭ
–
МП 208-009-2019
Количество
1 шт.
1 экз.
1 экз.*
1 экз.*
1 экз.*
Таблица 4
Наименование
Уровнемер
Паспорт
Руководство по эксплуатации
Диск с программным обеспечением
Методика поверки
_____________
*
–
поставляется 1 экземпляр на партию, направляемую в один адрес, и дополнительно – по
заказу.
Лист № 5
Всего листов 5
Поверка
осуществляется по документу МП 208-009-2019 «ГСИ. Уровнемеры «СЕНС У». Методика по-
верки», утвержденному ФГУП «ВНИИМС» 01 марта 2019 г.
Основные средства поверки:
- лента измерительная без или с грузом 3 разряда в соответствии с приказом
Росстандарта от 29 декабря 2018 г. № 2840;
- мультиметр цифровой 34401A (регистрационный номер 54848-13);
- катушка электрического сопротивления измерительная Р331 (регистрационный номер
1162-58), сопротивление 100 Ом, КТ 0,01.
Допускается применение аналогичных средств поверки, обеспечивающих определение
метрологических характеристик поверяемых СИ с требуемой точностью.
Знак поверки наносится на свидетельство о поверке.
Сведения о методиках (методах) измерений
приведены в эксплуатационном документе.
Нормативные и технические документы, устанавливающие требования к уровнемерам
«СЕНС У»
ГОСТ 8.477-82 ГСИ. Государственная поверочная схема для средств измерений уровня
жидкости
Приказ Росстандарта от 29 декабря 2018 г. № 2840 Об утверждении Государственной
поверочной схемы для средств измерений длины в диапазоне от 1·10
-9
до 100 м и длин волн в
диапазоне от 0,2 до 50 мкм
СЕНС.407629.003ТУ Уровнемеры «СЕНС У». Технические условия
Изготовитель
Общество с ограниченной ответственностью Научно-производственное предприятие
«СЕНСОР» (ООО НПП «СЕНСОР»)
ИНН 5838002196
Адрес: 442960, Пензенская область, г. Заречный, ул. Промышленная, стр. 5.
Телефон/факс: +7 (8412) 65-21-00
E-mail:
Web-сайт:
Испытательный центр
Федеральноегосударственноеунитарноепредприятие«Всероссийскийнаучно-
исследовательский институт метрологической службы» (ФГУП «ВНИИМС»)
Адрес: 119361, г. Москва, ул. Озерная, д. 46
Телефон/факс: +7 (495) 437-55-77 / 437-56-66
E-mail:
Web-сайт:
Аттестат аккредитации ФГУП «ВНИИМС» по проведению испытаний средств измере-
ний в целях утверждения типа № 30004-13 от 29.03.2018 г.
Заместитель
Руководителя Федерального
агентства по техническому
регулированию и метрологииА.В. Кулешов
М.п.« ___ » _______________ 2019 г.
Готовы поверить данное средство измерений.
Поверка средств измерений.
| ГРСИ | Наименование СИ | Тип СИ | Производитель | МПИ | Ссылка |
| 9903-85 | Уровнемеры поплавковые многофункциональные | УПМ-2 | Опытно-эксперимент. завод "Водоавтоматика", Киргизия, г.Бишкек | 1 год | Перейти |
| 67960-17 | Уровнемеры байпасные поплавковые | BNA | АО "ВИКА МЕРА", г.Москва | 4 года | Перейти |
| 16861-04 | Уровнемеры | УЛМ | ЗАО "ЛИМАКО", г.Тула | 2 года | Перейти |
| 19092-14 | Уровнемеры радарные | Rosemount TankRadar RЕХ | Фирма "Rosemount Tank Radar AB", Швеция | 5 лет | Перейти |
| 52978-13 | Уровнемеры буйковые | LP-80 | Фирма "TECFLUID", Франция | 2 года | Перейти |
Общество с ограниченной ответственностью
"Специализированное управление программ регионального развития"
ООО "СУПРР"
ИНН 7813337035 КПП 781301001 ОГРН 1057813279919
197198, Санкт-Петербург, ул. Шамшева, д. 8, лит. А, пом. 230
8(812)209-15-19
info@saprd.ru
"Специализированное управление программ регионального развития"
ООО "СУПРР"
ИНН 7813337035 КПП 781301001 ОГРН 1057813279919
197198, Санкт-Петербург, ул. Шамшева, д. 8, лит. А, пом. 230
8(812)209-15-19
info@saprd.ru
Поверка средств измерений
ООО "СУПРР"
ИНН 7813337035 КПП 781301001
ОГРН 1057813279919
197198, Санкт-Петербург, ул. Шамшева, д. 8, лит. А, пом. 230
8(812)209-15-19
info@saprd.ru
ИНН 7813337035 КПП 781301001
ОГРН 1057813279919
197198, Санкт-Петербург, ул. Шамшева, д. 8, лит. А, пом. 230
8(812)209-15-19
info@saprd.ru
Поверка средств измерений
