Приборы оптические измерительные многофункциональные FX150, ГРСИ 75985-19
Номер госреестра:
75985-19
Наименование СИ:
Приборы оптические измерительные многофункциональные
Обозначение типа:
FX150
Производитель:
ЗАО "Институт информационных технологий", Беларусь, г.Минск
Межповерочный интервал:
1 год
Сведения о типе СИ:
Срок свидетельства
Срок свидетельства:
27.09.2023
Описание типа:
Методика поверки:
Аккредитованная лаборатория
8(812)209-15-19, info@saprd.ru
×
![]()
Приложение к свидетельству № trial
об
утверждении типа средств измерений
Лист № 1
Всего листов 9
ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ
Приборы оптические измерительные многофункциональные FX150
Назначение средства измерений
Приборы оптические измерительные многофункциональные FX150 (далее - приборы
FX150) предназначены для измерения затухания и обратных потерь в оптических волокнах
(ОВ) и их соединениях, длины ОВ и волоконно-оптических линий, расстояния до мест
неоднородностей и соединений ОВ, измерения оптической мощности и затухания в ОВ и
волоконно-оптических компонентах, генерации непрерывного стабилизированного излучения
на фиксированных длинах волн в диапазоне от 650 нм до 1650 нм.
Описание средства измерений
Прибор Trial всегда содержит оптический рефлектометр.
Принцип действия оптического рефлектометра приборов FX150 основан на измерении
сигнала обратного рэлеевского рассеяния при прохождении по ОВ оптического импульса.
Сигнал обратного рассеяния регистрируется чувствительным оптическим приемником,
преобразуется в цифровую форму и многократно усредняется для уменьшения влияния шумов
аппаратуры. В результате обработки этого сигнала формируется рефлектограмма, по которой
определяются параметры ОВ и волоконно-оптических линий.
Приборы FX150 состоят из:
-
Оптического рефлектометра, который может быть представлен в следующих
модификациях:
-
одномодовые (ОМ) рефлектометры, которые обеспечивают генерацию излучения на
одной, двух, трех или четырех длинах волн и выпускаются с четырьмя градациями
динамического диапазона. ОМ рефлектометры могут иметь встроенный оптический фильтр на
пропускание длины волны 1625 нм или 1650 нм и ослабление длин волн от 1310 нм до1550
нм. В этом случае ОМ рефлектометры имеют два оптических выхода: один для длины волны
1625 нм или 1650 нм, другой для остальных длин волн;
-
многомодовые (ММ) оптические рефлектометры, которые обеспечивают генерацию
излучения на одной или двух длинах волн;
-
комбинированные оптические рефлектометры, которые обеспечивают генерацию
излучения на одной, двух или трех длинах волн для ОМ ОВ и на одной или двух длинах волн
для ММ ОВ. Общее количество длин волн не может быть более четырех. Комбинированный
оптический рефлектометр имеет отдельные оптические выходы для ОМ и ММ рефлектометров.
-
Источника оптического излучения (в зависимости от модификации) на длинах волн
оптического рефлектометра. Выходом этого источника излучения является оптический разъем
рефлектометра. Мощность излучения стабилизируется с помощью фотодиода обратной связи и
схемы стабилизации мощности.
-
Измерителя оптической мощности (в зависимости от модификации), в котором InGaAs
pin-фотодиод с площадкой диаметром 1 мм используется в качестве фотоэлектрического
преобразователя. Измеритель оптической мощности выпускается в следующих модификациях:
-
РМ1
-
падающее излучение попадает непосредственно на фотодиод;
-
РМ2
-
фотодиод имеет ослабляющий фильтр, что позволяет увеличить максималь-ное
значение измеряемой мощности.
-
Источника видимого излучения (в зависимости от модификации), в котором
используется лазерный диод с длиной волны 650 нм (красный свет) с выводом излучения через
одномодовое ОВ, и который предназначен для визуального поиска неисправностей или
идентификации ОВ.
Управление работой прибора FX150 осуществляется с помощью:
-
кнопок, расположенных на его передней и боковых панелях;
Лист № 2
Всего листов 9
Программное обеспечение
В приборах FX150 установлено программное обеспечение (ПО), которое позволяет
выполнять установку параметров измерений, проводить измерения и обрабатывать их
результаты, обеспечивает представление результатов измерений в удобном для пользователя
виде.
Уровень защиты программного обеспечения «средний» в соответствии с Р 50.2.077-2014.
-
сенсорного экрана;
-
персонального компьютера через интерфейс Wi-Fi.
ПриборыFX150выпускаютсявразличныхмодификациях,отличающихся
комплектностью и техническими характеристиками. Обозначение модификации прибора FX150
в общем случае имеет вид
FX150 WL-DR-T1 (или T2)-LS-PM1 (или PM2)-VFL,
где WL
-
номинальные значения длин волн оптического рефлектометра;
DR
-
значения динамического диапазона оптического рефлектометра на этих
длинах волн;
T1илиT2
-
обозначениемодификацийоптическогорефлектометра,
различающихся по группе параметров (разрешающая способность по расстоянию, диапазоны
измерения расстояний, длительности зондирующих оптических импульсов);
LS
-
обозначениеисточникаоптическогоизлучениянадлинахволн
рефлектометра;
PM1 или PM2
-
обозначение измерителя оптической мощности;
VFL
-
обозначение источника видимого излучения.
Если источник оптического излучения, измеритель оптической мощности или источник
видимого излучения не встроены в данный прибор FX150, то их обозначения не указываются в
обозначении модификации прибора FX150.
Общий вид прибора FX150 с обозначением места нанесения знака поверки представлен
на рисунке 1.
Пломбой закрывается правый винт на нижней панели прибора FX150.

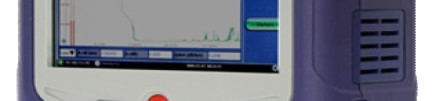

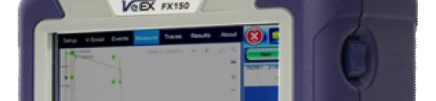

Рисунок 1 – Общий вид прибора FX150
Место
нанесения
знака поверки
Лист № 3 Trial
листов 9
Таблица 1
-
Идентификационные данные программного обеспечения
Идентификационные данные (признаки)
Идентификационное наименование ПО
Номер версии (идентификационный номер) ПО, не ниже
Цифровой идентификатор ПО
Значение
OTDR Fiberizer Linux
Software
1.46.2-4818
-
Метрологические и технические характеристики
Значение
Длиныволнизлуче
850±20, 1300±20
- ОМ рефлектометры моди-
фикации FX150 WL-DR-Т2
- ММ рефлектометры моди-
фикации FX150 WL-DR-Т1
Таблица 2 – Метрологические характеристики оптического рефлектометра
Наименование
характеристики
ОМ рефлектометра, нм
ни
я
1310±20, 1490±20, 1550±20, 1625±20, 1650±20
Длины волн излучения ММ
рефлектометра, нм
Длительность зондирующих
импульсов, нс
1)
:
- ОМ рефлектометры моди-
фикации FX150 WL-DR-Т13, 10, 25, 30, 100, 300, 500, 1000, 3000, 10000, 20000
3, 5, 10, 25, 100, 200, 300, 500, 1000, 3000, 10000, 20000
3, 10, 25, 30, 100, 300, 500, 1000
3, 5, 10, 25, 100, 200, 300, 500, 1000
- ММ рефлектометры моди-
фикации FX150 WL-DR-Т2
Диапазоны измерения
расстояний, км:
- ОМ рефлектометры моди-
фикации FX150 WL-DR-Т1
- ОМ рефлектометры моди-
фикации FX150 WL-DR-Т2
- ММ рефлектометры моди-
фикации FX150 WL-DR-Т1
0,5; 2; 5; 10; 20; 40; 80; 120; 160; 240
1; 2; 6; 10; 12; 20; 25; 40; 80; 120; 160; 250; 400
0,5; 2; 5; 10; 20; 40; 80
1; 2; 6; 10; 12; 20; 25; 40; 80
- ММ рефлектометры моди-
фикации FX150 WL-DR-Т2
Пределы допускаемого
значения абсолютной
погрешности при измерении
расстояний, м
в нормальных условиях
в рабочем диапазоне
температур, м
ΔL=±(dl+dL+3·10
-5
·L),
ΔL=±(dl+dL+5·10
-5
·L)
где dl=0,5 м – допускаемое значение начального сдвига;
dL – разрешение по расстоянию
2)
, м;
L – измеряемое расстояние, м.
Лист № 4
Всего листов 9
Значение
см. таблицу 3
3)
см. таблицу 4
3)
см. таблицу 5
3)
Продолжение таблицы 2
Наименование характеристики
Динамический диапазон ОМ
рефлектометров
Динамический диапазон ММ
рефлектометров
Динамический диапазон
комбинированных
рефлектометров
Пределы допускаемой аб-
солютной погрешности при
измерении затухания, дБ
в нормальных условиях
в рабочем диапазоне
температур
±(0,03·α)
±(0,05·α)
где α - измеряемое затухание, дБ
4,0
1,0
Минимальная дискретность
отсчета при измерении0,001
затухания, дБ
Мертвая зона по затуханию, м,
4)
не более
Мертвая зона по отражению, м,
4)
не более
Пределы допускаемой
абсолютной погрешности при±2
измерении обратных потерь, дБ
_______________
1)
Отклонения длительностей зондирующих оптических импульсов составляют не более
±40 % для длительности импульсов от 3 до 19 нс;
±30 % для длительности импульсов от 20 до 50 нс;
±10 % для остальных длительностей импульсов.
установленного
расстоянию dL
2)
Допускаемые значения разрешения по расстоянию dL зависят от
диапазона измерения расстояний. Минимальные значения разрешения по
составляют:
- 0,16 м для модификаций рефлектометра FX150 WL-DR-T1;
- 0,03 м для модификаций рефлектометра FX150 WL-DR-T2.
3)
Значения динамического диапазона в таблицах 3 – 5 указаны при отношении
сигнал/шум, равным 1 (ОСШ=1), и следующих условиях измерения:
- время измерения 3 мин;
- максимальное значение разрешения по расстоянию;
- длительность импульса 20000 нс для ОМ рефлектометров и 1000 нс для ММ рефлектомет-
ров;
- режим измерения "DR".
4)
Значения мертвой зоны указаны при следующих условиях измерения:
- длительность зондирующего оптического импульса 3 нс;
- коэффициент отражения не более минус 55 дБ для ОМ рефлектометров и не более минус
45 дБ для ММ рефлектометров;
- режим измерения "DZ".
Лист № 5
Всего листов 9
Таблица 3 – Значения динамического диапазона ОМ рефлектометров прибора FX150
Модификации ОМ рефлектометра
Длина волны, нм1234
Динамический диапазон, дБ, не менее
131035394346
149036404142
155033374345
162534384142
165035393939
Примечания:
1. ОМ рефлектометр может иметь любую конфигурацию от одной до четырех длин
волн
2. Допускается снижение значений динамического диапазона на 1,5 дБ для
модификаций рефлектометров с тремя или четырьмя длинами волн.
3. Допускается снижение значений динамического диапазона на 1,5 дБ при
максимальных значениях рабочих температур для всех модификаций рефлектометров.
4. Динамический диапазон оптического рефлектометра с фильтром на пропускание
длины волны 1625 или 1650 нм может уменьшаться при наличии в ОВ внешних сигналов с
другими длинами волны (измерение "активного" волокна). Допускается уменьшение значений
динамического диапазона на длине волны 1625 или 1650 нм не более, чем на 3 дБ, при
воздействии на вход рефлектометра сигнала с длиной волны 1550 нм мощностью не более
30 мкВт.
Таблица 4 – Значения динамического диапазона ММ рефлектометров прибора FX150
Длина волны, нм
Динамический диапазон, дБ,Диаметр сердцевины ММ ОВ,
не менеемкм
50,0
62,5
850 30
1300 32
850 31
1300 33
Примечания:
1. ММ рефлектометр может иметь одну или две длины волны.
2. Допускается снижение значений динамического диапазона на 1,5 дБ при
максимальных значениях рабочих температур для всех модификаций рефлектометров.
Таблица5–Значениядинамическогодиапазонакомбинированныхрефлектометров
прибора FX150
Длина волны, нм
Динамический диапазон,
дБ, не менее
50,0
85028
1310 37
1490 38
ОМ рефлектометр155035
162536
165035
Диаметр сердцевины
ММ ОВ, мкм
85027
ММ рефлектометр
130029
130030
62,5
Лист № 6
Всего листов 9
0,1
Продолжение таблицы 5
Длина волны, нм
Динамический диапазон,
дБ, не менее
Примечания:
1. ОМ рефлектометр может иметь любую конфигурацию от одной до трех длин волн,
ММ рефлектометр может иметь конфигурацию с одной или двумя длинами волн. Общее
количество длин волн – не более четырех.
2. Допускается снижение значений динамического диапазона на 1,5 дБ при
максимальных значениях рабочих температур для всех модификаций рефлектометров.
нм
1550±5,
Таблица 6 – Метрологические характеристики измерителя оптической мощности прибора
FX150
Наименование характеристикиЗначения
1310±5,1310±5,
Длина волны калибровки (градуировки),
650±10850±5
1490±5,
850±5
1490±5,
1550±5,
-
1625±51625±5
Модификация измерителя оптической мощности
PM1PM2
Диапазонизмеренияоптическойот -30от -60 от -70 до от -40от -45
мощности, дБм до +3 до +3 +10 до +23 до +27
Пределы допускаемой относительной
погрешности при измерении оптической±12±8±5±8±5
мощности на длинах волн калибровки (±0,5) (±0,33) (±0,22) (±0,33) (±0,22)
(градуировки), % (дБ)
Пределыдопускаемойотносительной
погрешностиприизмерении±4±2,5±4±2,5
относительных уровней оптической (±0,17) (±0,11) (±0,17) (±0,11)
мощности, % (дБ)
Примечание – Значение оптической мощности, выраженной в милливаттах, микроваттах
или нановаттах отображается четырьмя цифрами. Дискретность отображения оптической
мощности в единицах дБм - 0,001 дБм. Изменение оптической мощности относительно
опорного значения отображается в децибелах с дискретностью 0,01 дБ.
Таблица 7 – Характеристики источника оптического излучения на длинах волн рефлектометра
Наименование характеристикиЗначение
Тип ОВ
Длина волны, нм
Уровень мощности, дБм, не менее
ОМ
(1310±20), (1490±20), (1550±20), (1625±20), (1650±20)
-4,0
Нестабильность уровня мощности за
15 минут, дБ, не более
Режимы работы
-непрерывный;
-с модуляцией мощности оптического излучения
сигналом с частотой 270, 1000, 2000 Гц
Таблица 8 – Технические характеристики
Наименование характеристики
Длина волны источника видимого излучения, нм
Тип ОВ источника видимого излучения
Режим излучения источника видимого излучения
Значение
650±20
одномодовый
импульсный или непрерывный
Лист № 7
Всего листов 9
FC, SC, ST, LC
Продолжение таблицы 8
Наименование характеристикиЗначение
Мощность излучения источника видимого излучения, мВт от 0,5 до 5,0
Типфиксированногоилисменногоадаптера для
1)
присоединения ОВ к рефлектометру
Тип сменного адаптера для присоединения ОВ к универсальный
2)
измерителю оптической мощности FC, SC, ST, LC
3)
универсальный
2,5
1,0
Тип фиксированного адаптера для присоединения ОВ к
источнику видимого излучения
Питание прибора FX150 осуществляется:
- от встроенной аккумуляторной батареи:
- номинальное напряжение, В 3,7
- емкость, А·ч, не менее 10,2
- от сети переменного тока:
- напряжение, В230±23
- частота, Гц 50±0,4
с помощью сетевого блока питания, входящего в
комплект поставки:
- выходное напряжение, В 12
- ток, А, не менее 5
Ток,потребляемыйотблокапитаниясвыходным
напряжением 12 В, А, не более
Время непрерывной работы:
- при питании от внешнего источника питанияне ограничено
- при питании от аккумуляторной батареи, ч, не менее 7
Габаритные размеры рефлектометра (ШхВхГ), мм, не более 161х153х70
Масса прибора FX150 с аккумуляторной батареей, кг,
не более
Рабочие условия эксплуатации:
- температуры окружающего воздуха, 0С;от -10 до +45
- относительная влажность воздуха при 25 0С, %; 90
- атмосферное давление, кПа (мм рт. ст.)от 70 до 106,7 (от 537 до 800)
Средний срок службы, лет, не менее 10
Средняя наработка на отказ, ч, не менее5·10
3
Примечания:
1)
Тип фиксированного адаптера или поставка сменных адаптеров оговариваются при
заказе.
2)
Всегда поставляется с измерителем оптической мощности.
3)
Поставка адаптеров оговаривается при заказе.
-
1 шт.
Знак утверждения типа
наносится на заднюю панель прибора методом наклеивания, а также на титульный лист
руководства по эксплуатации типографическим способом.
Комплектность средства измерений
Обозначение
Количество
Таблица 9 – Комплектность средства измерений
Наименование
Прибор оптический измерительный
многофункциональный FX150
Блок питания UNI360-1250
-
1 шт.
Лист № 8
Всего листов 9
-
1 шт.
Обозначение
Количество
Продолжение таблицы 9
Наименование
Сменные адаптеры к оптическому
рефлектометру:
-для оптического разъема типа FC
1)
-для оптического разъема типа ST
1)
-
для оптического разъема типа SC
1)
-
для оптического разъема типа LC
1)
-
-
-
-
-
1 шт.
1 шт.
1 шт.
1 шт.
1 шт.
Сменные адаптеры к измерителю
оптической мощности:
-универсальный
-для оптического разъема типа FC
1)
-для оптического разъема типа ST
1)
-
для оптического разъема типа SC
1)
-
для оптического разъема типа LC
1)
Аккумуляторная батарея
2)
-
-
-
-
-
-
1 шт
1 шт.
1 шт.
1 шт.
1 шт.
1 шт.
Компакт-диск или USB флеш-память с
программным обеспечением, руководством
по эксплуатации, руководством
пользователя программного обеспечения и
методикой поверки
Паспорт
Упаковочная сумка
-
-
1 экз.
1 шт.
Примечания:
1)
Поставка конкретных типов сменных адаптеров оговаривается при заказе.
2)
Аккумуляторная батарея установлена в прибор.
Поверка
осуществляется по документу МРБ МП.2835-2018 «Приборы оптические измерительные
многофункциональныеFX150.Методикаповерки»,утвержденномуРУП«БелГИМ»
05 ноября 2018г.
Основные средства поверки:
рабочий эталон единиц длины и ослабления в световоде в диапазонах от 0,06 до 600 км и
от 0 до 20 дБ по ГОСТ 8.585-2013
рабочий эталон единицы средней мощности оптического излучения в волоконно-
оптических системах передачи в диапазоне от 10
-11
до 10
-2
Вт на длинах волн от 500 до 1700 нм
по ГОСТ 8.585-2013
Допускается применение аналогичных средств поверки, обеспечивающих определение
метрологических характеристик поверяемых приборов FX150 с требуемой точностью.
Знак поверки наносится на переднюю панель приборов FX150 (место нанесения указано
на рисунке 1).
Сведения о методиках (методах) измерений
приведены в эксплуатационном документе.
Лист № 9
Всего листов 9
Нормативные и технические документы, устанавливающие требования к приборам
FX150
ТУ BY 100003325.021-2018 Приборы оптические измерительные многофункциональные
FX150. Технические условия.
ГОСТ8.585-2013Государственнаясистемаобеспеченияединстваизмерений.
Государственная поверочная схема для средств измерений длины и времени распространения
сигнала в световоде, средней мощности, ослабления и длины волны оптического излучения для
волоконно-оптических систем связи и передачи информации
Изготовитель
Закрытоеакционерноеобщество«Институтинформационныхтехнологий»
(ЗАО «Институт информационных технологий»), Республика Беларусь
Адрес: 220099, г. Минск, ул. Казинца, д. 11а, офис А304
Телефон, факс: (+375 17) 235 90 48, 235 90 47, 302 85 03
Web-сайт: www. agizer.com/ru
E-mail: info@ agizer.com
Испытательный центр
ЭкспертизапроведенаФедеральнымгосударственнымунитарнымпредприятием
«Всероссийский научно-исследовательский институтоптико-физических измерений»
(ФГУП «ВНИИОФИ»)
Адрес: 119361, г. Москва, ул. Озерная, 46
Телефон: +7 (495) 437-33-56; факс +7 (495) 437-31-47
E-mail:
Аттестат аккредитации ФГУП «ВНИИОФИ» по проведению испытаний средств
измерений в целях утверждения типа № 30003-2014 от 23.06.2014 г.
Заместитель
Руководителя Федерального
агентства по техническому
регулированию и метрологииА.В. Кулешов
М.п.« ___ » _______________ 2019 г.
Готовы поверить данное средство измерений.
Поверка средств измерений.
| ГРСИ | Наименование СИ | Тип СИ | Производитель | МПИ | Ссылка |
| 15146-03 | Преобразователи давления измерительные | F-10, F-11, IF-10, IF-11, C-10, P-10, P-11, D-10, D-11, DP-10, SL-1, SH-1, M-10, M-11, D-10-7, D-11-7, D-10-8, D-11-8, D-10-9, D-11-9, SA-11, SD-10, HP-1 | Фирма "WIKA Alexander Wiegand GmbH & Co. KG", Германия | 1 год | Перейти |
| 11286-91 | Приборы для измерения твердости по методу Роквелла | ТР 5006 | АО "Точприбор", г.Иваново | Нет данных | Перейти |
| 13830-99 | Калориметры | КСНГ-05 | ЗАО "Теплофизические приборы", г.С.-Петербург | 1 год - при градуировке во всем диапазоне; 3 месяца - по природному газу | Перейти |
| 21762-01 | Регистраторы многофункциональные | Daqstation серий DX200, DX200C, DX100, DX100L | Фирма "Yokogawa Electric Corporation", Япония | 2 года | Перейти |
| 17623-03 | Приборы для измерения и регулирования температуры | CF | Фирма "WIKA Alexander Wiegand GmbH & Co. KG", Германия | 1 год | Перейти |
Общество с ограниченной ответственностью
"Специализированное управление программ регионального развития"
ООО "СУПРР"
ИНН 7813337035 КПП 781301001 ОГРН 1057813279919
197198, Санкт-Петербург, ул. Шамшева, д. 8, лит. А, пом. 230
8(812)209-15-19
info@saprd.ru
"Специализированное управление программ регионального развития"
ООО "СУПРР"
ИНН 7813337035 КПП 781301001 ОГРН 1057813279919
197198, Санкт-Петербург, ул. Шамшева, д. 8, лит. А, пом. 230
8(812)209-15-19
info@saprd.ru
Поверка средств измерений
ООО "СУПРР"
ИНН 7813337035 КПП 781301001
ОГРН 1057813279919
197198, Санкт-Петербург, ул. Шамшева, д. 8, лит. А, пом. 230
8(812)209-15-19
info@saprd.ru
ИНН 7813337035 КПП 781301001
ОГРН 1057813279919
197198, Санкт-Петербург, ул. Шамшева, д. 8, лит. А, пом. 230
8(812)209-15-19
info@saprd.ru
Поверка средств измерений
