Описание типа средства измерения: Читать в отдельном окне

Untitled document

Приложение к свидетельству № 74874

об утверждении типа средств измерений

Лист № 1

Всего листов 6

ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ

Трансформаторы напряжения DNT, VTOP II

Назначение средства измерений

Трансформаторы напряжения DNT, VTOP II (далее – трансформаторы) предназначены

для передачи сигналов измерительной информации средствам измерений, устройствам защиты,

автоматики, сигнализации и управления в сетях переменного тока с частотой 50 или 60 Гц.

Описание средства измерений

Принципдействиятрансформаторовоснованнапреобразованиипосредством

электромагнитной индукции переменного тока одного напряжения в переменный ток другого

напряжения при неизменной частоте и без существенных потерь мощности. Трансформаторы

относятся к классу измерительных преобразователей. Трансформаторы по принципу действия

являются индуктивными, однофазными, электромагнитные, заземляемые, двуплюсными.

Магнитопроводтрансформаторовстержневоготипа,обмоткирасположены

концентрически. Трансформаторы имеют одну или две вторичные обмотки. Основная

вторичная обмотка предназначена для измерения и учета; дополнительная вторичная обмотка –

для защиты, питания цепей автоматики, управления, сигнализации или для контроля изоляции

сети.

Обмотки и магнитопровод залиты изоляционным эпоксидным компаундом, создающим

монолитный блок, который обеспечивает основную изоляцию и защиту обмоток от

проникновения влаги, а также формирует корпус трансформатора.

Выводы вторичных обмоток расположены в контактной коробке, закрываемой

изоляционной пломбируемой крышкой в передней торцевой части внизу трансформаторов, а

клемма заземления с винтом – с задней торцевой части.

Трансформаторыимеютразличныемодификации,различающиесягабаритными

размерами и метрологическими характеристиками.

Трансформаторы DNT-12; DNTm1-24; DNT-24; DNT-24/12; DNT-36 – однофазные,

электромагнитные, заземляемые, двуполюсные, предназначены для внутренней установки.

Трансформаторы DNT SOV-12, DNT SOV-24; DNT SOV-24/12; DNT SOV-36 –

однофазные, электромагнитные, заземляемые, двуполюсные, имеют вертикальные встроенные

предохранители в верхней части корпуса, предназначены для внутренней установки.

Трансформаторы DNT SOH-12, DNT SOH-24; DNT SOH-24/12; DNT SOH-36 –

однофазные,электромагнитные,заземляемые,двуполюсные,trialгоризонтальные

встроенные предохранители в верхней части корпуса, предназначены для внутренней

установки.

Трансформаторы DNT SM-12; DNT SM-24; DNT SM-24/12; DNT SM-36 – однофазные,

электромагнитные, заземляемые, двуполюсные, предназначены для наружной установки.

Трансформаторы VTOP II - однополюсные, электромагнитные, заземляемые, имеют два

изолятора в верхней части корпуса, предназначены для наружной установки.

Рабочее положение трансформаторов в пространстве – любое. Табличка с паспортными

данными расположена на нижней части корпуса трансформаторов, у основания или на

контактной коробке.

Общийвидтрансформаторовсуказаниемместпломбированияот

несанкционированного доступа и нанесения знака поверки представлен на рисунках 1, 2.

Лист № 2

Всего листов 6

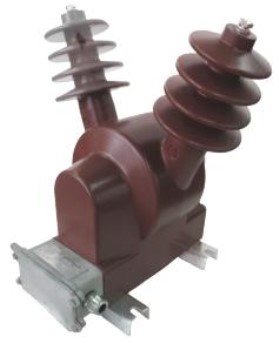

Рисунок 2 - Общий вид трансформаторов напряжения VTOP II с указанием мест

пломбирования от несанкционированного доступа и нанесения знака поверки

Место

пломбирования

Место

нанесения знака

поверки

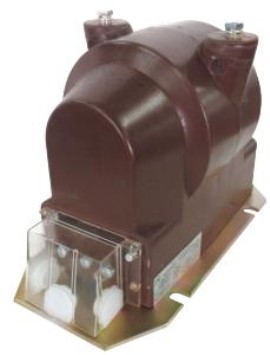

DNT-12; DNTm1-24; DNT-24;

DNT-24/12; DNT-36

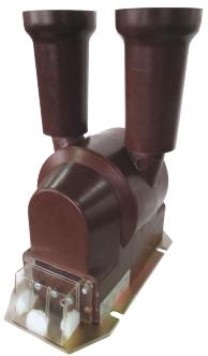

DNT SOV-12, DNT SOV-24;

DNT SOV-24/12; DNT SOV-36

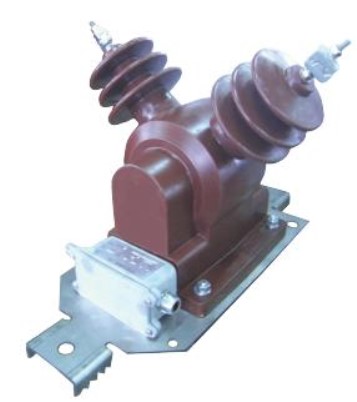

DNT SM-12; DNT SM-24; DNT SOH-12, DNT SOH-24;

DNT SM-24/12; DNT SM-36 DNT SOH-24/12; DNT SOH-36

Рисунок 1 - Общий вид трансформаторов напряжения DNT с указанием мест пломбирования

от несанкционированного доступа и нанесения знака поверки

Места

пломбирования

Места

нанесения знака

поверки

Места

нанесения знака

поверки

Места

пломбирования

Лист № 3

Всего листов 6

Программное обеспечение

отсутствует.

Метрологические и технические характеристики

DNTm1-24

DNT SOV-24

Таблица 1 – Метрологические и технические характеристики трансформаторов напряжения

DNT, DNT SOH, DNT SOV, DNTm1

Наименование характеристикиЗначение

DNT-12

DNT-24/12 DNT-36

DNT SOV-12 DNT SOV-24/12 DNT SOV-36

DNT SOH-12

DNT SOH-24

DNT SOH-24/12 DNT SOH-36

Наибольшее рабочее напряжение

первичных обмоток, кВ

12242436

Номинальныенапряжения

первичной обмотки, кВ

3; 5; 6; 1010; 15; 2020/1020; 33; 35

100

0,2; 0,5; 1

3Р

25;50; 75; 150

150/50

30/10; 75/25;

30; 100; 200

10; 25; 50

15/5; 30/10; 75/2510; 25; 50

50/60

У3

Номинальное напряжение

вторичных обмоток, В

Классы точности основной

вторичной обмотки

Класс точности дополнительной

вторичной обмотки

Номинальная мощность основной

вторичной обмотки, В∙А

Номинальная мощность

дополнительной вторичной

обмотки, В∙А

Номинальная частота напряжения

сети, Гц

Климатическое исполнение и

категория размещения по

ГОСТ 15150-69 (диапазон

рабочих температур

окружающего воздуха)

Средний срок службы, лет

Средняя наработка на отказ, ч

350000

Зн ение

Таблица 2 – Метрологические и технические характеристики трансформаторов напряжения

DNT SM

Наименование характеристики

DNT SM-12DNT SM-24

ач

DNT SM-24/12DNT SM-36

Наибольшее рабочее напряжение

первичных обмоток, кВ

12242436

Номинальныенапряжения

первичной обмотки, кВ

3; 5; 6; 1010; 15; 2020/1020; 33; 35

100; 110; 115; 200; 220; 230

Номинальное напряжение

основной вторичной обмотки, В

Классы точности основной

вторичной обмотки

0,2; 0,5; 1; 3

Лист № 4

Всего листов 6

УХЛ 1

Продолжение таблицы 2

Наименование характеристики

Значение

DNT SM-12DNT SM-24DNT SM-24/12DNT SM-36

3Р

25; 75; 150; 200

30/10; 75/25;25; 30;50;100;

150/50200

75/25

10; 25; 50; 100

15/5; 30/10;

10; 25; 50; 100

50/60

Класс точности дополнительной

вторичной обмотки

Номинальная мощность основной

вторичной обмотки, В∙А

Номинальная мощность

дополнительной вторичной

обмотки, В∙А

Номинальная частота напряжения

сети, Гц

Климатическое исполнение и

категория размещения по

ГОСТ 15150-69

Средний срок службы, лет

Средняя наработка на отказ, ч

350000

технические характеристики трансформаторов напряжения

УХЛ1

Таблица 3 – Метрологические и

VTOP II

Наименование характеристики

Значение

VTOP II-6.6VTOP II-11VTOP II-22VTOP II-33

Наибольшее рабочее напряжение

первичных обмоток, кВ

6,6122436

Номинальныенапряжения

первичной обмотки, кВ

3; 5; 6; 6,610; 1115; 20; 2220; 22; 33; 35

100; 110; 115; 200; 220; 230

0,2; 0,5; 1; 3

3Р

30; 50; 100; 200

25; 30; 50; 100 25; 30; 50; 100 25; 30; 50; 100 25; 30; 50; 100

50/60

Номинальные напряжения

вторичных обмоток, В

Классы точности основных

вторичных обмоток

Класс точности дополнительной

вторичной обмотки

Номинальная мощность

основной вторичной обмотки,

В∙А

Номинальная мощность

дополнительной вторичной

обмотки, В∙А

Номинальная частота

напряжения сети, Гц

Климатическое исполнение и

категория размещения по

ГОСТ 15150-69

Средний срок службы, лет

Средняя наработка на отказ, ч

350000

Лист № 5

Всего листов 6

Таблица 4 - Габаритные размеры и масса трансформаторов

НаименованиеДлина, мм, неШирина, мм, не

модификацииболееболее

DNT-12 355 198

DNTm1-24 355 246

DNT-24 375 246

DNT-24/12 375 246

DNT-36 430 364

DNT SOV-12 355 260

DNT SOV-24 375 320

DNT SOV-24/12 375 320

DNT SOV-36 430 430

DNT SOH-12 371 260

DNT SOH-24 484 320

DNT SOH-24/12 484 320

DNT SOH-36 632 430

DNT SM-12 360 292

DNT SM-24 373 405

DNT SM 24/12 373 405

DNT SM 36 425 594

VTOP II-6.6 341 370

VTOP II-11 341 370

VTOP II-22 341 370

VTOP II-33 371 450

Высота, мм,

не более

246

301

397

417

578

770

314

374

466

366

449

551

342

466

Масса, кг,

не более

27,4

28,0

34,5

35,5

58,0

29,0

36,9

37,9

61,2

29,0

36,9

37,9

61,2

30,0

37,5

38,5

58,6

29,0

29,2

30,2

47,0

Знак утверждения типа

наносится методом трафаретной печати на табличку с техническими данными трансформаторов

и типографским способом на титульный лист паспорта.

Комплектность средства измерений

Таблица 5 – Комплектность трансформаторов

Наименование

Трансформатор напряжения DNT, VTOP II

Паспорт

Количество

1 шт.

1 экз.

Поверка

осуществляется по документу ГОСТ 8.216-2011 «ГСИ. Трансформаторы напряжения. Методика

поверки».

Основные средства поверки:

трансформаторнапряженияизмерительныйлабораторныйНЛЛ-15,НЛЛ-35

(регистрационный номер в Федеральном информационном фонде 46942-11);

приборэлектроизмерительныймногофункциональныйЭнергомонитор-3.1КМ

(регистрационный номер в Федеральном информационном фонде 52854-13);

магазиннагрузокМР3025,(регистрационныйномервФедеральном

информационном фонде 22808-07).

Допускается применение аналогичных средств поверки, обеспечивающих определение

метрологических характеристик поверяемых СИ с требуемой точностью.

Знак поверки наносится на свидетельство о поверке и (или) в паспорт и на корпус

трансформатора..

Лист № 6

Всего листов 6

Сведения о методиках (методах) измерений

отсутствуют.

Нормативныеитехническиедокументы,устанавливающиетребованияк

трансформаторам напряжения DNT, VTOP II

ГОСТ 1983-2015 Трансформаторы напряжения. Общие технические условия

ГОСТ 8.216-2011 ГСИ. Трансформаторы напряжения. Методика поверки

Техническая документация изготовителя

Изготовитель

FABRIKA MERNIH TRANSFORMATORA ZAJECAR (FMT ZAJECAR) d.o.o., Сербия

Адрес: 19000, Стражиловска, 57, г. Заечар, Сербия

Телефон: +381 (0) 19-3413-111

Факс: +381 (0) 19-3413-266

E-mail:

office@fmt.rs

Web-сайт:

www.fmt.rs

Заявитель

Общество с ограниченной ответственностью «ФМТ – измерительные трансформаторы»

(ООО «ФМТ – измерительные трансформаторы»)

ИНН 7706466558

Адрес: 119049, г. Москва, ул. Мытная, д. 28, строение 3, эт 1 п 2 к 4 оф 36

Телефон: +7 (915) 360-63-01

E-mail:

fmt.rossia@gmail.com

Web-сайт:

www.fmt.rs

Испытательный центр

Общество с ограниченной ответственностью «Испытательный центр разработок в

области метрологии» (ООО «ИЦРМ»)

Адрес: 117546, г. Москва, Харьковский проезд, д. 2, этаж 2, пом. I, ком. 35, 36

Телефон: +7 (495) 278-02-48

E-mail:

info@ic-rm.ru

Аттестат аккредитации ООО «ИЦРМ» по проведению испытаний средств измерений в

целях утверждения типа № RA.RU.311390 от 18.11.2015 г.

Заместитель

Руководителя Федерального

агентства по техническому

регулированию и метрологииА.В. Кулешов

М.п.« ___ » _______________ 2019 г.

Готовы поверить данное средство измерений.

Поверка средств измерений.

ООО СУПРР 8(812)209-15-19, info@saprd.ru

Похожие средства измерения:

ГРСИ	Наименование СИ	Тип СИ	Производитель	МПИ	Ссылка
44313-10	Трансформаторы тока	JPZ10-2T	Фирма "ZWAR", Польша	4 года	Перейти
912-70	Трансформаторы напряжения	ЗНОМ-35-65	Трансформаторный завод им.В.В.Куйбышева (п/я Р-6902), г.Москва	5 лет	Перейти
83190-21	Трансформаторы напряжения	НКФ 220-58	МНПО "Электрозавод", г. Москва	4 года	Перейти
103-49	Трансформаторы напряжения классов 0,5, 1 и 3 измерительные однофазные двухобмоточные	НОСК-3У5	П/я Г-4408 ("Электрозавод"), г.Москва	4 года	Перейти
65760-16	Преобразователи напряжения аналого-цифровые многоканальные	NI 9220	Фирма "National Instruments Corporation", США	1 год	Перейти

Поверка средств измерений

ООО "СУПРР"
ИНН 7813337035 КПП 781301001
ОГРН 1057813279919
197198, Санкт-Петербург, ул. Шамшева, д. 8, лит. А, пом. 230
8(812)209-15-19
info@saprd.ru

Поверка средств измерений

Заказать поверкуТрансформаторы напряжения DNT, VTOP IIГРСИ 75960-19

Заказать поверку
Трансформаторы напряжения DNT, VTOP II
ГРСИ 75960-19
