Микроомметры ТМС, ГРСИ 75955-19

Смотреть ГРСИ
75954-19

Номер госреестра:

75955-19

Наименование СИ:

Микроомметры

Обозначение типа:

ТМС

Производитель:

ООО "СОНЭЛ", дер.Григорчиково

Межповерочный интервал:

2 года

Сведения о типе СИ:

Срок свидетельства

Срок свидетельства:

22.08.2024

Описание типа:

Скачать
описание типа СИ

Методика поверки:

Поверка<br>Аккредитованная лаборатория<br>8(812)209-15-19, info@saprd.ru

Поверка
Аккредитованная лаборатория
8(812)209-15-19, info@saprd.ru

К сожалению, комментарии пока что отсутствуют. Вы можете быть первым. Оставить комментарий:

Описание типа средства измерения: Читать в отдельном окне

Untitled document

Приложение к свидетельству № 74869

об утверждении типа средств измерений

Лист № 1

Всего листов 9

ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ

Микроомметры серии ТМС

Назначение средства измерений

Микроомметры серии ТМС (далее по тексту – микроомметры) предназначены для изме-

рений электрического сопротивления постоянномутоку.

Описание средства измерений

Принцип действия микроомметров заключается в преобразовании входного аналогового

сигнала с помощью быстродействующего аналого-цифрового преобразователя, последующей

математической обработке измеренных значений в зависимости от алгоритма расчета измеряе-

мого параметра и отображении результатов измерений на цветном жидкокристаллическом дис-

плее.

Микроомметры выпускаются в следующих модификациях TMC-650, TMC-6500,

TMC-6700, отличающихся режимами работы, алгоритмами расчета измеряемого параметра,

возможностью подключения температурных датчиков ST-1 и ST-3 для измерения температуры

окружающего воздуха и поверхностей, а также диапазонами измерений электрического сопро-

тивления постоянному току и измерительным током. Отличительные особенности микрооммет-

ров различных модификаций приведены в таблице 1.

модификации

Алгоритмы рас-

го параметра

подключения

ток

TMC-650ST-1 и ST-3до 10 А

«индуктивный»«быстрый»

Таблица 1 – Отличительные особенности микроомметров различных модификаций

Возможность

Наименование

Режимы работычета измеряемо-

тем

ературных

Измерите

ль

ный

датчиков

«резистивный»,«стандартный»,

«индуктивный» «быстрый»

C-6500

«резистивный»,«стандартный»,

1 и

ST-3до

100 А

«индуктивный»«быстрый»

C-6700

«резистивный»,«стандартный»,

1 и

ST-3до

200 А

Микроомметры представляют собой многофункциональные измерительные приборы,

конструктивно выполненные во влагостойком защитном корпусе. На передней панели микро-

омметров расположены:

- разъем для подключения сетевого кабеля электропитания;

- однополюсные гнезда для подключения соединительных проводов;

- разъем для подключения температурных зондов;

- цветной жидкокристаллический цифровой дисплей с сенсорным управлением;

- клавиши включения питания и запуска измерения;

- разъем RJ45 для управления измерителем из локальной сети (функционал активирует-

ся в рамках дополнительного заказа);

- USB разъемы. Тип A для подключения: сканера штрих-кода; мобильного принтера

этикеток; флэш-накопителя. Тип B для подключения персонального компьютера;

- отсек для установки аккумуляторной батареи (для модификации TMC-650).

Питание микроомметров обеспечивается съемной для модификации TMC-650 (встро-

енной для модификаций TMC-6500, TMC-6700) литий-ионной аккумуляторной батареей 7,2 В

SONEL-27 с возможностью подзарядки, или от сети электропитания.

Микроомметры имеют следующие функциональные возможности:

автоматический выбор диапазона измерений;

автоматическое выключение неиспользуемого измерителя (функция AUTO-OFF);

Лист № 2

Всего листов 9

хранение результатов измерений и способность передать сохраненные данные в

компьютер;

сигнализацию разряда элементов питания.

Общий вид микроомметров, место нанесения знака поверки и место пломбирования

представлены на рисунках 1 – 3.

Рисунок 2 – Общий вид микроомметров модификации TMC-6500, место нанесения знака поверки и

место пломбирования

Место пломбирования

Ме

то

сени

знака поверки

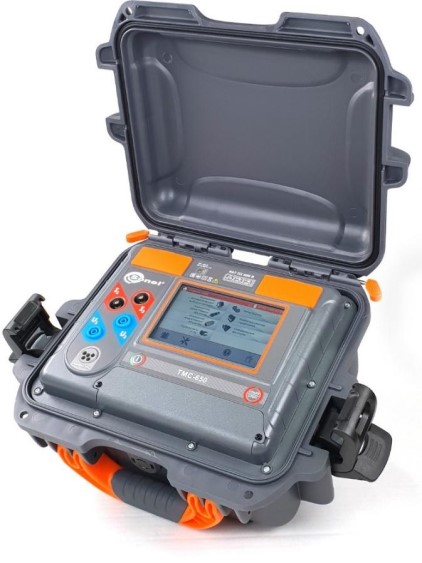

Рисунок 1 – Общий вид микроомметров модификации TMC-650,

место нанесения знака поверки и место пломбирования

Место пломбирования

Место нанесения

знака поверки

Лист № 3 Trial

листов 9

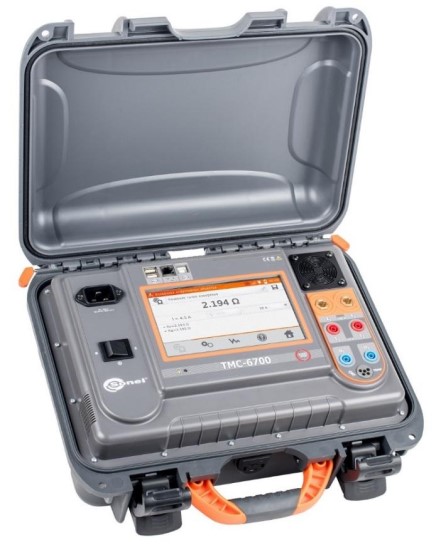

Рисунок 3 – Общий вид микроомметров модификации TMC-6700,

место нанесения знака поверки и место пломбирования

Программное обеспечение

Управление режимами работы и настройками микроомметров осуществляется с помо-

щью внутреннего программного обеспечения (далее – ПО), которое встроено в защищённую от

записи память микроконтроллера, что исключает возможность его несанкционированных на-

стройки и вмешательства, приводящим к искажению результатов измерений.

Идентификационные данные ПО микроомметров приведены в таблице 2.

Значение

не ниже

1.0.0.4 – 19.01

не ниже

1.004 – 19.01

не ниже

1.004 – 19.01

тор ПО

CRC 0x67

Таблица 2 – Идентификационные данные ПО

Идентификационные

данные (признаки)

Идентификационное

TMС-650

наименование ПО интерфейс

ТМС-6500

интерфейс

TMC-6700

интерфейс

Номер версии (иденти-

фикационный номер

ПО)

Цифровой идентифика-

Уровень защиты от непреднамеренных и преднамеренных изменений – «высокий» в со-

ответствии с Р 50.2.077-2014.

Метрологические и технические характеристики

Основные метрологические и технические характеристики микроомметров представлены

в таблицах 3 – 5.

Место нанесения

знака поверки

Место пломбирова-

ния

Лист № 4

Всего листов 9

ХарактеристикаРазрешение

Таблица 3 – Метрологические характеристики микроомметров модификации TMC-650

Пределы допускаемой

ДиапазоныосновнойТемпературныйИзмерительный

измерений абсолютной погрешности коэффициент, /°С ток (напряжение)

измерений

от 0 до 999,9 мкОм 0,1 мкОм 10 А (20 мВ)

от 1,0000 до 1,9999 мОм 0,0001 мОм 10 А (20 мВ)

Электрическоеот 2,000 до 19,999 мОм0,001 мОм10 А (200 мВ)

сопротивлениеот 20,00 до 199,99 мОм 0,01 мОм 10 А; 1А (2 В; 200 мВ)

(режим от 200,0 до 999,9 мОм 0,1 мОм ±(2·10

-3

·R + 2 е.м.р.) ±(1·10

-4

·R + 0,1 е.м.р.) 1 А; 0,1А (2 В; 200 мВ)

«резистивный», от 1,0000 до 1,9999 Ом 0,0001 Ом 1 А; 0,1А (2 В; 200 мВ)

«индуктивный»)от 2,000 до 19,999 Ом0,001 Ом0,1 А (2 В)

от 20,00 до 199,99 Ом 0,01 Ом 10 мА (2 В)

от 200,0 до 1999,9 Ом 0,1 Ом1 мА (2 В)

Примечания:

Погрешность нормирована для двунаправленного протекания измерительного тока; в режиме «индуктивный», с алгоритмом «быстрый»,

пределы допускаемой основной абсолютной погрешности измерений составляют ±(0,02·R + 2 е.м.р.);

При измерении сопротивления индуктивных объектов напряжение не превышает 10 В.

_____________

R – измеренное значение электрического сопротивления;

е.м.р. – единица младшего разряда.

Лист № 5

Всего листов 9

ХарактеристикаРазрешение

Электрическое

сопротивление

(режим

«резистивный»)

Таблица 4 – Метрологические характеристики микроомметров модификаций TMC-6500, TMC-6700

Пределы допускаемой

ДиапазоныосновнойТемпературныйИзмерительный

измерений абсолютной погрешности коэффициент, /°С ток (напряжение)

измерений

от 0 до 999,9 мкОм0,1 мкОмот 100 до 200 А (200 мВ)

от 0 до 999,9 мкОм0,1 мкОм от 50 до 100 А (200 мВ)

от 1,0000 до 1,9999 мОм0,0001 мОмот 50 до 100 А (200 мВ)

от 0 до 999,9 мкОм 0,1 мкОм ±(2·10

-3

·R + 2 е.м.р.) ±(1·10

-4

·R + 0,1 е.м.р.) от 20 до 50 А (200 мВ)

от 1,0000 до 3,9999 мОм 0,0001 мОм от 20 до 50 А (200 мВ)

от 0 до 999,9 мкОм 0,1 мкОм от 10 до 20 А (160 мВ)

от 1,0000 до 7,9999 мОм 0,0001 мОм от 10 до 20 А (160 мВ)

от 0 до 999,9 мкОм 0,1 мкОм 10 А (20 мВ)

от 1,0000 до 1,9999 мОм 0,0001 мОм 10 А (20 мВ)

Электрическоеот 2,000 до 19,999 мОм0,001 мОм10 А (200 мВ)

сопротивлениеот 20,00 до 199,99 мОм 0,01 мОм 10 А; 1 А (2 В; 200 мВ)

(режим от 200,0 до 999,9 мОм 0,1 мОм ±(2·10

-3

·R + 2 е.м.р.) ±(1·10

-4

·R + 0,1 е.м.р.) 1 А; 0,1 А (2 В; 200 мВ)

«резистивный», от 1,0000 до 1,9999 Ом 0,0001 Ом 1 А; 0,1 А (2 В; 200 мВ)

«индуктивный»)от 2,000 до 19,999 Ом0,001 Ом0,1 А (2 В)

от 20,00 до 199,99 Ом 0,01 Ом 10 мА (2 В)

от 200,0 до 1999,9 Ом 0,1 Ом1 мА (2 В)

Примечания:

Погрешность нормирована для двунаправленного протекания измерительного тока; в режиме «индуктивный», с алгоритмом «быстрый»

пределы допускаемой основной абсолютной погрешности измерений составляют ±(0,02·R + 2 е.м.р.);

Только для модификации TMC-6700;

При измерении сопротивления индуктивных объектов напряжение не превышает 5 В.

_____________

R – измеренное значение электрического сопротивления;

е.м.р. – единица младшего разряда.

Лист № 6

Всего листов 9

Значение

от -40,0 до

+99,9

0,1

от 187 до 264

7,2

300

250

318

257

152

401

307

175

3,5

8,2

8,7

от +21 до +25

от 20 до 60

2000

Таблица 5 – Основные технические характеристики микроомметров серии TMC

Наименование характеристики

Диапазон показаний температуры совместно с температурными зондами

ST-1, ST-3, °С

Дискретность показаний температуры, °С

Параметры электрического питания, В:

- от сети переменного тока частотой 50 Гц

- постоянного тока от встроенного аккумулятора 8,8 А·ч

Максимальное сопротивление измерительных проводников, мОм, не более:

- для модификации TMC-650

- для модификаций TMC-6500, TMC-6700

Габаритные размеры (длина×ширина×высота), мм, не более:

- для модификации TMC-650

- для модификаций TMC-6500, TMC-6700

Масса, кг, не более:

- для модификации TMC-650

- для модификации TMC-6500

- для модификации TMC-6700

Нормальные условия измерений:

температура окружающего воздуха, °С

относительная влажность, %

высота (над уровнем моря), м, не более

Рабочие условия измерений:

температура окружающего воздуха, °С

относительная влажность, %

высота (над уровнем моря), м, не более

Средняя наработка на отказ, ч

Средний срок службы, лет

от -20 до +50

от 20 до 90

2000

45000

Знак утверждения типа

наносится на переднюю панель микроомметров методом трафаретной печати и на титульный

лист руководства по эксплуатации типографским способом.

Комплектность средства измерений

Комплектность микроомметров различных модификаций представлена в таблицах 6 – 7.

Таблица 6 – Комплект поставки микроомметров модификации TMC-650

НаименованиеОбозначение

МикроомметрTMC-650

Руководство по эксплуатации

Паспорт

Методика поверкиTMC-6700-19 МП

Свидетельство о первичной поверке -

Кабель двухпроводный 3 м (комплект из 2 шт.)-

Зонд Кельвина двухконтактный-

Зажим "Крокодил", изолированный Кельвина К06-

Температурный зонд ST-3-

Количество

1 шт.

1 экз.

1 шт.

2 шт.

1 шт.

Лист № 7

Всего листов 9

Обозначение

-----

Количество

1 шт.

1 шт.*

Продолжение таблицы 6

Наименование

Кабель питания 230 В

Футляр L11

Аккумуляторная батарея SONEL-27

Кабель последовательного интерфейса USB

Температурный зонд ST-1

Зажим "струбцина" Кельвина с двухпроводным кабелем

Мобильный USB принтер этикеток

Сканер штрих-кодов

Кабель двухпроводный, 10 м, с крокодилом Кельвина

Кабель двухпроводный, 25 м, с крокодилом Кельвина

Примечание - * - поставляется по отдельному заказу.

TMC-6700

Таблица 7 – Комплект поставки микроомметров модификаций TMC-6500, TMC-6700

НаименованиеОбозначениеКоличество

ик

роомм

тр

TMC-6500 или

1 шт.

2 шт.

1 шт.*

Руководство по эксплуатации-1 экз.

Паспорт-1 экз.

Методика поверки TMC-6700-19 МП1 экз.

Свидетельство о первичной поверке-1 экз.

Кабель двухпроводный 3м (комплект из 2 шт.)-1 шт.

Кабель двухпроводный 3м, 200 А (комплект из 2 шт.)-1 шт.

Зажим "Крокодил" изолированный черный K03-2 шт.

Провод измерительный 3 м, с разъемами "банан",1 кВ,-

25 А, голубой

Температурный зонд ST-3-1 шт.

Зажим "Крокодил" изолированный Кельвина К06-2 шт.

Кабель питания 230 В-1 шт.

Футляр L12-1 шт.

Кабель последовательного интерфейса USB-1 шт.

Температурный зонд ST-1- 1 шт.*

Зажим "струбцина" Кельвина с двухпроводным кабелем- 1 шт.*

Зонд Кельвина двухконтактный- 2 шт.*

Мобильный USB принтер этикеток- 1 шт.*

Сканер штрих-кодов- 1 шт.*

Клещи C5-A- 1 шт.*

Кабель RJ-45- 1 шт.*

Провод измерительный 6 м, 200 А, черный- 1 шт.*

Провод измерительный 10 м, 200 А, черный- 1 шт.*

Провод измерительный 15 м, 200 А, черный- 1 шт.*

Провод измерительный 6 м, с разъемами "банан",1 кВ,-

25 А, голубой

Провод измерительный 10 м, с разъемами "банан", 1 кВ,-

25 А, голубой

Провод измерительный 15 м, с разъемами "банан", 1 кВ,

25 А, голубой

Примечание - * - поставляется по отдельному заказу.

Лист № 8

Всего листов 9

Поверка

осуществляется по документу TMC-6700-19 МП «Микроомметры серии ТМС. Методика повер-

ки», утвержденному ООО «ИЦРМ» 21.06.2019 г.

Основные средства поверки:

- мера электрического сопротивления однозначная МС 3081 (0,0001 Ом) (регистрацион-

ный номер в Федеральном информационном фонде 61540-15);

- катушки электрического сопротивления Р310 (0,001 Ом; 0,01 Ом), Р321 (0,1 Ом; 1 Ом;

10 Ом); Р331 (100 Ом; 1000 Ом) (регистрационный номер в Федеральном информационном

фонде 1162-58).

Допускается применение аналогичных средств поверки, обеспечивающих определение

метрологических характеристик поверяемых СИ с требуемой точностью.

Знак поверки наносится на корпус микроомметров и (или) на свидетельство о поверке.

Сведения о методиках (методах) измерений

приведены в эксплуатационном документе.

Нормативные и технические документы, устанавливающие требования к микроомметрам

серии TMC

Приказ Минздравсоцразвития России № 1034н от 9 сентября 2011 г. «Об утверждении

Перечня измерений, относящихся к сфере государственного регулирования обеспечения един-

ства измерений и производимых при выполнении работ по обеспечению безопасных условий и

охраны труда, в том числе на опасных производственных объектах, и обязательных метрологи-

ческих требований к ним, в том числе показателей точности»

ГОСТ 22261-94 Средства измерения электрических и магнитных величин. Общие техни-

ческие условия

СНБА.411182.025 Микроомметры серии ТМС. Технические условия

Изготовитель

Общество с ограниченной ответственностью «СОНЭЛ» (ООО «СОНЭЛ»)

ИНН 7723321993

Адрес: 142714, Московская обл., Ленинский р-н, с/п Молоковское, д. Мисайлово,

ул. Первомайская, д. 158А

Юридический адрес: 142713, Московская обл., Ленинский р-н, д. Григорчиково,

ул. Майская, д. 12

Телефон: +7 (495) 287-43-53

Web-сайт:

http://www.sonel.ru/

Лист № 9

Всего листов 9

Испытательный центр

Общество с ограниченной ответственностью «Испытательный центр разработок в

области метрологии»

Адрес: 117546, г. Москва, Харьковский проезд, д.2, этаж 2, пом. I, ком. 35,36

Телефон: +7 (495) 278-02-48

E-mail:

info@ic-rm.ru

Аттестат аккредитации ООО «ИЦРМ» по проведению испытаний средств измерений в

целях утверждения типа № RA.RU.311390 от 18.11.2015 г.

Заместитель

Руководителя Федерального

агентства по техническому

регулированию и метрологииА.В. Кулешов

М.п.« ___ » _______________ 2019 г.

Готовы поверить данное средство измерений.

Поверка средств измерений.

ООО СУПРР 8(812)209-15-19, info@saprd.ru

Похожие средства измерения:

ГРСИ	Наименование СИ	Тип СИ	Производитель	МПИ	Ссылка
29588-05	Микроомметры	MMR-600, MMR-610	Фирма "Sonel S.A.", Польша	1 год	Перейти
69572-17	Микроомметры цифровые	CRM, TRM	Фирма "SCOPE T&M Pvt. Ltd.", Индия	2 года	Перейти
53510-13	Микроомметры	2226а	Фирма "Haefely Test AG", Швейцария	1 год	Перейти
52738-13	Микроомметры цифровые	DLRO и MTO	Фирма "Megger Ltd.", Великобритания	2 года	Перейти
21712-01	Микроомметры цифровые	МКИ	ООО "Элтех", г.Екатеринбург	1 год	Перейти

Поверка средств измерений

ООО "СУПРР"
ИНН 7813337035 КПП 781301001
ОГРН 1057813279919
197198, Санкт-Петербург, ул. Шамшева, д. 8, лит. А, пом. 230
8(812)209-15-19
info@saprd.ru

Поверка средств измерений

Заказать поверкуМикроомметры ТМСГРСИ 75955-19

Заказать поверку
Микроомметры ТМС
ГРСИ 75955-19
