Приложение к свидетельству № 74859
об утверждении типа средств измерений
Лист № 1
Всего листов 7
ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ
Сигнализаторы загазованности «Газотрон»
Назначение средства измерений
Сигнализаторы загазованности «Газотрон» предназначены для непрерывных измерений
содержания оксида углерода или метана и выдачи сигнализации о превышении установленных
пороговых значений в воздухе и управляющего воздействия на исполнительное устройство.
Описание средства измерений
Принцип действия сигнализаторов загазованности «Газотрон» (далее - сигнализаторы), в
зависимости от определяемого компонента, для:
- сигнализаторов загазованности «Газотрон» СН
4
– полупроводниковый, основанный на
изменении сопротивления полупроводникового чувствительного элемента при наличии опреде-
ляемого компонента (метана) в анализируемой среде;
- сигнализаторов загазованности «Газотрон» СО – электрохимический, основанный на
реакции оксида углерода с компонентами электрохимического датчика, вырабатывающего
электрический сигнал пропорциональный концентрации оксида углерода в анализируемой сре-
де.
Способ отбора пробы – диффузионный.
Сигнализаторы являются стационарными автоматическими одноканальными приборами
непрерывного действия. Исполнения сигнализаторов приведены в таблице 1.
полнения
Количество
сигнализации
чения напряжения и
до 250 В, до 2 А
природный газ
оксид углерода2
Таблица 1 - Исполнения сигнализаторов «Газотрон»
Параметры встроенных
Обозначение ис-
Тип конст-Контролируемаяпорогов сра-
реле (предельные зна-
сигнализатора *
рукциисредабатывания
силы переменного или
постоянного тока)
СЗ-М СН
4
моно- природный газ 1
СЗ-М СО
блочный
оксид углерода 2
СЗ-Д СН
4
-Р1до 250 В, до 1 А
СЗ-Д СН
4
двух-1 отсутствуют
СЗ-Д СО-Р блочный до 250 В, до 1 А
СЗ-Д СО отсутствуют
_______________
* Обозначение исполнения сигнализатора указывается на табличке на задней стороне
корпуса сигнализатора (датчика). На крышке корпуса указывается коммерческое обозначение
латиницей «Gazotron CH
4
» (для СЗ-М СН
4
, СЗ-Д СН
4
-Р, СЗ-Д СН
4
) или «Gazotron CO» (для СЗ-М
CO, СЗ-Д CO-Р, СЗ-Д CO).
Сигнализаторы моноблочной конструкции имеют встроенный блок питания от сети пе-
ременного тока, для питания двухблочной конструкции требуется внешний блок питания.
Сигнализаторы, имеющие встроенные реле, могут работать как самостоятельно, так и
совместно с внешними исполнительными устройствами. В качестве внешнего исполнительного
устройства могут быть использованы электромагнитный газовый клапан, вентилятор; диспет-
черский пульт и др. Кроме того, все исполнения сигнализаторов могут комплектоваться уст-
ройством сигнальным дублирующим УСД (далее – УСД). Моноблочные сигнализаторы допол-
нительно имеют возможность подключения электромагнитного клапана с импульсным питани-
ем (управляющим сигналом), например типа КЭМГ-К ТУ 4859-002-69436308-2015, или КЭМГ-
КМ ТУ 4859-025-07566348-2015, или КЭМГ-А ТУ 4859-001-69436308-2010.
Лист № 2
Всего листов 7
При превышении установленного значения содержания определяемого компонента сиг-
нализаторы обеспечивают:
1) Сигнализаторы с одним порогом:
а) выработку непрерывной световой (светодиод красного цвета) сигнализации датчиком
(сигнализатором) и УСД (при наличии);
б) выработку непрерывной звуковой сигнализации моноблочным сигнализатором и УСД
(при наличии);
в) изменение состояния цепи контактов клеммника релейного выхода (при наличии) дат-
чика (сигнализатора):
цепи контактов 2-1, 5-4 размыкаются,
цепи контактов 2-3, 5-6 замыкаются;
г) для моноблочных сигнализаторов дополнительно: появление импульсного напряжения
на клеммнике ХР5 амплитудой в пределах от 25до 45 В.
2) Сигнализаторы с двумя порогами:
- по уровню порог I:
а) выработку прерывистой световой (светодиод красного цвета) сигнализации датчиком
(сигнализатором) и УСД (при наличии);
б) выработку прерывистой звуковой сигнализации моноблочным сигнализатором и УСД
(при наличии);
в) изменение состояния цепи контактов клеммника релейного выхода (при наличии) дат-
чика (сигнализатора):
цепь контактов 2-1 размыкается,
цепь контактов 2-3 замыкается;
- по уровню порог II:
а) выработку непрерывной световой (светодиод красного цвета) сигнализации датчиком
(сигнализатором) и УСД (при наличии);
б) выработку непрерывной звуковой сигнализации моноблочным сигнализатором и УСД
(при наличии);
в) изменение состояния цепи контактов клеммника релейного выхода (при наличии) дат-
чика (сигнализатора):
цепь контактов 5-4 размыкается,
цепь контактов 5-6 замыкается;
г) для моноблочных сигнализаторов дополнительно - появление импульсного напряже-
ния на клеммнике ХР5 амплитудой в пределах от 25 до 45 В.
Общий вид сигнализаторов и места пломбировки от несанкционированного доступа
приведены на рисунке 1.
Лист № 3
Всего листов 7

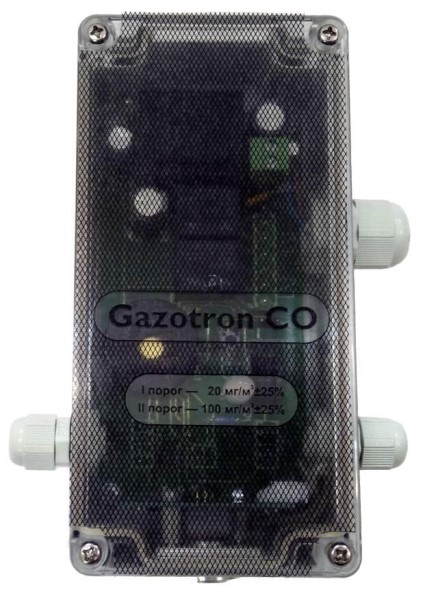

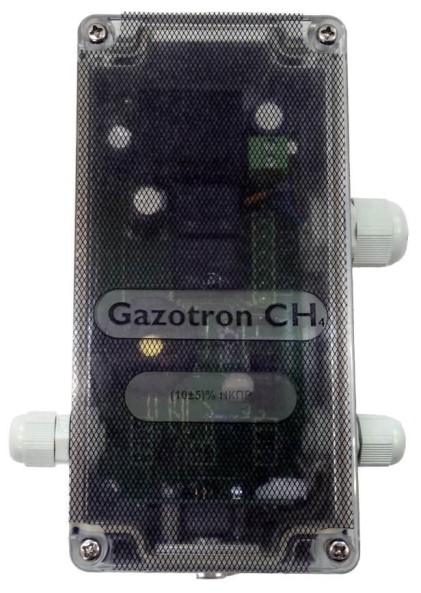

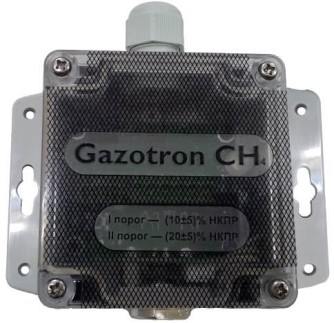

Рисунок 1 – Общий вид сигнализаторов (места пломбировки от несанкционированного доступа
обозначены стрелками)
Программное обеспечение
Сигнализаторы имеют встроенное программное обеспечение, разработанное изготовите-
лем специально для решения задачи выдачи сигнализации о превышении установленного зна-
чения довзрывоопасной концентрации метана или массовой концентрации оксида углерода.
Встроенное ПО сигнализаторов выполняет следующие функции:
- прием и обработку сигналов от первичного измерительного преобразователя (электро-
химический или полупроводниковый сенсор);
- формирование выходных сигналов (срабатывание сигнализации);
- формирование управляющего воздействия для включения (отключения) исполнитель-
ных устройств посредством замыкания (размыкания) контактов реле;
- диагностика состояния аппаратной части.
а) «Газотрон» СЗ-М СН
4
б) «Газотрон» СЗ-М СО
место
нанесения
знака поверки
г) «Газотрон» СЗ-Д СН
4
-Р (без блока питания)б) «Газотрон» СЗ-Д СО-Р (без блока питания)
место
нанесения
знака поверки
Лист № 4
Всего листов 7
Встроенное ПО сигнализаторов реализует следующие расчетные алгоритмы:
- непрерывное сравнение текущих результатов измерений содержания определяемых
компонентов с заданными (пороговыми) значениями и подачу соответствующих управляющих
сигналов;
- диагностика состояния аппаратной части.
ПО сигнализаторов идентифицируется посредством указания версии микропрограммы
контроллера на наклейке на плате датчика (сигнализатора).
Конструктивно сигнализаторы (датчики) имеют полную защиту программного обеспе-
чения от преднамеренных или непреднамеренных изменений, реализованную изготовителем на
этапе производства сигнализаторов путем установки системы защиты микроконтроллера от
чтения и записи. Уровень защиты – «высокий» по Р 50.2.077-2014.
Идентификационные данные встроенного программного обеспечения приведены в таб-
лице 2.
Таблица 2 - Идентификационные данные встроенного программного обеспечения
Значение (в зависимости от исполнения)
Идентификационные
данные (признаки)
СЗ-М СН
4
СЗ-М СО
СЗ-Д СН
4
-Р,
СЗ-Д СН
4
СЗ-Д CO-Р,
СЗ-Д CO
Идентификационное
наименование ПО
КДБВ.687282.066 КДБВ.687282.066 КДБВ.687282.068 КДБВ.687282.068
.00 .01 .00 .01
Номер версии (иден-
тификационный но-
мер) ПО
00.СН СГП
01.СО СГП
00.СН ДГП
01.СО ДГП
Цифровойиденти-
фикатор программ-
ногообеспечения
(контрольная сумма
исполняемого кода)
3D, алгоритм
02D4
A1, алгоритм
02D4
BC, алгоритм
02D4
6A, алгоритм
02D4
Примечание – номер версии ПО должен быть не ниже указанного в таблице. Значения кон-
трольных сумм приведены только для ПО версий, указанных в таблице.
Метрологические и технические характеристики
Значение
10
±5
Таблица 3 - Метрологические характеристики сигнализаторов
Наименование характеристики
Сигнализаторы загазованности «Газотрон» СН
4
Порог срабатывания сигнализатора, довзрывоопасная концентрация
метана, % НКПР
Пределы допускаемой основной абсолютной погрешности срабатыва-
ния сигнализатора, довзрывоопасная концентрация метана, % НКПР
Пределы допускаемой дополнительной абсолютной погрешности
сигнализатора от изменения температуры и влажности окружаю-
щей и анализируемой сред в пределах условий эксплуатации отно-
сительно условий определения основной погрешности, в долях от
пределов допускаемой основной абсолютной погрешности
Время срабатывания сигнализатора, с, не более
Время прогрева сигнализатора, мин, не более
0,5
15
0,5
Лист № 5
Всего листов 7
Продолжение таблицы 3
Наименование характеристикиЗначение
Сигнализаторы загазованности «Газотрон» СO
Пороги срабатывания сигнализатора, массовая концентрация оксида
углерода, мг/м
3
- порог I (предупредительная сигнализация) 20
- порог II (аварийная сигнализация) 100
Пределыдопускаемой основной абсолютной погрешности сигнализато-
ра *, массовая концентрация оксида углерода, мг/м
3
- порог I (предупредительная сигнализация) ±5
- порог II (аварийная сигнализация) ±25
Пределы допускаемой дополнительной абсолютной погрешности
сигнализатора от изменения температуры окружающей и анализи-
руемой сред в пределах условий эксплуатации относительно усло-
вий определения основной погрешности, в долях от пределов до-
пускаемой основной абсолютной погрешности0,5
Время срабатывания сигнализатора, с, не более 60
Время прогрева сигнализатора, мин, не более 3
Сигнализаторы загазованности «Газотрон» СН
4
, «Газотрон» СO
Интервал времени работы сигнализаторов без регулировки порога
срабатывания, месяцев, не менее12
Нормальные условия измерений:
- диапазон температуры окружающей среды,
o
C:от +15 до +25
- диапазонотносительнойвлажности окружающей
среды при температуре +25
o
C, %
для «Газотрон» СН
4
от 55 до 65
для «Газотрон» СO от 0 до 80
- диапазон атмосферного давления, кПаот 98 до 104,6
_______________
* Сигнализаторы загазованности «Газотрон» исполнений СЗ-М СО, СЗ-Д СО-Р, СЗ-
Д СО соответствуют требованиям, изложенным в п. 43 Приказа Министерства здравоохране-
ния и социального развития № 1034н от 09.09.2011 г., в нормальных условиях измерений.
от 192 до 242
Значение
от 9 до 15
6
1
70
Таблица 4 – Основные технические характеристики сигнализаторов
Наименование характеристики
Напряжение питания:
- сигнализатора моноблочного исполнения переменным током
частотой (50±1) Гц, В
- сигнализатора двухблочного исполнения (датчика) от внеш-
него источника постоянного тока, В
Потребляемая мощность, В
×
А, не более:
- сигнализатора моноблочного исполнения
- сигнализатора двухблочного исполнения (датчика)
Уровень звукового давления по оси звукового излучателя на
расстоянии 1 м (при уровне шума не более 50 дБ), дБ, не менее
Габаритные размеры, мм, не более:
- сигнализатор моноблочного исполнения
длина (без крепления/с креплением)
ширина
высота (без крепления/с креплением)
165/190
125
55/80
Лист № 6
Всего листов 7
Значение
111/120
110
55/80
0,60
0,25
10
20 000
IP 65
Продолжение таблицы 4
Наименование характеристики
- сигнализатор двухблочного исполнения (датчик)
длина (без крепления/с креплением)
ширина
высота (без крепления/с креплением)
Масса, кг, не более:
- сигнализатор моноблочного исполнения
- сигнализатор двухблочного исполнения (датчик)
Средний срок службы, лет
Средняя наработка на отказ, ч
Степень защиты корпуса по ГОСТ 14254-2015
Условия эксплуатации:
- диапазон температуры окружающей среды, °С
- относительная влажность, %, не более
- атмосферное давление, кПа
от -10 до +40
80
от 84 до 107
Знак утверждения типа
наносится типографским способом на титульный лист руководства по эксплуатации и на таб-
личку на задней стороне корпуса сигнализатора (датчика).
Комплектность средства измерений
Обозначение
Сигнализаторы загазованности
«Газотрон»
Количество
1
КДБВ.407729.020 РЭ
МП 242-2307-2019
КЭМГ-К, КЭМГ-КМ, КЭМГ-А
КДБВ.425138.002
СКЯТ.441586.206
1
1*
1
1
*
*
*
1*
1
комплект
Таблица 5 – Комплект сигнализаторов
Наименование
Сигнализатор (моноблочное исполнение)
или
сигнализатор в составе:
- датчик
- блок питания
Руководство по эксплуатации
Методика поверки
Клапан электромагнитный газовый
Устройство сигнальное дублирующее УСД
Насадка
Кабель для подключения клапана
Комплект крепежа
Тара
_____________
____
_
_______
* Поставляется по заказу.
Поверка
осуществляется по документу МП 242-2307-2019 «ГСИ. Сигнализаторы загазованности «Газо-
трон». Методика поверки», утвержденному ФГУП «ВНИИМ им. Д.И. Менделеева»
22 марта 2019 г.
Основные средства поверки:
- стандартные образцы состава газовые смеси метан – воздух (ГСО 10532-2014), оксид
углерода – воздух (ГСО 10532-2014) в баллонах под давлением.
Допускается применение аналогичных средств поверки, обеспечивающих определение
метрологических характеристик поверяемых сигнализаторов с требуемой точностью.
Знак поверки наносится на корпус сигнализатора (датчика), как указано на рисунке 1,
или на свидетельство о поверке.
Лист № 7
Всего листов 7
Сведения о методиках (методах) измерений
приведены в эксплуатационном документе.
Нормативные и технические документы, устанавливающие требования к сигнализаторам
загазованности «Газотрон»
ГОСТ 27540-87 Сигнализаторы горючих газов и паров термохимические. Общие техни-
ческие условия
ГОСТ Р 52931-2008 Приборы контроля и регулирования технологических процессов.
Общие технические условия
Приказ Федерального агентства по техническому регулированию и метрологии
от 14 декабря 2018 № 2664 «Об утверждении Государственной поверочной схемы для средств
измерений содержания компонентов в газовых и газоконденсатных средах»
ТУ 4215-026-07566348-2018 Сигнализаторы загазованности «Газотрон». Технические
условия
Изготовитель
Акционерное общество «Научно-производственное предприятие «Алмаз»
(АО «НПП «Алмаз»)
ИНН 6453119615
Адрес: 410033, г. Саратов, ул. Панфилова, д. 1
Телефон: (8452) 63-35-58, (8452) 48-00-39
Web-сайт:
E-mail:
научно-
области
Испытательный центр
Федеральноегосударственноеунитарноепредприятие«Всероссийский
исследовательский институт метрологии им. Д.И. Менделеева»
Адрес:190005, г. Санкт-Петербург, Московский пр., 19
Телефон: (812) 251-76-01, факс: (812) 713-01-14
Web-сайт:
E-mail:
Регистрационный номер RA.RU.311541 в Реестре аккредитованных лиц в
обеспечения единства измерений Росаккредитации.
Заместитель
Руководителя Федерального
агентства по техническому
регулированию и метрологииА.В. Кулешов
М.п.« ___ » _______________ 2019 г.
Готовы поверить данное средство измерений.
Поверка средств измерений.
