ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ
Калибраторы тока и напряжения Н4-25
(далее – калибраторы) предназначены для
постоянного электрического тока, силы
Назначение средства измерений
Калибраторы тока и напряжения Н4-25
воспроизведения напряжения переменного и
переменного и постоянного электрического тока.
Описание средства измерений
Принцип действия калибраторов основан на предварительном формировании, усилении,
последующей стабилизации и выдаче на выходные клеммы сигнала постоянного или
переменного тока, или напряжения.
Пользователь с помощью органов управления, расположенных на передней панели
калибратора (клавиатуры и ручки управления), задаёт режим работы (выдача на выходные
клеммы постоянного напряжения, постоянного тока, переменного напряжения или переменного
тока) и контролирует параметры работы с помощью знакосинтезирующего алфавитно-
цифрового индикатора. При запуске пользователем режима выдачи постоянного напряжения
или тока с помощью внутреннего регулируемого источника опорного напряжения формируется
сигнал постоянного напряжения, который усиливается до заданной величины напряжения или
преобразуется в сигнал с заданной величиной силы тока и непрерывно стабилизируется
высокоточным регулятором. В случае запуска режима выдачи переменного напряжения или
токаспомощьюуправляющегоконтроллераформируетсяширотно-модулированный
гармонический сигнал необходимой частоты, который усиливается до промежуточного
значения по амплитуде, далее фильтруется с помощью многоступенчатого фильтра и подаётся
на первичную обмотку выходного трансформатора. В зависимости от требуемой величины
напряжения или тока выходного сигнала к выходным клеммам подключаются различные
вторичные обмотки трансформатора. Величина выходного напряжения или тока непрерывно
поддерживается управляющим контроллером, формирующим выходной сигнал.
Конструктивно калибратор выполнен в виде пыле и влагозащищённого кейса. Все
органы управления и индикации, клеммы для подключения нагрузки и заземления, разъёмы
подключения питания и удалённого управления, а также вентиляционные отверстия
расположены на передней панели калибратора, доступной только при открытии крышки кейса.
Общий вид калибратора, схема пломбировки от несанкционированного доступа,
обозначение места нанесения знака поверки представлены на рисунке 1.
Лист № 2
Всего листов 6
Программное обеспечение
Программное обеспечение (ПО) калибраторов хранится в энергонезависимой памяти
микроконтроллера. Метрологически значимая часть ПО в составе файла прошивки
микроконтроллера неотделима от остальной части ПО.
Запись и контроль ПО на микроконтроллере калибраторов выполняется изготовителем
калибраторовсиспользованиемспециальныхаппаратныхсредств.Дляконтроля
идентификационных данных ПО калибраторов в процессе эксплуатации эти данные выводятся
на индикатор калибраторов.
Уровень защиты программного обеспечения от непреднамеренных и преднамеренных
изменений "высокий" в соответствии с Р 50.2.077-2014.
Оценка влияния ПО на метрологические характеристики СИ - влияние программного
обеспечения учтено при нормировании метрологических характеристик калибраторов.
Идентификационные данные метрологически значимого программного обеспечения
приведены в таблице 1.
Таблица 1 - Идентификационные данные программного обеспечения
Идентификационные данные (признаки)
Идентификационное наименование ПО
Номер версии (идентификационный номер) ПО
Значение
Н4-25-ПО
1.х
*
*
- номер версии ПО определяет первая цифра, вместо «х» могут быть любые символы

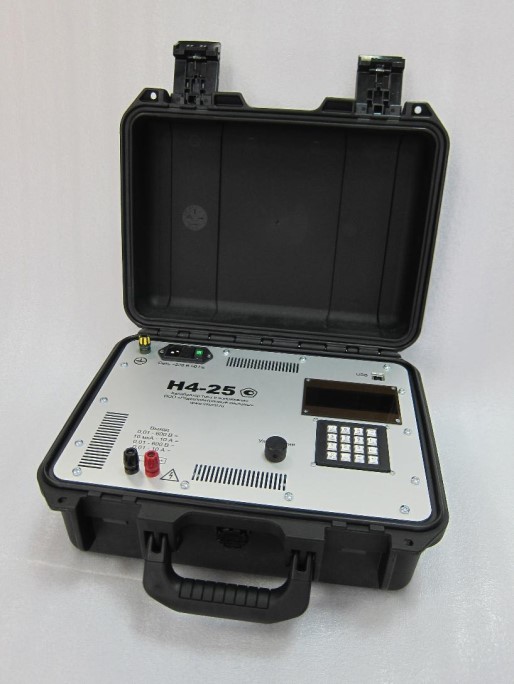

Рисунок 1 - Общий вид калибратора тока и напряжения Н4-25
место нанесения
знака поверки
место
пломбировки
Лист № 3
Всего листов 6
Метрологические и технические характеристики
Таблица 2 - Метрологические характеристики
Наименование характеристики
Диапазонывоспроизведениянапряженияпеременного
электрического тока синусоидальной формы в диапазоне
частот от 40 до 2000 Гц, В
Значение
от 0,01 до 0,1 включ.
св. 0,1 до 1 включ.
св. 1 до 10 включ.
св. 10 до 100 включ.
св. 100 до 600 включ.
±0,04; ±0,1; ±0,2
от 0,01 до 0,1 включ.
св. 0,1 до 1 включ.
св. 1 до 10 включ.
±0,04; ±0,1; ±0,2
Пределы допускаемой основной относительной погрешности
воспроизведения напряжения переменного электрического
тока, %
Диапазонывоспроизведениясилыпеременного
электрического тока синусоидальной формы в диапазоне
частот от 40 до 2000 Гц, А
Пределыдопускаемойотносительнойпогрешности
воспроизведения силы переменного электрического тока, %
Диапазоны воспроизведениянапряжения постоянного
электрического тока, В
от 0,01 до 0,04 включ.
св. 0,04 до 0,4 включ.
св. 0,4 до 4 включ.
св. 4 до 40 включ.
св. 40 до 600 включ.
±0,04; ±0,1; ±0,2
Пределы допускаемой основной относительной погрешности
воспроизведения напряжения постоянного электрического
тока, %
Диапазонывоспроизведениясилыпостоянного
электрического тока, А
от 0,00001 до 0,0001 включ.
св. 0,0001 до 0,001 включ.
св. 0,001 до 0,01 включ.
св. 0,01 до 0,1 включ.
св. 0,1 до 1 включ.
св. 1 до 10 включ.
±0,04; ±0,1; ±0,2
±3/R
нагрузки
±3/R
нагрузки
±10
Пределыдопускаемойотносительнойпогрешности
воспроизведения силы постоянного электрического тока, %
Пределы допускаемой дополнительной погрешности при
стабилизации напряжения переменного электрического тока
для нагрузок с сопротивлением R
нагрузки
менее 600 Ом, %
Пределы допускаемой дополнительной погрешности при
стабилизации напряжения постоянного электрического тока
для нагрузок с сопротивлением R
нагрузки
менее 600 Ом, %
Пределы допускаемой дополнительной погрешности,
вызванной термо-ЭДС внутренних контактов калибратора при
стабилизациинапряжения постоянного электрического
тока, мкВ
Диапазоны воспроизведения частоты выходного сигнала, Гц
Пределыдопускаемойотносительнойпогрешности
воспроизведения частоты выходного сигнала, %
от 40 до 1000 включ.
св. 1000 до 2000 включ.
±0,05
Лист № 4
Всего листов 6
Значение
1
2
0,05
0,50
0,30
0,05
0,03
0,30
0,40
0,45
0,45
0,03
230 ± 23
50 ± 5
100
170
290
365
12
Таблица 3 – Основные технические характеристики
Наименование характеристики
Коэффициент нелинейных искажений при стабилизации на-
пряжения и силы переменного электрического тока, %, не бо-
лее:
- в диапазоне частот от 40 до 500 Гц включ.;
- в диапазоне частот св. 500 до 2000 Гц включ.
Максимальное значение силы тока, А, в нагрузке при воспро-
изведении напряжения переменного электрического тока:
- от 0,01 до 0,1 В включ.
;
- св. 0,1 до 1 В включ.
;
- св. 1 до 10 В включ.
;
- св. 10 до 100 В включ.
;
- св. 100 до 600 В включ.
Максимальное значение силы тока, А, в нагрузке при воспро-
изведении напряжения постоянного электрического тока:
- от 0,01 до 0,04 В включ.
;
- св. 0,04 до 0,4 В включ.
;
- св. 0,4 до 4 В включ.
;
- св. 4 до 40 В включ.
;
- св. 40 до 600 В включ.
Параметры электрического питания:
- напряжение переменного тока, В
- частота переменного тока, Гц
Потребляемая мощность, В·А, не более
Габаритные размеры (без учета разъемов), мм, не более
- высота
- ширина
- длина
Масса, кг, не более
Условия эксплуатации:
- температура окружающего воздуха, °С
- относительная влажность, %, не более
- атмосферное давление, кПа
Средняя наработка на отказ, ч, не менее
Срок службы до списания, лет, не менее
от +15 до +40
80
от 84 до 106,7
40000
10
Знак утверждения типа
наносится на руководство по эксплуатации и на корпус калибратора способом, обеспечиваю-
щим его сохранность в течение срока службы калибратора.
Комплектность средства измерений
Таблица 4 - Комплектность средства измерений
Наименование
Калибратор тока и напряжения
Комплект соединительных проводов
Руководство по эксплуатации
Методика поверки
Обозначение
Н4-25
Н4-25-П
ВСЦТ.411126.001 РЭ
МП 246-262-2017
Количество
1 шт.
1 шт.
1 экз.
1 экз.
Лист № 5
Всего листов 6
Поверка
осуществляетсяпо документу МП 246-262-2017 «ГСИ. Калибраторы тока и напряжения
Н4-25. Методика поверки», утверждённому ФГУП «УНИИМ» 23 апреля 2019 г.
Основные средства поверки:
- рабочий эталон 2 разряда единицы электрического напряжения в диапазоне значений
от 1·10
-3
до 1·10
3
В по ГОСТ 8.027-2001, 2 разряда единицы электрического напряжения (воль-
та) в диапазоне значений от 1·10
-3
до 1·10
3
В в диапазоне частот от 1 до 1·10
7
Гц в соответствии
с ГПС, утвержденной приказом № 1053 от 29 мая 2018 г., 1 разряда единицы силы постоянного
электрического тока в диапазоне значений от 1·10
-9
до 1 А в соответствии с ГПС, утвержден-
ной приказом № 2091 от 1 октября 2018 г., 2 разряда единицы силы электрического тока в диа-
пазоне значений от 1·10
-6
до 1 А в диапазоне частот от 10 до 1·10
5
Гц согласно ГПС, утвер-
жденной приказом № 575 от 14 мая 2015 г. (Мультиметр 3458A, рег. номер в Федеральном ин-
формационном фонде 25900-03);
- рабочий эталон 2 разряда единицы напряжения переменного электрического тока в
диапазоне значений от 1·10
-2
до 700 В в соответствии с ГПС, утвержденной приказом № 1053 от
29 мая 2018 г., 2 разряда единицы силы переменного электрического тока в диапазоне значений
от 2·10
-6
до 30 А согласно ГПС, утвержденной приказом № 575 от 14 мая 2015 г. (калибратор
универсальный Н4-7, рег. номер в Федеральном информационном фонде 22125-01);
- рабочий эталон 4 разряда единицы времени в диапазоне значений от 0,1 мкс до 1·10
4
с,
единицы частоты в диапазоне значений от 0,1 Гц до 500 МГц, ПГ=±1·10
-6
согласно ГПС, ут-
вержденной приказом № 1621 от 31 июля 2018 г. (частотомер электронно-счётный Ч3-47А, рег.
номер в Федеральном информационном фонде 6509-78);
- рабочий эталон 2 разряда единицы электрического напряжения в диапазоне значений
от 100 мВ до 1000 В в диапазоне частот от 40 до 2000 Гц в соответствии с ГПС, утвержденной
приказом № 1053 от 29 мая 2018 г. (вольтметр переменного тока эталонный 5790A, рег. номер в
Федеральном информационном фонде № 46613-11);
- рабочий эталон 3 разряда единицы электрического сопротивления с номинальными
значениями 1; 10; 100 Ом, единицы электрического сопротивления с номинальным значением
0,01 Ом согласно ГПС, утвержденной приказом № 146 от 15 февраля 2016 г., (мера сопротивле-
ния H4-12MC рег. номер в Федеральном информационном фонде № 37704-08);
- рабочий эталон 3 разряда единицы электрического сопротивления 0,01 Ом согласно
ГПС, утвержденной приказом № 146 от 15 февраля 2016 г., (катушка электрического
сопротивления Р310, рег. номер в Федеральном информационном фонде 1162-58).
Допускается применение аналогичных средств поверки, обеспечивающих определение
метрологических характеристик поверяемых СИ с требуемой точностью.
Знак поверки наносится на лицевую панель калибратора.
Сведения о методиках (методах) измерений
приведены в эксплуатационном документе.
Нормативные и технические документы, устанавливающие требования к калибраторам
тока и напряжения Н4-25
ГОСТ 22261-94 Средства измерений электрических и магнитных величин. Общие
технические условия
ГОСТ 8.027-2001 ГСИ. Государственная поверочная схема для средств измерений
постоянного электрического напряжения и электродвижущей силы
Государственнаяповерочнаясхемадлясредствизмеренийэлектрического
сопротивления (утверждена приказом Федерального агентства по техническому регулированию
и метрологии от 15 февраля 2016 г. № 146)
Лист № 6
Всего листов 6
Государственная поверочная схема для средств измерений времени и частоты
(утверждена приказом Федерального агентства по техническому регулированию и метрологии
от 31 июля 2018 г. № 1621)
Государственная поверочная схема для средств измерений переменного электрического
напряжения до 1000 В в диапазоне частот от 1∙10
-1
до 2∙10
9
Гц (утверждена приказом Феде-
рального агентства по техническому регулированию и метрологии от 29 мая 2018 г. № 1053)
Государственная поверочная схема для средств измерений силы переменного электриче-
ского тока от 1∙10
-8
до 100 А в диапазоне частот от 1·10
-1
до 1∙10
6
Гц (утверждена приказом
Федерального агентства по техническому регулированию и метрологии от 14 мая 2015 г.
№ 575)
Государственная поверочная схема для средств измерений силы постоянного электриче-
ского тока от 1∙10
-16
до 100 А (утверждена приказом Федерального агентства по техническому
регулированию и метрологии от 01 октября 2018 г. № 2091)
ВСЦТ.411126.001 ТУ Калибратор тока и напряжения Н4-25. Технические условия
Изготовитель
Обществосограниченнойответственностью«Радиоэлектронныесистемы»
(ООО «РЭС»)
ИНН 6659102580
Адрес: 620137, г. Екатеринбург, ул. Июльская, 41
Телефон/факс (343) 374-24-64, 374-86-67
Web-сайт:
Е-mail:
Испытательный центр
Федеральноегосударственноеунитарноепредприятие«Уральскийнаучно-
исследовательский институт метрологии» (ФГУП «УНИИМ»)
Адрес: 620000, г. Екатеринбург, ул. Красноармейская, д. 4
Телефон (факс): (343) 350-26-18 / (343) 350-20-39
Е-mail:
Web-сайт:
Аттестат аккредитации ФГУП «УНИИМ» по проведению испытаний средств измерений
в целях утверждения типа № RA.RU.311373 от 10.11.2015 г.
Заместитель
Руководителя Федерального
агентства по техническому
регулированию и метрологииА.В. Кулешов
М.п.« ___ » _______________ 2019 г.
Готовы поверить данное средство измерений.
Поверка средств измерений.
