Весы для измерений массы нефтехимических продуктов и грузов, отгружаемых и принимаемых железнодорожным транспортом на основной промышленной площадке, цехе СНЕВ, ООО "Саратоворгсинтез" Нет данных, ГРСИ 75924-19
Номер госреестра:
75924-19
Наименование СИ:
Весы для измерений массы нефтехимических продуктов и грузов, отгружаемых и принимаемых железнодорожным транспортом на основной промышленной площадке, цехе СНЕВ, ООО "Саратоворгсинтез"
Обозначение типа:
Нет данных
Производитель:
АО "Меттлер-Толедо Восток", г.Москва
Межповерочный интервал:
1 год
Сведения о типе СИ:
Заводской номер
Заводской номер:
зав.№ 01
Описание типа:
Методика поверки:
-
Аккредитованная лаборатория
8(812)209-15-19, info@saprd.ru
×
![]()
Приложение к свидетельству № 74836
об утверждении типа средств измерений
Лист № 1
Всего листов 5
ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ
Весы для измерений массы нефтехимических продуктов и грузов, отгружаемых и
принимаемых железнодорожным транспортом на основной промышленной
площадке, цехе СНЕВ, ООО «Саратоворгсинтез»
Назначение средства измерений
Весы для измерений массы нефтехимических продуктов и грузов, отгружаемых и
принимаемых железнодорожным транспортом на основной промышленной площадке, цехе
СНЕВ, ООО «Саратоворгсинтез» (далее – средство измерений (СИ))
,
предназначены для
измерений в автоматизированном режиме массы нефтехимических продуктов (далее –
нефтепродуктов) в железнодорожных цистернах.
Описание средства измерений
Принцип действия СИ основан на измерении массы нефтепродуктов по результатам
взвешивания порожней и груженой цистерн прямым методом статических измерений
расцепленных и не расцепленных цистерн с остановкой состава. Измеренное значение массы
нефтепродукта определяется как разность между груженой и порожней цистерной. Измеренные
значения массы нефтепродуктов отображаются (индицируются) на автоматизированном
рабочем месте (АРМ) оператора. СИ при измерении массы жидких нефтепродуктов (кроме
сжиженных углеводородных газов (далее - СУГ) учитывает действие выталкивающей силы
воздуха в железнодорожных цистернах. в соответствие с аттестованной методикой измерений.
В состав СИ входят:
- весы вагонные 7260, исполнение 7260S регистрационный номер в Федеральном
информационном фонде по обеспечению единства измерений (далее - регистрационный номер)
71056-18;
- преобразователь давления измерительный EJ*, модификация EJX, модель EJX510A-
JAS9N-019DL/GU1/N4/VR (регистрационный номер 59868-15) в комплекте с преобразователем
JUXTA, серии VJ, модель VJA7-027-AAP0 (регистрационный номер 59309-14);
- термопреобразователь сопротивления Метран-2000 (регистрационный номер 38550-13)
в комплекте с преобразователем JUXTA, серии VJ, модель VJU7-027-UAP0 (регистрационный
номер 59309-14);
- устройство фотофиксации номеров цистерн, АРМ оператора.
Конструктивно СИ выполнено в виде:
- грузоприемного устройства (далее - ГПУ), имеющего одну весовую платформу с
датчиками, а также расположенными рядом с ГПУ термопреобразователем сопротивления,
преобразователем давления и устройством фотофиксации;
- шкафа с установленными в нем терминалом IND780, а также преобразователями
JUXTA, серии VJ (модель VJU7-027-UAP0 и модель VJA7-027-AAP0);
- АРМ оператора.
СИ обеспечивает выполнение следующих основных функций:
- автоматизированное измерение, вычисление, хранение и отображение (индикацию)
массы нефтепродуктов в железнодорожных цистернах (в том числе с учётом на действие
выталкивающей силы воздуха);
- регистрацию, хранение и отображение результатов измерений массы порожних и
груженых вагонов (цистерн);
- регистрацию и хранение результатов измерений параметров окружающей среды
(температуры и атмосферного давления) в момент взвешивания груженого вагона (цистерны);
- даты и времени прохождения по весам, метода определения массы;
- фотофиксацию номера вагона (цистерны);
- архивирование и хранение данных по операциям приема и отпуска нефтепродуктов;
Лист № 2
Всего листов 5
- самодиагностику;
- защиту результатов измерений и от несанкционированного доступа к программным
средствам.
В СИ предусмотрена возможность ведения журнала отказов, неисправностей, отсутствия
напряжения электропитания и других нештатных ситуаций работы оборудования и
программного обеспечения, а также случаев нештатных действий персонала.
Для сохранности информации в случаях аварий и различных внештатных ситуаций
применяются источники бесперебойного питания.
Средства измерений давления и температуры, входящие в состав СИ пломбируются в
соответствии с их эксплуатационной документацией.

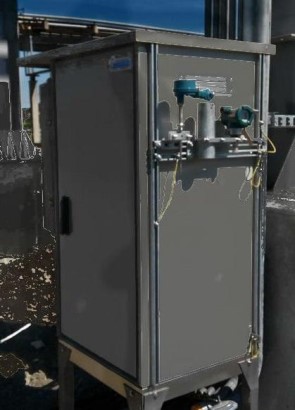

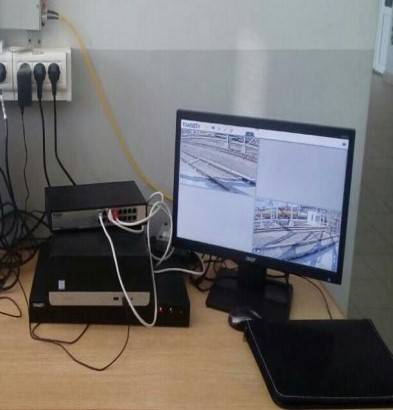

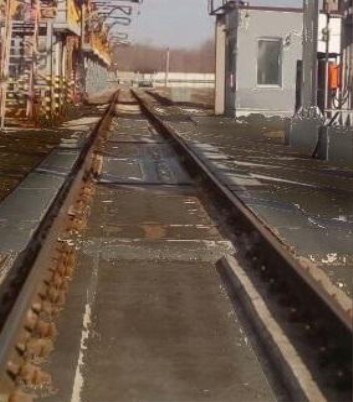

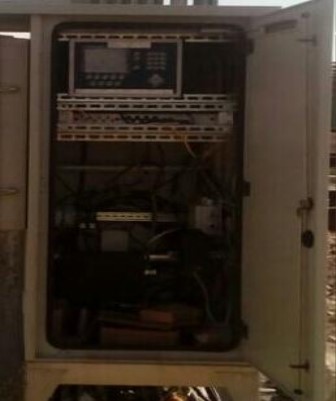

Общий вид СИ представлен на рисунке1.
Схема пломбировки от несанкционированного доступа терминала IND780 из состава
весов вагонных 7260S представлена на рисунке 2.
Рисунок 1 – Общий вид СИ
Лист № 3
Всего листов 5

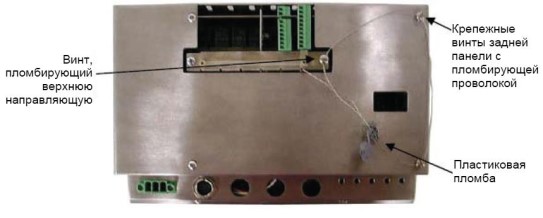

Рисунок 2 - Схема пломбировки терминала IND780
с обозначение места нанесения знака поверки
Программное обеспечение
Программное обеспечение (ПО) СИ включает ПО терминала IND780 и АРМ оператора.
ПО обеспечивает реализацию основных функций СИ. Нормирование метрологических
характеристик проведено с учетом ПО.
Защита ПО СИ от непреднамеренных и преднамеренных изменений осуществляется
путем разграничения прав пользователей и паролей.
Уровень защиты ПО «высокий» в соответствии с Р 50.2.077-2014.
Идентификационные данные метрологически значимой части ПО представлены в
таблице 1.
рминала IND7
для А
опер
ARM CIM
Таблица 1 - Идентификационные данные ПО
Идентификационные данные (признаки)
те
Значение для
80
Значение
атора
РМ
Идентификационное наименование ПО Terminal FW
MCN1.x
Номер версии (идентификационный номер) ПО8.0.012.3.88.0
Цифровой идентификатор ПО –*
* – данные недоступны, так как данное ПО не может быть модифицировано, загружено или
прочитано через какой-либо интерфейс после опломбирования.
Метрологические и технические характеристики
Значение
Таблица 2 – Метрологические характеристики
Наименование характеристики
Диапазон измерений массы нефтепродуктов, т:
- расцепленных цистерн с остановкой состава
- не расцепленных цистерн с остановкой состава
Диапазон измерений массы порожней цистерны, т
1)
от 0,4 до 77
от 0,4 до 77
от 18 до 38
Диапазон измерений массы груженой цистерны, т
1)
от 18,4 до 100
±0,40
±0,40
1000
Пределы допускаемой относительной погрешности измерений массы
нефтепродуктов
2)
, %:
- в расцепленных цистернах с остановкой состава
- в не расцепленных цистернах с остановкой состава
Максимальная масса состава, т, не более
Примечания:
1)
В соответствии с характеристиками весов вагонных 7260S.
2)
С учетом и без учета действия выталкивающей силы воздуха.
Место нанесения знака поверки
Лист № 4
Всего листов 5
от -42 до +50
от +10 до +40
Значение
10
от +15 до +25
от 84 до 106,7
Таблица 3 – Основные технические характеристики
Наименование характеристики
Количество цистерн в составе, не более
Рабочийдиапазонтемпературыокружающеговоздухапри
эксплуатации, °С
- для ГПУ, термопреобразователя сопротивления, преобразователя
давления и устройства фотофиксации
- для шкафа с установленными: терминалом IND780,
преобразователями JUXTA, серии VJ (модель VJU7-027-UAP0 и
модель VJA7-027-AAP0)
- АРМ оператора
Диапазон атмосферного давления, кПа
Напряжение электропитания от сети переменного тока с частотой
(50±1) Гц, В
Потребляемая мощность, кВ
×
А, не более
Выходной сигнал цифровой (с протоколом обмена Ethernet)
от 198 до 242
10
Ethernet
Знак утверждения типа
наносят на маркировочную табличку, крепящуюся снаружи на блоки СИ в виде наклейки, на
титульном листе в левом верхнем углу руководства по эксплуатации и формуляра
типографским способом.
Комплектность
Таблица 4 – Комплектность средства измерений
Наименование
Обозначение
Количество
Весыдляизмерениймассынефтехимических
продуктов и грузов, отгружаемых и принимаемых
железнодорожнымтранспортом наосновной
промышленнойплощадке,цехе СНЕВ,ООО
«Саратоворгсинтез»
1 шт. (заводской
№ 01)
Комплект эксплуатационных документов
Формуляр
Методика поверки
-
МТ-09-2018-ФО
МЦКЛ.0259.МП
1 комплект
1 экз.
1 экз.
Поверка
осуществляетсяподокументуМЦКЛ.0259.МП«ГСИ.Весыдляизмерениймассы
нефтехимических продуктов и грузов, отгружаемых и принимаемых железнодорожным
транспортом на основной промышленной площадке, цехе СНЕВ, ООО «Саратоворгсинтез».
Методика поверки», утвержденному ЗАО КИП «МЦЭ» 14.01.2019 г.
Основные средства поверки:
- рабочий эталон единицы массы 4-го разряда по Приказу Росстандарта от 29.12.2018 г.
№ 2818 - гири класса точности М
1
и М
1-2
по ГОСТ OIML R 111-1-2009 «ГСИ. Гири классов Е
1
,
Е
2
, F1, F2, M
1
, M1
-
2, M
2
, M
2-
3
и M
3
. Метрологические и технические требования».
Допускается применение аналогичных средств поверки, обеспечивающих определение
метрологических характеристик поверяемых СИ с требуемой точностью.
Знак поверки наносится в свидетельство о поверке СИ и на пломбу как показано на
рисунке 2. На средства измерений, входящие в состав СИ знак поверки наносится в
соответствии с их эксплуатационной документацией.
Лист № 5
Всего листов 5
Сведения о методиках (методах) измерений
приведены в документе МЦКЛ.0399.М-2018 «Государственная система обеспечения единства
измерений. Методика (метод) измерений. Масса нефтехимических продуктов. Методика
измерений с помощью весов грузов, отгружаемых и принимаемых железнодорожным
транспортом на основной промышленной площадке, цехе СНЕВ, ООО «Саратоворгсинтез»,
свидетельство об аттестации методики (метода) измерений № RA.RU.311313/МИ-099-2018 от
10.12.2018 г.
Нормативные документы, устанавливающие требования к весам для измерения массы
нефтехимических продуктов и грузов, отгружаемых и принимаемых железнодорожным тр
анспортом на основной промышленной площадке, цехе СНЕВ, ООО «Саратоворгсинтез»
Приказ Минэнерго России от 15.03.2016 № 179 Об утверждении перечня измерений,
относящихся к сфере государственного регулирования обеспечения единства измерений,
выполняемыхприучетеиспользуемыхэнергетическихресурсов,иобязательных
метрологических требований к ним, в том числе показателей точности измерений
ГОСТ Р 8.595-2004 ГСИ. Масса нефти и нефтепродуктов. Общие требования к
методикам выполнения измерений
Приказ Росстандарта от 29.12.2018 г. № 2818 Об утверждении Государственной
поверочной схемы для средств измерений массы
Изготовитель
Акционерное общество «Меттлер-Толедо Восток»
(АО «Меттлер-Толедо Восток»)
ИНН 7705125499
Адрес: 101000, г. Москва, Сретенский бульвар, д. 6/1, стр. 1, комн. 8, 10, 16
Телефон: +7 (495) 777-70-77
E-mail:
Web-сайт: http:
Испытательный центр
ЗакрытоеакционерноеобществоКонсалтинго-инжиниринговоепредприятие
«Метрологический центр энергоресурсов»
(ЗАО КИП «МЦЭ»)
Адрес: 125424, г. Москва, Волоколамское шоссе, д. 88, стр. 8
Телефон (факс): +7 (495) 491-78-12
Е-mail:
Аттестат аккредитации ЗАО КИП «МЦЭ» по проведению испытаний средств измерений
в целях утверждения типа № RA.RU.311313 от 09.10.2015 г.
Заместитель
Руководителя Федерального
агентства по техническому
регулированию и метрологииА.В. Кулешов
М.п.« ___ » _______________ 2019 г.
Готовы поверить данное средство измерений.
Поверка средств измерений.
| ГРСИ | Наименование СИ | Тип СИ | Производитель | МПИ | Ссылка |
| 36214-07 | Весы автомобильные | Весар | ООО "Интервес", г.Воронеж | 1 год | Перейти |
| 29049-05 | Весы автомобильные для статического взвешивания | КОЛОС 60-02 | ООО "Колос", г.Рубцовск | 1 год | Перейти |
| 2202-72 | Дозаторы автоматические весовые для абразивной массы | ДА-25, ДА-50, ДА-120, ДА-10 | Опытный завод порционных автоматов им.Дзержинского, Украина, г.Киев | 1 год (ГОСТ 8.002-71) | Перейти |
| 57187-14 | Весы неавтоматического действия | ACCULAB ALC | Фирма "Sartorius Weighing Technology GmbH", Германия | 1 год | Перейти |
| 15845-96 | Весы | PTE | Кооператив "Societa Cooperativa Bilanciai", Италия | 1 год | Перейти |
Общество с ограниченной ответственностью
"Специализированное управление программ регионального развития"
ООО "СУПРР"
ИНН 7813337035 КПП 781301001 ОГРН 1057813279919
197198, Санкт-Петербург, ул. Шамшева, д. 8, лит. А, пом. 230
8(812)209-15-19
info@saprd.ru
"Специализированное управление программ регионального развития"
ООО "СУПРР"
ИНН 7813337035 КПП 781301001 ОГРН 1057813279919
197198, Санкт-Петербург, ул. Шамшева, д. 8, лит. А, пом. 230
8(812)209-15-19
info@saprd.ru
Поверка средств измерений
ООО "СУПРР"
ИНН 7813337035 КПП 781301001
ОГРН 1057813279919
197198, Санкт-Петербург, ул. Шамшева, д. 8, лит. А, пом. 230
8(812)209-15-19
info@saprd.ru
ИНН 7813337035 КПП 781301001
ОГРН 1057813279919
197198, Санкт-Петербург, ул. Шамшева, д. 8, лит. А, пом. 230
8(812)209-15-19
info@saprd.ru
Поверка средств измерений
