Номер госреестра:
75923-19
Наименование СИ:
Вибропреобразователи
Обозначение типа:
ДВП
Производитель:
ООО "НПФ "ВИБРОН", г.Москва
Межповерочный интервал:
3 года
Сведения о типе СИ:
Срок свидетельства
Срок свидетельства:
19.08.2024
Описание типа:
Методика поверки:
-
Аккредитованная лаборатория
8(812)209-15-19, info@saprd.ru
×
![]()
Приложение к свидетельству № 74835
об утверждении типа средств измерений
Лист № 1
Всего листов 4
ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ
Вибропреобразователи ДВП
Назначение средства измерений
Вибропреобразователи ДВП (далее – вибропреобразователи) предназначены для
измерений размаха виброперемещения.
Описание средства измерений
Принципдействиявибропреобразователейоснованнаиспользованиипрямого
пьезоэлектрическогоэффекта,состоящегов появлении электрическогозарядана
пьезоэлектрической пластине, пропорционального ускорению, воздействующемуна
вибропреобразователь.
Конструктивновибропреобразователисостоятизпервичныхизмерительных
преобразователей (датчиков), встроенных предусилителей и интеграторов, осуществляющих
двойное интегрирование, собранных в одном корпусе.
Вибропреобразователи выпускаются в нескольких модификациях, которые различаются
диапазоном измерений, диапазоном частот и наличием или отсутствием кабеля. Модификации
имеют обозначение ДВП-А-В/С-ДL-Н или ДВП-А-В/С-Р, где «А» - верхний предел диапазона
измерений виброперемещения; «В/С» - нижний и верхний пределы диапазона рабочих частот,
«ДL» - длина кабеля; «Н» - исполнение с кабелем; «Р» - исполнение с разъемом на корпусе под
кабель.
Вибропреобразователи могут иметь выход по переменному току или по переменному
напряжению, пропорциональные виброперемещению.
Пломбирование вибропреобразователей не предусмотрено.
Общий вид вибропреобразователей ДВП представлен на рисунке 1.

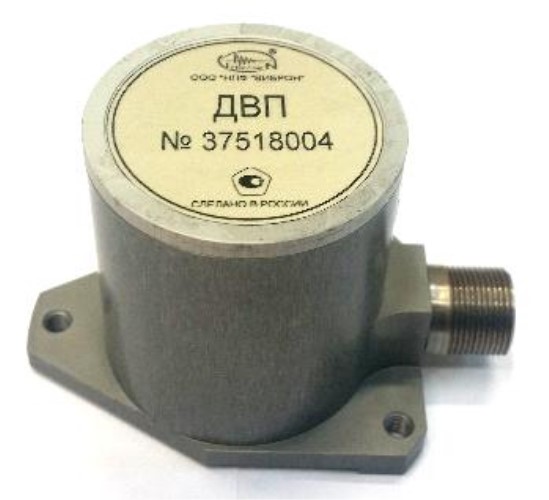

Рисунок 1 - Общий вид вибропреобразователей ДВП
Программное обеспечение
отсутствует.
Лист № 2
Всего листов 4
Метрологические и технические характеристики
Таблица 1 - Метрологические и технические характеристики
Наименование характеристики
Диапазоны измерений размаха виброперемещения, мкм
Диапазоны рабочих частот, Гц
Значение
от 5 до 500
от 5 до 1000
от 10 до 2000
от 0,5 до 200
от 0,7 до 200
от 0,7 до 500
32
16
8
16
8
4
8
4
2
±5
±5
±8
±5
±8
Номинальные значения коэффициентов преобразования для
вибропреобразователей с выходом по переменному току на
базовой частоте 7 Гц, мкА/мкм:
для диапазона измерений от 5 до 500 мкм
для диапазона измерений от 5 до 1000 мкм
для диапазона измерений от 10 до 2000 мкм
Номинальные значения коэффициентов преобразования для
вибропреобразователей с выходом по напряжению переменного
тока от 1 до 5 В на базовой частоте 7 Гц, мВ/мкм:
- для диапазона измерений от 5 до 500 мкм
- для диапазона измерений от 5 до 1000 мкм
- для диапазона измерений от 10 до 2000 мкм
Номинальные значения коэффициентов преобразования для
вибропреобразователей с выходом по напряжению переменного
тока от 2 до 10 В на базовой частоте 7 Гц, мВ/мкм:
- для диапазона измерений от 5 до 500 мкм
- для диапазона измерений от 5 до 1000 мкм
- для диапазона измерений от 10 до 2000 мкм
Пределы допускаемого отклонения действительного значения
коэффициента преобразования от номинального значения на
базовой частоте 7 Гц, %
Неравномерность амплитудно-частотной характеристики (АЧХ)
для диапазона рабочих частот от 0,7 до 200 Гц относительно
базовой частоты 7 Гц в диапазонах частот, %, не более:
- св. 0,8 до 150 Гц включ.
- от 0,7 до 0,8 Гц включ. и св. 150 до 200 Гц
Неравномерность частотной характеристики для диапазона
рабочих частот от 0,5 до 200 Гц относительно базовой частоты
7 Гц в диапазонах частот, %, не более:
- св. 0,8 до 150 Гц включ.
- от 0,5 до 0,8 Гц включ. и св. 150 до 200 Гц
Неравномерность частотной характеристики для диапазона
рабочих частот от 0,7 до 500 Гц относительно базовой частоты
7 Гц в диапазонах частот, %, не более:
- св. 0,8 до 400 Гц включ.
- от 0,7 до 0,8 Гц включ. и св. 400 до 500 Гц включ.
±5
±8
Лист № 3
Всего листов 4
Значение
3
±5
±5
от +12 до +36
20±5
Продолжение таблицы 1
Наименование характеристики
Относительный коэффициент поперечного преобразования, %,
не более
Нелинейность амплитудной характеристики на базовой частоте
7 Гц, %
Пределы допускаемого отклонения действительного значения
коэффициента преобразования, вызванного изменением
температуры окружающей среды от нормальных до конечных
значений диапазона рабочих температур, от действительного
значения коэффициента преобразования при нормальных
условиях, %
Параметры электрического питания:
- напряжение постоянного тока, В
Нормальные условия измерений:
температура окружающей среды, ºС
Условия эксплуатации:
температура окружающей среды, ºС
Габаритные размеры (длина × ширина× высота), мм, не более
Масса, кг, не более
от -40 до +80
72 × 52 × 54
0,2
Знак утверждения типа
наносится на титульный лист паспорта типографским способом или методом наклейки, а также
на верхней крышке вибропреобразователя методом лазерного гравирования.
Комплектность средства измерений
Обозначение
ДВП
4277-009-95218262-2018 РЭ
Количество
1 шт.
1 экз.
4277-009-95218262-2018 ПС
Таблица 3 – Комплектность средства измерений
Наименование
Вибропреобразователь
Руководство по эксплуатации с Методикой
поверки
Паспорт
Дополнительные принадлежности
1 экз.
По
согласованию
с заказчиком
Поверка
осуществляется по документу 4277-009-95218262-2018 РЭ «Вибропреобразователи ДВП.
Руководствопоэксплуатации»,раздел6«Методикаповерки»,утвержденному
ФГУП «ВНИИМС» 20 июня 2019 года.
Основные средства поверки: рабочий эталон 2-го разряда по приказу Росстандарта
от 27 декабря 2018 г. № 2772 «Об утвержденииГосударственной поверочной схемы для
средств измерения виброперемещения, виброскорости, виброускорения и углового ускорения».
Допускается применение аналогичных средств поверки, обеспечивающих определение
метрологических характеристик поверяемых средств измерений с требуемой точностью.
Знак поверки наносится в паспорте на вибропреобразователь.
Сведения о методиках (методах) измерений
приведены в эксплуатационной документации.
Лист № 4
Всего листов 4
Нормативныеитехническиедокументы,устанавливающиетребования
квибропреобразователям ДВП
Приказ Росстандарта от 27 декабря 2018 г. № 2772 «Об утверждении государственной
поверочной схемы для средств измерений виброперемещения, виброскорости, виброускорения
и углового ускорения»
Технические условия ТУ 4277-009-95218262-2018
Изготовитель
Общество с ограниченной ответственностью «Научно-производственная фирма
«ВИБРОН» (ООО «НПФ «ВИБРОН»).
ИНН 7704597107
Адрес: 129344, г. Москва, ул. Енисейская, д.1, стр.2, этаж 2, помещение 2202
Телефон: (495) 223-19-92
Web-сайт:
E-mail:
научно-
средств
Испытательный центр
Федеральноегосударственноеунитарноепредприятие«Всероссийский
исследовательский институт метрологической службы» (ФГУП «ВНИИМС»)
Адрес: 119361, г. Москва, ул. Озерная, д.46
Телефон/факс: (495) 437-55-77 / 437-56-66
Web-сайт:
E-mail:
Аттестат аккредитации ФГУП «ВНИИМС» по проведению испытаний
измерений в целях утверждения типа № 30004-13 от 29.03.2018 г.
Заместитель
Руководителя Федерального
агентства по техническому
регулированию и метрологииА.В. Кулешов
М.п.« ___ » _______________ 2019 г.
