Система измерения параметров двигателя Cold Test Machine CO-01, ГРСИ 75897-19
Номер госреестра:
75897-19
Наименование СИ:
Система измерения параметров двигателя
Обозначение типа:
Cold Test Machine CO-01
Производитель:
Фирма "CORETEC Inc.", Япония
Межповерочный интервал:
1 год
Сведения о типе СИ:
Заводской номер
Заводской номер:
зав.№ X7807
Описание типа:
Методика поверки:
Аккредитованная лаборатория
8(812)209-15-19, info@saprd.ru
×
![]()
Приложение к свидетельству № 74806
об утверждении типа средств измерений
Лист № 1
Всего листов 5
ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ
Система измерения параметров двигателя Cold Test Machine CO-01
Назначение средства измерений
Система измерения параметров двигателя Cold Test Machine CO-01 (далее по тексту –
система) предназначена для измерений основных параметров при стендовых испытаниях
двигателей внутреннего сгорания, таких как: крутящий момент силы на валу двигателя,
давление различных сред (газ, жидкость), напряжение постоянного тока, а также для
дальнейшего преобразования входных аналоговых сигналов в цифровые значения физических
величин (крутящего момента силы двигателя, давления газа (воздуха), жидкостей).
Описание средства измерений
Принцип действия системы заключается в преобразовании аналоговых и цифровых
сигналов, поступающих с первичных измерительных преобразователей (далее по тексту –
ПИП), в цифровые коды и передаче последних в персональный компьютер (далее по тексту -
ПК) верхнего уровня с последующим вычислением по заданной программе значений
измеряемых физических величин для визуализации, математической обработки и контроля.
Система имеет модульную конструкцию, включающую в себя ПИП, аналого-цифровые
преобразователи и цифровую аппаратуру верхнего уровня (специализированные платы,
компьютеры со специализированным программным обеспечением, мониторы).
Функционально система состоит из измерительных каналов (далее по тексту - ИК):
- ИК крутящего момента силы на валу двигателя;
- ИК избыточного давления;
- ИК напряжения постоянного тока.
Конструктивносистемапредставляетсобойраспределительныйшкаф(шкаф
управления)сразличными входнымии выходнымиканалами,конфигурируемыми
пользователем, и рабочее место оператора, оснащенное пультом управления и ПК для контроля
иуправления системой.Измеренный сигнал преобразуется аналогово-цифровым
преобразователем (АЦП) в цифровой код, регистрируемый ПК, с последующим вычислением
физической величины по индивидуальной функции преобразования ИК.
Система включает в себя следующие типы датчиков: датчик крутящего момента силы
4502А, производства фирмы «Kistler Instrumente GmbH», Германия, в количестве 1 шт.,
(регистрационный номер в 74501-19); датчик давления VPRT (F) (далее по тексту - VPRT (F)),
производства фирмы «VALCOM CO., LTD.», Япония, в количестве 1 шт., (регистрационный
номер в 73688-18); датчик давления S552-18221 (далее по тексту - S552-18221), производства
фирмы «Mazda Motor Corporation», Япония, в количестве 1 шт., (регистрационный номер в
73686-18).
Общий вид системы: шкаф управления и рабочее место оператора приведены на
рисунках 1-2.
Лист № 2
Всего листов 5

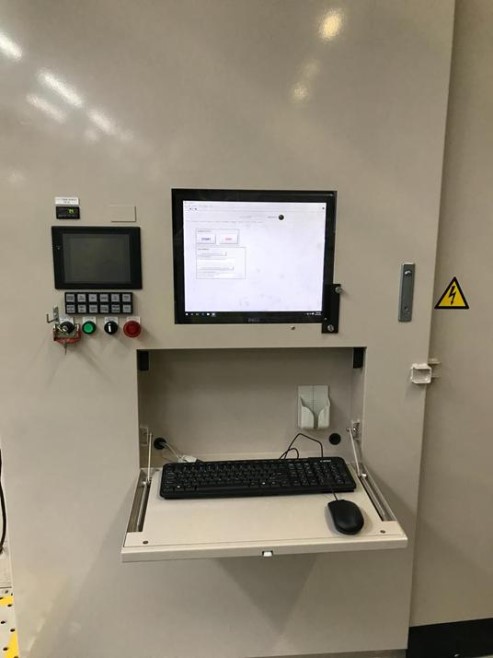

Рисунок 1 – Рабочее место оператора

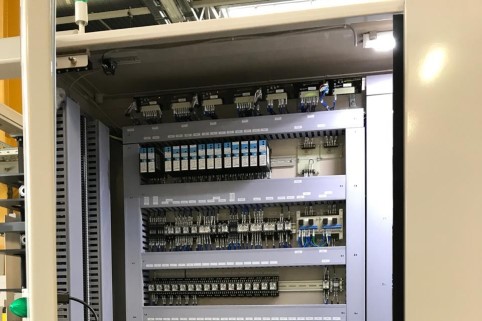

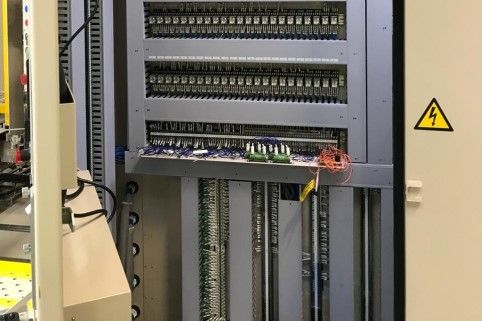

Рисунок 2 – Шкаф управления
Лист № 3
Всего листов 5
Программное обеспечение
Программное обеспечение (далее по тексту – ПО) не разделено на метрологически
значимую и незначимую части и включает в себя специализированное ПО MIEPAS-Cold ver.,
которое поставляется на диске с файлом лицензии и устанавливается на аппаратуре верхнего
уровня (на рабочем месте оператора). После установки ПО не вносит дополнительных
погрешностей, поскольку вычислительные операции в системе используются только для
алгебраических преобразований, а метрологические характеристики ИК нормированы в целом,
сучетомработыПО.Конструкциясредстваизмеренийисключаетвозможность
несанкционированного влияния на ПО СИ и измерительную информацию. Уровень защиты ПО
от непреднамеренных и преднамеренных воздействий в соответствии с Р 50.2.077-2014 –
«высокий».
Таблица 1 – Идентификационные данные ПО
Идентификационные данные (признаки)
Идентификационное наименование ПО
Номер версии (идентификационный номер) ПО
Цифровой идентификатор ПО
Значение
MIEPAS-Cold ver.
1.0.0
—
Метрологические и технические характеристики
Основные метрологические и технические характеристики приведены в таблицах 2-3.
Таблица 2 – Метрологические характеристики системы
Наименование характеристикиЗначение
Диапазоны измерений ИК избыточного давления, МПа от 0,02 до 0,3
от 0 до 1,0
Пределы допускаемой приведенной погрешности ИК избыточного
давления (% от диапазона измерений), для диапазонов измерений:
от 0,02 до 0,3
1)
±2,0
от 0 до 1,0
2)
±1,0
Диапазоны измерений ИК напряжения постоянного тока, В от 0 до 5
от -5 до 5
ПределыдопускаемойприведеннойпогрешностиИКнапряжения
постоянного тока (% от диапазона измерений) ±2,0
Диапазон измерений ИК крутящего момента силы на валу двигателя, Н·мот 5 до 500
Пределы допускаемой приведенной к верхнему пределу измерений
погрешности ИК крутящего момента силы на валу двигателя, %±2,0
1)
В качестве первичного измерительного преобразователя используется - S552-18221;
2)
В качестве первичного измерительного преобразователя используется - VPRT (F)
Таблица 3 – Технические характеристики системы
Наименование характеристики
Количество ИК крутящего момента силы на валу двигателя
Количество ИК избыточного давления
Количество ИК напряжения постоянного тока
Значение
1
2
2
Лист № 4
Всего листов 5
- атмосферное давление, кПа
Продолжение таблицы 3
Параметры электрического питания (от трехфазной сети):
- напряжение переменного тока, В
- частота переменного тока, Гц
Потребляемая мощность, кВ‧ ,Ане более
380
50
46
4720×2800×2680
500×700×800
8000
30
Габаритные размеры, (длина×ширина×высота), мм, не более
- шкафа
- рабочего места оператора
Масса, кг, не более
- шкафа
- рабочего места оператора
Рабочие условия применения
- температура окружающей среды, ˚С
- на рабочем месте оператора
- в месте установки шкафа
- относительная влажность, %
Средний срок службы, лет, не менее
Средняя наработка на отказ, ч
от +15 до +25
от +15 до +25
от 20 до 90
(без
конденсации)
от 95,3 до 104,9
10
5000
Знак утверждения типа
наносится на титульный лист паспорта типографским способом.
Комплектность средства измерения
-
1 шт.
Обозначение
Количество
Таблица 4 - Комплектность средства измерения
Наименование
Система измерения параметров двигателя Cold Test
Machine CO-01, зав. № X7807
Паспорт
Руководство по эксплуатации
Методика поверки
X7040.001.ПС
X7040.00.003.РЭ
МП-083/02-2019
1 экз.
1 экз.
1 экз.
Поверка
осуществляется по документу МП-083/02-2019 «Система измерения параметров двигателя Cold
Test Machine CO-01. Методика поверки», утверждённому ООО «ПРОММАШ ТЕСТ»
25.04.2019 г.
Основные средства поверки:
- Установки для поверки датчиков крутящего момента 21400, 21420, 21421, 21427, 21428,
21515 (регистрационный номер в Федеральном информационном фонде 40491-09);
- Преобразователи давления эталонные ПДЭ-020, ПДЭ-020И (регистрационный номер в
Федеральном информационном фонде 58668-14);
- Мультиметр – калибратор АМ-7025, (регистрационный номер в Федеральном
информационном фонде 47242-11).
Допускается применение аналогичных средств поверки, обеспечивающих определение
метрологических характеристик поверяемых СИ с требуемой точностью.
Знак поверки наносится на свидетельство о поверке и (или) в паспорт.
Сведения о методиках (методах) измерений
приведены в эксплуатационном документе.
Лист № 5
Всего листов 5
Нормативные и технические документы, устанавливающие требования к системе
измерения параметров двигателя Cold Test Machine CO-01
Техническая документация фирмы «CORETEC Inc.», Япония
Изготовитель
Фирма «CORETEC Inc.», Япония
Адрес: 500 Akahama, Soja-shi Okayama, 719-1121, Japan
Тел.: +81(0)866-94-9005
Факс: +81(0)866-94-1178
E-mail:
Web-сайт:
Заявитель
Фирма Mazda Motor Corporation, Япония
Адрес: 3-1 Shinchi, Fuchu-cho,Aki-gun, Hiroshima 730-8670 Japan
Тел.: +81(0)82-282-1111
Факс: +81(0)82-287-5165
E-mail:
Web-сайт:
Испытательный центр
Обществосограниченнойответственностью«ПРОММАШТЕСТ»
(ООО «ПРОММАШ ТЕСТ»)
Адрес: 119530, г. Москва, Очаковское ш., д. 34, пом. VII, комн.6
Тел.: +7 (495) 775-48-45
E-mail:
Аттестат аккредитации ООО «ПРОММАШ ТЕСТ» по проведению испытаний средств
измерений в целях утверждения типа № RA.RU.312126 от 29.03.2017 г.
Заместитель
Руководителя Федерального
агентства по техническому
регулированию и метрологииА.В. Кулешов
М.п.« ___ » _______________ 2019 г.
