Номер госреестра:
75879-19
Наименование СИ:
Трансформаторы тока
Обозначение типа:
ТВ-110
Производитель:
Свердловский завод трансформаторов тока (СЗТТ), г.Свердловск (Екатеринбург)
Межповерочный интервал:
4 года
Сведения о типе СИ:
Заводской номер
Заводской номер:
на 38 шт. с зав.№ ТВ-110/50: 2869-А, 2869-В, 2869-С, 2499-А, 2499-В, 2499-С, 3661-А, 3661-В, 3661-С, 3662-А, 3662-В, 3662-С, 3880-А, 3880-В, 3880-С; ТВ-110-II У2: 4638-А, 4638-В, 1058-А, 1058-В, 1058-С, 3965-А, 3965-В, 3965-С, 3967-А, 3967-В, 3967-С; ТВ-110-52: 748-А, 748-В, 748-С, 526-А, 526-В, 526-С; ТВ-110/52: 479-А, 479-В, 479-С, 277-А, 277-В, 277-С (изготовлены в 1971 - 1983 гг.)
Описание типа:
Методика поверки:
-
Аккредитованная лаборатория
8(812)209-15-19, info@saprd.ru
×
![]()
Приложение к свидетельству № 74787
об утверждении типа средств измерений
Лист № 1
Всего листов 4
ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ
Трансформаторы тока ТВ-110
Назначение средства измерений
Трансформаторы тока ТВ-110 (далее по тексту – трансформаторы тока), изготовленные в
период с 1971 по 1983 гг., предназначены для передачи сигнала измерительной информации
приборам измерения, защиты, автоматики, сигнализации и управления в электрических цепях
переменного тока промышленной частоты.
Описание средства измерений
Принцип действия трансформаторов тока основан на явлении электромагнитной
индукции переменного тока.
Ток первичной обмотки трансформаторов тока создает переменный магнитный поток в
магнитопроводе, вследствие чего во вторичной обмотке создается ток, пропорциональный
первичному току.
Конструкция трансформаторов тока представляет собой тороидальный магнитопровод
из электротехнической стали, на который равномерно намотана вторичная обмотка. В качестве
первичной обмотки используется высоковольтный ввод выключателя. Выводы вторичной
обмотки расположены на корпусе трансформаторов тока.
ТрансформаторытокаизготовленывмодификацияхТВ-110/50,ТВ-110-II У2,
ТВ-110-52, ТВ-110/52, отличающихся друг от друга значениями номинального первичного
и вторичного токов, классом точности вторичных обмоток и номинальной вторичной нагрузки.

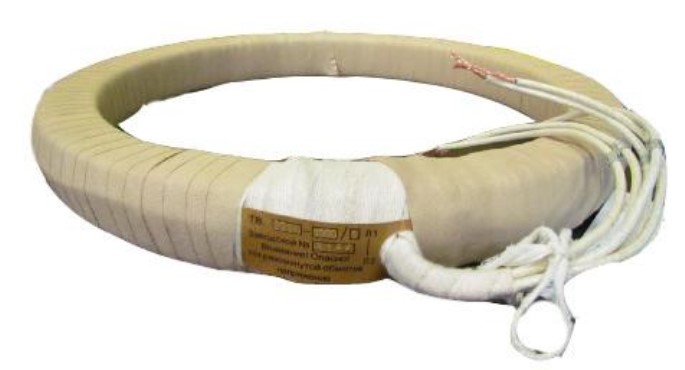

Общий вид средства измерений приведен на рисунке 1.
Рисунок 1 – Общий вид средства измерений
Пломбирование трансформаторов тока не предусмотрено.
Программное обеспечение
отсутствует.
Лист № 2
Всего листов 4
Метрологические и технические характеристики
Наименование характеристики
10,50,5
Таблица 1 – Метрологические характеристики трансформаторов тока ТВ-110/50
Значение для заводских номеров
2869-А, 2869-В, 3661-А, 3661-В, 3880-А,
2869-С, 2499-А, 3661-С, 3662-А, 3880-В,
2499-В, 2499-С 3662-В, 3662-С 3880-С
Номинальное напряжение, кВ110110110
Номинальный первичный ток I
1ном
, А 1000600600
Номинальный вторичный ток I
2ном
, А 5 1 5
Номинальная частота f
ном
, Гц 50 50 50
Класс точности вторичных обмоток
для измерений и учета
Номинальная вторичная нагрузка
(с коэффициентом мощности cos φ = 0,8), В∙А
303030
0,50,51
Таблица 2 – Метрологические характеристики трансформаторов тока ТВ-110-II У2
Значение для заводских номеров
Наименование характеристики4638-А, 1058-А, 1058- 3965-А, 3965-В, 3965-С,
4638-ВВ, 1058-С3967-А, 3967-В, 3967-С
Номинальное напряжение, кВ110110110
Номинальный первичный ток I
1ном
, А600 1000500
Номинальный вторичный ток I
2ном
, А 5 5 1
Номинальная частота f
ном
, Гц 50 50 50
Класс точности вторичных обмоток
для измерений и учета
Номинальная вторичная нагрузка
(с коэффициентом мощности cos φ = 0,8), В∙А
303050
Наименование характеристики
0,51
Таблица 3 – Метрологические характеристики трансформаторов тока ТВ-110-52
Значение для заводских номеров
748-А, 748-В, 748-С526-А, 526-В, 526-С
Номинальное напряжение, кВ110 110
Номинальный первичный ток I
1ном
, А 1000 600
Номинальный вторичный ток I
2ном
, А 1 5
Номинальная частота f
ном
, Гц 50 50
Класс точности вторичных обмоток
для измерений и учета
Номинальная вторичная нагрузка
(с коэффициентом мощности cos φ = 0,8), В∙А
5025
Наименование характеристики
1
Таблица 4 – Метрологические характеристики трансформаторов тока ТВ-110/52
Значение для заводских номеров
479-А, 479-В, 479-С, 277-А, 277-В, 277-С
Номинальное напряжение, кВ110
Номинальный первичный ток I
1ном
, А600
Номинальный вторичный ток I
2ном
, А 5
Номинальная частота f
ном
, Гц 50
Класс точности вторичных обмоток
для измерений и учета
Номинальная вторичная нагрузка
(с коэффициентом мощности cos φ = 0,8), В∙А
30
Лист № 3
Всего листов 4
от -45 до +40
Значение
Таблица 5 – Основные технические характеристики
Наименование характеристики
Условия эксплуатации:
– температура окружающей среды, °С
Знак утверждения типа
наносится на титульный лист паспорта трансформатора тока типографским способом.
Комплектность средства измерений
Таблица 6 – Комплектность средства измерений
Наименование
Трансформатор тока
Трансформатор тока
Трансформатор тока
Трансформатор тока
Паспорт
Паспорт
Паспорт
Паспорт
Обозначение
ТВ-110/50
ТВ-110-II У2
ТВ-110-52
ТВ-110/52
ТВ-110/50
ТВ-110-II У2
ТВ-110-52
ТВ-110/52
Количество
15 шт.
11 шт.
6 шт.
6 шт.
15 экз.
11 экз.
6 экз.
6 экз.
Поверка
осуществляется по документу ГОСТ 8.217-2003 «ГСИ. Трансформаторы тока. Методика
поверки».
Основные средства поверки:
– трансформатор тока измерительный лабораторный ТТИ-5000.5 (регистрационный
номер в Федеральном информационном фонде 27007-04);
– прибор сравнения КНТ-03 (регистрационный номер в Федеральном информационном
фонде 24719-03);
– магазин нагрузок МР 3027 (регистрационный номер в Федеральном информационном
фонде 34915-07).
Допускается применение аналогичных средств поверки, обеспечивающих определение
метрологических характеристик поверяемых СИ с требуемой точностью.
Знак поверки наносится на свидетельство о поверке в виде оттиска поверительного
клейма.
Сведения о методиках (методах) измерений
отсутствуют.
Нормативные документы, устанавливающие требования к трансформаторам тока
ТВ-110
ГОСТ 8.217-2003 ГСИ. Трансформаторы тока. Методика поверки
Изготовитель
Свердловский завод трансформаторов тока (СЗТТ) (изготовлены в 1971 - 1983 гг.)
Адрес: 620043, г. Свердловск, ул. Черкасская, 25
Лист № 4
Всего листов 4
Заявитель
Обществосограниченнойответственностью«Инженерныйцентр
«ЭНЕРГОАУДИТКОНТРОЛЬ» (ООО «ИЦ ЭАК»)
ИНН 7733157421
Адрес: 123007, г. Москва, ул. 1-ая Магистральная, д. 17, стр. 5, этаж 3
Телефон: +7 (495) 620-08-38
Факс: +7 (495) 620-08-48
Web-cайт:
E-mail:
Испытательный центр
Федеральноебюджетноеучреждение«Государственныйрегиональныйцентр
стандартизации,метрологииииспытаний в г.Москвеи Московскойобласти»
(ФБУ «Ростест-Москва»)
Адрес: 117418, г. Москва, Нахимовский проспект, д.31
Телефон: +7 (495) 544-00-00, +7 (499) 129-19-11
Факс: +7 (499) 124-99-96
Web-cайт:
E-mail:
Регистрационный номер RA.RU.310639 в Реестре аккредитованных лиц в области обес-
печения единства измерений Росаккредитации.
Заместитель
Руководителя Федерального
агентства по техническому
регулированию и метрологииА.В. Кулешов
М.п.« ___ » _______________ 2019 г.
