Номер госреестра:
75866-19
Наименование СИ:
Устройства мониторинга
Обозначение типа:
УМ-31 SMART
Производитель:
АО "Связь инжиниринг М", г.Москва
Межповерочный интервал:
10 лет
Сведения о типе СИ:
Срок свидетельства
Срок свидетельства:
20.08.2024
Описание типа:
Методика поверки:
Аккредитованная лаборатория
8(812)209-15-19, info@saprd.ru
×
![]()
Приложение к свидетельству № 74774
об утверждении типа средств измерений
Лист № 1
Всего листов 4
ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ
Устройства мониторинга «УМ-31 SMART»
Назначение средства измерений
Устройства мониторинга «УМ-31 SMART» (далее - устройства), предназначены для
работы в системе учета энергоресурсов. Устройства осуществляют сбор показаний с
концентраторов и приборов учета энергоресурсов (далее ПУ) и передачу консолидированной
информации по сети GSM и USB/Ethernet.
Описание средства измерений
Принцип действия контроллера заключается в сборе данных об учете энергоресурсов
(электроэнергии, тепловой энергии, газа, воды и других энергоресурсов) с соответствующих
вычислителей, корректоров, расходомеров, счетчиков, поддерживающих открытые протоколы
обмена данных по цифровым интерфейсам.
Устройства предназначены для работы в составе автоматизированных системе учета
энергоресурсов и организации связи с центром сбора, обработки и хранения информации.
Конструктивно устройство выполнено в пластиковом корпусе для установки на
DIN-рейку. В корпусе размещена микропроцессорная плата, предназначенная для организации
работы внешних интерфейсов, а также обработки и подготовке полученных данных для
хранения их во внутренней памяти устройства и дальнейшей передачи на верхний уровень. На
плате установлены разъемы для обеспечения внешних подключений и элементы индикации
работы устройства.
Область применения устройств - промышленные и приравненные к ним предприятиях и
организациии, поставляющих и потребляющих энергоресурсы, а также бытовой сектор.
Внешний вид устройства приведен на рисунке 1, места для нанесения пломбировочных
наклеек указаны на рисунке 2.

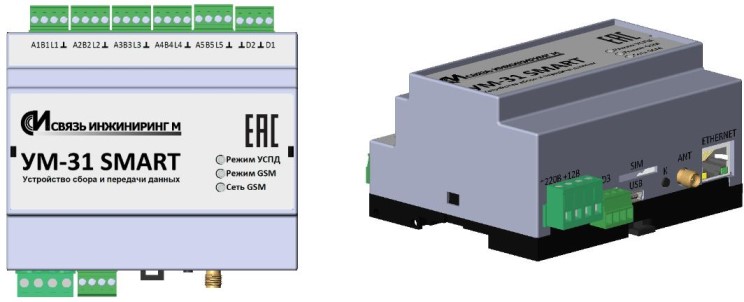

Рисунок 1 – Внешний вид устройств
Лист № 2
Всего листов 4
Рисунок 2 – Места нанесения пломбировочных наклеек на боковые поверхности устройства
Программное обеспечение
Устройства имеют внешнее и встроенное программное обеспечение (далее по тексту -
ПО), разработанные предприятием-изготовителем.
Внешнее ПО является метрологически не значимым и обеспечивает возможность
конфигурирования и настройки устройства пользователем.
Встроенное ПО состоит из операционной системы реального времени и пакета
программ, с выделенной метрологической частью, обеспечивающих функционирование
устройства.
Характеристики программного обеспечения приведены в таблицах 1 и 2.
Таблица 1 - Идентификационные данные внешнего ПО
Идентификационные данные (признаки)Значение
Наименование программного обеспечения Конфигуратор устройств мониторинга
Идентификационное наименование ПО-
Номер версии (идентификационный номер ПО)не ниже версии 6.5.3.3
Цифровой идентификатор ПО -
Другие идентификационные данныеСВЮМ.424939.056
Таблица 2 - Идентификационные данные встроенного ПО
Идентификационные данные (признаки)
Наименование программного обеспечения
Идентификационное наименование ПО
Номер версии (идентификационный номер ПО)
Цифровой идентификатор ПО
Другие идентификационные данные
Значение
-
ВПО um31smart
не ниже v. 1.0
СВЮМ.468266.162ВПО
-
Уровень защиты программного обеспечения от непреднамеренных и преднамеренных
изменений высокий по Р 50.2.077-2014.
Метрологические и технические характеристики
Метрологические и технические характеристики приведены в таблицах 3 и 4.
Таблица 3 – Метрологические характеристики
Наименование характеристики
Номинальное фазное напряжение, В
Пределы допускаемой абсолютной погрешности хода часов, с/сут
Значение
от 176 до 264
±2
Лист № 3
Всего листов 4
Таблица 4 – Технические характеристики
Наименование характеристики
Потребляемая мощность, Вт, не более
Количество опрашиваемых приборов, не более
Глубина хранения данных в энергонезависимой памяти, мес
Рабочий диапазон температур, °С
Относительная влажность воздуха при температуре +25 °С, %
Диапазон температур транспортирования и хранения, ºС
Атмосферное давление, кПа (мм рт. ст.)
Габаритные размеры (ширина×высота×глубина), мм, не более
Масса, кг, не более
Средняя наработка до отказа, ч, не менее
Среднее время восстановления, ч, не более
Средний срок службы, лет, не менее
Значение
15
1275
12
от -40 до +50
80
от -40 до +80
от 84 до 107 (от 630 до 800)
105×106×58
0,35
150 000
24
20
поверке»; на самоклеющейся плёнке
на титульный лист руководства по
Знак утверждения типа
наносится в этикетку, в разделе «Свидетельство о
способомтермопечати на термопринтере, а также
эксплуатации типографским способом.
Комплектность средства измерений
Комплектность устройств представлена в таблице 5.
Обозначение
СВЮМ.468266.162
ADA-0070-SMA
СВЮМ.468266.162 РЭ
Количество
1 шт.
1 шт.
1 экз.
Таблица 5 - Комплектность
Наименование
Устройства мониторинга «УМ-31 SMART»
Антенна (в зависимости от заказа)
Руководство по эксплуатации
Методика поверки (поставляется по требованию
потребителя)
Этикетка
Упаковка
МП 206.1-063-2019
СВЮМ.468266.162 ЭТ
СВЮМ 323229.093
1 экз.
1 экз.
1 шт.
Поверка
осуществляется по документу МП 206.1-063-2019 «Устройство мониторинга «УМ-31 SMART»
Методика поверки», утвержденному ФГУП «ВНИИМС» 18.06.2019 г.
Основные средства поверки:
частотомер электронно-счетный Ч3-88 (регистрационный номер в Федеральном
информационном фонде тер41190-09).
Допускается применение аналогичных средств поверки, обеспечивающих определение
метрологических характеристик поверяемых СИ с требуемой точностью.
Знак поверки наносится в этикетку или в свидетельство о поверке в виде оттиска
поверительного клейма. Поверенные устройства пломбируется наклейкой организации-
изготовителя на боковых поверхностях.
Сведения о методиках (методах) измерений
приведены в эксплуатационном документе.
Лист № 4
Всего листов 4
Нормативные и технические документы, устанавливающие требования к устройствам
мониторинга «УМ-31 SMART»
ГОСТ 22261-94 Средства измерений электрических и магнитных величин. Общие
технические условия
ГОСТIEC 61107-2011 Обмен данными при считывании показаний счётчиков,
тарификации и управлении нагрузкой. Прямой локальный обмен данными»
ГОСТ 28906–91 Системы обработки информации. Взаимосвязь открытых систем.
Базовая эталонная модель
ТУ26.51.43-036-76426530-2019г.Устройствамониторинга«УМ-31SMART».
Технические условия
Изготовитель
Акционерное общество «Связь инжиниринг М» (АО «Связь инжиниринг М»)
ИНН 7713551934
Адрес: 127083, г. Москва, ул. Лобненская, д.21, стр.3, этаж А1, комната 11
Телефон: 8 (495) 640-47-53
Факс: 8 (495) 640-47-53
Web-сайт:
E-mail:
научно-
средств
Испытательный центр
Федеральноегосударственноеунитарноепредприятие«Всероссийский
исследовательский институт метрологической службы» (ФГУП «ВНИИМС»)
Адрес: 119361, г. Москва, ул. Озерная, д. 46
Телефон: 8 (495) 437-55-77
Факс: 8 (495) 437-56-66
E-mail:
Аттестат аккредитации ФГУП «ВНИИМС» по проведению испытаний
измерений в целях утверждения типа № 30004-13 от 29.03.2018 г.
Заместитель
Руководителя Федерального
агентства по техническому
регулированию и метрологииА.В. Кулешов
М.п.« ___ » _______________ 2019 г.
