Анализаторы параметров обмоток электрических машин автоматические AWAIV, ГРСИ 75857-19
Номер госреестра:
75857-19
Наименование СИ:
Анализаторы параметров обмоток электрических машин автоматические
Обозначение типа:
AWAIV
Производитель:
Фирма "Megger Baker Instruments", США
Межповерочный интервал:
2 года
Сведения о типе СИ:
Срок свидетельства
Срок свидетельства:
20.08.2024
Описание типа:
Методика поверки:
Аккредитованная лаборатория
8(812)209-15-19, info@saprd.ru
×
![]()
Приложение к свидетельству № 74764
об утверждении типа средств измерений
Лист № 1
Всего листов 5
ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ
Анализаторы параметров обмоток электрических машин автоматические AWAIV
Назначение средства измерений
Анализаторы параметров обмоток электрических машин автоматические AWAIV
(далее – анализаторы) предназначены для воспроизведений импульсного напряжения,
напряжения постоянного тока, измерений электрического сопротивления обмоток и изоляции
электродвигателей.
Описание средства измерений
Принцип действия анализаторов основан на воспроизведении испытательного напряже-
ния и последующем измерении силы тока электрической цепи.
Анализаторы позволяют проводить испытания повышенным импульсным напряжением,
испытание высоким напряжением постоянного тока, расчет индекса поляризации, расчет элек-
трического сопротивления изоляции.
Анализ полученных данных позволяет:
-
оценить электрическое сопротивление изоляции;
-
рассчитать индекс поляризации, коэффициент абсорбции;
-
измерить электрическое сопротивление обмоток;
-
провести диагностику состояния корпусной и межвитковой изоляции обмоток.
Анализаторы состоят из измерительного блока с персональным компьютером в одном
корпусе, сенсорного жидкокристаллического дисплея (далее - ЖК-дисплей) и выносной USB
клавиатуры.
Анализаторывыпускаютсявследующихмодификациях:AWAIV-12kV,
AWAIV-12 kV HO, AWAIV-6 kV, AWAIV-4 kV, AWAIV-2 kV, отличающихся конструктивным
исполнением, диапазонами воспроизводимых и измеряемых величин.
Общий вид анализаторов с указанием места нанесения знака поверки и места пломбиро-
вания от несанкционированного доступа представлен на рисунке 1.

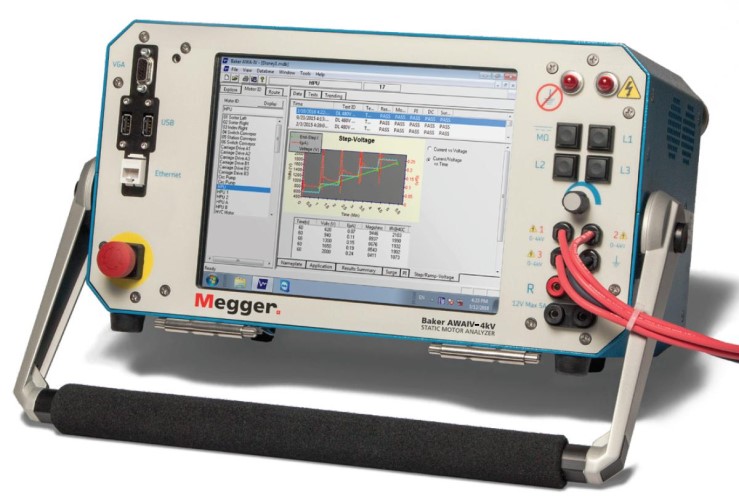

а) модификации AWAIV-4 kV, AWAIV-2 kV
Место
пломбирования
Место нанесения
знака поверки
Лист № 2
Всего листов 5
Рисунок 1 – Общий вид анализаторов с указанием места нанесения знака поверки и мест плом-
бирования от несанкционированного доступа
Программное обеспечение
Встроенное программное обеспечение (далее – ПО) позволяет сконфигурировать анали-
заторы для проведения испытаний, регистрировать, анализировать и сохранять результаты из-
мерений, составлять протоколы испытаний электродвигателя, включая документирование из-
мерений и тренды.
Встроенное ПО представляет собой микропрограмму, предназначенную для обеспечения
нормального функционирования анализатора и управления интерфейсом.
Встроенное ПО реализовано аппаратно и является метрологически значимым.
Метрологические характеристики анализаторов нормированы с учетом влияния
встроенного ПО.
Уровень защиты ПО от непреднамеренных и преднамеренных изменений – «высокий» в
соответствии с рекомендациями Р 50.2.077-2014.
Идентификационные данные ПО анализаторов приведены в таблице 1.
Номер версии (идентификационный номер ПО), не ниже
Таблица 1 – Идентификационные данные ПО
Идентификационные данные
Идентификационное наименование ПО
Цифровой идентификатор ПО
Значение
«AWAIV»
4.7.5 для Windows ХР
4.7.9 для Windows 7 и выше
-
Метрологические и технические характеристики
от 0 до 2,16
AWAIV-
2 kV
Таблица 2 – Метрологические характеристики анализаторов
Значение
Наименование характеристики
AWAIV-AWAIV-AWAIV-AWAIV-
12 kV 12 kV HO 6 kV 4 kV
Режим воспроизведений напряжения постоянного тока
Диапазон воспроизведений на-
пряжения постоянного тока, кВ
от 0 до 12от 0 до 6 от 0 до 4,25

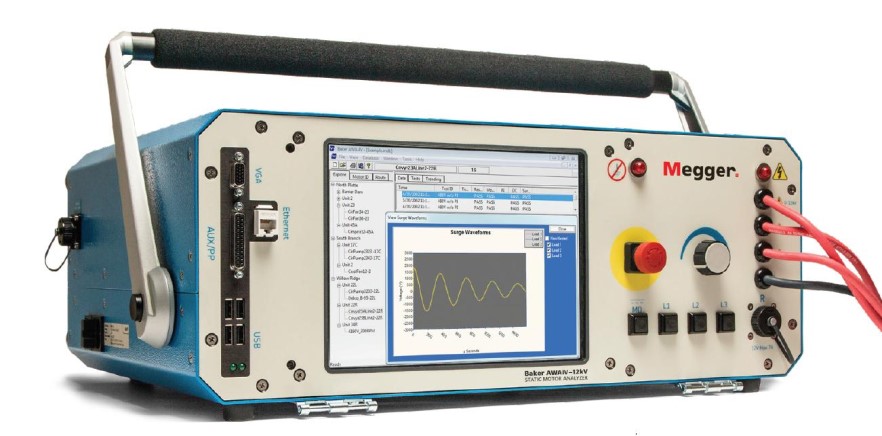

б) модификации AWAIV-12 kV, AWAIV-12 kV HO, AWAIV-6 kV
Место
пломбирования
Место нанесения
знака поверки
Лист № 3
Всего листов 5
1
от 0 до 50
ского сопротивления, Ом
Продолжение таблицы 2
Значение
Наименование характеристики
AWAIV-AWAIV-AWAIV-AWAIV-AWAIV-
12 kV 12 kV HO 6 kV 4 kV 2 kV
Пределы допускаемой приведен-
ной (к верхней границе диапазо-
на воспроизведений) погрешно-±5
сти воспроизведений напряжения
постоянного тока, %
Максимальный выходной
ток, мА
Диапазон измерений электриче-
ского сопротивления изоляции
при испытании напряжением по-
стоянного тока, МОм
Пределы допускаемой приведен-
ной (к верхней границе диапазо-
на измерений) погрешности из-±10
мерений электрического trial-
тивления изоляции, %
Режим измерений электрического сопротивления
Диапазон измерений электриче-
от 0,001 до 50от 0,001 до 100
пульсного напряжения*, кВ
Пределы допускаемой приведен-
ной (к верхней границе диапазо-
на измерений) погрешности из-±10
мерений электрического сопро-
тивления, %
Импульсный режим
Диапазон воспроизвед
е
ний им-
от 0 до 12от 0 до 6 от 0 до 4,25 от 0 до 2,16
5
Пределы допускаемой приведен-
ной (к верхней границе диапазо-
на воспроизведений) погрешно-±12
сти воспроизведений импульсно-
го напряжения, %
Максимальный выходной ток, А400350200
Частота следования
импульсов, Гц
_____________
* Колебательный коммутационный импульс «250/2500» по ГОСТ 1516.2-97.
лее
Таблица 3 – Основные технические характеристики анализаторов
Значение
Наименование характеристикиAWAIV-AWAIV-AWAIV- AWAIV- AWAIV-
12 kV 12 kV HO 6 kV4 kV2 kV
Напряжение питания переменного то-
ка частотой 50/60 Гц при силе пере-от 85 до 264
менного тока 2,5 А, В
Потребляе
ма
я мощность, В
·
А, не бо-
1500
Лист № 4
Всего листов 5
Наименование характеристики
от -18 до +38
Продолжение таблицы 3
Значение
AWAIV- AWAIV- AWAIV- AWAIV- AWAIV-
12 kV 12 kV HO 6 kV 4 kV 2 kV
50
410×200×530380×200×200
Рабочие условия измерений:
- температура окружающего воздуха, °С
- относительная влажность воздуха, %,
не более
Габаритные размеры
(ширина×высота×длина), мм, не более
Масса, кг, не более
Средняя наработка на отказ, ч, не менее
Срок службы, лет, не менее
1923198
45000
10
Знак утверждения типа
наносится на титульный лист руководства по эксплуатации типографским способом, на
переднюю панель анализаторов - методом трафаретной печати.
Комплектность средства измерений
-
1 шт.
Обозначение
Количество
Таблица 4 – Комплектность анализаторов
Наименование
Анализатор параметров обмоток электрических
машин автоматический AWAIV
Руководство по эксплуатации
Методика поверки
Комплект испытательных проводов
-
ИЦРМ-МП-083-19
-
1 экз.
1 экз.
1 комплект
Поверка
осуществляетсяподокументуИЦРМ-МП-083-19«Анализаторыпараметровобмоток
электрических машинавтоматическиеAWAIV. Методикаповерки»,утверждённому
ООО «ИЦРМ» 30.05.2019 г.
Основные средства поверки:
-
магазин сопротивлений высокоомный RCB-1 (регистрационный номер в Федераль-
ном информационном фонде 24500-03);
-
катушки электрического сопротивления Р321 (регистрационный номер в Федераль-
ном информационном фонде 1162-58);
-
магазин сопротивления Р4831 (регистрационный номер в Федеральном информаци-
онном фонде 6332-77);
-
анализатор импульсов цифровой MIAS (регистрационный номер в Федеральном ин-
формационном фонде 48926-12);
-
делитель напряжения ДН-50э (регистрационный номер в Федеральном информаци-
онном фонде 54883-13);
-
вольтметр универсальный В7-78/1 (регистрационный номер в Федеральном инфор-
мационном фонде 52147-12);
-
делитель импульсного напряжения ДИН-50 (регистрационный номер в Федеральном
информационном фонде 23886-02).
Допускается применение аналогичных средств поверки, обеспечивающих определение
метрологических характеристик поверяемых СИ с требуемой точностью.
Знак поверки наносится на свидетельство о поверке и на корпус анализатора, как показа-
но на рисунке 1.
Лист № 5
Всего листов 5
Сведения о методиках (методах) измерений
приведены в эксплуатационном документе.
Нормативные и технические документы, устанавливающие требования к анализаторам
параметров обмоток электрических машин автоматическим AWAIV
ГОСТ 22261-94 Средства измерений электрических и магнитных величин. Общие
технические условия
ГОСТ 14014-91 Приборы и преобразователи измерительные цифровые напряжения, тока,
сопротивления. Общие технические требования и методы испытаний
ГОСТ 1516.2-97 Электрооборудование и электроустановки переменного тока на напря-
жение 3 кВ и выше. Общие методы испытаний электрической прочности изоляции
Техническая документация изготовителя
Изготовитель
Megger Baker Instruments, США
Адрес: 4812 McMurry Avenue, Fort Collins, CO 80525, USA
Телефон: +1 970-282-1200
Web-сайт:
Заявитель
Общество с ограниченной ответственностью «Меггер» (ООО «Меггер»), г. Москва
ИНН 7704038902
Адрес: 119048, г. Москва, ул. Усачёва, д. 35, стр. 1
Телефон: +7 (495) 234-91-61
Факс: + 7 (495) 234-91-61
E-mail:
Web-сайт:
Испытательный центр
Общество с ограниченной ответственностью «Испытательный центр разработок в
области метрологии»
Адрес: 117546, г. Москва, Харьковский проезд, д.2, этаж 2, пом. I, ком. 35,36
Телефон: +7 (495) 278-02-48
E-mail:
Аттестат аккредитации ООО «ИЦРМ» по проведению испытаний средств измерений в
целях утверждения типа № RA.RU.311390 от 18.11.2015 г.
Заместитель
Руководителя Федерального
агентства по техническому
регулированию и метрологииА.В. Кулешов
М.п.« ___ » _______________ 2019 г.
