ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ
Генераторы-анализаторы цифровых сигналов с параметрическим измерителем
модульные NI PXIe-6571
Назначение средства измерений
Генераторы-анализаторыцифровыхсигналовспараметрическимизмерителем
модульные NI PXIe-6571 (далее – модули) предназначены для генерации, анализа и измерения
параметров сигналов в системах тестирования полупроводниковых приборов.
Описание средства измерений
Модули представляют собой многоканальные устройства, в каждом из каналов которых
имеются:
- драйвер напряжения;
- компаратор (логический анализатор) напряжения;
- активная нагрузка;
- параметрический измеритель напряжения и силы тока (PPMU).
Формирование набора испытательных сигналов производится генератором тестовой
последовательности в соответствии с заданной пользователем конфигурацией, параметрами
статического и динамического режимов (частота, амплитуда, положения фронта и спада
импульсов).
Драйвер напряжения осуществляет ввод напряжения (уровни «высокий», «низкий»,
«земля») на исследуемый объект.
Компаратор напряжения выполняет логический анализ входных сигналов от объекта по
задаваемым порогам срабатывания напряжения («высокий», «низкий»).
Активная нагрузка позволяет на заданном уровне поддерживать силу тока от
исследуемого объекта.
Параметрический измеритель напряжения и силы тока (PPMU) осуществляет измерение
вольт-амперных характеристик объекта в режимах источника напряжения и тока, а также в
режиме электронной нагрузки со стабилизацией значений напряжения или силы тока.
Управление модулями осуществляется по шине PXI Express (PXIe).
Конструктивно модули выполнены в виде сборки печатных плат в металлическом
корпусе, имеющем лицевую панель с разъемом для присоединения сигнальных кабелей, и
заднюю панель с разъемом для присоединения к шине PXIe. Модули устанавливаются в шасси
PXIe. На панелях модулей отсутствуют элементы регулировки и подстройки, доступные
пользователю. Общий вид модулей показан на рисунке 1.
Программное обеспечение
Программное обеспечение (драйвер “NI-Digital Pattern Driver”) служит для управления
режимами модулей, задания параметров и функций, отображения и хранения измерительной
информации. Драйвер устанавливается на внешний контроллер с шиной PXIe в базовом блоке
(шасси).
Уровень защиты программного обеспечения от непреднамеренных и преднамеренных
изменений «низкий» по Р 50.2.077-2014.
Идентификационные данные программного обеспечения приведены в таблице 1.
Таблица 1 – Идентификационные данные программного обеспечения
Идентификационные данные (признаки)Значение
Идентификационное наименование
Номер версии (идентификационный номер)
NI-Digital Pattern Driver
не ниже 18.5
Лист № 2
Всего листов 6
Метрологические и технические характеристики
Метрологические и технические характеристики представлены в таблицах 2 и 3.
Таблица 2 – Метрологические характеристики
Наименование характеристики
1
Количество независимых каналов
Значение
2
32
ГЕНЕРАТОР ТЕСТОВОЙ ПОСЛЕДОВАТЕЛЬНОСТИ
Максимальная длина тестовой последовательности, Мбит128
Максимальная частота смены векторов тестовой
последовательности, МГц
Частота тестовой последовательности
100
от 25 кГц до 100 МГц
место пломбирования (стикер)
место нанесения знака утверждения типа и знака поверки

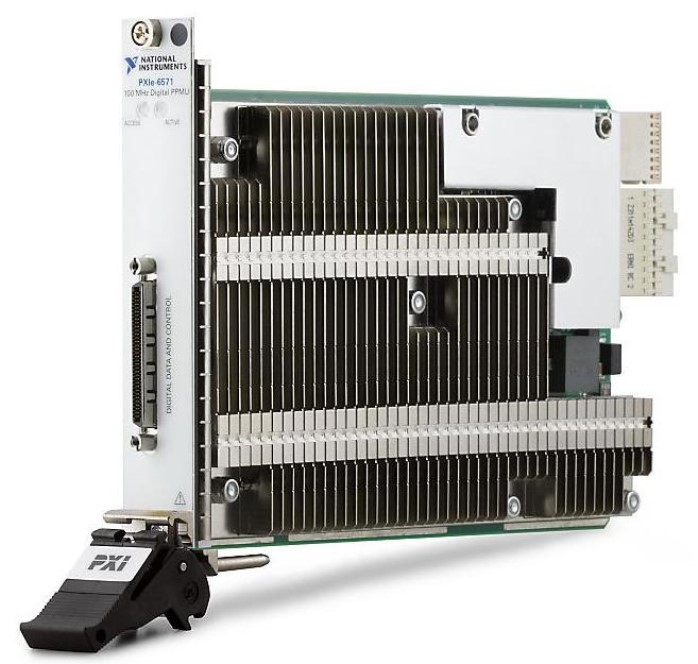

Рисунок 1 – Общий вид модулей
Лист № 3
Всего листов 6
Продолжение таблицы 2
ДРАЙВЕР (ГЕНЕРАТОР НАПРЯЖЕНИЯ)
Программируемые уровни напряжения: «высокий» (V
IH
), «низкий» (V
IL
), «земля» (V
TERM
)
Диапазон уровней постоянного напряжения, Вот –2 до +6
122
50
0,4 (на нагрузке 1 МОм)
±32
1,2
1)
Разрешение по напряжению, мкВ
Выходное сопротивление, Ом
Минимальный перепад напряжения (V
IH
– V
IL
), В
Диапазон силы тока в нагрузке, мА
Время нарастания/спада импульсов напряжения, нс
Пределы допускаемой абсолютной погрешности установки
постоянного напряжения, мВ
±15 (на нагрузке 1 МОм)
КОМПАРАТОР (ЛОГИЧЕСКИЙ АНАЛИЗАТОР) НАПРЯЖЕНИЯ
Программируемые уровни порогов срабатывания: «высокий» (V
OH
), «низкий» (V
OL
)
Диапазон установки порогов срабатывания, Вот –2 до +6
Разрешение по напряжению, мкВ122
Пределы допускаемой абсолютной погрешности порогов
срабатывания по постоянному напряжению, мВ±25
2)
АКТИВНАЯ НАГРУЗКА
Программируемые уровни силы тока: «высокий» (I
OH
), «низкий» (I
OL
)
Диапазон установки силы тока, мАот 1,5 до 16
Разрешение по силе тока, нА488
от –2 до +6
122
Диапазон входного напряжения, В
Разрешение по напряжению, мкВ
Пределы допускаемой абсолютной погрешности установки
силы постоянного тока, мА
±1
3)
ПАРАМЕТРИЧЕСКИЙ ИЗМЕРИТЕЛЬ (PPMU)
от 4 мкс до 65 мс
4
от –2 до +6
122
Диапазон временной апертуры
Разрешение временной апертуры, мкс
Диапазон установки напряжения, В
Разрешение установки напряжения, мкВ
Пределы допускаемой абсолютной погрешности установки
постоянного напряжения, мВ
Диапазон измерения напряжения, В
Разрешение измерения напряжения, мкВ
±15 (на нагрузке 1 МОм)
от –2 до +6
228
Пределы допускаемой абсолютной погрешности измерения
постоянного напряжения, мВ±5
________________
1) Типовое справочное значение.
2) В диапазоне от –1,5 до +5,8 В.
3) При напряжении не более 3 В, типовое справочное значение
Лист № 4
Всего листов 6
Продолжение таблицы 2
Верхние пределы диапазонов D
I
, разрешение R
I
и пределы допускаемой абсолютной
погрешности ΔI установки силы постоянного тока PPMU
D
I
R
I
ΔI
±2 мкА 60 пА
±32 мкА980 пА
±128 мкА3,9 нА0,01∙ D
I
1)
±2 мА 60 нА
±32 мА980 нА
0,01∙ D
0,015∙ D
Верхние пределы диапазонов D
I
, разрешение R
I
и пределы допускаемой абсолютной
погрешности ΔI измерения силы постоянного тока PPMU
D
I
R
I
ΔI
±2 мкА 460 пА
±32 мкА7,3 нА
1)
±128 мА30 нА
I
2)
±2 мА460 нА
I
±32 мА 7,3 мкА
________________
1) Для зоны 1 значений силы тока и напряжения, показанной на рисунке 2.
2) Для зоны 2 значений силы тока и напряжения, показанной на рисунке 2.

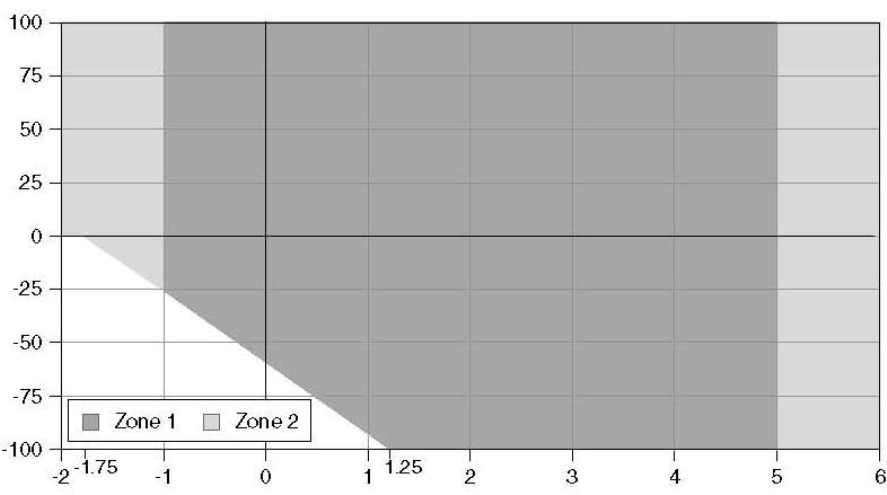

Рисунок 2 – Зоны значений силы тока и напряжения
по горизонтальной оси – значения напряжения, В
по вертикальной оси – значения силы тока, % от верхнего предела диапазона
Зона 1Зона 2
Лист № 5
Всего листов 6
Таблица 3 – Основные технические характеристики
Наименование характеристикиЗначение
Потребляемая мощность от шасси PXI Express, Вт, не более 77
Габаритные размеры, мм
высота131
глубина214
ширина21
Масса, г, не более640
Рабочие условия применения
температура окружающего воздуха, °C
относительная влажность воздуха, %
от 0 до 45
от 10 до 90 (без конденсата)
Знак утверждения типа
наносится на лицевую панель корпуса модулей в виде наклейки и на титульный лист
руководства по эксплуатации типографским способом.
Комплектность средства измерений
представлена в таблице 4.
1 шт.
Кол-во
Таблица 4 – Комплектность модулей
Наименование и обозначение
Генератор-анализатор цифровых сигналов с параметрическим
измерителем модульный NI PXIe-6571
Руководство по эксплуатации 377480A-01 (на компакт-диске)
Методика поверки NI6571/МП-2019
Принадлежности
1 шт.
1 шт.
по заказу
Поверка
осуществляется по документу NI6571/МП-2019 «ГСИ. Генераторы-анализаторы цифровых
сигналов с параметрическим измерителем модульные NI PXIe-6571. Методика поверки»,
утвержденному ЗАО «АКТИ-Мастер» 24.05.2019 г.
Основные средства поверки:
- мультиметр цифровой модульный NI PXI-4071; рег. № 57582-14;
-источник-измерительнапряженияисилытокамодульныйNIPXIe-4136;
рег. № 69739-17.
Допускается применение аналогичных средств поверки, обеспечивающих определение
метрологических характеристик поверяемых средств измерений с требуемой точностью.
Знак поверки наносится лицевую панель корпуса модулей в виде наклейки (место
нанесения показано на рисунке 1) и/или на свидетельство о поверке.
Сведения о методиках (методах) измерений
приведены в эксплуатационном документе
Нормативные документы, устанавливающие требования к генераторам-анализаторам
цифровых сигналов с параметрическим измерителем модульным NI PXIe-6570
ГОСТ 8.027-2001. ГСИ. Государственная поверочная схема для средств измерений
постоянного электрического напряжения и электродвижущей силы
ГОСТ 8.022-91. ГСИ. Государственный первичный эталон и государственная поверочная
схема для средств измерений силы постоянного электрического тока в диапазоне 1·10
-16
÷ 30 А
Лист № 6
Всего листов 6
Изготовитель
Компания “National Instruments Corporation”, Венгрия
Адрес: H-4031 Debrecen, Hatar ut I/A, Hungary
Тел./факс: 36-52-515-400
E-mail
Заявитель
Общество с ограниченной ответственностью «НЭШНЛ ИНСТРУМЕНТС РУС»
(ООО «ЭнАй Рус»)
Адрес: 119361, г. Москва, ул. Озерная, д. 42, офис 1201
Тел.: +7 (495) 783-68-51, факс: +7 (495) 783-68-52
E-mail
Испытательный центр
Закрытое акционерное общество «АКТИ-Мастер» (ЗАО «АКТИ-Мастер»)
Адрес: 127254, г. Москва, Огородный проезд, д. 5, стр. 5
Тел./факс: +7 (495) 926-71-85
Web-сайт:
E-mail
Аттестат аккредитации ЗАО «АКТИ-Мастер» по проведению испытаний средств
измерений в целях утверждения типа № RA.RU.311824 от 14.10.2016 г.
Заместитель
Руководителя Федерального
агентства по техническому
регулированию и метрологииА.В. Кулешов
М.п.« ___ » _______________ 2019 г.
Готовы поверить данное средство измерений.
Поверка средств измерений.
| ГРСИ | Наименование СИ | Тип СИ | Производитель | МПИ | Ссылка |
| 59499-14 | Анализаторы спектра в реальном масштабе времени | RSA5103B, RSA5106B, RSA5115B, RSA5126B, SPECMON3B, SPECMON6B, SPECMON26B | Компания "Tektronix, Inc.", США | 1 год | Перейти |
| 15179-03 | Анализаторы водорода | RH-402, RH-404 | Фирма "Leco", США | 1 год | Перейти |
| 10668-86 | Генераторы сигналов высокочастотные | Г4-174 | П/я А-7859 (ПО им.60-летия Октября), Литва, г.Вильнюс | 2 года | Перейти |
| 60349-15 | Анализаторы вибрации | Snapshot IS | Фирма "Bently Nevada, Inc.", США | 3 года | Перейти |
| 50775-12 | Анализаторы количества и показателей качества электрической энергии | AR6 | Фирма "CIRCUTOR S.A.", Испания | 2 года | Перейти |
Общество с ограниченной ответственностью
"Специализированное управление программ регионального развития"
ООО "СУПРР"
ИНН 7813337035 КПП 781301001 ОГРН 1057813279919
197198, Санкт-Петербург, ул. Шамшева, д. 8, лит. А, пом. 230
8(812)209-15-19
info@saprd.ru
"Специализированное управление программ регионального развития"
ООО "СУПРР"
ИНН 7813337035 КПП 781301001 ОГРН 1057813279919
197198, Санкт-Петербург, ул. Шамшева, д. 8, лит. А, пом. 230
8(812)209-15-19
info@saprd.ru
Поверка средств измерений
ООО "СУПРР"
ИНН 7813337035 КПП 781301001
ОГРН 1057813279919
197198, Санкт-Петербург, ул. Шамшева, д. 8, лит. А, пом. 230
8(812)209-15-19
info@saprd.ru
ИНН 7813337035 КПП 781301001
ОГРН 1057813279919
197198, Санкт-Петербург, ул. Шамшева, д. 8, лит. А, пом. 230
8(812)209-15-19
info@saprd.ru
Поверка средств измерений
