Номер госреестра:
75829-19
Наименование СИ:
Пирометры инфракрасные
Обозначение типа:
DT-820
Производитель:
Фирма "Shenzhen Everbest Machinery Industry Co., Ltd.", Китай
Межповерочный интервал:
1 год
Сведения о типе СИ:
Срок свидетельства
Срок свидетельства:
20.08.2024
Описание типа:
Методика поверки:
Аккредитованная лаборатория
8(812)209-15-19, info@saprd.ru
×
![]()
Приложение к свидетельству № 74733
об утверждении типа средств измерений
Лист № 1
Всего листов 4
ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ
Пирометры инфракрасные DT-820
Назначение средства измерений
Пирометры инфракрасные DT-820 (далее по тексту – пирометры или приборы)
предназначены для бесконтактных измерений температуры поверхностей твердых тел по их
собственному тепловому излучению, при этом размеры отображаемой поверхности объекта
определяются угловым полем зрения пирометров.
Описание средства измерений
Принцип действия пирометров основан на преобразовании потока инфракрасного
излучения исследуемого объекта, переданного через оптическую систему и инфракрасный
фильтр на фотоэлектрический приемник, в электрический сигнал, пропорциональный
температуре, затем сигнал преобразуется внутренней микропроцессорной системой в цифровой
сигнал.
Пирометры представляют собой оптико-электронные устройства, состоящие из:
объектива,фокусирующегоизлучениеобъектанатермоэлектрическийприемники
электронного блока измерения, регистрации и индикации. Микропроцессорная система
пирометров обеспечивает обработку полученного результата измерения и индикацию на
жидкокристаллическом дисплее в виде цифрового сигнала текущего значения измеряемой
температуры объекта. С помощью кнопок управления на дисплее можно отобразить
минимальное и максимальное значение температуры и изменить единицу измерения.
Пирометры оснащены лазерным целеуказателем, который позволяет повысить точность
наведения на объект измерения. Питание пирометров осуществляется при помощи сменной
батареи.

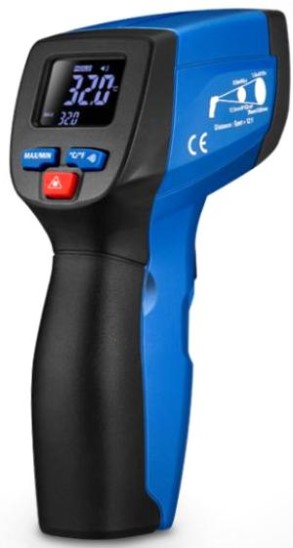

Общий вид пирометров инфракрасных DT-820 приведен на рисунке 1.
Рисунок 1 – Общий вид пирометров инфракрасных DT-820
Пломбирование пирометров не предусмотрено.
Лист № 2
Всего листов 4
Программное обеспечение
Программноеобеспечение(ПО)пирометровсостоиттолькоизвстроенного,
метрологически значимого ПО, расположенного во внутренней памяти электронного блока, и
недоступного для внешней модификации.
Уровень защиты программного обеспечения от непреднамеренных и преднамеренных
изменений – «высокий» в соответствии с рекомендацией по метрологии Р 50.2.077-2014,
программное обеспечение защищено от преднамеренных изменений с помощью специальных
программных средств.
Идентификационные данные встроенной части ПО приведены в таблице 1.
Таблица 1
Идентификационные данные (признаки)
Идентификационное наименование ПО
Номер версии (идентификационный номер) ПО, не ниже
Цифровой идентификатор программного обеспечения
Значение
firmware
V1.0
отсутствует
Метрологические и технические характеристики
Метрологические и основные технические характеристики пирометров инфракрасных
DT-820 приведены в таблице 2.
Наименование характеристики
Значение
0,1
Таблица 2
от -40 до +380
Диапазон измерений температуры, °C
Пределы допускаемой абсолютной погрешности измерений
температуры, °C:
- в диапазоне от -40 до -30 °C включ.
- в диапазоне св. -30 до 0 °C включ.
- в диапазоне св. 0 до +100 °C включ.
- в диапазоне св. +100 до +380 °C включ.
±5,0
±4,0
±3,0
±(0,03∙t +1), где (t –
значение измеряемой
температуры)
150
12:1
от 8 до 14
0,95 (фиксированный)
9 (батарея типа «Крона»)
Время отклика, мс
Разрешающая способность
(цена единицы младшего разряда), °С
Показатель визирования
Спектральный диапазон, мкм
Коэффициент излучения
Напряжение питания, В
Рабочие условия эксплуатации:
- температура окружающей среды, °C
- относительная влажность, %, не более
Габаритные размеры, мм (Длина
´
Ширина
´
Высота)
Масса, г, не более
Средняя наработка на отказ, ч, не менее
Средний срок службы, лет, не менее
от 0 до +50
90
137×39×67
140
40000
5
Знак утверждения типа
наносится на титульный лист руководства по эксплуатации типографским способом или
методом штемпелевания, а также на наклейку, прикрепленную на корпус пирометра.
Лист № 3
Всего листов 4
Комплектность средства измерений
Таблица 3 – Комплектность средства измерений
Наименование
Пирометр
Руководство по эксплуатации (на русском языке)
Методика поверки МП 207-049-2018
Сменная батарея типа «Крона»
Количество
1 шт.
1 экз.
1 экз.
1 шт.
Поверка
осуществляется по документу МП 207-049-2018 «Пирометры инфракрасные DT-820. Методика
поверки», утвержденному ФГУП «ВНИИМС» 20.11.2018 г.
Основные средства поверки:
Рабочие эталоны 2-го разрядов по ГОСТ 8.558-2009 - источники излучения в виде
модели абсолютно черного тела с диапазоном воспроизводимых температур от минус 50 до
плюс 380
°
С.
Допускается применение аналогичных средств поверки, обеспечивающих определение
метрологических характеристик поверяемых СИ с требуемой точностью.
Знак поверки наносится на свидетельство о поверке.
Сведения о методиках (методах) измерений
отсутствуют.
Нормативные и технические документы, устанавливающие требования к пирометрам
инфракрасным DT-820
ГОСТ 28243-96 Пирометры. Общие технические требования
ГОСТ Р 52931-2008 Приборы контроля и регулирования технологических процессов.
Общие технические условия
ГОСТ 8.558-2009 ГСИ. Государственная поверочная схема для средств измерения
температуры
Техническая документация фирмы-изготовителя
Изготовитель
Фирма «SHENZHEN EVERBEST MACHINERY INDUSTRY CO., LTD», КНР
Адрес: 19th Building, 5th Region, Baiwangxin Industry Park,Baimang, Xili, Nanshan,
Shenzhen, China P.C. 518108
Телефон: (86-755)27353188
Факс: (86-755) 27652253/27653699
E-mail:
Web-сайт:
Заявитель
Общество с ограниченной ответственностью «СЕМ ТЕСТ ИНСТРУМЕНТ»
(ООО «СЕМ ТЕСТ ИНСТРУМЕНТ»)
ИНН 5024126805
Адрес: 143441, Московская обл., Красногорский р-н, почтовое отделение Путилково,
улица 69 км МКАД, комплекс ЗАО «ГРИНВУД», строение 1, помещение 32
Телефон: +7 (495) 213-31-68
E-mail:
Web-сайт:
Лист № 4
Всего листов 4
научно-
средств
Испытательный центр
Федеральноегосударственноеунитарноепредприятие«Всероссийский
исследовательский институт метрологической службы»
Адрес: 119361, г. Москва, ул. Озерная, д. 46
Телефон/факс: +7 (495) 437-55-77 / 437-56-66
E-mail:
Web-сайт:
Аттестат аккредитации ФГУП «ВНИИМС» по проведению испытаний
измерений в целях утверждения типа № 30004-13 от 29.03.2018 г.
Заместитель
Руководителя Федерального
агентства по техническому
регулированию и метрологииА.В. Кулешов
М.п.« ___ » _______________ 2019 г.
