Приложение к свидетельству № 74730
об утверждении типа средств измерений
Лист № 1
Всего листов 10
ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ
Датчики давления РSE
Назначение средства измерений
Датчики давления РSE (далее по тексту – датчики) предназначены для измерений и
преобразований избыточного давления и разности давлений жидкостей и газов, а также
разрежения газов в нормированный выходной сигнал постоянного тока или напряжения.
Описание средства измерений
Принцип действия датчиков основан на упругой деформации чувствительного элемента,
на который нанесены полупроводниковые тензорезисторы, соединенные в мостовую схему.
Измеряемое давление подводится через штуцер в рабочую полость датчика. Под воздействием
измеряемого давления чувствительный элемент деформируется, что приводит к изменению
электрического сопротивления тензорезисторов и разбалансу мостовой схемы. При этом
возникает электрический сигнал, пропорциональный измеряемому давлению, который
поступает на вход электронного блока датчика, где преобразуется в нормированный выходной
электрический сигнал постоянного тока или напряжения.
Конструктивно датчики выполнены в виде единого корпуса, в котором расположен
чувствительный элемент и электронный блок.
Датчики имеют 22 модификации, которые отличаются диапазоном измерений давления,
пределами погрешностей, значением испытательного давления и диапазоном рабочих
температур. Датчики модификации РSЕ550 предназначены для измерений разности давлений,
остальные модификации датчиков – для измерений избыточного давления и избыточного
давления-разрежения.
Пломбировка корпуса датчика не предусмотрена.
Общий вид датчиков приведен на рисунках 1 - 7.

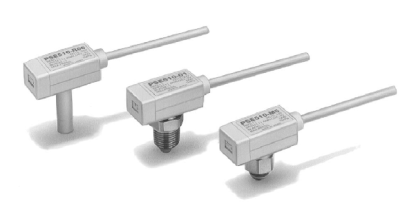

Рисунок 1 – Общий вид
датчиков давления PSE
модификаций PSE510; PSE511; PSE512
Рисунок 2 – Общий вид
датчиков давления PSE
модификации PSE520
Лист № 2
Всего листов 10
Рисунок 3 – Общий вид
датчиков давления PSE
модификаций PSE530; PSE531; PSE532;
PSE533
Рисунок 4 – Общий вид
датчиков давления PSE
модификаций PSE540; PSE541; PSE543
Рисунок 5 – Общий вид
датчиков давления PSE
модификации PSE550
Рисунок 6 – Общий вид
датчиков давления PSE
модификаций PSE560; PSE561; PSE563;
PSE564

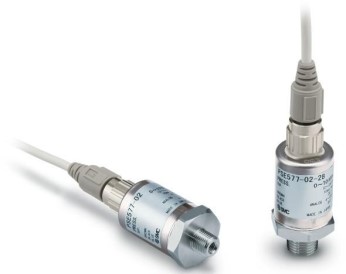

Рисунок 7 – Общий вид
датчиков давления PSE
модификаций PSE570; PSE573; PSE574;
PSE575; PSE576; PSE577
Программное обеспечение
отсутствует.
Лист № 3
Всего листов 10
Метрологические и технические характеристики
±
0,5;
±
1
Зние
Таблица 1 – Метрологические характеристики датчиков модификаций PSE510; PSE511;
PSE512; PSE520
Наименование характеристики
PSE510PSE511
ачен
PSE512PSE520
Вид измеряемого давления избыточное
Диапазон измерений давления, МПаот 0 до 1от -0,1 до 0от 0 до 0,1от 0 до 1
Пределы допускаемой приведенной
основной погрешности,
g
, % от
диапазона измерений (ДИ)
(1)
±1,0
±2,0
±0,3±0,4
Пределы дополнительной погрешности,
вызванной изменением температуры
окружающей среды на каждые 10 °С, δ,
% от ДИ
Пределы дополнительной погрешности,
вызванной изменением напряжения
питания от номинального значения, % от
диапазона измерений
(1)
Нормальные условия измерений:
- температура окружающей среды, °Сот +20 до +30
- относительная влажность, % от 30 до 80
- атмосферное давление, кПаот 84 до 106,7
(1)
Конкретное значение погрешности указывается в паспорте на датчик.
-
30
10
30
32
62
--
Зние
Таблица 2 – Основные технические характеристики датчиков модификаций PSE510; PSE511;
PSE512; PSE520
Наименование характеристики
PSE510PSE511
ачен
PSE512PSE520
Предельное допускаемое давление, МПа 1,5 0,2 2
Выходной сигнал
Вот 1 до 5
Напряжениепитания постоянноготока, В 18
Допускаемые пределы питания
постоянноготока, Вот 12 до 24
Потребляемая мощность, В·А, не более 0,24
0,1
0,3
от-10 до+70
Габаритные размеры, мм, не более
диаметр корпуса
длина
ширина
высота
Масса, кг, не более
Условия эксплуатации:
- температура окружающей среды, °С
- относительная влажность, %, не более
- атмосферное давление, кПа
Средняя наработка на отказ, ч
Средний срок службы, лет
от 0 до +50
80
от 84 до 106,7
20000
8
Лист № 4
Всего листов 10
Зние
±0,4
±
1
Таблица 3 – Метрологические характеристики датчиков модификаций PSE530; PSE531;
PSE532; PSE533
Наименование характеристики
PSE530PSE531
ачен
PSE532PSE533
Вид измеряемого давления избыточное
Диапазон измерений давления, МПаот 0 до 1от-0,1 до 0от 0 до 0,1от-0,1 до 0,1
Пределы допускаемой приведенной
основной погрешности,
g
, % от±2,0
диапазона измерений (ДИ)
Пределы дополнительной погрешности,
вызванной изменением температуры
окружающей среды на каждые 10 °С, δ,
% от ДИ
Пределы дополнительной погрешности,
вызванной изменением напряжения
питания от номинального значения, % от
диапазона измерений
Нормальные условия измерений:
- температура окружающей среды, °Сот +20 до +30
- относительная влажность, % от 30 до 80
- атмосферное давление, кПаот 84 до 106,7
12
30
--
Зние
Таблица 4 – Основные технические характеристики датчиков модификаций PSE530; PSE531;
PSE532; PSE533
Наименование характеристики
PSE530PSE531
ачен
PSE532PSE533
Предельное допускаемое давление, МПа 1,5 0,5
Выходной сигнал
Вот 1 до 5
Напряжениепитания постоянноготока, В 18
Допускаемые пределы питания
постоянноготока, Вот 12 до 24
Потребляемая мощность, В·А, не более 0,36
0,1
Габаритные размеры, мм, не более
диаметр корпуса
длина
ширина
высота
Масса, кг, не более
Условия эксплуатации:
- температура окружающей среды, °С
- относительная влажность, %, не более
- атмосферное давление, кПа
Средняя наработка на отказ, ч
Средний срок службы, лет
от 0 до +50
80
от 84 до 106,7
20000
8
Лист № 5
Всего листов 10
Зние
Таблица 5 – Метрологические характеристики датчиков модификаций PSE540; PSE541;
PSE543; PSE550
Наименование характеристики
PSE540PSE541
ачен
PSE543PSE550
разность
Вид измеряемого давленияизбыточное
давлений
Диапазон измерений давления, МПа от 0 до 1 от -0,1 до 0
от -0,1 до от 0 до
0,10,002
±0,4±0,6
±
0,8
±0,5
Пределы допускаемой приведенной
основной погрешности,
g
, % от±2,0±1,0
диапазона измерений (ДИ)
Пределы дополнительной погрешности,
вызванной изменением температуры
окружающей среды на каждые 10 °С, δ,
% от ДИ
Пределы дополнительной погрешности,
вызванной изменением напряжения
питания от номинального значения, % от
ДИ
Нормальные условия измерений:
- температура окружающей среды, °Сот +20 до +30
- относительная влажность, % от 30 до 80
- атмосферное давление, кПаот 84 до 106,7
Зние
Таблица 6 – Основные технические характеристики датчиков модификаций PSE540; PSE541;
PSE543; PSE550
Наименование характеристики
PSE540PSE541
ачен
PSE543PSE550
Предельное допускаемое давление, МПа 1,5 0,5 -
Выходной сигнал
В от 1 до 5 от 1 до 5
мА - от 4 до 20
Напряжениепитания постоянноготока, В18
Допускаемые пределы питания
постоянноготока, Вот 12 до 24
Потребляемая мощность, В·А, не более 0,36
- -
18 46
10 37
21 25
0,10,12
Габаритные размеры, мм, не более
диаметр корпуса
длина
ширина
высота
Масса, кг, не более
Условия эксплуатации:
- температура окружающей среды, °С
- относительная влажность, %, не более
- атмосферное давление, кПа
Средняя наработка на отказ, ч
Средний срок службы, лет
от 0 до +50
80
от 84 до 106,7
20000
8
Лист № 6
Всего листов 10
Зние
0,1
Таблица 7 – Метрологические характеристики датчиков модификаций PSE560; PSE561;
PSE563; PSE564
Наименование характеристики
PSE560PSE561
ачен
PSE563PSE564
Вид измеряемого давления избыточное
Диапазон измерений давления, МПаот 0 до 1от -0,1 до 0
от -0,1 до
от 0 до 0,5
±0,4
±
0,3
Пределы допускаемой приведенной
основной погрешности,
g
, % от±1,0
диапазона измерений (ДИ)
Пределы дополнительной погрешности,
вызванной изменением температуры
окружающей среды на каждые 10 °С, δ,
% от ДИ
Пределы дополнительной погрешности,
вызванной изменением напряжения
питания от номинального значения, % от
ДИ
Нормальные условия измерений:
- температура окружающей среды, °Сот +20 до +30
- относительная влажность, % от 30 до 80
- атмосферное давление, кПаот 84 до 106,7
24
65
--
Зние
Таблица 8 – Основные технические характеристики датчиков модификаций PSE560; PSE561;
PSE563; PSE564
Наименование характеристики
PSE560PSE561
ачен
PSE563PSE564
Предельное допускаемое давление, МПа 1,5 0,5 0,75
Выходной сигнал
Вот 1 до 5
мА от 4 до 20
Напряжениепитания постоянноготока, В18
Допускаемые пределы питания
постоянноготока, Вот 12 до 24
Потребляемая мощность, В·А, не более 0,24
0,12
Габаритные размеры, мм, не более
диаметр корпуса
длина
ширина
высота
Масса, кг, не более
Условия эксплуатации:
- температура окружающей среды, °С
- относительная влажность, %, не более
- атмосферное давление, кПа
Средняя наработка на отказ, ч
Средний срок службы, лет
от -10 до +60
80
от 84 до 106,7
20000
8
Лист № 7
Trial листов 10
начение
±0,4±0,5
±
0,3
Таблица 9 – Метрологические характеристики датчиков модификаций PSE570; PSE573; PSE574
Наименование характеристики
PSE570
З
PSE573PSE574
Вид измеряемого давленияизбыточное
Диапазон измерений давления, МПаот 0 до 1от -0,1 до 0от 0 до 0,5
Пределы допускаемой приведенной
основной погрешности,
g
, % от±1,0
диапазона измерений (ДИ)
Пределы дополнительной погрешности,
вызванной изменением температуры
окружающей среды на каждые 10 °С, δ,
% от ДИ
Пределы дополнительной погрешности,
вызванной изменением напряжения
питания от номинального значения, % от
диапазона измерений
Нормальные условия измерений:
- температура окружающей среды, °Сот +20 до +30
- относительная влажность, % от 30 до 80
- атмосферное давление, кПаот 84 до 106,7
24
62
--
Таблица 10 – Основные технические характеристики датчиков модификаций PSE570; PSE573;
PSE574
Значение
Наименование характеристики
PSE570PSE573PSE574
Предельное допускаемое давление, МПа 3,0 0,6 1,5
Выходной сигнал
Вот 1 до 5
мА от 4 до 20
Напряжениепитания постоянноготока, В18
Допускаемые пределы питания
постоянноготока, Вот 12 до 24
Потребляемая мощность, В·А, не более 0,24
0,12
Габаритные размеры, мм, не более
диаметр корпуса
длина
ширина
высота
Масса, кг, не более
Условия эксплуатации:
- температура окружающей среды, °С
- относительная влажность, %, не более
- атмосферное давление, кПа
Средняя наработка на отказ, ч
Средний срок службы, лет
от -10 до +60
80
от 84 до 106,7
20000
8
Лист № 8
Всего листов 10
модификаций
PSE575; PSE576;
±2,5
±0,6
±
0,5
Таблица 11 – Метрологические характеристики датчиков
PSE577
PSE577
Значение
PSE576
избыточное
от 0 до 5
от 0 до 10
Наименование характеристики
PSE575
Вид измеряемого давления
Диапазон измерений давления, МПаот 0 до 2
Пределы допускаемой приведенной
основной погрешности,
g
, % от
диапазона измерений (ДИ)
Пределы дополнительной погрешности,
вызванной изменением температуры
окружающей среды на каждые 10 °С, δ,
% от ДИ
Пределы дополнительной погрешности,
вызванной изменением напряжения
питания от номинального значения, % от
диапазона измерений
Нормальные условия измерений:
- температура окружающей среды, °С
- относительная влажность, %
- атмосферное давление, кПа
от +20 до +30
от 30 до 80
от 84 до 106,7
24
62
--
Таблица 12 – Основные технические характеристики датчиков модификаций PSE575; PSE576;
PSE577
Значение
Наименование характеристики
PSE575PSE576PSE577
Предельное допускаемое давление, МПа 5,0 12,5 30,0
Выходной сигнал
Вот 1 до 5
мА от 4 до 20
Напряжениепитания постоянноготока, В18
Допускаемые пределы питания
постоянноготока, Вот 12 до 24
Потребляемая мощность, В·А, не более 0,24
0,12
Габаритные размеры, мм, не более
диаметр корпуса
длина
ширина
высота
Масса, кг, не более
Условия эксплуатации:
- температура окружающей среды, °С
- относительная влажность, %, не более
- атмосферное давление, кПа
Средняя наработка на отказ, ч
Средний срок службы, лет
от -10 до +60
80
от 84 до 106,7
20000
8
Лист № 9
Всего листов 10
Знак утверждения типа
наносится на корпус датчика методом наклейки или иным методом, на титульный лист
паспорта типографским способом.
Комплектность средства измерений
Таблица 17 – Комплектность средства измерений
Наименование
Датчик
Паспорт
ОбозначениеКол-во
согласно заказу 1 шт.
-1 экз.
МП 231-0063-2019
-
1 экз.
1 шт.
(1)
Методика поверки
Кабель с разъемом
(1)
по дополнительному заказу
Поверка
осуществляется по документу МП 231-0063-2019 «ГСИ. Датчики давления PSE. Методика
поверки» утвержденномуФГУП «ВНИИМим. Д.И. Менделеева» 25 марта2019 г.
Основные средства поверки:
Калибраторы давления портативные Метран 501-ПКД-Р (регистрационный номер
22307-09).
Вольтметры цифровые универсальные В7-89 (регистрационный номер 72774-18).
Допускается применение аналогичных средств поверки, обеспечивающих определение
метрологических характеристик поверяемых СИ с требуемой точностью.
Знак поверки наносится на свидетельство о поверке и (или) паспорт.
Сведения о методиках (методах) измерений
приведены в эксплуатационном документе.
Нормативные и технические документы, устанавливающие требования к датчикам
давления РSE
Приказ Росстандарта от 29.06.2018 г. № 1339 «Об утверждении государственной
поверочной схемы для средств измерений избыточного давления до 4000 МПа»
ГОСТ Р 8.802-2012 ГСИ. Государственная поверочная схема для средств измерений
избыточного давления до 250 МПа
ГОСТ 8.187-76 ГСИ. Государственный специальный эталон и общесоюзная поверочная
схема для средств измерений разности давлений до 4·10
4
Па
Техническая документация фирмы «SMC Corporation», Япония
Изготовитель
«SMC Corporation», Япония
Адрес: Akihabara UDX 15F, 4-14-1, Sotokanda, Chiyoda-ku, Tokyo 101-0021, Japan
Телефон: 81-03-5207-8271
Лист № 10
Всего листов 10
Заявитель
Общество с ограниченной ответственностью «ЭС ЭМ СИ Пневматик»
(ООО «ЭС ЭМ СИ Пневматик»)
Юридический адрес: 199004, г. Санкт-Петербург, Средний пр. В.О., 36/40
Адрес: 196066, г. Санкт-Петербург, Московский пр., 212, БЦ «Московский», офис 0012
Телефон: (812) 718-54-45
Факс: (812) 718-54-49
Web-сайт: smc-pneumatik.ru
E-mail:
научно-
области
Испытательный центр
Федеральноегосударственноеунитарноепредприятие«Всероссийский
исследовательский институт метрологии им. Д.И. Менделеева»
Адрес: 190005, г. Санкт-Петербург, Московский пр., 19
Телефон: (812) 251-76-01
Факс: (812) 713- 01-14
Web-сайт:
E-mail:
Регистрационный номер RA.RU.311541 в Реестре аккредитованных лиц в
обеспечения единства измерений Росаккредитации.
Заместитель
Руководителя Федерального
агентства по техническому
регулированию и метрологииА.В. Кулешов
М.п.« ___ » _______________ 2019 г.
Готовы поверить данное средство измерений.
Поверка средств измерений.
| ГРСИ | Наименование СИ | Тип СИ | Производитель | МПИ | Ссылка |
| 64930-16 | Датчики температуры цифровые | 5200 | ООО "НПЦ "Динамика", г.Омск | 4 года | Перейти |
| 26767-04 | Приборы для измерения артериального давления | BP3AS1-2, BP3AC1-1, BP3 AX1 | Фирма "Microlife AG", Швейцария | 1 год | Перейти |
| 25211-12 | Датчики температуры | ПИМБ-901 ИЦФР.405212.002 | ООО "НПО САРОВ-ВОЛГОГАЗ", г.Саров | 1,5 года | Перейти |
| 67784-17 | Датчики комбинированные электронные тока и напряжения | SMT | Фирма "Limited Liability Company SGE S.R.L.", Италия | 8 лет | Перейти |
| 68774-17 | Датчики давления интеллектуальные | DIF D1 | ООО НПФ "ЛГ автоматика", г.Москва | 3 года | Перейти |
Общество с ограниченной ответственностью
"Специализированное управление программ регионального развития"
ООО "СУПРР"
ИНН 7813337035 КПП 781301001 ОГРН 1057813279919
197198, Санкт-Петербург, ул. Шамшева, д. 8, лит. А, пом. 230
8(812)209-15-19
info@saprd.ru
"Специализированное управление программ регионального развития"
ООО "СУПРР"
ИНН 7813337035 КПП 781301001 ОГРН 1057813279919
197198, Санкт-Петербург, ул. Шамшева, д. 8, лит. А, пом. 230
8(812)209-15-19
info@saprd.ru
Поверка средств измерений
ООО "СУПРР"
ИНН 7813337035 КПП 781301001
ОГРН 1057813279919
197198, Санкт-Петербург, ул. Шамшева, д. 8, лит. А, пом. 230
8(812)209-15-19
info@saprd.ru
ИНН 7813337035 КПП 781301001
ОГРН 1057813279919
197198, Санкт-Петербург, ул. Шамшева, д. 8, лит. А, пом. 230
8(812)209-15-19
info@saprd.ru
Поверка средств измерений
