Номер госреестра:
75772-19
Наименование СИ:
Анализаторы топлив
Обозначение типа:
MINISCAN IRVision
Производитель:
Фирма "Grabner Instruments Messtechnik GmbH", Австрия
Межповерочный интервал:
1 год
Сведения о типе СИ:
Срок свидетельства
Срок свидетельства:
19.08.2024
Описание типа:
Методика поверки:
-
Аккредитованная лаборатория
8(812)209-15-19, info@saprd.ru
×
![]()
Приложение к свидетельству № 74666
об утверждении типа средств измерений
Лист № 1
Всего листов 6
ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ
Анализаторы топлив MINISCAN IRVision
Назначение средства измерений
Анализаторы топлив MINISCAN IRVision (далее - анализаторы) предназначены для
измерений массовой/объемной доли бензола, эфиров в бензинах, плотности, детонационной
стойкости бензинов (октанового числа по моторному и исследовательскому методам),
самовоспламеняяемости (цетанового числа) дизельных топлив.
Описание средства измерений
Принцип действия анализаторов основан на измерении поглощения анализируемой
пробой топлива инфракрасного излучения в диапазоне волновых чисел от 550 до 7000 см
-1
.
Полученный спектр поглощения исследуемой пробы топлива сравнивается со спектрами
образцов из библиотеки, хранящейся в памяти микропроцессора, и анализатор рассчитывает
содержания определяемых компонентов на основе полученных спектральных данных
Анализаторы представляют собой ИК - спектрометр с преобразованием Фурье.
Анализатор включает оптическую систему, высокоточную систему сканирования ИК спектра,
систему автоматической подачи пробы в измерительную ячейку, механизмы управления
работой анализатора, микропроцессор, дисплей. Результаты измерений выводятся на дисплей и
сохраняются в памяти анализатора или на внешнем устройстве. Анализатор имеет 4 USB порта
для подключения клавиатуры, принтера, съемных флеш-накопителей и др. внешних устройств.
Управление работой анализатора осуществляется с помощью сенсорного дисплея.
Анализаторы могут эксплуатироваться как в стационарных условиях, так и в составе
передвижных лабораторий.
Общий вид анализаторов приведен на рисунке 1. Пломбирование корпуса анализатора от
несанкционированного доступа не предусмотрено.
Лист № 2
Всего листов 6

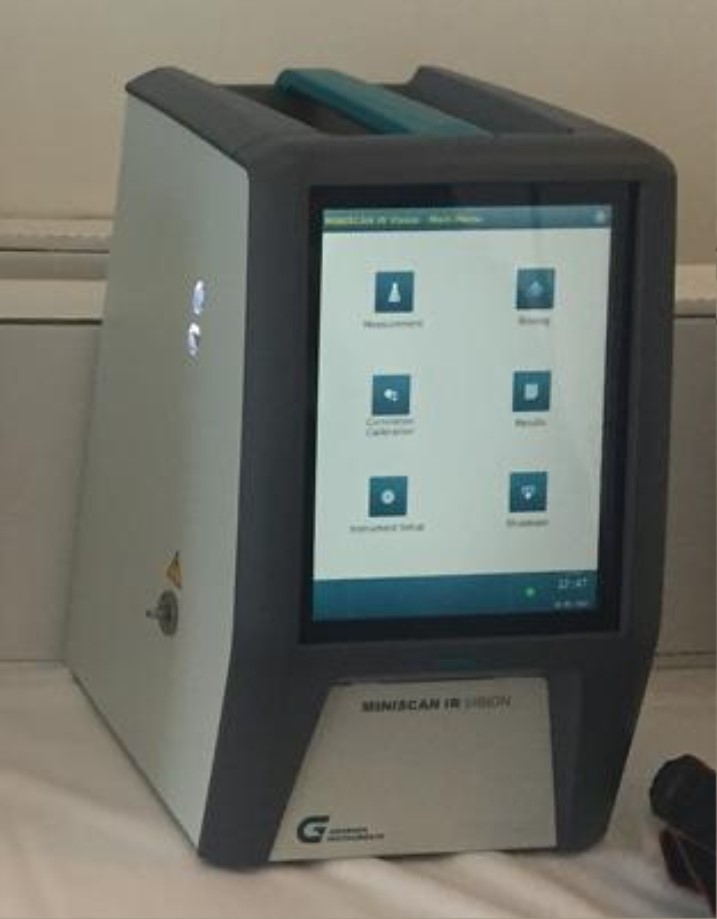

Рисунок 1 — Общий вид анализатора топлив модификации MINISCAN IRVision
Программное обеспечение
Анализаторы имеют встроенное программное обеспечение «MINISCAN IRVision
software», которое позволяет проводить измерения, градуировку, вносить в память данные
новых образцов, изменять модели для расчёта дополнительных параметров топлив, сохранять и
распечатывать результаты измерений. В зависимости от спецификации могут быть доступны
конфигурации для анализа бензина, и/или дизельного топлива, и/или реактивного топлива (в
приборах версии PRO). Идентификация программного обеспечения осуществляется по запросу
пользователя через сервисное меню анализатора путем вывода на экран версии программного
обеспечения. Данное ПО является встроенным и не может быть выделено как самостоятельный
объект.
Защита программного обеспечения осуществлена посредством системы из нескольких
пользовательских уровней, что обеспечивает доступ к меню технического обслуживания только
представителям сервисной службы производителя.
Влияние программного обеспечения учтено при нормировании метрологических
характеристик. Защита встроенного программного обеспечения системы от непреднамеренных
и преднамеренных изменений соответствует уровню «средний» по Р 50.2.077-2014.
Лист № 3
Всего листов 6
Идентификационные данные программного обеспечения приведены в таблице 1.
Таблица 1 - Идентификационные данные программного обеспечения
Идентификационные данные (признаки)Значение
Идентификационное наименование ПО MINISCAN IRVision software
Номер версии ПО, не ниже Графический интерфейс 2.0.0
Спектрометр 2.0.0
База данных 2.0.0
Метрологические и технические характеристики
Значение
от 0,2 до 5
от 0,2 до 10
±10
±20
от 0,5 до 20
±10
от 0,5000 до 1,9990
от 0,6500 до 0,9999
Таблица 2 – Метрологические характеристики
Наименование характеристики
Диапазон измерений массовой/объемной доли бензола
1)
, %:
- стандартный
- расширенный
Пределы допускаемой относительной погрешности измерений
массовой/объемной доли бензола, %, в диапазонах:
- стандартный
- расширенный
Диапазон измерений массовой доли эфиров, %
Пределы допускаемой относительной погрешности измерений
массовой доли эфиров, %
Диапазон показаний плотности, г/см
3
Диапазон измерений плотности, г/см
3
Пределы допускаемой абсолютной погрешности результатов
измерений плотности, г/см
3
±0,0002
от 74 до 96
от 86 до 110
±1,5
от 35 до 65
±2,0
Диапазон измерений октанового числа:
- по моторному методу
- по исследовательскому методу
Пределы допускаемой абсолютной погрешности при измерении
октанового числа
Диапазон измерений цетанового числа дизельных топлив
Пределы допускаемой абсолютной погрешности при измерении
цетанового числа
________________________
1)
Определяется конфигурацией прибора при поставке
Значение
220
Таблица 3 – Основные технические характеристики
Наименование характеристики
Номинальное напряжение питания от сети переменного тока
частотой (50±1) Гц, В
Пределы допускаемого отклонения от номинального напряжения
питания, %
Потребляемая электрическая мощность, Вт, не более
Габаритные размеры (Длина×Ширина×Высота), мм
Масса, кг
Срок службы, лет, не менее
Средняя наработка на отказ, ч
±10
200
253×368×277
12
10
25 000
Лист № 4
Всего листов 6
Значение
Продолжение таблицы 3
Наименование характеристики
Условия эксплуатации:
- температура окружающей среды, °С
- относительная влажность при температуре +25 °С, %
- атмосферное давление, кПа
от +15 до +30
от 10 до 90
от 84 до 107
Таблица 4 - Перечень и диапазоны показаний расчетных физико-химических параметров
ПараметрЗначение
Детонационная стойкость бензина (октановое число)
- по моторному методуот 65 до 105
- по исследовательскому методуот 70 до 110
Самовоспламеняемость (Цетановое число) ДТ от 20 до 80
Цетановый индекс от 9 до 65
Массовая/объемная доля МТБЭ, % от 0 до 20
Массовая/объемная доля ароматических углеводородов от 0 до 80
Массовая/объемная доля бензола, % от 0 до 10
Температура начала кипения,
о
Сот 0 до +250
Температура 10 % отгона,
о
С от +20 до +150
Температура 50 % отгона,
о
С от +20 до +150
Температура 90 % отгона,
о
С от +20 до +250
Температура конца кипения,
о
С от +20 до +380
Температура кристаллизации,
о
С от -80 до +20
Предельная температура фильтруемости,
о
С от -50 до +20
Температура вспышки в закрытом тигле,
о
С от -20 до +100
Давление насыщенных паров продукта, кПаот 40 до 105
Общий кислород по сумме оксигенатов, % от 0 до 5
Знак утверждения типа
наносится типографским способом на титульный лист руководства по эксплуатации, на
лицевую поверхность анализатора методом компьютерной графики или другим методом
(например, в виде наклейки).
Комплектность средства измерений
Обозначение
MINISCAN IRVision
-
Количество
1 шт.
1 шт.
-
-
-
-
1 шт.
1 шт.
1 шт.
1 шт.
Таблица 5 – Комплектность средства измерений
Наименование
Анализатор топлив
Трубка с разъемом Люэра для заполнения
прибора образцом
Контейнер для отходов с крышкой
Трубка для слива образца в контейнер
Кабель питания
Входной фильтр в сборе (включая
металлический фильтр 25 мкм)
Комплект принадлежностей
Руководство по эксплуатации
Методика поверки
-
-
МП 242-2222-2018
1 комплект
1 экз.
1 экз.
Лист № 5
Всего листов 6
Поверка
осуществляется по документу МП 242-2222-2018 «ГСИ. Анализаторы топлив MINISCAN
IRVision. Методика поверки», утвержденному ФГУП «ВНИИМ им. Д.И. Менделеева»
25 июля 2018 г.
Основные средства поверки:
- стандартные образцы состава и свойств бензина автомобильного ГСО 9495-2009,
состава и свойств дизельного топлива ГСО 9493-2009, состава бензола ГСО 7141-95, массовой
и объемной доли бензола в нефтепродуктах ГСО 10185-2013, плотности жидкостей РЭП-1 ГСО
8579-2004, РЭП-2 ГСО 8580-2004, РЭП-3 ГСО 8581-2004, массовой доли метил-трет-
бутилового эфира в бензине ГСО 10561-2015.
Допускается применение аналогичных средств поверки, обеспечивающих определение
метрологических характеристик поверяемых анализаторов с требуемой точностью.
Знак поверки наносится на свидетельство о поверке.
Сведения о методиках (методах) измерений
приведены в эксплуатационном документе.
Нормативные и технические документы, устанавливающие требования к анализаторам
топлив MINISCAN IRVision
Техническая документация фирмы-изготовителя
Изготовитель
Фирма «Grabner Instruments Messtechnik GmbH», Австрия
Адрес: Dr. Otto-Neurath-Gasse 1, A-1220 Vienna, Austria
Телефон: +43/1/282 16 27-0
Факс: +43/1/280 73 34
Е-mail:
Web-сайт:
Заявитель
Общество с ограниченной ответственностью «СокТрейд Ко»
(ООО «СокТрейд Ко»)
ИНН 7715359471
Адрес: 127273, г. Москва, Алтуфьевское шоссе, д. 60
Телефон (факс): +7 (495) 604-44-44
Е-mail:
Лист № 6
Всего листов 6
научно-
области
Испытательный центр
Федеральноегосударственноеунитарноепредприятие«Всероссийский
исследовательский институт метрологии им. Д.И. Менделеева»
Адрес:190005, г. Санкт-Петербург, Московский пр., д. 19
Телефон: +7 (812) 251-76-01, факс: +7 (812) 713-01-14
Web-сайт:
E-mail:
Регистрационный номер RA.RU.311541 в Реестре аккредитованных лиц в
обеспечения единства измерений Росаккредитации.
Заместитель
Руководителя Федерального
агентства по техническому
регулированию и метрологииА.В. Кулешов
М.п.« ___ » _______________ 2019 г.
