Номер госреестра:
75747-19
Наименование СИ:
Измерители комбинированные
Обозначение типа:
Testo 160
Производитель:
Фирма "Testo Instruments (Shenzhen) Co. Ltd.", Китай
Межповерочный интервал:
2 года
Сведения о типе СИ:
Срок свидетельства
Срок свидетельства:
19.08.2024
Описание типа:
Методика поверки:
-
Аккредитованная лаборатория
8(812)209-15-19, info@saprd.ru
×
![]()
Приложение к свидетельству № 74640
об утверждении типа средств измерений
Лист № 1
Всего листов 5
ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ
Измерители комбинированные Testo 160
Назначение средства измерений
Измерители комбинированные Testo 160 предназначены для измерений температуры, от-
носительной влажности, освещенности и энергетической освещенности в ультрафиолетовой об-
ласти спектра.
Описание средства измерений
Принцип действия измерителей комбинированных Testo 160 основан на преобразовании
первичным преобразователем измеряемого параметра в электрический сигнал, который посту-
пает в электронный блок для дальнейшей обработки и передачи измерительной информации по
беспроводной сети Wi-Fi.
Конструктивно измерители комбинированные Testo 160 выпускаются в пластмассовых
корпусах, состоящих из двух частей, склеенных друг с другом. Вскрытие корпуса не возможно.
На тыльной стороне корпуса имеется ниша для установки элементов питания, закрывающаяся
крышкой. Подключение внешнего источника питания возможно через разъем Micro-USB.
Рисунок 1.1 – Testo
160 ТН
Рисунок 1.2 – Testo
160 E
Рисунок 1.3 – Testo
160 ТНЕ
Рисунок 1.4 – Testo
160 THL
Рисунок 1 – Общий вид измерителей комбинированных Testo 160
Измерители комбинированные Testo 160 выпускают следующих модификаций:
−Testo 160 ТН (Рисунок 1.1) – предназначены для измерений температуры и от-
носительной влажности воздуха встроенным датчиком температуры и влажности (1);
−Testo 160 E (Рисунок 1.2) – предназначены для измерений температуры и отно-
сительной влажности воздуха, освещенности и энергетической освещенности в ближней УФ
области спектра подключаемыми внешними зондами S-ТН (рисунок 2.1), S-Lux (рисунок 2.2) и
S-Lux UV (рисунок 2.3);
−Testo 160 ТНЕ (Рисунок 1.3) – предназначены для измерений температуры и
относительной влажности воздуха встроенным датчиком температуры и влажности (1) или
подключаемым внешним зондом S-ТН (рисунок 2.1), освещенности подключаемым внешним
зондом S-Lux (рисунок 2.2), освещенности и энергетической освещенности в ближней УФ
области спектра подключаемым внешним зондом S-Lux UV (рисунок 2.3);
−Testo 160 THL (Рисунок 1.4) – предназначены для измерений температуры, от-
носительной влажности воздуха, освещенности и энергетической освещенности в ближней УФ
области спектра встроенными датчиками температуры и влажности (1), освещенности (2), энер-
гетической освещенности в ближней УФ области спектра (3).
Лист № 2
Всего листов 5

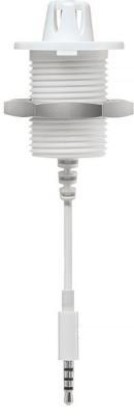

Рисунок 2.1 – Зонд S-ТН
для измерений температуры и
относительной влажности

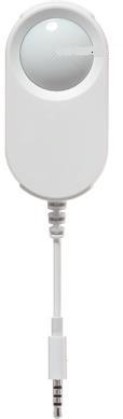

Рисунок 2.2 – Зонд S-Lux
для измерений освещенности

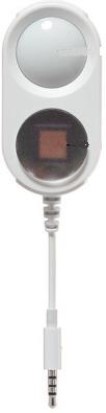

Рисунок 2.3 – Зонд S-Lux UV
для измерений освещенности и
энергетической освещенности
Рисунок 2 – Общий вид подключаемых внешних зондов
Пломбирование измерителей комбинированных Testo 160 не предусмотрено.
Программное обеспечение
Внутреннее (встроенное) программное обеспечение (далее – ПО) представляет собой
микропрограмму, установленную в микропроцессор при изготовлении измерителей комбини-
рованных Testo 160 и не имеет возможности считывания и модификации. Разделение на метро-
логически значимую и незначимую части не предусмотрено. Все встроенное ПО является мет-
рологически значимым.
Программное обеспечение Testo 160 предназначено для преобразования полученного от
первичного преобразователя сигнала в цифровой и сопоставления его соответствующей едини-
це измеряемой величины.
Идентификационные данные программного обеспечения недоступны пользователю.
Конструкция СИ исключает возможность несанкционированного влияния на ПО СИ и
измерительную информацию.
Уровеньзащитыпрограммногообеспечения«высокий»всоответствиис
Р 50.2.077-2014.
Лист № 3
Всего листов 5
Метрологические и технические характеристики
Таблица 1 – Метрологические характеристики
Значение
±0,5
от 10 до 90
-±15
Наименование характеристики
Testo 160 ТН Testo 160 Е Testo 160 ТНЕ Testo 160 ТНL
Диапазон измерений температуры, °С от –10 до +50
Пределы допускаемой абсолютной
погрешности измерений температуры, °С
Диапазон измерений относительной
влажности, %
Пределы допускаемой абсолютной
погрешности измерений относительной
влажности, %:
- встроенным датчиком ±5
- внешним зондом ±3
Диапазон измерений освещенности, лк-от 20 до 20 000
Пределы допускаемой относительной
погрешности измерений освещенности,%
Диапазон измерений энергетической
освещенности, мВт/м
2
-от 10 до 10 000
-
±20
±18
Пределы допускаемой основной
относительной погрешности измерений
энергетической освещенности в-±20
спектральном диапазоне от 305 до
375 нм *, %
Пределы дополнительной погрешности
измерений энергетической
освещенности, вызванный:
- неидеальной спектральной коррекцией
чувствительности зонда, %
- зависимостью чувствительности зонда
от угла падения излучения в диапазоне от
–40 до +40°, %
* - нормируется только для источников естественного света и ксеноновых ламп
6
Значение
от –10 до +50
80
от –20 до +50
5
1
Таблица 2 – Основные технические характеристики
Наименование характеристики
Условия эксплуатации
- температура окружающей среды,
°
С
- относительная влажность, %, не более
Температура транспортировки и хранения,
°
С
Параметры электрического питания:
- от элементов питания (ААА), В
- от trial питания (выходные параметры):
напряжение постоянного тока, В
сила постоянного тока, А
Габаритные размеры (длина×ширина×высота), мм, не более:
- Testo 160 ТН, Testo 160 E, Testo 160 ТНЕ
- Testo 160 ТНL
- зонд S-TH (высота×диаметр)
- зонды S-Lux UV, S-Lux
64×76×22
64×92×24
38×16
28×56×15
Лист № 4
Всего листов 5
Значение
Наименование характеристики
Масса, кг, не более:
- Testo 160 ТН, Testo 160 E, Testo 160 ТНЕ
- Testo 160 ТНL
- зонды S-TH, S-Lux
- зонд S-Lux UV
0,022
0,018
0,013
0,015
Знак утверждения типа
наносится на переднюю панель измерителей комбинированных Testo 160 с помощью наклейки
(рисунок 1) и титульный лист руководства по эксплуатации типографским способом.
Комплектность средства измерений
Таблица 3 – Комплектность средства измерений
НаименованиеОбозначениеКоличество
Измеритель комбинирован- Testo 160 ТН, Testo 160 E, 1 шт.
ный Testo 160 Testo 160 ТНЕ, Testo 160 ТНL
ЗондыS-ТН, S-Lux UV, S-Lux-
Примечание
Модификация в
соответствии с
заказом
В соответствии с
модификацией и
заказом
Элементы питания ААА 4 шт.
Руководство по эксплуатации - 1 экз.
на партию
Методика поверкиРТ-МП-5456-442-20191 экз.
Поверка
осуществляется по документу РТ-МП-5456-442-2019 «ГСИ. Измерители комбинированные
Testo 160. Методика поверки», утвержденному ФБУ «Ростест-Москва» 25 июня 2019 года.
Основные средства поверки:
- термометр эталонный 3-го разряда по ГОСТ 8.558-2009, диапазон измерений от минус
10 до плюс 50
°
С;
- измеритель температуры многоканальный прецизионный МИТ 8 (регистрационный
номер в Федеральном информационном фонде 19736-11);
- гигрометр Rotronic модификации HygroLog NT (регистрационный номер в Федераль-
ном информационном фонде 64196-16);
- группа из трех эталонных светоизмерительных ламп СИС 107-1000 с цветовой темпе-
ратурой 2856 К, рабочий эталон 1-го разряда по ГОСТ 8.023-2014, относительная погрешность
по силе света не более 2,5 %;
- радиометр МКР-УФ «Аргус» (регистрационный номер в Федеральном информацион-
ном фонде 15560-07).
Допускается применение аналогичных средств поверки, обеспечивающих определение
метрологических характеристик поверяемого средства измерений с требуемой точностью.
Знак поверки наносится на свидетельство о поверке.
Сведения о методиках (методах) измерений
приведены в эксплуатационном документе
Лист № 5
Всего листов 5
Нормативные и технические документы, устанавливающие требования к измерителям
комбинированным Testo 160
ГОСТ 8.558-2009 ГСИ. Государственная поверочная схема для средств измерений тем-
пературы
ГОСТ 8.023-2014 ГСИ. Государственная поверочная схема для средств измерений све-
товых величин непрерывного и импульсного излучений
ГОСТ 8.547-2009 ГСИ. Государственная поверочная схема для средств измерений
влажности газов
Техническая документация изготовителя Testo SE &Co. KGaA, Германия
Изготовитель
«Testo Instruments (Shenzhen) Co. Ltd.», Китай
Адрес: China Merchants Guangming Science & Technology Park, Block A, B4 Building,
No. 3009 Guan Guang Road, Guangming New District, SHENZHEN Postal Code 518107
Телефон: +86 755 26 62 67 60
E-mail:
Web-сайт:
Заявитель
Общество с ограниченной ответственностью «Тэсто Рус» (ООО «Тэсто Рус»)
ИНН 7725553742
Адрес: 115054, г. Москва, Большой Строченовский переулок, д. 23В, стр.1
Телефон: +7 (495) 221-62-13
Факс: +7 (495) 221-62-16
E-mail:
Web-сайт:
Испытательный центр
Федеральное бюджетное учреждение «Государственный региональный центр стандарти-
зации, метрологии и испытаний в г. Москве» (ФБУ «Ростест–Москва»)
Адрес: 117418, г.Москва, Нахимовский проспект, 31
Телефон: +7 (495) 544-00-00, +7 (499) 129-19-11
Факс: +7 (499) 124-99-96
E-mail:
Web-сайт:
Регистрационный номер RA.RU.310639 в Реестре аккредитованных лиц в области обес-
печения единства измерений Росаккредитации.
Заместитель
Руководителя Федерального
агентства по техническому
регулированию и метрологииА.В. Кулешов
М.п.« ___ » _______________ 2019 г.
