Приложение к свидетельству № 74618
об утверждении типа средств измерений
Лист № 1
Всего листов 11
ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ
Система измерительно-информационная СИИ ПВ-01
Назначение средства измерений
Система измерительно-информационная СИИ ПВ-01 (далее - Система) предназначена
для измерений количества тепловой энергии и параметров теплоносителя (массовый расход,
масса, температура, давление) в водяных и паровых системах теплоснабжения, параметров хи-
мически очищенной воды и обессоленной воды (массовый расход, масса, температура, давле-
ние, количество тепловой энергии), получаемых ООО «КИНЕФ» от филиала ПАО «ОГК-2» -
Киришская ГРЭС г. Кириши, Ленинградской области, и используемых в водяных и паровых
системах теплоснабжения.
Описание средства измерений
Принцип действия системы основан на применении измерительных компонентов систе-
мы (средств измерений) для измерения тепловой энергии, количества и параметров теплоноси-
теля (вода, перегретый пар, химически очищенная и обессоленная вода), зарегистрированных в
Федеральном информационном фонде по обеспечению единства измерений и объединенных в
измерительную систему с помощью контроллеров измерительных ROC 827.
Система работает следующим образом:
- расходомеры Mass ProBar (осредняющие напорные трубки «ANNUBAR DIAMOND
II+», «ANNUBAR 485» и преобразователи многопараметрические 3051SMV) измеряют массо-
вые расходы в трубопроводах пара 7 ата, 14 ата и 1,6 МПа.
- измерительные комплексы с применением стандартных сужающих устройств (стан-
дартные диафрагмы и преобразователи многопараметрические 3095, 3051SMV) измеряют мас-
совый расход в трубопроводах водяной системы теплоснабжения, трубопроводе химически
очищенной воды, обессоленной воды и трубопроводе пара высокого давления 7 МПа.
Для обеспечения требуемого диапазона измерений массового расхода в трубопроводах:
- химически очищенной воды установлено по два преобразователя многопараметриче-
ских 3095/3051SMV;
- обессоленной воды и пара 7 МПа установлено по два преобразователя многопарамет-
рических 3051SMV.
Термометры, датчики температуры и преобразователи давления измеряют температуру и
избыточное давление в трубопроводах водяной системы теплоснабжения, трубопроводе хими-
чески очищенной воды, трубопроводе обессоленной воды и паропроводах на границе балансо-
вой принадлежности. Также измеряется температура и давление в трубопроводе холодной во-
ды, используемой для подпитки систем теплоснабжения, барометрическое давление и темпера-
тура воздуха. Результаты измерений давления, температуры и массового расхода теплоносите-
лей поступают в контроллеры ROC 827 по аналоговым входам (4-20) мА, где выполняется пре-
образование аналоговых сигналов в значения измеряемых величин и вычисление количества
тепловой энергии и массы теплоносителя.
Измеренные значения передаются в компьютер автоматизированного рабочего места
АРМ СИИ ПВ-01 для отображения.
Система измеряет количество тепловой энергии по двум тепловыводам водяного тепло-
снабжения (прямой и обратный), трубопроводу химически очищенной воды, трубопроводу
обессоленной воды и 8-ми паропроводам систем парового теплоснабжения без возврата кон-
денсата (паропроводы 7 ата № 1, 2, паропроводы 14 ата № 1, 2, 3, 4, паропровод 7 МПа и паро-
провод 1,6 МПа). На АРМ СИИ ПВ-01 отображаются:
-дата и время включения системы, текущие дата и время, время непрерывной нара-
ботки системы за час, текущие и предыдущие сутки, текущие и предыдущие месяцы;
Лист № 2
Всего листов 11
-текущие и средние за час, сутки, месяц значения давлений, температур, массовых
расходов теплоносителя по всем трубопроводам, а также суммарного количества отпущенного
теплоносителя, количества тепловой энергии.
Система также обеспечивает:
-создание и хранение в часовых, суточных и месячных архивах результатов измере-
ний и вычислений;
-создание и вывод на печать отчетов;
-индикацию аварийных ситуаций.
Передача информации на АРМ СИИ ПВ-01 осуществляется по проводной линии связи
Ethernet.
Общий вид шкафа с контроллером ROC Системы представлен на рисунке 1.
Таблица 1.1 - Средства измерений (далее – СИ), входящие в состав Системы
НаименованиеРег. номерКол-воИзготовительПримечание
Преобразователи дав-14061-1511АО «Промышлен-Модель 3051TG3
ления измерительные ная группа «Мет-
3051ран», г. Челябинск
Преобразователи дав-14061-151АО «Промышлен-Модель 3051TG4
ления измерительные ная группа «Мет-
3051ран», г. Челябинск

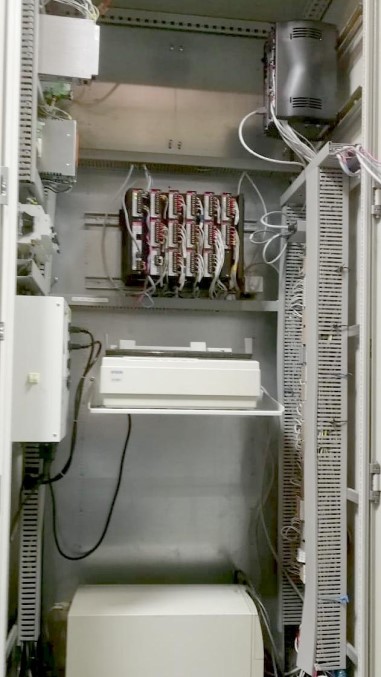

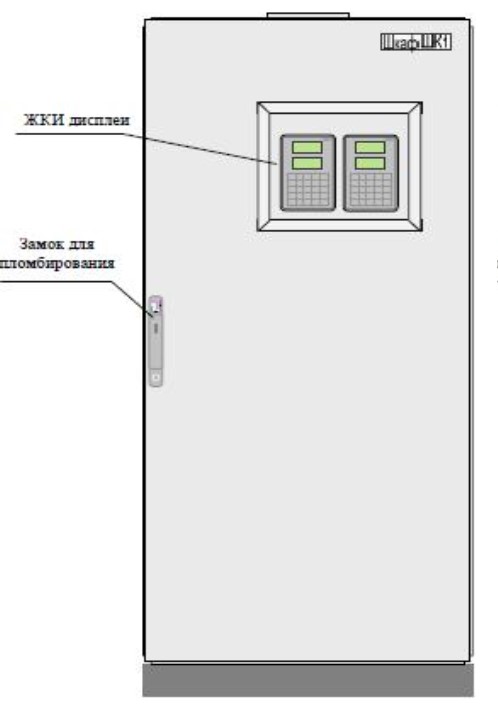

Рисунок 1 - Общий вид шкафа с контроллерами ROC
Средства измерений (далее – СИ), входящие в состав Системы, приведены в таблице 1.1
К
о
нтр
о
лл
е
р
ROC
№
1
Контроллер
ROC №2
Принтер
Источник бесперебойного
питания (ИБП)
Лист № 3
Всего листов 11
Продолжение таблицы 1.1
НаименованиеРег. номер
Преобразователи дав-14061-10
ления измерительные
3051
Кол-воИзготовитель
1 «Emerson Process
Management GmbH
& Co. OHG», Гер-
мания
Примечание
Модель
3051TG3
Преобразователи дав-
ления измерительные
2088
60993-15
1АО «Промышлен-
ная группа «Мет-
ран», г. Челябинск
Модель 2088А
Датчики температуры
ТСПТ Ex, ТСМТ Ex
57176-14
17ООО «ПК «ТЕ-
СЕЙ», г. Обнинск
Модель ТСПТ
Ex
Датчики температуры
ТСПТ, ТСМТ
57175-14
1ООО «ПК «ТЕ-
СЕЙ», г. Обнинск
Модель ТСПТ
Термометры сопро-
тивления платиновые
ТСПТ, медные ТСМТ
и их чувствительные
элементы ЭЧПТ,
ЭЧМТ
36766-09
6ООО «ПК «ТЕ-
СЕЙ», г. Обнинск
Модель ТСПТ
Комплекты термопре-
образователей сопро-
тивления платиновых
ТСПТК
21839-06
1ООО «ПК «ТЕ-
СЕЙ», г. Обнинск
Модель ТСПТК
Преобразователи из-
мерительные
Rosemount 644,
Rosemount 3144Р
56381-14
14АО «Промышлен-
ная группа «Мет-
ран», г. Челябинск
Модель
Rosemount
644H
Преобразователи мно-
гопараметрические
3095 (модификации
3095MV, 3095MA,
3095FT, 3095L,
3095FB, 3095FC)
14682-06
3«Emerson Process
Manage-
ment/Rosemount
Inc», США, Герма-
ния
Модель
3095MA
Преобразователи мно-
гопараметрические
3051SMV
46317-10
1«Emerson Process
Management
GmbH&Co. OHG»,
Германия
Преобразователи мно-
гопараметрические
3051SMV
46317-15
11«Rosemount Inc»,
США; «Emerson
Process Management
GmbH & Co.
OHG», Германия
Контроллеры измери-
тельные ROC/FloBoss
(мод. ROC 306, 312,
364, 809, 827; FloBoss
103, 104, 107, 107Е,
407, 503, 504, 553)
14661-08
1«Emerson Process
Management / Fisher
Controls Interna-
tional Inc. / Remote
Automation Solu-
tions», США
Модель ROC
827
Лист № 4
Всего листов 11
Продолжение таблицы 1.1
НаименованиеРег. номер
Контроллеры измери-59616-15
тельные ROC/FloBoss
(модификаций ROC
809, 809L, 827, 827L и
FloBoss 103, 107,
107Е)
Кол-воИзготовитель
1 «Emerson Process
Management / Re-
mote Automation
Solutions / Fromex
S.A. de C.V.», Мек-
сика
Примечание
Модель ROC
827
Сужающие устройства (далее – СУ), входящие в состав Системы, приведены
в таблице 1.2
Таблица 1.2 - Сужающие устройства (далее – СУ), входящие в состав Системы
Программное обеспечение
Программное обеспечение АРМ СИИ ПВ-01 состоит из нескольких программных ком-
понентов:
Серверное ПО (выполнение бизнес-процессов ПО СИИ ПВ-01);
Клиентское ПО (визуализация бизнес-процессов ПО СИИ ПВ-01).
К метрологически значимой части СИИ ПВ-01 относится: Серверное ПО.
Наименование
Изготовитель
Примечание
Ду 400 – 3 шт.
Ду 600 – 1 шт.
Ду 500 – 2 шт.
Ду 400 – 1 шт.
Ду 400 - 2 шт.
Ду 300 - 1 шт.
Ду 150 - 1 шт.
Ду 300 - 1 шт.
НормативныйКол-
документ во
МИ 2667-20113
Осредняющие напорные трубки
«ANNUBAR DIAMOND II+»
Осредняющие напорные трубки
«ANNUBAR 485»
МИ 2667-20114
Стандартные диафрагмы ДБС-
1,6-400
ГОСТ 8.5862
(1, 2, 5)-2005
«Emerson Proc-
ess Management
GmbH & Co.
OHG»,
Германия;
«Rosemount
Inc», США
АО «Промыш-
ленная группа
«Метран»,
г. Челябинск
Стандартная диафрагма ДБС-10-
300
ГОСТ 8.586 (1,1
2, 5)-2005
АО «Промыш-
ленная группа
«Метран»,
г. Челябинск
Стандартная диафрагма ДКС-10-
150
ГОСТ 8.586 (1,1
2, 5)-2005
АО «Промыш-
ленная группа
«Метран»,
г. Челябинск
Стандартная диафрагма ДФС-
10-300-Б
ГОСТ 8.586 (1,1
2, 5)-2005
АО «Промыш-
ленная группа
«Метран»,
г. Челябинск
Лист № 5
Всего листов 11
Серверное ПО установлено в контроллеры ROC 827, состоит из операционной системы
W68233, приложения Expanded Calculation Set Program, выполняющих сбор, обработку посту-
пающей информации по температуре, расходу и давлению, расчёт плотности, энтальпии, коли-
чества теплоты (тепловой энергии) пара/воды.
Клиентское ПО состоит из приложения, работающего в среде SCADA-системы InTouch
и предназначенного для отображения информации, OPC-сервера MatrikonOPC for ROCPlus,
предназначенного для получения данных из контролеров ROC 827, конвертера протокола
FSGateway, предназначенного для преобразования протокола ОРС в протокол SuiteLink.
На АРМ СИИ ПВ-01 предусмотрено хранение результатов измерения датчиков для их
отображения в виде трендов.
Передача информации из контролеров ROC 827 на АРМ СИИ ПВ-01 происходит сле-
дующим образом: OPC-сервер MatrikonOPC for ROCPlus получает данные из контроллеров
ROC 827 и передает их по протоколу OPC в FSGateway. FSGateway по протоколу SuiteLink
транслирует эти данные в SCADA-систему InTouch, являющуюся интерфейсом оператора.
Защита ПО Системы от непреднамеренных и преднамеренных изменений и обеспечение
его соответствия утвержденному типу, осуществляется путем: разделения, идентификации и
защиты от несанкционированного доступа.
Идентификационные данные программного обеспечения для Серверной части ПО при-
ведены в таблице 2.
Значения
Идентификационные
данные (признаки)
ПО контроллера ROC 827
(Рег.№ 14661-08)
ПО контроллера ROC 827
(Рег.№ 59616-15)
Идентификационное
наименование ПО
W68233
Expanded
Calculation Set
Program
W68233
Expanded
Calculation Set
Program
Номер версии
(идентификационный
номер) ПО
Не ниже
Version 3.50
Не ниже
Version 1.00
Не ниже
Version 3.50
Не ниже
Version 1.00
Таблица 2-
Идентификационные данные программного обеспечения
Встроенное ПО устанавливается на производстве и не имеет внешнего доступа.
Нормирование метрологических характеристик программно-технического комплекса
проведено с учетом того, что программное обеспечение является неотъемлемой частью систе-
мы.
Уровень защиты от непреднамеренных и преднамеренных изменений метрологически
значимой части ПО СИИ ПВ-01 «средний» согласно Р 50.2.077-2014
Метрологические и технические характеристики
от 60 до 150
Значение
Таблица 3 - Метрологические характеристики
Наименование характеристики
ИК учета прямой отопительной воды:
Диапазон измерений массового расхода теплоносителя, полученного по
подающему трубопроводу, т/ч
от 100 до 550
Диапазон измерений температуры теплоносителя, полученного по по-
дающему трубопроводу (после задвижки),
°
С
Лист № 6
Всего листов 11
от 30 до 90
Продолжение таблицы 3
Наименование характеристики
Значение
Диапазон измерений давления теплоносителя, полученного по подаю-
щему трубопроводу (после задвижки), МПа (кгс/см
2
)
от 0,6 до 1,2
(от 6 до 12)
Пределы допускаемой относительной погрешности при измерении мас-
сы теплоносителя водяной системы теплоснабжения, %
Пределы допускаемой абсолютной погрешности при измерении темпе-
ратуры теплоносителя,
°
С
±
2
±
(0,6+0,004t),
где t – текущая
температура,
°
С
Пределы допускаемой приведенной к верхнему пределу измерений по-
грешности при измерении давления теплоносителя, %
±
0,1
Пределы допускаемой относительной погрешности при измерении вре-
мени, %
±
0,05
Пределы допускаемой относительной погрешности при измерении теп-
ловой энергии горячей воды, %
±
4,3
Пределы допускаемой приведенной к верхнему пределу измерений по-
грешности при преобразовании токовых сигналов в значение физиче-
ской величины c учетом проводной линии связи, %
±
0,1
Диапазон измерений массового расхода теплоносителя, возвращенного
по обратному трубопроводу, т/ч
от 100 до 550
ИК учета обратной отопительной воды:
Диапазон измерений температуры теплоносителя, возвращенного по об-
ратному трубопроводу (после задвижки),
°
С
Давление теплоносителя, возвращенного по обратному трубопроводу
(после задвижки), МПа (кгс/см
2
)
от 0,1 до 0,6
(от 1 до 6)
Пределы допускаемой относительной погрешности при измерении мас-
сы теплоносителя-водяной системы теплоснабжения, %
Пределы допускаемой абсолютной погрешности при измерении темпе-
ратуры теплоносителя,
°
С
±
2
±
(0,6+0,004t),
где t – текущая
температура,
°
С
Пределы допускаемой приведенной к верхнему пределу измерений по-
грешности при измерении давления теплоносителя, %
±
0,1
Пределы допускаемой относительной погрешности при измерении вре-
мени, %
±
0,05
Пределы допускаемой относительной погрешности при измерении теп-
ловой энергии горячей воды:
±
4,3
Пределы допускаемой приведенной к верхнему пределу измерений по-
грешности при преобразовании токовых сигналов в значение физиче-
ской величины c учетом проводной линии связи, %
±
0,1
ИК учета пара 7 ата, трубопровод №1,2:
Диапазон измерений массового расхода пара, т/ч
Диапазон измерений температуры пара (после задвижки),
°
С
Давление пара (после задвижки), МПа (кгс/см
2
)
от 25 до125
от 200 до 230
от 0,5 до 0,7
(от 5 до 7)
Пределы допускаемой относительной погрешности при измерении мас-
сы пара, %
±
2
Лист № 7
Всего листов 11
Продолжение таблицы 3
Наименование характеристики
Пределы допускаемой абсолютной погрешности при измерении темпе-
ратуры пара,
°
С
Значение
±
(0,6+0,004t),
где t – текущая
температура,
°
С
Пределы допускаемой приведенной к верхнему пределу измерений по-
грешности при измерении давления пара, %
±
0,1
Пределы допускаемой относительной погрешности при измерении вре-
мени, %
±
0,05
Пределы допускаемой относительной погрешности при измерении теп-
ловой энергии пара паровой системы теплоснабжения, %
±
2,5
Пределы допускаемой приведенной к верхнему пределу измерений по-
грешности при преобразовании токовых сигналов в значение физиче-
ской величины c учетом проводной линии связи, %
±
0,1
ИК пара 14 ата, трубопровод №1,2,3:
Диапазон измерений массового расхода пара, т/ч
Диапазон измерений температуры пара (после задвижки),
°
С
Давление получаемого пара (после задвижки), МПа (кгс/см
2
)
от 25 до 125
от 250 до 350
от 1,0 до 1,6
(от 10 до 16)
Пределы допускаемой относительной погрешности при измерении мас-
сы пара, %
Пределы допускаемой абсолютной погрешности при измерении темпе-
ратуры пара,
°
С
±
2
±
(0,6+0,004t),
где t – текущая тем-
пература, °С
Пределы допускаемой приведенной к верхнему пределу измерений по-
грешности при измерении давления пара, %
±
0,1
Пределы допускаемой относительной погрешности при измерении вре-
мени, %
±
0,05
Пределы допускаемой относительной погрешности при измерении теп-
ловой энергии пара паровой системы теплоснабжения, %
±
2,5
Пределы допускаемой приведенной к верхнему пределу измерений по-
грешности при преобразовании токовых сигналов в значение физиче-
ской величины c учетом проводной линии связи, %
±
0,1
ИК учета пара 14 ата, трубопровод №4:
Диапазон измерений массового расхода пара, т/ч
Диапазон измерений температуры пара (после задвижки),
°
С
Диапазон измерений давления пара (после задвижки), МПа (кгс/см
2
)
от 45 до 200
от 250 до 350
от 1,0 до 1,6
(от 10 до 16)
Пределы допускаемой относительной погрешности при измерении мас-
сы теплоносителя паровой системы теплоснабжения, %
Пределы допускаемой абсолютной погрешности при измерении темпе-
ратуры пара,
°
С
±
2
±
(0,6+0,004t),
где t – текущая
температура,
°
С
Пределы допускаемой приведенной к верхнему пределу измерений по-
грешности при измерении давления пара, %
±
0,1
Лист № 8
Всего листов 11
Продолжение таблицы 3
Наименование характеристики
Значение
Пределы допускаемой относительной погрешности при измерении вре-
мени, %
±
0,05
Пределы допускаемой относительной погрешности при измерении теп-
ловой энергии пара паровой системы теплоснабжения, %
±
2,5
Пределы допускаемой приведенной к верхнему пределу измерений по-
грешности при преобразовании токовых сигналов в значение физиче-
ской величины c учетом проводной линии связи, %
±
0,1
ИК учета химически очищенной воды:
Диапазон измерений массового расхода химически очищенной воды, т/ч
от 10 до 100
Диапазон измерений температуры химически очищенной воды (после
задвижки),
°
С
от 22 до 25
Диапазон измерений давления химически очищенной воды (после за-
движек), МПа (кгс/см
2
)
от 0,4 до 0,9
(от 4 до 9)
Пределы допускаемой относительной погрешности при измерении мас-
сы химически очищенной воды, %
Пределы допускаемой абсолютной погрешности при измерении темпе-
ратуры химически очищенной воды,
°
С
±1,5
±
(0,6+0,004t),
где t – текущая тем-
пература, °С
Пределы допускаемой приведенной к верхнему пределу измерений по-
грешности при измерении давления химически очищенной воды, %
±
0,1
Пределы допускаемой относительной погрешности при измерении вре-
мени, %
±
0,05
Пределы допускаемой относительной погрешности при измерении теп-
ловой энергии химически очищенной воды, %
±2
Пределы допускаемой приведенной к верхнему пределу измерений по-
грешности при преобразовании токовых сигналов в значение физиче-
ской величины c учетом проводной линии связи, %
±
0,1
ИК учета обессоленной воды:
Диапазон измерений массового расхода обессоленной воды, т/ч
от 45 до 450
Диапазон измерений температуры обессоленной воды (после задвиж-
ки),
°
С
от 15 до 60
Диапазон измерений давления обессоленной воды (после задвижки),
МПа (кгс/см
2
)
от 0,5 до 1,0
(от 5 до 10)
Пределы допускаемой относительной погрешности при измерении мас-
сы обессоленной воды, %
Пределы допускаемой абсолютной погрешности при измерении темпе-
ратуры обессоленной воды,
°
С
±1,5
±
(0,6+0,004t),
где t – текущая
температура,
°
С
Пределы допускаемой приведенной погрешности при измерении давле-
ния обессоленной воды, %
±
0,1
Пределы допускаемой относительной погрешности при измерении вре-
мени, %
±
0,05
Пределы допускаемой относительной погрешности при измерении теп-
ловой энергии обессоленной воды, %
±2
Лист № 9
Всего листов 11
Продолжение таблицы 3
Наименование характеристики
Значение
Пределы допускаемой приведенной к верхнему пределу измерений по-
грешности при преобразовании токовых сигналов в значение физиче-
ской величины c учетом проводной линии связи, %
±
0,1
ИК общих замеров:
Диапазон измерений температуры окружающего воздуха,
°
С
Диапазон измерений барометрического давления, кПа (абс.)
Диапазон измерений температуры холодной воды,
°
С
Диапазон измерений давления холодной воды, МПа (кгс/см
2
)
Пределы допускаемой абсолютной погрешности при измерении темпе-
ратуры окружающего воздуха, холодной воды,
°
С
от -50 до +50
от 84 до107
от 4 до 30
от 0,2 до 1,2
(от 2 до 12)
±
(0,6+0,004t),
где t – текущая тем-
пература,
°
С
Пределы допускаемой приведенной к верхнему пределу измерений по-
грешности при измерении барометрического давления, давления холод-
ной воды %
±
0,1
Пределы допускаемой приведенной к верхнему пределу измерений по-
грешности при преобразовании токовых сигналов в значение физиче-
ской величины c учетом проводной линии связи, %
±
0,1
ИК учета пара высокого давления 7 МПа:
Диапазон измерений массового расхода пара, т/ч
Диапазон измерений температуры пара, (после задвижки),
°
С
Диапазон измерений давления пара (после задвижки), МПа (кгс/см
2
)
от 10 до 100
от 435 до 450
от 5,3 до 6,0
(от 53 до 60)
Пределы допускаемой относительной погрешности при измерении мас-
сы теплоносителя паровой системы теплоснабжения, %
Пределы допускаемой абсолютной погрешности при измерении темпе-
ратуры теплоносителя,
°
С
±
2
±
(0,6+0,004t),
где t – текущая
температура,
°
С
Пределы допускаемой приведенной к верхнему пределу измерений по-
грешности при измерении давления, %
±
0,1
Пределы допускаемой относительной погрешности при измерении вре-
мени, %
±
0,05
Пределы допускаемой относительной погрешности при измерении теп-
ловой энергии пара паровой системы теплоснабжения, %
±
2,5
Пределы допускаемой приведенной к верхнему пределу измерений по-
грешности при преобразовании токовых сигналов в значение физиче-
ской величины c учетом проводной линии связи, %
±
0,1
ИК trial пара 1,6 МПа
Диапазон измерений массового расхода пара, т/чот 40 до 100
от 280 до 320
Диапазон измерений температуры пара, (после задвижки),
°
С
Диапазон измерений давления пара (после задвижки), МПа (кгс/см
2
)
от 1,2 до 1,6
(от 12 до 16)
Пределы допускаемой относительной погрешности при измерении мас-
сы теплоносителя паровой системы теплоснабжения, %
±
2
Лист № 10
Всего листов 11
Продолжение таблицы 3
Наименование характеристики
Пределы допускаемой абсолютной погрешности при измерении темпе-
ратуры теплоносителя,
°
С
Значение
±
(0,6+0,004t),
где t – текущая
температура,
°
С
Пределы допускаемой приведенной к верхнему пределу измерений по-
грешности при измерении давления, %
±
0,1
Пределы допускаемой относительной погрешности при измерении вре-
мени, %
±
0,05
Пределы допускаемой относительной погрешности при измерении теп-
ловой энергии пара паровой системы теплоснабжения, %
±
2,5
Пределы допускаемой приведенной к верхнему пределу измерений по-
грешности при преобразовании токовых сигналов в значение физиче-
ской величины c учетом проводной trial связи, %
±
0,1
от+15 до+35
Значение
Таблица 4 - Основные технические характеристики системы
Наименование характеристики
Температура окружающей среды,
°
С:
-ROC 827 ицентральныйкомпьютер
- средстваизмерений (температуры, давления, расхода), устанавливаемыевпо-
мещениях, обогреваемыхшкафахКИП
- средстваизмеренийтемпературы, устанавливаемыенаоткрытыхплощадках
Напряжение питания, В
Частота, Гц
Потребляемая мощность, кВт, не более
Средний срок службы, лет, не менее
от+5 до+35
от- 40 до+50
от 187 до 242
от 49 до 51
1
12
Знак утверждения типа
наносится типографским методом на титульный лист Руководства по эксплуатации и паспорта.
Комплектность средства измерений
-
1
Обозначение
Количество
Таблица 5 - Комплектность средства измерений
Наименование
Система измерительно-информационная СИИ
ПВ-01 в сборе, зав. №4
Персональный компьютер (АРМ СИИ ПВ-01)
Руководство по эксплуатации
Паспорт
Методика поверки
-
-
-
МП 2550-0346-2019
1
1
1
1
Поверка
осуществляетсяподокументуМП2550-0346-2019«ГСИ.Системаизмерительно-
информационная СИИ ПВ-01. Методика поверки», утвержденному ФГУП "ВНИИМ
им. Д.И. Менделеева" 03 апреля 2019 г.
Основные средства поверки:
- средства поверки в соответствии с документами на поверку средств измерений, входя-
щих в состав системы;
- калибратор многофункциональный MCX-II-R (рег. № 21591-01), диапазон воспроизве-
дения силы постоянного тока (0-24) мА, предел основной допускаемой погрешности
ПГ ± (0,012 % от диапазона +1 ед. мл. разряда).
Лист № 11
Всего листов 11
Допускается применение аналогичных средств поверки, обеспечивающих определение
метрологических характеристик поверяемых СИ с требуемой точностью.
Знак поверки наносится на свидетельство о поверке или на паспорт системы.
Сведения о методиках (методах) измерений
приведены в эксплуатационном документе.
Нормативные документы, устанавливающие требования к системе измерительно-
информационной СИИ ПВ-01
ГОСТ Р 8.596-2002 ГСИ. Метрологическое обеспечение измерительных систем. Основ-
ные положения
ГОСТ Р 8.728-2010 ГСИ. Оценивание погрешностей измерений тепловой энергии и мас-
сы теплоносителя в водяных системах теплоснабжения
Изготовитель
Общество с ограниченной ответственностью «Эмерсон» (ООО «Эмерсон»)
ИНН 7705130530
Адрес: 115054, г. Москва, ул. Дубининская, д.53, стр. 5
Телефон: +7 (495) 995-95-59
Факс: +7 (495) 424-88-50
Web-сайт: www. Emerson.com
Е-mail:
Заявитель
Акционерное общество «Специализированная инжиниринговая компания Севзапмонта-
жавтоматика» (АО «СПИК СЗМА»)
ИНН 7801075177
Адрес: 199106, г. Санкт-Петербург, 26-я линия В.О., д. 15, корп. 2, лит. А, Бизнес-центр
«Биржа»
Телефон/факс: +7 (812) 610-78-79
Web-сайт:
Е-mail:
Испытательный центр
Федеральноегосударственноеунитарноепредприятие«Всероссийскийнаучно-
исследовательский институт метрологии им. Д.И. Менделеева»
Адрес: 190005, г. Санкт-Петербург, Московский пр., 19
Телефон: +7 (812) 251-76-01
Факс: +7 (812) 713-01-14
Web-сайт: /
E-mail:
Регистрационный номер RA.RU.311541 в Реестре аккредитованных лиц в области обес-
печения единства измерений Росаккредитации.
Заместитель
Руководителя Федерального
агентства по техническому
регулированию и метрологииА.В. Кулешов
М.п.« ___ » _______________ 2019 г.
Готовы поверить данное средство измерений.
Поверка средств измерений.
