Установки для изучения упругих свойств керна в атмосферных условиях ПИК-УЗ, ГРСИ 75728-19
Номер госреестра:
75728-19
Наименование СИ:
Установки для изучения упругих свойств керна в атмосферных условиях
Обозначение типа:
ПИК-УЗ
Производитель:
АО "Геологика", г.Новосибирск
Межповерочный интервал:
1 год
Сведения о типе СИ:
Срок свидетельства
Срок свидетельства:
19.08.2024
Описание типа:
Методика поверки:
-
Аккредитованная лаборатория
8(812)209-15-19, info@saprd.ru
×
![]()
Приложение к свидетельству № 74616
об утверждении типа средств измерений
Лист № 1
Всего листов 4
ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ
Установки для изучения упругих свойств керна в атмосферных условиях
ПИК-УЗ
Назначение средства измерений
Установки для изучения упругих свойств керна в атмосферных условиях ПИК-УЗ (далее
– установки) предназначены для измерений скорости распространения упругих (продольных и
поперечных)волнвобразцахгорныхпородвсоответствиисаттестованными
(стандартизованными) методиками (методами) измерений (при использовании в сфере
государственного регулирования обеспечения единства измерений).
Пломбирование установок не предусмотрено.
Описание средства измерений
Принцип действия установок основан на измерении скорости распространения упругих
продольных и поперечных (сдвиговых) ультразвуковых волн, которая зависит от структуры
твердой среды. Распространение упругих волн в твердой среде сопровождается постепенным
уменьшением их интенсивности (амплитуды) по мере удаления от источника излучения.
Уменьшение интенсивности (амплитуды) упругих волн происходит в результате поглощения
части энергии упругих колебаний частицами твердой среды и преобразования их в тепловую,
обусловленную взаимным трением частиц твердой среды, совершающих колебательные
движения, а также рассеивания акустической энергии на неоднородностях твердой среды
(порах, трещинах и др.).
Установки состоят из блока управления, устройства для фиксации образцов (пресса),
персонального компьютера с программным обеспечением, осциллографа Rigol 1102E.
Управление работой установки, сбор и хранение данных осуществляются при помощи
персонального компьютера и специального программного обеспечения.
Общий вид установки, обозначение места нанесения знака поверки представлены на
рисунке 1.
Место нанесения знака поверки

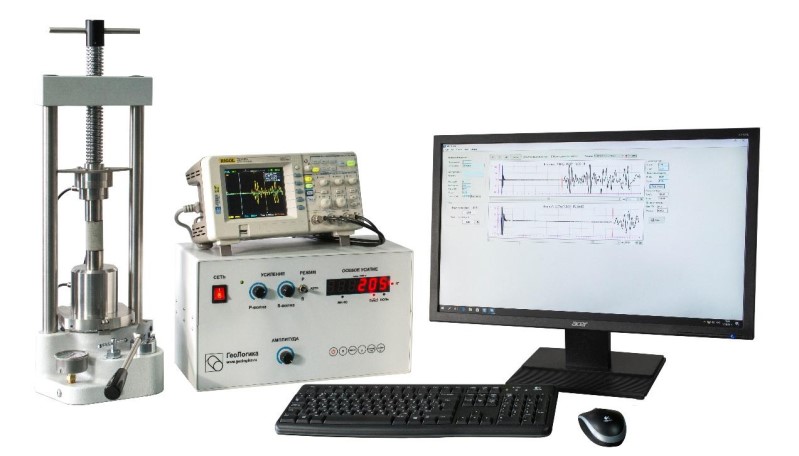

Рисунок 1 – Общий вид установок для изучения упругих свойств керна в атмосферных
условиях ПИК-УЗ
Лист № 2
Всего листов 4
Программное обеспечение
Установки оснащены встроенным программным обеспечением, позволяющим проводить
контроль процесса измерений, осуществлять сбор экспериментальных данных, обрабатывать и
сохранять полученные результаты, передавать результаты измерений на персональный
компьютер или на принтер.
Уровень защиты программного обеспечения установок от непреднамеренных и
преднамеренных изменений соответствует уровню «высокий» в соответствии с Р 50.2.077-2014.
Таблица 1 – Идентификационные данные программного обеспечения
Идентификационные данные (признаки)
Идентификационное наименование ПО
Номер версии (идентификационный номер) ПО
Цифровой идентификатор
Значение
ПИК-УЗ
не ниже 1.1.0.0
-
Метрологические и технические характеристики
Значение
Диапазон измерений скоростей распространения упругих волн, м/с
от 500 до 8000
± 5
± 3
Таблица 2 – Метрологические характеристики
Наименование характеристики
Пределы допускаемой относительной погрешности измерений
скоростей распространения упругих волн в поддиапазоне от 500 до
3000 м/с включ., %
Пределы допускаемой относительной погрешности измерений
скоростей распространения упругих волн в поддиапазоне св. 3000
до 8000 м/с включ., %
Диаметр исследуемых образцов, мм
Длина исследуемых образцов, мм
± 1
Рабочая частота, кГц, не более
300
10
Масса, кг, не более
50
от +15 до +25
от 20 до 80
от 84,0 до 106,7
Средний срок службы, лет, не trial
8
Таблица 3 – Основные технические характеристики
Наименование характеристики
Значение
от 25,4 до 110
от 25,4 до 130
Допускаемое отклонение геометрических размеров
образца, мм
220 ± 22
50 ± 1
Максимальное осевое усилие, создаваемое на измерительном
прессе, кН
Параметры электрического питания:
– напряжение переменного тока, В
– частота переменного тока, Гц
Габаритные размеры, мм, не более
– длина
– ширина
– высота
1000
600
600
Условия эксплуатации:
– температура окружающей среды,
о
С
– относительная влажность, %
– атмосферное давление, кПа
Лист № 3
Всего листов 4
Знак утверждения типа
наносится на лицевую панель блока управления установки методом наклейки и на титульный
лист Руководства по эксплуатации типографским способом.
Комплектность средства измерений
Наименование
Обозначение
Количество
ПИК-УЗ
1 шт.
-
1 шт.
Таблица 4 – Комплектность средства измерения
Установка для изучения упругих
свойств керна в атмосферных
условиях
Блок управления
Устройство для фиксации образцов
-
-
1 шт.
1 шт.
Персональныйкомпьютерс
программным обеспечением
Осциллограф
-
1 шт.
-1 шт.
Комплектэталоновскоростей
распространения упругих волн
Программное обеспечение
Руководство по эксплуатации
Руководство оператора
Методика поверки
ПИК-УЗ 1 шт.
ГЕОЛ.405.00.00.000 РЭ 1 экз.
643.ГЕОЛ.00003-01 34 01 1 экз.
МП 80-251-20181 экз.
Поверка
осуществляется по документу МП 80-251-2018 «ГСИ. Установки для изучения упругих свойств
кернаватмосферныхусловияхПИК-УЗ.Методикаповерки»,утвержденному
ФГУП «УНИИМ» 27.03.2019 г.
Основные средства поверки:
– ГСО 10225-2013 стандартные образцы скорости распространения продольных и
сдвиговых ультразвуковых волн в твердых материалах (комплект), интервал аттестованных
значений скорости распространения продольных ультразвуковых волн от 2600 до 6500 м/с,
границы абсолютной погрешности аттестованных значений при Р=0,95±10 м/с; интервал
аттестованных значений скорости распространения сдвиговых ультразвуковых волн от 1200 до
3200 м/с, границы абсолютной погрешности аттестованных значений при Р=0,95 ±20 м/с.
Допускается применение аналогичных средств поверки, обеспечивающих определение
метрологических характеристик поверяемых средств измерений с требуемой точностью.
Знак поверки наносится на лицевую часть блока управления установки, как показано на
рисунке 1.
Сведения о методиках (методах) измерений
ГОСТ 21153.7-75 Породы горные. Метод определения скоростей распространения
упругих продольных и поперечных волн.
Нормативные и технические документы, устанавливающие требования к установкам для
изучения упругих свойств керна в атмосферных условиях ПИК-УЗ
Технические условия ГЕОЛ.410670.001 ТУ Оборудование испытательное лабораторное
по изучению керна, флюидов и пропантов ПИК
Лист № 4
Всего листов 4
Изготовитель
Акционерное общество «Геологика» (АО «Геологика»)
ИНН 5406559430
Юридический адрес: 630007, г. Новосибирск, ул. Красный проспект, 1, оф. 305
Адрес: 630055, г. Новосибирск, ул. Мусы Джалиля, 23
Телефон (факс): +7 (383) 204-96-95, +7 (383) 332-17-47
E-mail:
Web-сайт:
Испытательный центр
Федеральноегосударственноеунитарноепредприятие«Уральскийнаучно-
исследовательский институт метрологии»
Адрес: 620000, г. Екатеринбург, улица Красноармейская, 4
Телефон: +7 (343) 350-26-18; факс: (343) 350-20-39
Web-сайт:
E-mail:
Аттестат аккредитации ФГУП «УНИИМ» по проведению испытаний средств измерений
в целях утверждения типа № RA.RU.311373 от 10.11.2015 г.
Заместитель
Руководителя Федерального
агентства по техническому
регулированию и метрологииА.В. Кулешов
М.п.« ___ » _______________ 2019 г.
