Номер госреестра:
75713-19
Наименование СИ:
Дозаторы бункерные весовые
Обозначение типа:
BMW-336-Р45
Производитель:
АО "Туапсинский зерновой терминал", г.Туапсе
Межповерочный интервал:
1 год
Сведения о типе СИ:
Заводской номер
Заводской номер:
на 2 шт. с зав.№ 03081020383, 04081020193
Описание типа:
Методика поверки:
-
Аккредитованная лаборатория
8(812)209-15-19, info@saprd.ru
×
![]()
Приложение к свидетельству № 74598
об утверждении типа средств измерений
Лист № 1
Всего листов 6
ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ
Дозаторы бункерные весовые модели BMW-336-Р45
Назначение средства измерений
Дозаторы бункерные весовые модели BMW-336-Р45 (далее – дозаторы) предназначены
для весового дозирования в автоматическом режиме сыпучих материалов.
Описание средства измерений
Принцип действия дозаторов основан на преобразовании возникающей под воздействи-
ем силы тяжести дозируемого материала деформации упругих элементов датчиков весоизмери-
тельныхтензорезисторных(далее–датчики)ваналоговыйэлектрическийсигнал,
изменяющийся пропорционально массе взвешиваемого материала, с последующим аналого-
цифровым преобразованием, математической обработкой и выдачей в соответствии с предвари-
тельно заданной программой сформированной дозы материала. Результаты измерений в визу-
альной форме отображается на дисплее панели устройства управления и на мониторе персо-
нального компьютера.
Конструктивно дозаторы состоят из узла взвешивания, питателя, устройства управления,
устройство разгрузки.
Узел взвешивания включает в себя грузоприемное устройство (далее – ГПУ), которое
представляет собой жесткую раму с тремя датчиками весоизмерительными тензорезисторными
S-type семейства 363 (рег. № 58368-14), изготовитель компания «Vishay Transducers LTD»,
США, на которых подвешен весовой (мерный) бункер. Для устранения влияния горизонтальной
составляющей весового усилия бункер зафиксирован струнами, расположенными в двух взаим-
но перпендикулярных плоскостях.
Питатель и устройство разгрузки представляют собой бункера, снабженные гидравличе-
скими заслонками и гидрораспределителями, с помощью которых производится автоматиче-
ское управление загрузочно-разгрузочными процессами взвешивания материала. Питатель гра-
витационного типа. Работа гидроприводов обеспечивается специальной гидравлической систе-
мой.
Устройство управления представляет собой электрический монтажный шкаф автоматики
фирмы “InterSystems, Inc” (США), включающий в себя:
- устройство обработки аналоговых данных (далее – УОАД) от тензодатчиков. В качест-
ве УОАД используется весоизмерительный прибор Jagxtreme фирмы «Mettler Toledo», Inc”
(США), cо встроенным контроллером программируемым Jagxtreme Terminal (далее – контрол-
лер) предназначенным для регулирования параметров технологического процесса. Контроллер
преобразует аналоговый сигнал в цифровой, который далее обрабатывается программой
MasterWeigh Millennium 2.0.4;
- аппараты защиты и пускорегулирующие устройства.
УОАД укомплектовано интерфейсам Modbus-TCP.
Дозаторы имеют следующие функции по ГОСТ 8.610:
- устройством установки на нуль (п.2.2.4);
- устройством тарирования (устройство компенсации массы тары) (2.2.5);
- устройством слежки за нулем (п.2.2.4.5).
Дозаторы применяются на АО «Туапсинский зерновой терминал», заводские номера
№№ 03081020383; 04081020193.
Общий вид дозатора представлен на рисунке 1.
Внешний вид панели управления дозатора представлен на рисунке 2.
Маркировка дозаторов производится на маркировочных табличках, закрепленных на
корпусе дозатора, на которых нанесена следующая информация:
- полное наименование изготовителя;
- обозначение дозаторов;
Лист № 2
Всего листов 6
- дата изготовления дозаторов;
- заводской номер дозаторов;
- напряжение питания;
- частота питания;
- номинальная минимальная доза (Minfill);
- класс точности по ГОСТ 8.610 (X(x));
- номинальное значение класса точности (Ref(x));
- цена деления шкалы (d);
- максимальная нагрузка (Max);
- минимальная нагрузка (Min);
- знак утверждения типа;
- диапазон температур;
- диапазон компенсации массы тары;
- наименование продукта взвешивания.

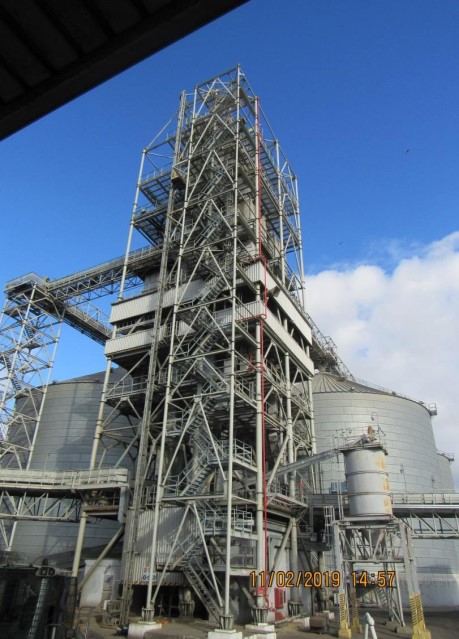

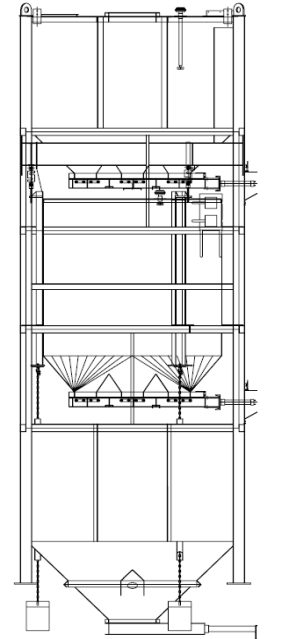

а – схема дозатораб – фото дозатора
Рисунок 1 - Общий вид дозатора
Лист № 3
Всего листов 6

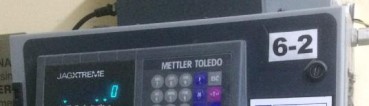

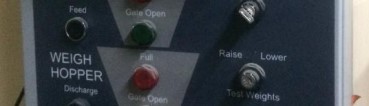

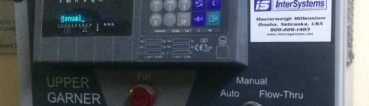

Рисунок 2 - Внешний вид панели управления дозатора
Программное обеспечение
Программное обеспечение (ПО) является встроенным и метрологически значимым.
Конструкция дозаторов исключает возможность несанкционированного влияния на ПО
дозаторов и измерительную информацию.
Идентификационным признаком ПО служит номер версии, который отображается на
мониторе при запуске программы (рисунок 3).
ПО заложено в процессе производства и защищено от доступа и от непреднамеренных
или преднамеренных изменений паролем. Обновление ПО в процессе эксплуатации не преду-
смотрено.
Уровень защиты ПО в соответствии с Р 50.2.077-2014 «средний».

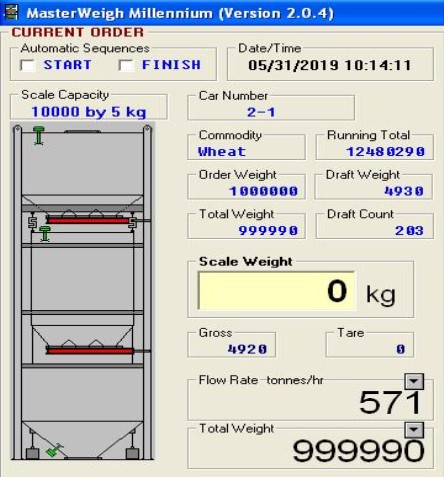

Рисунок 3 – Внешний вид программы с номером версии ПО
Лист № 4
Всего листов 6
Идентификационные данные (признаки) ПО приведены в таблице 3
Идентификационные данные (признаки)
Значение
MD5
Таблица 1 - Идентификационные данные (признаки) ПО
MasterWeigh Millenium
2.0.4
5e 41 1a b3 d3 fb 3d 44 ed e1 95 50 d7 79 db 01
Идентификационное наименование ПО
Номер версии (идентификационный номер ПО)
Цифровой идентификатор ПО
Алгоритм вычисления цифрового идентифика-
тора ПО
Метрологические и технические характеристики
0,25 MPD
20 % Max
Значение
Х(0,5)
Ref(0,5)
5000
1000
1000
5
0,4 %
0,5 %
4 % Max
Таблица 2 – Метрологические характеристики
Наименование
Класс точности по ГОСТ 8.610
Номинальное значения класса точности по ГОСТ 8.610
Наибольший предел (Max), кг
Наименьший предел (Min), кг
Номинальная минимальная доза (Minfill), кг
Цена деления шкалы d, кг
Максимально допускаемое отклонение каждой дозы (MPD), кг:
-при первичной поверке
-при эксплуатации
Максимально допускаемая погрешность заданного значения
MPSE, кг
Диапазон регуляции устройства установки на нуль, кг, не более
Диапазон регуляции устройства начального установления на
нуль, кг, не более
Значение
от - 10 до + 40
80
220±22
50/60
Таблица 3 – Основные технические характеристики
Наименование
Условия эксплуатации:
-диапазон температур,
о
С
-относительная влажность, %, не более
Параметры электрического питания:
-напряжение переменного тока, В
-частота переменного тока, Гц
Габаритные размеры дозатора, мм, не более
-- высота
-- ширина
-- длина
Потребляемая мощность, кВт, не более
Вероятность безотказной работы дозаторов за 2000 ч
2590
2786
8331
6
0,92
Знак утверждения типа
наносится на титульном листе руководства по эксплуатации дозаторов способом типографской
печати.
Лист № 5
Всего листов 6
Комплектность средства измерений
Таблица 4 - Комплектность средства измерений
Наименование
Дозатор бункерный весовой
Руководство по эксплуатации
Обозначение
BMW-336-Р45
-
Количество
2 шт.
2 шт.
Поверка
осуществляется по документу ГОСТ 8.523-2014 «ГСИ. Дозаторы весовые автоматические дис-
кретного действия. Методика поверки».
Основные средства поверки:
- рабочие эталоны единицы массы 4-го разряда согласно приказа Федерального агентст-
ва по техническому регулированию и метрологии от 29 декабря 2018 г. №2818 (гири класса
точности М
1
по ГОСТ OIML R 111-1-2009);
- взвешивающий узел поверяемого дозатора или весы неавтоматического действия по
ГОСТ OIML R 76-1-2011 (п. 5.1 ГОСТ 8.523-2014).
Допускается применение аналогичных средств поверки, обеспечивающих определение
метрологических характеристик поверяемых СИ с требуемой точностью.
Знак поверки наносится на свидетельство о поверке.
Сведения о методиках (методах) измерений
приведены в эксплуатационном документе.
Нормативные документы, устанавливающие требования к дозаторам бункерным весо-
вым модели BMW-336-Р45
ГОСТ 8.610-2012 «ГСИ. Дозаторы автоматические дискретного действия. Часть 1. Мет-
рологические и технические требования. Методы испытаний»
Приказ Федерального агентства по техническому регулированию и метрологии от 29 де-
кабря 2018 г. № 2818 «Об утверждении Государственной поверочной схемы для средств изме-
рений массы»
ГОСТ 8.523-2014 «ГСИ. Дозаторы весовые автоматические дискретного действия. Мето-
дика поверки»
Изготовитель
Акционерное общество «Туапсинский зерновой терминал» (АО «ТЗТ»)
ИНН 2365026121
Адрес: 352800, Краснодарский край, г. Туапсе, ул. Морской бульвар, д. 2
Телефон: +7 (86167) 70-132
E-mail:
Лист № 6
Всего листов 6
Испытательный центр
Федеральноебюджетноеучреждение«Государственныйрегиональныйцентр
стандартизации, метрологии и испытаний в Липецкой области» (ФБУ«Липецкий ЦСМ»)
Адрес: 398017, г. Липецк, ул. И.Г. Гришина, д. 9а
Телефон: +7 (4742) 43-12-82, факс: +7 (4742) 43-27-47
Е-mail:
Регистрационный номер RA.RU 311563 в реестре аккредитованных лиц в области обес-
печения единства измерений Росаккредитации.
Заместитель
Руководителя Федерального
агентства по техническому
регулированию и метрологииА.В. Кулешов
М.п.« ___ » _______________ 2019 г.
