Приложение к свидетельству № 74591
об утверждении типа средств измерений
Лист № 1
Всего листов 4
ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ
Весы автоматического действия AM 10 X-2
Назначение средства измерений
Весы автоматического действия AM 10 X-2 (далее – весы) предназначены для измерения
массы и сортировки фасованных товаров.
Описание средства измерений
Принцип действия весов основан на преобразовании деформации упругого элемента
тензометрического датчика, возникающей под действием силы тяжести и выталкивающей силы
воздуха, действующих на взвешиваемый объект, в аналоговый электрический сигнал, который
в свою очередь преобразуется аналого-цифровым преобразователем в цифровой сигнал.
Конструктивновесысостоятизследующихмодулей,устанавливаемыхна
металлическую раму и соединенных системой обмена данных: двух весовых модулей, каждый с
грузовым конвейером и грузоприемным устройством и шкафа управления с двумя модулями
терминала Checkweighing Unit Type 908 (на каждый весовой модуль).
Весывстроенывкомплекснуюлиниюпроизводстваифасовкилитиевых
(консистентных) смазок, поставляемую фирмой «Ralot», Италия.
Груз (фасованный товар) взвешивается при его перемещении по транспортеру через
грузоприемное устройство. Каждый весовой модуль оборудован фотоэлементами для
распознавания единиц подаваемого груза.
Шкаф управления предназначен для обработки сигнала весоизмерительного датчика и
последующего пересчета его в единицы массы, программирования и выбора режимов работы
весов, а также индикации результатов взвешивания.
Весы оснащены следующими функциями:
-
подсчета количества единиц фасованного товара, масса которого выходит за
верхний и (или) нижний задаваемые оператором пределы;
-
подсчета числа единиц фасованного товара, а также общей массы и среднего
арифметического значения массы единицы фасованного товара, прошедших отдельно через
каждый весовой модуль;
-
подсчета числа единиц фасованного товара в партии;
-
подсчета средней массы фасованного товара в партии;
-
суммирования массы фасованного товара в партии;
-
памяти на 50 программ работы.
Терминологияинаименованияметрологическиххарактеристикприведеныв
соответствии ГОСТ Р 54796-2011 «Устройства весоизмерительные автоматические. Часть 1.
Метрологические и технические требования. Методы испытаний».
Информация с весов может быть сконфигурирована оператором и передана на внешние
электронные устройства, в систему управления линией розлива и упаковки смазочных масел с
помощью интерфейсов: RS232, 4-20 мА, Ethernet.
Общий вид весов представлен на рисунке 1. Пломбирование весов не предусмотрено.
Лист № 2
Всего листов 4

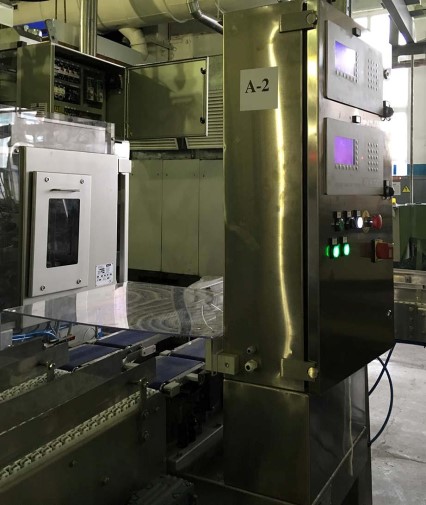

Рисунок 1 – Общий вид весов автоматического действия AM 10 X-2
Программное обеспечение
Весыоснащенывстроеннымпрограммнымобеспечением.Идентификационное
наименование программного обеспечения высвечивается при включении весов.
В программном обеспечении предусмотрено два уровня доступа – пользовательский и
сервисный режимы работы. Основные функции метрологически значимой части программного
обеспечения: обработка сигнала с весоизмерительных датчиков и последующий его пересчет в
единицы массы, хранение программ и результатов работы весов. Формирование набора данных
для индикации на дисплее, задание верхнего и (или) нижнего пределов фасованного товара для
отбраковки, процедур калибровки доступны только из сервисного уровня. Обращение к
метрологически незначимой части программного обеспечения из пользовательского уровня
доступа – настройки дисплея, формата представления на дисплее результатов измерений,
просмотр текущей информации о режиме работы весов и данных взвешивания.
Метрологически значимая часть программного обеспечения заложена в процессе
производства и защищена от доступа и изменения паролем.
Таблица 1 – Идентификационные данные программного обеспечения
Идентификационные данные (признаки)
Идентификационное наименование ПО
Номер версии ПО (идентификационный номер)
Цифровой идентификатор ПО
Значение
PACITAL
--
Конструкция trialисключает возможность несанкционированного влияния на
программное обеспечение и измерительную информацию.
Уровеньзащитыпрограммногообеспечения«высокий»всоответствиис
Р 50.2.077-2014.
Лист № 3
Всего листов 4
Метрологические и технические характеристики
Значение
1 000
4
0,1
0,2
± 0,1 (±0,2)
± 0,2 (± 0,4)
± 0,3 (± 0,6)
± 0,1 (±0,2)
± 0,2 (± 0,4)
± 0,3 (± 0,6)
Таблица 2 – Метрологические характеристики
Наименование характеристики
Максимальная нагрузка (Max), г
Минимальная нагрузка (Min), г
Действительная цена деления (d), г
Поверочное деление (e), г
Пределы допускаемой средней погрешности при автоматической
работе при поверке (в эксплуатации), для нагрузки, выраженной в
поверочных интервалах весов:
до 500 е включ.
св. 500 е до 2000 е включ.
св. 2000 е до Мах
Пределы допускаемой средней погрешности при неавтоматической
работеврежиместатическоговзвешиванияприповерке
(в эксплуатации),для нагрузки, выраженной в поверочных
интервалах весов:
до 500 е включ.
св. 500 е до 2000 е включ.
св. 2000 е до Мах
Предел допускаемого стандартного отклонения погрешности при
автоматической работе при поверке (в эксплуатации), г, в интервалах
взвешивания, г:
до 300 е включ.
св. 300 е до 1000 е включ.
св. 1000 е до 5000 е включ.
0,5 (1,0)
1,0 (2,0)
1,5 (3,0)
Значение
65
380±38
50±1
2 000
100
500
Таблица 3 – Основные технические характеристики
Наименование характеристики
Скорость взвешиваний (максимальная), шт./мин
Параметры электрического питания:
- напряжение переменного тока, В
- частота переменного тока, Гц
Потребляемая мощность, В·А, не более
Габаритные размеры грузоприемного устройства, мм, не более
- длина
- ширина
Условия эксплуатации
- температура окружающей среды, °С
- относительная влажность, %, не более
от +5 до +35
90
Знак утверждения типа
наносится на титульный лист Руководства по эксплуатации типографским способом.
Комплектность средства измерений
Таблица 4 – Комплектность средства измерений
Наименование
Весы автоматического действия
Руководство по эксплуатации
Методика поверки
Обозначение
AM 10 X-2
-
МП 23-241-2019
Количество
1 шт.
1 экз.
1 экз.
Лист № 4
Всего листов 4
Поверка
осуществляется по документу МП 23-241-2019 «ГСИ. Весы автоматического действия AM 10
X-2. Методика поверки», утвержденному ФГУП «УНИИМ» «30» апреля 2019 г.
Основные средства поверки:
рабочие эталоны единицы массы 3-го разряда по приказу Росстандарта от 29.12.2018
года № 2818 «Об утверждении Государственной поверочной схемы для средств измерений
массы».
Допускается применение аналогичных средств поверки, обеспечивающих определение
метрологических характеристик поверяемых СИ с требуемой точностью.
Знак поверки наносится на свидетельство о поверке.
Сведения о методиках (методах) измерений
приведены в эксплуатационном документе
Нормативные и технические документы, устанавливающие требования к весам
автоматического действия AM 10 X-2
Приказ Росстандарта от 29.12.2018 года № 2818 «Об утверждении Государственной
поверочной схемы для средств измерений массы»
Техническая документация фирмы «Packital S.r.l.», Италия
Изготовитель
Фирма «Packital S.r.l.», Италия
Адрес: Via Cardano 40, 43036 Fidenza (Parma)
Телефон: 0524 527260, факс: 0524 528260
Web-сайт:
Е-mail:
Заявитель
Общество с ограниченной ответственностью «РАЛОТ РУ» (ООО «РАЛОТ РУ»)
ИНН 7727692082
Адрес: 123001, г. Москва, ул. Спиридоновка, д.10
Teлефон: (495) 726-59-87, факс: (495) 726-59-89,
Web-сайт:
Е-mail:
научно-
области
Испытательный центр
Федеральноегосударственноеунитарноепредприятие«Уральский
исследовательский институт метрологии» (ФГУП «УНИИМ»)
Адрес: 620000, г. Екатеринбург, ул. Красноармейская, 4
Телефон: (343) 350-26-18
Web-сайт:
Регистрационный номер RA.RU.311373 в Реестре аккредитованных лиц в
обеспечения единства измерений Росаккредитации.
Заместитель
Руководителя Федерального
агентства по техническому
регулированию и метрологииА.В. Кулешов
М.п.« ___ » _______________ 2019 г.
