Номер госреестра:
75474-19
Наименование СИ:
Устройства
Обозначение типа:
КСИ-24
Производитель:
ООО НПЦ "Судовые электротехнические системы", г.С.-Петербург
Межповерочный интервал:
3 года
Сведения о типе СИ:
Срок свидетельства
Срок свидетельства:
02.07.2024
Описание типа:
Методика поверки:
Аккредитованная лаборатория
8(812)209-15-19, info@saprd.ru
×
![]()
Приложение к свидетельству № 74355
об утверждении типа средств измерений
Лист № 1
Всего листов 4
ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ
Устройства КСИ-24
Назначение средства измерений
Устройства КСИ-24 (далее – устройства) предназначены для измерений сопротивления
изоляции от 1 до 24 изолированных от земли (корпуса) электрических сетей переменного тока с
действующим значением напряжения до 400 В частотой 50 (400) Гц, обесточенных или
находящихся под напряжением.
Описание средства измерений
Принцип действия устройств основан на приложении к каждой из 24 контролируемых
сетей постоянного измерительного напряжения и измерении тока, текущего через источник
измерительного напряжения и сопротивление изоляции.
Конструктивно устройство выполнено в металлическом брызгозащищенном корпусе со
степенью защиты IP43.
Налицевойчастиустройстварасположенызащищенныйводонепроницаемым
металлическим кожухом тумблер и индикатор подачи питания, звуковой сигнализатор,
устройство индикации и управления, планка с указанием адресов контролируемых сетей.
Устройство индикации и управления в своём составе имеет элементы управления, группу
семисегментныхцифровых индикаторов,обеспечивающихотображениеизмеренного
электрического сопротивления изоляции контролируемой сети и её номера, и световые
индикаторы, сигнализирующие о снижении сопротивления изоляции контролируемых сетей
относительно предупредительной и аварийной уставок.
В нижней части устройства расположены электрические соединители для подключения
кабелей питания, контролируемых сетей, внешней звуковой и световой сигнализации.
Конструкция устройства предусматривает возможность быстрой замены внутренних
модулей устройства.
Корпус устройства пломбируется изготовителем с целью предотвращения вскрытия и
несанкционированного доступа к внутренним частям устройства. Пломбирование корпуса
исключает возможность непреднамеренного изменения программного обеспечения.
Общий вид устройства, место нанесения знака поверки и схема его пломбировки
представлены на рисунке 1.
Приложение к свидетельству №_________
об утверждении типа средств измерений
Лист № 2
Всего листов 4

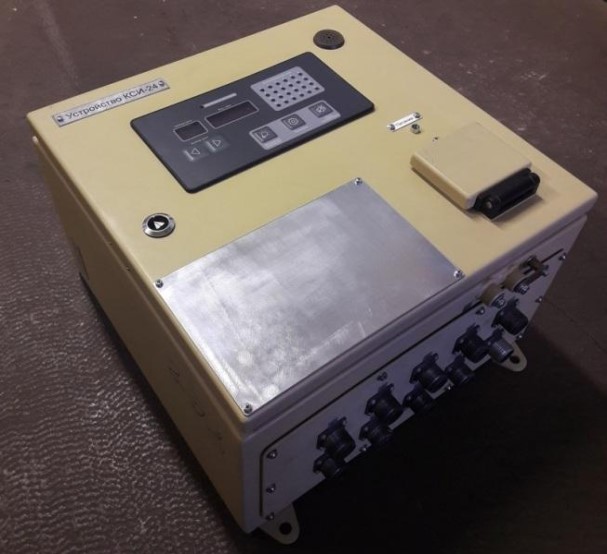

Рисунок 1 – Общий вид устройства КСИ-24
Программное обеспечение
Метрологически значимая часть программного обеспечения (ПО) находится в
исполняемом файле «ksi24_izm.hex».
Уровень защиты ПО устройств «высокий» в соответствии с Р50.2.077 2014.
Таблица 1 – Идентификационные данные ПО
Идентификационные данные (признаки)
Идентификационное наименование ПО
Номер версии (идентификационный номер) ПО
Цифровой идентификатор ПО (контрольная сумма)
Значение
ksi24_izm.hex
U.1
-
Метрологические и технические характеристики
±10
Таблица 2 – Метрологические характеристики
Наименование характеристики
Диапазон измерений сопротивления изоляции, кОм
Значение
от 10 до 2000
Пределыдопускаемойотносительнойпогрешностиизмерений
сопротивления изоляции контролируемых сетей, %
Количество контролируемых сетей, не более
24
Значение
400
50 или 400
Таблица 3 – Основные технические характеристики
Наименование характеристики
Параметры контролируемых сетей:
- действующее значение напряжения переменного тока, В, не более
- частота переменного тока, Гц
Питание от сети переменного тока:
- напряжение, В
- частота, Гц
от 110 до 250
от 40 до 416
Место
пломбирования
Место нанесения
знака поверки
Приложение к свидетельству №_________
об утверждении типа средств измерений
Лист № 3
Всего листов 4
- амплитуда виброускорения при синусоидальной вибрации в
диапазоне частот от 1 до 60 Гц, м/с
2
(g)
- пиковое ускорение при механических ударах одиночного действия,
м/с
2
(g)
- напряженность постоянного магнитного поля, А/м (Э)
- напряженность переменного магнитного поля с частотой 50 Гц,
А/м (Э)
от 0 до +40
98
от 80 до 203
(от 600 до 1520)
20 (2)
9800 (1000)
до 400 (5)
до 80 (1)
Продолжение таблицы 3
Потребляемая мощность, В·А, не более
50
400x277x458
22
Габаритные размеры (длина х ширина х высота) мм, не более
Масса устройства, кг, не более
Условия эксплуатации:
- температура окружающей среды, ºС
- относительная влажность (при температуре +35 °С), %, не более
- атмосферное давление, кПа (мм рт. ст.)
Средний срок службы, лет
Средняя наработка на отказ, ч
12
50000
Знак утверждения типа
наносится на боковую панель устройства под фирменной планкой изделия в виде наклейки и на
титульный лист эксплуатационной документации типографским способом
Комплектность средства измерений
Таблица 5 – Комплектность устройств
Наименование
Устройство КСИ-24
Комплект монтажных частей
Руководство по эксплуатации
Паспорт
Методика поверки
Комплект ЗИП одиночный
Комплект поверочный
Обозначение
ИУДШ.362686.001
-ИУДШ.362686.001РЭ
ИУДШ.362686.001ПС
МП-2071-0006-2018
ИУДШ.305658.057
ИУДШ.305659.001
Количество
1
1
1
1
1
1
1
Поверка
осуществляется по документу МП-2071-0006-2018 «ГСИ. Устройства КСИ-24. Методика
поверки», утвержденному ФГУП «ВНИИМ им. Д.И. Менделеева» 12 декабря 2018 г.
Основные средства поверки:
- мегаомметр Ф 4102/1-1М регистрационный номер в Федеральном информационном
фонде № 9225-88, испытательное напряжение 1500 В, диапазон измерений сопротивления от
0,01 до 2000 МОм, пределы приведенной погрешности измерений сопротивления ±1,5 % от
длины шкалы;
- магазин сопротивлений Р33 регистрационный номер в Федеральном информационном
фонде № 1321-60, диапазон воспроизведения сопротивления от 0,1 до 99999,9 Ом, класс
точности 0,2;
-магазинсопротивленийР40102регистрационныйномервФедеральном
информационном фонде № 10547-86, диапазон воспроизведения сопротивления от 10
4
до 10
8
Ом, класс точности 0,02.
Приложение к свидетельству №_________
об утверждении типа средств измерений
Лист № 4 Trial
листов 4
Допускается применение аналогичных средств поверки, обеспечивающих определение
метрологических характеристик поверяемых устройств с требуемой точностью.
Знак поверки наносится на переднюю панель устройств, как показано на рисунке 1, а
также на свидетельство о поверке.
Сведения о методиках (методах) измерений
приведены в эксплуатационном документе.
Нормативные и технические документы, устанавливающие требования к устройствам
КСИ-24
Приказ Минздравсоцразвития России № 1034н от 09 сентября 2011 года «Об
утверждении Перечня измерений, относящихся к сфере государственного регулирования
обеспечения единства измерений и производимых при выполнении работ по обеспечению
безопасных условий и охраны труда, в том числе на опасных производственных объектах, и
обязательных метрологических требований к ним, в том числе показателей точности»
Приказ Федерального агентства по техническому регулированию и метрологии № 146 от
15 февраля 2016 года «Об утверждении Государственной поверочной схемы для средств
измерений электрического сопротивления»
ГОСТ 22261-94 Средства измерений электрических и магнитных величин. Общие
технические условия
Технические условия. ИУДШ.362686.001ТУ «Устройство КСИ-24»
Изготовитель
Обществосограниченнойответственностью«Научно-производственныйцентр
«Судовые электротехнические системы» (ООО «НПЦ «СЭС»)
ИНН 7810058594
Адрес: 196128, г. Санкт-Петербург, ул. Благодатная, д.6
Телефон (812) 369-88-27, факс (812) 369-00-10
Web-сайт:
E-mail:
научно-
области
Испытательный центр
Федеральноегосударственноеунитарноепредприятие«Всероссийский
исследовательский институт метрологии им. Д.И. Менделеева»
Адрес: 190005, Россия, Санкт-Петербург, Московский пр., 19
Телефон: (812) 251-76-01
Факс: (812) 713- 01-14
Web-сайт:
E-mail:
Регистрационный номер RA.RU.311541 в Реестре аккредитованных лиц в
обеспечения единства измерений Росаккредитации
Заместитель
Руководителя Федерального
агентства по техническому
регулированию и метрологииА.В. Кулешов
М.п.« ___ » _______________ 2019 г.
