Детекторы масс-селективные 7250 Accurate-Mass Q-TOF GC/MS, ГРСИ 75438-19
Номер госреестра:
75438-19
Наименование СИ:
Детекторы масс-селективные
Обозначение типа:
7250 Accurate-Mass Q-TOF GC/MS
Производитель:
Фирма "Agilent Technologies, Inc.", США
Межповерочный интервал:
1 год
Сведения о типе СИ:
Срок свидетельства
Срок свидетельства:
02.07.2024
Описание типа:
Методика поверки:
Аккредитованная лаборатория
8(812)209-15-19, info@saprd.ru
×
![]()
Приложение к свидетельству № 74314
об утверждении типа средств измерений
Лист № 1
Всего листов 5
ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ
Детекторы масс-селективные 7250 Accurate-Mass Q-TOF GC/MS
Назначение средства измерений
Детекторы масс-селективные 7250 Accurate-Mass Q-TOF GC/MS (далее - детекторы)
предназначены для измерений (совместно с хроматографом) содержания компонентов, входя-
щих в состав органических и неорганических веществ, в соответствии с аттестованными и
стандартизованными методиками (методами) измерений (при использовании в сфере государ-
ственного регулирования обеспечения единства измерений).
Описание средства измерений
Принцип действия детекторов основан на ионизации молекул исследуемого вещества с
образованием заряженных ионов, которые поступают в масс-анализатор, в котором осуществ-
ляется разделение ионов по отношению массы к заряду.
Конструктивно детекторы выполнены в виде одного блока, устанавливаемого на лабора-
торный стол. Детекторы включают в себя интерфейс хроматограф/детектор, блок насосов (фор-
вакуумный и три турбомолекулярных), ионный источник электронного удара, квадрупольный
масс-фильтр, гексапольная ячейка столкновений, времяпролетный анализатор, имеющий в свою
очередь ионный генератор импульсов, времяпролетную трубу с двухуровневым ионным зерка-
лом, обеспечивающим отражение ионов с дополнительной их фокусировкой, приемник ионов
на основе фотоумножителя. Блок насосов устанавливается отдельно (на полу). Возможно до-
полнительное оснащение детекторов источником химической ионизации.
Детекторы используются совместно с хроматографами «Agilent Technologies», зарегист-
рированными в Федеральном информационном фонде по обеспечению единства измерений и
удовлетворяющими техническим требованиям, указанным в таблице 1.
Наименование характеристики/параметра
Таблица 1- Технические требования к хроматографам
Термостатирование колонки
Тип дозатора
СКО времени удерживания, %, не более
Значение (описание характеристики/
параметра)
Наличие
Автоматический или ручной
1,0
Пломбирование детекторов не предусмотрено.
Общий вид детекторов и место нанесения знака поверки приведены на рисунке 1.
Общий вид детекторов в комплекте с газовым хроматографом показан на рисунке 2.
Лист № 2
Всего листов 5

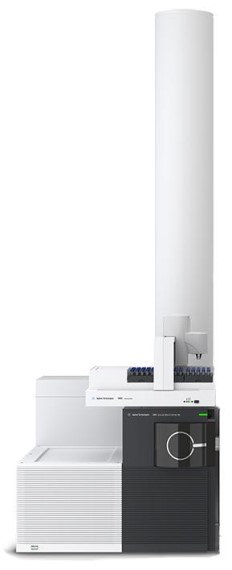

Рисунок 2 - Общий вид детекторов масс-селективных 7250 Accurate-Mass Q-TOF GC/MS
с хроматографом Agilent 7890B
Рисунок 1 - Общий вид детекторов масс-селективных 7250 Accurate-Mass Q-TOF GC/MS
Место нанесения
знака поверки
Лист № 3
Всего листов 5
Программное обеспечение
Детекторыоснащенывстроеннымпрограммнымобеспечениемиавтономным
программным обеспечением MassHunter.
Все встроенное ПО и ПО MassHunter является метрологически значимым.
Встроенное ПО выполняет следующие функции:
- управление детектором;
- настройка режимов работы;
- регистрацию масс-спектров;
- проведение диагностических проверок детектора;
- обработку и хранение результатов регистрации масс-спектров;
- снятие и передачу данных с детекторов внешним устройствам.
Автономное ПО MassHunter состоит из трех подпрограмм:
- MassHunter Data Acquisition (программный пакет для сбора данных);
- MassHunter Quantitative Analysis (программный пакет для качественного анализа);
- MassHunter Qualitative Analysis (программный пакет для количественного анализа).
ПО MassHunter выполняет следующие функции:
- управление прибором;
- настройка режимов работы прибора (методов измерений);
- сбор данных масс-спектров при проведении анализа;
- автоматическая индификация компонентов при подключении программы к базе данных
масс-спектров компонентов;
- построение градуировочных графиков;
- обработка, хранение и передача результатов измерений;
- формирование отчетов (рапорт) по результатам проводимых измерений;
- проведение автоматических юстировочных тестов и диагностических проверок
прибора и отдельных его блоков.
Для автономного ПО возможны три режима установки ПО MassHunter:
1) стандартный режим (без разделения полномочий);
2) режим управления пользователями и протокола ревизий (разделение пользователей на
4 группы безопасности);
3) режим соответствия (предназначен для работы с электронными записями и подписями
в соответствии с требованиями, опубликованными в 21 CFR Part 11).
Идентификационные данные встроенного ПО приведены в таблице 2. Идентификацион-
ные данные ПО MassHunter приведены в таблице 3.
Уровень защиты ПО MassHunter от непреднамеренных и преднамеренных изменений
соответствует уровню «низкий» при стандартном режиме установки, при других режимах уста-
новки – «средний», встроенного ПО «средний» по Р 50.2.077-2014. Влияние ПО на метрологи-
ческие характеристики учтено при их нормировании.
Идентификационные
данные (признаки)
Значение
MassHunter
Идентификационное на-
именование ПО
Встроенное
ПО детекторов
7250 Accurate-
Mass Q-TOF
GC/MS
MassHunter Data
Acquisition
MassHunter
Quantitative
Analysis
MassHunter
Qualitative
Analysis
Номер версии (иденти-
фикационный номер) ПО
не ниже
G.7200.01
не ниже
B.08.00
Таблица 2 - Идентификационные данные ПО
не ниже B.07.06. не ниже B.09.00
Лист № 4
Всего листов 5
Метрологические и технические характеристики
Значение
от 10 до 1050
от 20 до 3000
Таблица 3 – Метрологические характеристики
Наименование характеристики
Диапазон массовых чисел квадруполя, а.е.м.
Диапазон массовых чисел TOF, а.е.м.
Чувствительность (отношение сигнал/шум) в режиме ионизации
электронным ударом
1)
, не менее
1000:1
8,0
3,0
Относительное СКО выходного сигнала, %, не более:
- по площади пика
- по времени удерживания
________
_
_____
_
_____
______
1)
При инжекции 1 пг гексахлорбензола (по m/z 283,8096), режим МС,
газ-носитель He.
от +15 до +30
Значение
от 187 до 264
1800
920
´
690
´
535
159
8
5000
Таблица 4 - Основные технические характеристики
Наименование характеристики
Напряжение сетевого питания частотой (50
±
1) Гц, В
Потребляемая мощность, В·А, не более:
- детектор масс-спектрометрический
Габаритные размеры (Д
´
Ш
´
В), мм, не более:
-детектор масс-спектрометрический (без учета вакуумного насоса)
Масса, кг, не более:
- детектор масс-спектрометрический
Средний срок службы, лет
Наработка на отказ, ч, не менее
Условия эксплуатации:
- диапазон температур окружающего воздуха,
о
С
- диапазон относительной влажности окружающего воздуха (при тем-
пературе +25
о
С), %, не более
- диапазон атмосферного давления, кПа
80
от 84 до 106
Знак утверждения типа
наносится на титульный лист руководства по эксплуатации методом компьютерной графики и
на левую боковую панель корпуса детектора масс-селективного в виде наклейки.
Комплектность средства измерений
Обозначение
Количество
Таблица 6 – Комплектность детектора
Наименование
Детектор масс-селективный 7250 Accurate-
Mass Q-TOF GC/MS
Компьютер
Руководство по эксплуатации
Методика поверки
-
-
-
МП-242-2274-2018
1 шт.
1 шт.
1 экз.
1 экз.
Поверка
осуществляется по документу МП-242-2274-2018 «ГСИ. Детекторы масс-селективные 7250
Accurate-MassGC/Q-TOF.Методикаповерки»,утвержденномуФГУП«ВНИИМ
им. Д.И. Менделеева» 08.10.2018 г.
Лист № 5
Всего листов 5
Основные средства поверки:
- стандартный образец состава гексахлорбензола ГСО 9106-2008.
Допускается применение аналогичных средств поверки, обеспечивающих определение
метрологических характеристик поверяемых средств измерений с требуемой точностью.
Знак поверки наносится на лицевую панель детектора, как показано на рисунке 2 и (или)
на свидетельство о поверке.
Сведения о методиках (методах) измерений
приведены в эксплуатационном документе.
Нормативные и технические документы, устанавливающие требования к детекторам
масс-селективным 7250 Accurate-Mass GC/Q-TOF
Техническая документация фирмы-изготовителя
Изготовитель
«Agilent Technologies, Inc.», США
Адрес: 5301 Stevens Creek Blvd, Santa Clara, CA 95051, United States
Телефон: +1 800 227 9770, факс: +1 866 497 1134
Web сайт
Заявитель
Общество с ограниченной ответственностью «Аджилент Текнолоджиз»
(ООО «Аджилент Текнолоджиз»)
ИНН 7705304064
Адрес: 115054, г. Москва, Космодамианская наб., д. 52, стр. 1
Телефон: +7 (495) 664 73 00, факс: +7 (495) 664 73 01
E-mail:
Web-сайт:
Испытательный центр
Федеральноегосударственноеунитарноепредприятие«Всероссийскийнаучно-
исследовательский институт метрологии им. Д.И. Менделеева»
Адрес: 190005, г. Санкт-Петербург, Московский пр., д. 19
Телефон: +7 (812) 251-76-01, факс: +7 (812) 713-01-14
Web-сайт:
E-mail:
Регистрационный номер в реестре аккредитованных лиц RA.RU.311541.
Заместитель
Руководителя Федерального
агентства по техническому
регулированию и метрологииА.В. Кулешов
М.п.« ___ » _______________ 2019 г.
