Усилители широкополосные малошумящие 2-х канальные Цензурка-УШМ1, ГРСИ 75432-19
Номер госреестра:
75432-19
Наименование СИ:
Усилители широкополосные малошумящие 2-х канальные
Обозначение типа:
Цензурка-УШМ1
Производитель:
НКТБ пьезоэлектрического приборостроения ФГОУ ВПО "Южный федеральный университет" ("Пьезоприбор" ЮФУ), г.Ростов-на-Дону
Межповерочный интервал:
2 года
Сведения о типе СИ:
Заводской номер
Заводской номер:
на 6 шт. с зав.№ 01 … 06
Описание типа:
Методика поверки:
Аккредитованная лаборатория
8(812)209-15-19, info@saprd.ru
×
![]()
Приложение к свидетельству № 74306
об утверждении типа средств измерений
Лист № 1
Всего листов 5
ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ
Усилители широкополосные малошумящие 2-х канальные «Цензурка-УШМ1»
Назначение средства измерений
Усилители широкополосные малошумящие 2-х канальные «Цензурка-УШМ1» (далее
изделияилиусилитель)предназначеныдляусилениясигналовотвысокоомных
пьезокерамических скалярных и векторных приемников в электрический сигнал до уровня,
достаточного для дальнейшей обработки, в диапазоне рабочих частот от 50 Гц до 1000 кГц.
Описание средства измерений
Принцип действия изделий основан на многокаскадном распределении усиления с
широким диапазоном изменения коэффициентов при сохранении частотных свойств и
оптимизации шумовых характеристик.
Входные каскады каналов изделий выполнены на основе микросхемы малошумящего
дифференциального усилителя с высоким подавлением синфазной помехи (общего вида или
продольной). Выбор данного усилительного прибора является результатом достижения
компромисса между шумовыми, частотными и прочими характеристиками, определяющими
основные параметры всего усилителя в целом. Для обеспечения высокого входного
сопротивления и минимизации шумового тока усилителя, перед дифференциальным каскадом
установлены повторители напряжения с супернизким собственным током шума. Это позволяет
работать с высокоомными источниками сигнала без ухудшения шумовых характеристик
изделия. Коэффициенты передачи каскада устанавливаются резисторами и переключаются
реле.
Второй каскад, выполняющий функцию фильтра и коммутируемого усилителя,
выполнен на малошумящем скоростном операционном усилителе. В одном каскаде объединены
два фильтра – фильтр верхних частот (ФВЧ) и фильтр нижних частот (ФНЧ). Они выполнены
таким образом, что, будучи звеньями второго порядка, формируют, совместно с переходными
цепями и цепями частотной коррекции каскадов усиления, фильтры с порядком не менее
третьего. Это гарантирует, с необходимым технологическим запасом, подавление внеполосных
сигналов и высокую равномерность амплитудно-частотной характеристики (АЧХ) в полосе
пропускания.
Выходнойкаскадвыполненнавысокоскоростныхоперационныхусилителях,
обладающих также и высокой нагрузочной способностью, и устойчивостью к перегрузкам и
коротким замыканиям выхода. Каскад выполняет роль управляемого усилителя и инвертора с
коэффициентом передачи равным минус единица, обеспечивающего противофазный выходной
сигнал и увеличивающий вдвое выходное напряжение в дифференциальном режиме
использования выхода.
При усилении сигналов от внешних устройств с токовым питанием, ко входам
подключаются встроенные источники тока с большим внутренним сопротивлением.
Платы индикации уровня и управления размещены на лицевой панели изделия и
независимо обслуживают каналы усиления. Элементами управления являются кнопки. К
элементам индикации относятся двухразрядный семисегментный индикатор коэффициента
передачи, светодиоды индикации режимов работы и линейная светодиодная шкала уровня
выхода.
Блок питания изделий предназначен для электропитания всех узлов усилителя
высококачественным стабилизированным напряжением постоянного тока. Он получает питание
от сети переменного тока 220 В, 50 Гц. Все стабилизаторы снабжены цепями защиты нагрузки
от перенапряжений и индикации качества питания.
Работоспособность изделий гарантируется при значениях напряжения электрической
сети, не выходящих за границы, указанные в технических характеристиках изделия.
Лист № 2
Всего листов 5
Изделия выполнены в виде переносного прибора настольного типа в металлическом
корпусе. Внутри корпуса установлены элементы каркаса, на которых размещены платы
усилителей дифференциальных, платы модуля управления и индикации, плата питания и
силовой трансформатор. На передней панели размещены входные разъемы, органы управления
и индикации, выключатель питания и светодиод индикации нормы питания. На задней панели
закрепленывыходныеразъемыобоихканалов,вилкасетевогопитания,держатель
предохранителя и клемма заземления.
Изделия выпущены в одной модификации.
Изделия имеют как несимметричные, так и симметричные входы и выходы.
Изделия могут быть применены для усиления слабых электрических сигналов
переменного тока от первичных преобразователей любого принципа действия, в том числе и со
встроенными предварительными усилителями с однопроводным токовым питанием.
Изделия могут встраиваться в системы и работать от различных первичных
преобразователей. Могут служить для усиления сигналов при работе с вольтметрами,
осциллографами и пр.

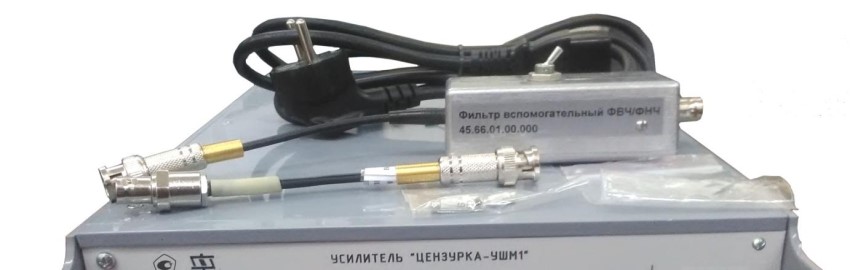

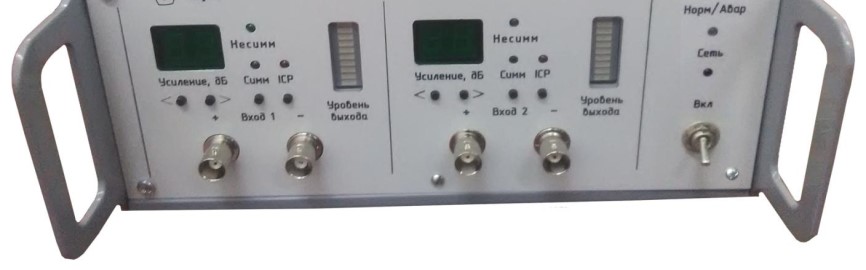

Общийвидусилителейширокополосныхмалошумящих2-хканальных
«Цензурка – УШМ-1» представлен на рисунке 1.
Схема пломбировки от несанкционированного доступа, обозначение места нанесения
знака поверки представлены на рисунке 2.
Рисунок 1 – Общий вид усилителей широкополосных малошумящих 2-х канальных
«Цензурка – УШМ1»
Лист № 3
Всего листов 5
Программное обеспечение
отсутствует.
Метрологические и технические характеристики
Значение
от 0,05 до 1000
от 0 до 60
±0,5
12
±1
10
Таблица 1 – Метрологические характеристики
Наименование характеристки
Рабочий диапазон частот, кГц
Диапазон коэффициента усиления каждого канала (переключаемый
вручную через 10 дБ), дБ
Пределы допускаемой погрешности коэффициента усиления каждого
канала в полосе частот от 0,1 до 300 кГц, дБ, не более
Затухание коэффициента усиления ниже 50 Гц, дБ на октаву
Неравномерностькоэффициентаусилениявдиапазонечастот
от 50 до 100 Гц и от 300 до 1000 кГц, дБ, не более
Спектральная плотность напряжения шума, приведенного ко входу
усилителя в полосе частот от 5 кГц до 1000 кГц, нВ/
Ö
Гц, не более
Амплитуда напряжения шума, приведенного ко входу усилителя в полосе
частот от 50Гц до 5 кГц, мкВ, не более
10
Значение
СР
2
30
25
10±2
Таблица 2 – Основные технические характеристики
Наименование характеристки
Разъемы для ввода и вывода сигналов, тип
Количество каналов, шт
Входное сопротивление, МОм
Входная емкость, пФ
Ток источников питания внешних устройств, мА
Габаритные размеры, мм, не более
- ширина
- длина
- высота
Масса (без упаковки), кг, не более
240
370
120
4,0
1 - место пломбировки с оттиском поверительного клейма.
Рисунок 2 – Схема пломбировки от несанкционированного доступа, обозначение места
нанесения знака поверки
1
Лист № 4
Всего листов 5
Значение
Продолжение таблицы 2
Наименование характеристки
Условия эксплуатации:
- температура окружающего воздуха, °С
- относительная влажность воздуха, %, не более
от +5 до +35
80
Знак утверждения типа
наносится методом гравировки на лицевую панель изделия и типографским методом на
титульные листы эксплуатационной документации.
Комплектность средства измерений
Обозначение
Количество
Таблица 3- Комплектность изделия «Цензурка – УШМ1»
Наименование
Усилительширокополосныймалошумящий2–х
канальный
Руководство по эксплуатации
Паспорт
Методика поверки
«Цензурка - УШМ1»
45.66.00.00.000 РЭ
45.66.00.00.000 ПС
45.66.00.00.000 МП
1 шт.
1 шт.
1 шт.
1 шт.
Поверка
осуществляется по документу 45.66.00.00.000 МП «Усилитель широкополосный малошумящий
2–хканальный«Цензурка-УШМ1».Методикаповерки»,утвержденному
ФБУ «Ростовский ЦСМ» 07.12.2018г.
Основные средства поверки:
- генератор сигналов произвольной формы DG5072 (регистрационный № 55992-13);
- мультиметр цифровой 34411A (регистрационный № 47717-11);
- вольтметр АКИП-2401 (регистрационный № 56995-14);
- осциллограф цифровой MSO7034B (регистрационный № 45498-10).
Допускается применение аналогичных средств поверки, обеспечивающих определение
метрологических характеристик поверяемых СИ с требуемой точностью.
Знак поверки наносится на свидетельство о поверке и на корпусе, как показано на
рисунке 2.
Сведения о методиках (методах) измерений
приведены в эксплуатационном документе.
Нормативные документы, устанавливающие требования к усилителям широкополосным
малошумящим 2–х канальным «Цензурка - УШМ1»
ГОСТ22261-94Средстваизмеренийэлектрическихимагнитныхвеличин.
Общие технические условия
Лист № 5
Всего листов 5
Изготовитель
Научноеконструкторско-технологическоебюро«Пьезоэлектрического
приборостроения» федерального государственного образовательного учреждения высшего
профессионального образования «Южный федеральный университет»
(НКТБ «ПЬЕЗОПРИБОР» ЮФУ)
ИНН 6163027810
Адрес: 344090, г. Ростов-на-Дону, ул. Мильчакова, 10
Юридический адрес: 344006, г. Ростов-на-Дону, ул. Б. Садовая, 105/42
Телефон: (863) 222-34-01, факс: (863) 243-48-44
Web-сайт:
E-mail:
центр
средств
Испытательный центр
Федеральноебюджетноеучреждение«Государственныйрегиональный
стандартизации, метрологии и испытаний в Ростовской области»
Адрес: 344000, г. Ростов-на-Дону, пр. Соколова, 58/173
Телефон: (863)264-19-74, 290-44-88, факс: (863) 291-08-02, 290-44-88
Web-сайт:
E-mail:
,
Аттестат аккредитации ФБУ «Ростовский ЦСМ» по проведению испытаний
измерений в целях утверждения типа № 30042-13 от 11.12.2013 г.
Заместитель
Руководителя Федерального
агентства по техническому
регулированию и метрологииА.В. Кулешов
М.п.« ___ » _______________ 2019 г.
