Номер госреестра:
75431-19
Наименование СИ:
Уровнемеры многофазные
Обозначение типа:
УМФ300
Производитель:
ООО "НИЦ многоуровневых измерений", г.Уфа
Межповерочный интервал:
2 года - для мод. УМФ300, 3 года - для мод. УМФ300-02
Сведения о типе СИ:
Срок свидетельства
Срок свидетельства:
21.06.2024
Описание типа:
Методика поверки:
Аккредитованная лаборатория
8(812)209-15-19, info@saprd.ru
×
![]()
Приложение к свидетельству № 74305
об утверждении типа средств измерений
Лист № 1
Всего листов 5
ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ
Уровнемеры многофазные серии УМФ300
Назначение средства измерений
Уровнемеры многофазные серии УМФ300 (далее – уровнемеры) предназначены для
измерений уровней границ разделов фаз в многокомпонентных средах.
Описание средства измерений
Принцип действия уровнемеров заключается в формировании электромагнитного
гармонического сигнала и распространении его по волноводу. Высокочастотный сигнал,
распространяясь по волноводу (сенсору), отражается от всех границ раздела сред
пропорционально изменению диэлектрической проницаемости среды, а также замедляет или
увеличиваетскоростьраспространениявзависимостиотзначениядиэлектрической
проницаемости среды.
Уровнемеры многофазные серии УМФ300 представляют собой конструкцию из корпуса,
который устанавливается на фланце и волновода (сенсора), который помещается внутрь
технологического аппарата или трубопровода. Внутри корпуса уровнемера установлен
электронный модуль, соединенный с чувствительным элементом, выполненным в виде
волновода.
Уровнемеры выпускаются в модификациях УМФ300 и УМФ300-02.
Модификация УМФ300 комплектуется электронным модулем УМФ300.20, модификация
УМФ300-02 комплектуется электронным модулем УМФ300.29. Выбор модификации и
электронного модуля производится исходя из требований по уровню взрывозащищенности и
имеющейся сети питания. Метрологические характеристики обеих модификаций являются
идентичными.
Результаты измерения канала измерений границы раздела сред газ/жидкость и канала
измерений границы раздела сред жидкость/жидкость передаются посредством интерфейса
RS485 по протоколу Modbus RTU на любой стандартный контроллер АСУ ТП, индикатор или
компьютер с стандартной СКАДО-системой. В качестве индикатора может быть использован
контроллер УМФ700.26 с жидкокристаллическим экраном, который может дополнять базовую
комплектацию уровнемера.
Общий вид уровнемеров представлен на рисунке 1.

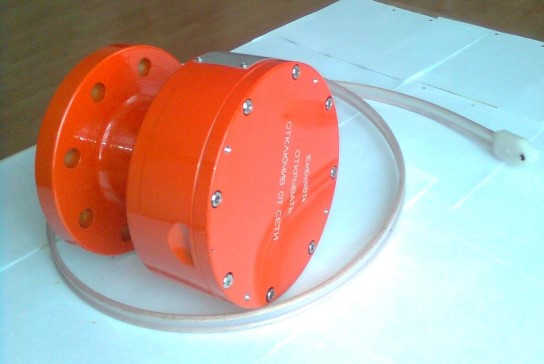

Рисунок 1 – Общий вид уровнемеров многофазных серии УМФ300
Место пломбировки уровнемеров на корпусе представлено на рисунке 2.
Лист № 2
Всего листов 5

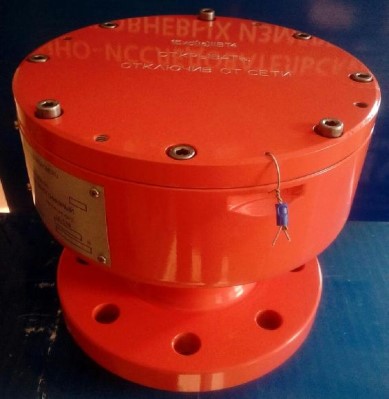

Рисунок 2 – Место пломбировки уровнемеров многофазных серии УМФ300
Программное обеспечение
Используемоевуровнемерахпрограммноеобеспечениеявляетсявстроенным.
Функциями программного обеспечения являются формирование излучаемого сигнала,
считывание измерительного сигнала, обработка данных для идентификации границ разделов
сред, формирование цифрового сигнала по интерфейсу RS485, диагностика прибора.
Измерительный алгоритм, основанный на использовании методов цифровой обработки
сигналов, позволяет получить из результирующего отраженного сигнала следующие
компоненты:
- положение (уровня) границы раздела сред в резервуаре или технологическом аппарате;
- значение коэффициентов отражения для прослеживания выраженности границ раздела
сред и оценивания качество сепарации продукта;
- скорость распространения электромагнитного сигнала, для определения содержания
воды в нефти и нефтепродуктах в каждой из разделенных сред.
Идентификационные данные программного обеспечения уровнемеров многофазных
серии УМФ300 приведены в таблице 1.
Цифровой
идентификатор ПО
Значение
ПО для модификации УМФ300ПО для модификации УМФ300-02
MLV.hexMLV.hex
Таблица 1
Идентификационные
данные (признаки)
Идентификационное
наименование ПО
Номер версии
1.03.0
98ff15c8 (CRC32); b7a68838 (CRC32);
e8bb06dacfc7428dd990ecee9250573d 094ca0f28aa7d022775d5fe58191a223
(md5) (md5)
МетрологическиехарактеристикиуровнемеровмногофазныхсерииУМФ300
нормированы с учетом влияния программного обеспечения.
Уровень защиты программного обеспечения от непреднамеренных и преднамеренных
измененийсоответствуетуровню«высокий»согласноР50.2.077-2014.Встроенное
программное обеспечение защищено от несанкционированного изменения настроечных данных
многоуровневой системой доступа пользователей. Конструкция уровнемеров многофазных
серии УМФ300 исключает возможность несанкционированного влияния на программное
обеспечение и измерительную информацию путем пломбирования корпуса уровнемеров.
Лист № 3
Всего листов 5
Метрологические и технические характеристики
Основные метрологические характеристики уровнемеров приведены в таблице 2.
Значение характеристики
от 0,3 до 20
±2
Таблица 2 - Метрологические характеристики уровнемеров
Наименование характеристики
Диапазон измерений уровня, м
Пределыдопускаемойабсолютнойпогрешности
измерений при определении границы раздела сред
газ/жидкость, мм
Пределыдопускаемойабсолютнойпогрешности
измерений при определении границы раздела сред
жидкость/жидкость, мм
±5
Основные технические характеристики уровнемеров приведены в таблице 3.
Значение характеристики
3
от +0 до +90
от -50 до +55
Таблица 3 - Технические характеристики уровнемеров
Наименование характеристики
Количество границ раздела сред, определяемых
уровнемером в автоматическом режиме, не менее
Диапазонрабочихтемпературанализируемой
жидкости, °С
Диапазон температуры окружающей среды, °С
Параметры электрического питания:
напряжение постоянного тока, В
модификация УМФ300
модификация УМФ300-02
Потребляемая мощность, Вт
Передача данных, последовательный интерфейс
Длина кабеля связи и питания датчика, не более, м
Маркировка взрывозащиты
Масса, кг, не более
Срок службы, лет, не менее
от 12 до 15
от 24 до 48
5,0
RS485
1500
1ExdiaIIBT4
25
10
Знак утверждения типа
наносится на корпус уровнемера многофазного серии УМФ300 методом наклейки и в центре
титульных листов паспорта и руководства по эксплуатации типографским способом.
Комплектность средства измерений
Комплектность уровнемеров приведена в таблице 4.
Наименование
Обозначение
Таблица 4 - Комплектность уровнемеров
Уровнемер многофазный серии УМФ300
Руководство по эксплуатации
Количество,
шт.
1
1
Паспорт
1
Методика поверки
1
УМФ300 или УМФ300-02
УМФ300.00.01.001 РЭ или
УМФ300.00.00.000 РЭ-02
УМФ300.00.00.000 ПС
или УМФ300.00.00.000
ПС-02
МП 0881-7-2018
Лист № 4
Всего листов 5
Поверка
осуществляется по документу МП 0881-7-2018 «ГСИ. Уровнемеры многофазные серии
УМФ300. Методика поверки», утвержденному ФГУП «ВНИИР» 27.11.2018 г.
Основные средства поверки:
- рабочий эталон единицы уровня жидкости по ГОСТ 8.477-82 в диапазоне значений
от 0 до 20 м c пределом допускаемой абсолютной погрешности не более ± 0,7 мм;
- рулетка измерительная металлическая с грузом 2-го класса точности по ГОСТ 7502-98
с верхним пределом измерений 20 м (регистрационный номер 55464-13);
- переносной электронный измеритель уровня с пределами допускаемой погрешности не
более ± 1,5 мм.
Допускается применение аналогичных средств поверки, обеспечивающих определение
метрологических характеристик поверяемых СИ с требуемой точностью.
Знак поверки наносится на свидетельство о поверке уровнемера.
Сведения о методиках (методах) измерений
приведены в эксплуатационных документах.
Нормативные и технические документы, устанавливающие требования к уровнемерам
многофазным серии УМФ300
ГОСТ 8.477-82 ГСИ. Государственная поверочная схема для средств измерений уровня
жидкости
УМФ 300.00.00.000 Уровнемеры многофазные УМФ300. Технические условия
Изготовитель
Обществосограниченнойответственностью«Научно-исследовательскийцентр
многоуровневых измерений» (ООО «НИЦ МИ»)
ИНН 0274053607
Адрес: 450104, Республика Башкортостан, г. Уфа, ул. Зеленогорская, 9
Юридический адрес: 450056, Республика Башкортостан, г. Уфа, д. Мокроусово, База б/н,
офис 43
Телефон/факс: 8 (347) 236-92-52 / 295-95-12 (13)
E-mail:
Заявитель
Общество с ограниченной ответственностью «Торговый Дом «Химэкс»
(ООО «Торговый Дом «Химэкс»)
Адрес: 450019, г. Уфа, ул. Деревенская переправа, д. 17 а
Телефон (факс): 8 (347) 291-82-84, 8 (347) 291-82-83
E-mail:
Лист № 5
Всего листов 5
Испытательный центр
Федеральноегосударственноеунитарноепредприятие«Всероссийскийнаучно-
исследовательский институт расходометрии» (ФГУП «ВНИИР»)
Адрес: 420088, Республика Татарстан, г. Казань, ул. 2-я Азинская, д. 7 «а»
Телефон: 8 (843) 272-70-62
Факс: 8 (843) 272-00-32
E-mail:
Web-сайт:
Аттестат аккредитации ФГУП «ВНИИР» по проведению испытаний средств измерений в
целях утверждения типа № RA.RU.310592 от 24.02.2015 г.
Заместитель
Руководителя Федерального
агентства по техническому
регулированию и метрологииА.В. Кулешов
М.п.« ___ » _______________ 2019 г.
