Номер госреестра:
75385-19
Наименование СИ:
Аспираторы
Обозначение типа:
MARC-7000
Производитель:
Фирма "SDEC FRANCE" Ltd., Франция
Межповерочный интервал:
1 год
Сведения о типе СИ:
Срок свидетельства
Срок свидетельства:
21.06.2024
Описание типа:
Методика поверки:
Аккредитованная лаборатория
8(812)209-15-19, info@saprd.ru
×
![]()
Приложение к свидетельству № 74258
об утверждении типа средств измерений
Лист № 1
Всего листов 4
ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ
Аспираторы«MARC-7000»
Назначение средства измерений
Аспираторы «MARC-7000» предназначены для отбора и измерения объема проб
атмосферного воздуха и воздуха рабочей зоны.
Описание средства измерений
Принцип действия аспираторов основан на создании разрежения со стабильными
параметрами, за счет которого прокачивается отбираемая проба воздуха с заданным объемным
расходом.
Аспираторы «MARC-7000» (далее – аспираторы) представляют собой среднерасходные
электрическиепередвижныеавтоматическиепоказывающиеприборы,используемые
автономно.
Конструктивно аспираторы выполнены в одном блоке.
В состав аспираторов входят:
- насос;
- датчик объемного расхода;
- таймер;
- сосуды, заполненные водой или поглотительным раствором.
Напереднейпанелиаспираторарасположеныкнопка«ВКЛ/ВЫКЛ»;
жидкокристаллический дисплей матричного типа 2 линии по16 знаков с клавиатурой для
управления аспиратором, разъем RS232 для подключения к персональному компьютеру.
На жидкокристаллическом дисплее аспиратора отображаются следующие параметры:
текущий объемный расход пробы; текущий объем пробы; текущее время отбора пробы,
аварийные сигналы неисправностей.

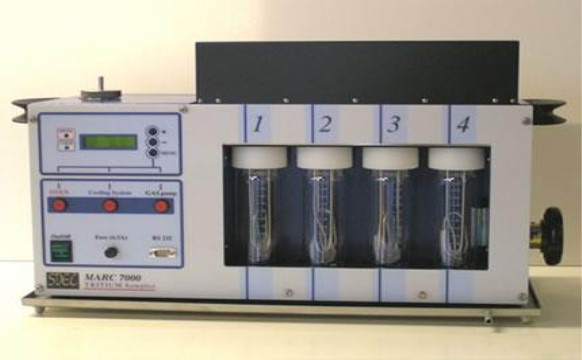

Общий вид аcпиратора «MARC-7000» приведен на рис. 1.
Место пломбированияМесто нанесения знака поверки
Рисунок 1 – Общий вид аспиратора «MARC-7000»
Лист № 2
всего листов 4
Программное обеспечение
Газоанализаторы имеют встроенное программное обеспечение (ПО) MARC-7000.
Программное обеспечение осуществляет функции:
- расчет и отображение результатов измерений на ЖК-дисплее;
- передачу результатов измерений через интерфейс RS232C;
- контроль целостности программных кодов ПО, настроечных и калибровочных констант;
- контроль общих неисправностей.
Идентификационные данные программного обеспечения приведены в таблице 1.
Влияние встроенного ПО учтено при нормировании метрологических характеристик
газоанализатора. Уровень защиты – «низкий» по Р 50.2.077-2014.
Таблица 1 – Идентификационные данные программного обеспечения
Идентификационные данные (признаки)Значение
Идентификационное наименование ПОMARC 7000
Номер версии (идентификационный номер)
1)
ПО V 5.60
Цифровой идентификатор ПО
2)
8B661855
Алгоритм вычисления цифрового идентификатора ПО СRC32
1)
Номер версии ПО должен быть не ниже указанного в таблице.
2)
Значения контрольной суммы, указанной в таблице, относится только к файлам
встроенного ПО указанной версии.
Метрологические и технические характеристики
± 5
Таблица 2 – Основные метрологические характеристики аспираторов
Наименование характеристикиЗначение
Емкость отсчетного устройства, позволяющего измерять объем пробы25·10
6
прокачиваемого воздуха, дм
3
,не менее
Пределы допускаемой основной относительной погрешности (при измерении
объема пробы прокачиваемого воздуха не менее 20 дм
3
), %
дм
3
Номинальная цена единицы наименьшего разряда (при измерении объема),
0,1
± 5
Диапазон задания объемного расхода пробы прокачиваемого воздуха, дм
3
/чот 20 до 40
1)
Пределы допускаемой основной относительной погрешности задания
объемного расхода, %
Номинальная цена
единицы наименьшего
разряда
(при измерении расхода),
дм
3
/ч
0,1
± 0,5
± 0,5
Диапазон измерений времени отбора пробы воздуха, чот 1 до 48
Пределыдопускаемойосновнойотносительной погрешности канала
измерения времени отбора пробы воздуха, %
Пределыдопускаемойдополнительнойпогрешностиотизменения
температуры окружающего воздуха на каждые 10
°
С от номинального
значения температуры 20
°
С в диапазоне от минус 10
°
С до 40
°
С, в долях от
основной относительной погрешности
Пределы допускаемой относительной погрешности при отборе проб
атмосферного воздуха и воздуха рабочей зоны при следующих условиях
2)
:±5
- диапазон температуры окружающего воздуха,
o
Cот +15 до +25
- диапазон относительной влажности окружающего воздуха, % от 50 до 70
- диапазон атмосферного давления, кПаот 96,3 до 106,3
Пределы допускаемой относительной погрешности при отборе проб воздуха±8
в рабочих условиях эксплуатации, приведенных в таблице 3, %
1)
Заводская настройка: 30 дм
3
/ч. Для других расходов в указанном диапазоне требуется
введение градуировочного коэффициента.
2)
В соответствии с требованиями приказа Минздравсоцразвития РФ
№ 1034н от 09.09.11 и
приказа Минприроды России от № 425 от 07.12.2012 г .
Лист № 3
всего листов 4
16000
Значение
48
300
от 207 до 253
6
от 15 до 25
80
от 98 до 104,6
Таблица 3 – Основные технические характеристики аспираторов
Наименование характеристики
Время непрерывной работы, ч, не более
Потребляемая электрическая мощность, В·А, не более
Напряжение питания переменным током частотой (50±1) Гц, В
Средняя наработка на отказ (при доверительной вероятности Р=0,95),
ч
Полный средний срок службы, г, не менее
Нормальные условия измерений:
- температура окружающего воздуха,
°
C
- относительная влажность окружающего воздуха, %, не более
- диапазон атмосферного давления, кПа
Условия эксплуатации:
- диапазон температур окружающего воздуха,
о
С
- диапазон относительной влажности, % при температуре 25
о
С
- диапазон атмосферного давления, кПа
от минус 10 до 40
от 15 до 98 (без
конденсации влаги)
от 84 до 106,7
Таблица 4 - Габаритные размеры и масса аспираторов
Габаритные размеры, мм, не более
длинаширинавысота
Масса, кг,
не более
70026527030
Знак утверждения типа
наносится на корпус аспираторов и способом компьютерной графики на титульный лист
руководства по эксплуатации.
Комплектность средств измерений
Обозначение
Количество
-
Таблица 5 - Комплектность аспираторов
Наименование
Аспиратор «MARC-7000»
1 шт.
1 шт.
-
-
-
-
-
-
Бак для сбора конденсата
Расходные материалы:
- бумажные фильтры;
- контейнеры (сосуды);
- силиконовая смазка SI4;
- охлаждающая жидкость 1л
Руководство по эксплуатации «MARC 7000»
Аспиратор «MARC-7000». Методика поверки.
МП-242-2304-2019
4 комплекта
4 комплекта
4 комплекта
1 комплект
1 экз.
1 экз.
Поверка
осуществляется по документу МП-242-2304-2019 «ГСИ. Аспираторы «MARC-7000». Методика
поверки», утвержденному ФГУП «ВНИИМ им. Д.И. Менделеева» 15.03.2019 г.
Основные средства поверки:
- расходомер-счетчик газа РГТ модели РГТ-3 (регистрационный номер 51713-12).
Допускается применение аналогичных средств поверки, обеспечивающих определение
метрологических характеристик поверяемых аспираторов с требуемой точностью.
Знак поверки наносится на аспиратор, как указано на рисунке 1, или на свидетельство о
поверке.
Лист № 4
всего листов 4
Сведения о методиках (методах) измерений
приведены в эксплуатационном документе.
Нормативные и технические документы, устанавливающие требования к аспираторам
«MARC-7000»
Приказ Минприроды России от № 425 от 07.12.2012 г Об утверждении перечня
измерений, относящихся к сфере государственного регулирования обеспечения единства
измерений и выполняемых при осуществлении деятельности в области охраны окружающей
среды, и
обязательных метрологических требований к ним, в том числе показателей точности
измерений
Приказ Министерства здравоохранения и социального развития Российской Федерации
№ 1034 от 09.09.11 Об утверждении перечня измерений, относящихся к сфере государственного
регулирования обеспечения единства измерений и производимых при выполнении работ по
обеспечению безопасных условий
и
охраны труда, в том числе на опасных производственных
объектах, и обязательных метрологических требований к ним, в том числе показателей точности
ГОСТ Р 51945-2002 Аспираторы. Общие технические условия
ГОСТ Р 52931-2008 Приборы контроля и регулирования технологических процессов.
Общие технические условия
Техническая документация фирмы-изготовителя
Изготовитель
Фирма «SDEC FRANCE» Ltd., Франция
Адрес: France 37310 TAUXIGNI, Z.I. de la Gare, BP 27 Reignac sur Indre
Телефон: 33 (0) 2 4794 1000, факс:33 (0) 2 4794 1713
E-mail:
Заявитель
ООО «НТЦ «РАДЭК»
ИНН 7826087150
Адрес: 190005, г. Санкт-Петербург, ул. Егорова, д.26 А, литер Б., помещение 26-Н
Телефон: (812) 429-49-61, факс: (812) 429-49-62
Web-сайт: www.radek
E-mail:
Испытательный центр
Федеральноегосударственноеунитарноепредприятие«Всероссийскийнаучно-
исследовательский институт метрологии им. Д.И. Менделеева»
Адрес: 190005, г. Санкт-Петербург, Московский пр., 19
Телефон: (812) 251-76-01
Факс: (812) 713- 01-14
Web-сайт:
E-mail:
Регистрационный номер RA.RU.311541 в Реестре аккредитованных лиц в области
обеспечения единства измерений Росаккредитации.
Заместитель
Руководителя Федерального
агентства по техническому
регулированию и метрологииА.В. Кулешов
М.п.« ___ » _______________ 2019 г.
