Счетчики холодной и горячей воды С-300М Байкал, ГРСИ 75347-19
Номер госреестра:
75347-19
Наименование СИ:
Счетчики холодной и горячей воды
Обозначение типа:
С-300М Байкал
Производитель:
ООО НПО "Байкал", г.Москва
Межповерочный интервал:
6 лет
Сведения о типе СИ:
Срок свидетельства
Срок свидетельства:
21.06.2024
Описание типа:
Методика поверки:
Аккредитованная лаборатория
8(812)209-15-19, info@saprd.ru
×
![]()
Приложение к свидетельству № 74218
об утверждении типа средств измерений
Лист № 1
Всего листов 8
ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ
Счетчики холодной и горячей воды С-300М «Байкал»
Назначение средства измерений
Счетчики холодной и горячей воды С-300М «Байкал» (далее - счетчики) предназначены
для измерения объема холодной и горячей воды, протекающей по трубопроводам систем горя-
чего и холодного водоснабжения.
Описание средства измерений
Принцип работы счетчиков основан на измерении числа оборотов крыльчатки, вращаю-
щейся под действием протекающего объема воды. Количество оборотов крыльчатки пропор-
ционально прошедшему объему воды через счетчик.
Поток воды, пройдя струевыпрямитель (фильтр, защитная сетка), подается в измери-
тельную часть, внутри которой вращается крыльчатка. Передача вращения крыльчатки в счет-
ный механизм осуществляется при помощи магнитной связи или непосредственно через жест-
кое соединение.
Вращение крыльчатки с помощью магнитной связи передается к ведомой части магнит-
ной муфты, установленной в счетном механизме, для механического индикаторного устройст-
ва, либо к считывающему устройству для электронного индикаторного устройства. Индикатор-
ное устройство может находиться в герметичной капсуле и отделено от измеряемой среды не-
магнитной разделительной мембраной, зафиксированной прижимной гайкой или стопорным
кольцом. Герметичность соединения всех элементов счетчиков обеспечивается уплотнитель-
ными прокладками. Магнитная муфта, при её наличии, защищена от воздействия внешнего
магнитного поля одним или несколькими антимагнитными кольцами.
При передаче вращения крыльчатки в счетный механизм посредством жесткого соеди-
нения, счетный механизм находится в единой части счетчиков совместно с крыльчаткой.
Счетный механизм либо электронное считывающее устройство обеспечивают пересчет
числа оборотов крыльчатки в объем воды, прошедшей через счетчики посредством редукторно-
го устройства, расположенного в счетном механизме, или программно – в электронном индика-
торном устройстве.
Конструктивно счетчики состоят из корпуса (измерительная часть), крыльчатки и счет-
ного устройства (механического или электронного вида).
Все элементы счетчиков изготовлены из коррозионно-устойчивых и прочных материа-
лов. Детали, соприкасающиеся с водой, изготовлены из материалов, не снижающих качество
воды, стойких к ее воздействию в пределах рабочего диапазона температур.
Для настройки счетчики оснащены регулирующими устройствами, изменяющими про-
порциональное отношение количества оборотов крыльчатки к объему прошедшей воды через
счетчики.
Защита от несанкционированного доступа к внутренним элементам счетчиков и регули-
рующим устройствам обеспечивается конструкцией счетчиков, которая выполнена в одном или
комбинированном исполнении следующих элементов:
- неразъемное крепление счетного механизма к корпусу колпаком-защелкой, выполнен-
ное из разрушающегося материала;
- защитное пломбировочное (блокировочное) кольцо;
- прижимное кольцо в виде накидной гайки с возможностью пломбирования;
- винт-заглушка регулирующего устройства с отверстием для пломбирования.
Все элементы защиты препятствуют получению доступа к внутренним элементам счет-
чиков и устройствам его регулирования (настройки) без видимого повреждения.
Возможно использование различных цветов внутренних элементов счетчиков, корпуса,
защитного кольца и т.д.
Лист № 2
Всего листов 8
Счетчики имеют четкую, разборчивую и нестираемую маркировку, которая может быть
или сгруппирована, или рассредоточена на корпусе.
Счетчики могут устанавливаться в горизонтальных и вертикальных трубопроводах.
Счетчики могут оснащаться устройствами дистанционной передачи показаний о сум-
марном объеме воды, пройденном через счетчик и (или) устройствами, формирующими сигнал
пропорционально прошедшему объему воды через счетчики. Устройства передачи показаний
могут быть оснащены одним или несколькими интерфейсами обмена данными. Интерфейсы:
RS485, RS232, M-Bus, импульсный или оптический выход, радиомодуль. Радиомодуль исполь-
зует нелицензируемый диапазон частот для обмена данными с программно-техническим ком-
плексом, который в свою очередь обеспечивает отображение данных в личном кабинете поль-
зователя.
Устройства для дистанционной передачи показаний могут быть встроены в конструкцию
счетчика или могут быть установлены в виде дополнительного модуля. Дополнительные моду-
ли имеют жесткое крепление к счетчику, являются его неотъемлемой частью и подлежат плом-
бировке от несанкционированного вскрытия или разъединения со счетчиком.
Счетчики выпускаются в следующих модификациях:
С-300М «Байкал»
1
- Х - Х - Х - Х - Х
2 3 4 5 6
где:
1 - наименование счетчика холодной и горячей воды - С-300М «Байкал»;
2 - диаметр условного прохода, мм – 15, 20, 25, 32, 40, 50;
3 - вид счетного механизма: - М - механический счетный механизм;
- Э - электронный счетный механизм;
4 - монтажная длина, мм: 80, 110, 115, 130, 160, 165, 170, 190, 195, 200, 225, 245, 260, 280, 300;
5 - метрологический класс по ГОСТ Р 50193.1-92: А, В, С;
6
*
- тип интерфейса: - И - импульсный выход;
- Mb - M-Bus;
- Rs4 - RS 485;
- Rs2 - RS 232;
- Р - радиомодуль;
- О - оптический.
*
–
счетчики могут оснащаться как одним, так и несколькими интерфейсами передачи
данных. В случае отсутствия опции, позиция в обозначении счетчика отсутствует.
Общий вид счетчиков представлен на рисунке 1.
Пломбирование счетчиков, закрытых прозрачным пластиковым колпаком-защелкой, не
предусмотрено. Счетчики, в которых счетный механизм соединяется с корпусом пломбировоч-
ным кольцом или комбинированным способом, пломбируются согласно рисунку 2 свинцовой
пломбой или пломбой-наклейкой.
Лист № 3
Всего листов 8

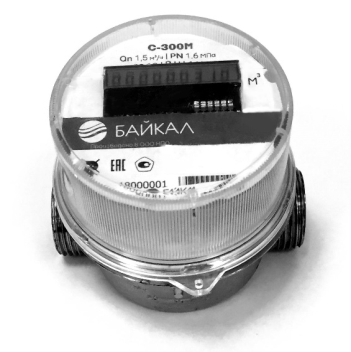

а) счетчик, электронный счетный механизм ко-
торого закрыт прозрачным пластиковым колпа-
ком-защелкой
в) счетчик, механический счетный механизм ко-
торого закрыт комбинированным колпаком

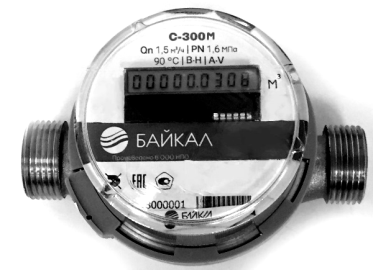

б) счетчик, электронный счетный механизм
которого закрыт прозрачным пластиковым
колпаком и скреплен с корпусом защитным
пломбировочным кольцом
г) счетчик, механический счетный механизм
которого закрыт стеклом и скреплен с корпу-
сом прижимным кольцом
д) счетчики, оснащенные индукционной мишенью, механический счетный механизм которых
закрыт прозрачным пластиковым колпаком и скреплен с корпусом защитным пломбировочным
кольцом
Рисунок 1 – Общий вид счетчиков холодной и горячей воды С-300М «Байкал»
Лист № 4
Всего листов 8

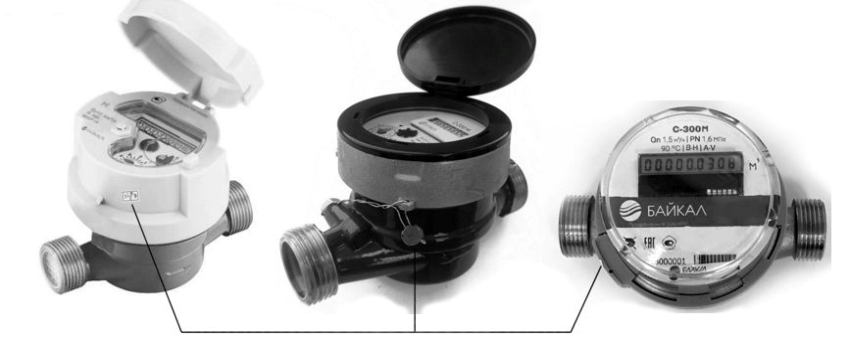

Места пломбировки от несанкционированного доступа
Рисунок 2 – Схема пломбировки счетчиков холодной и горячей воды С-300М «Байкал»
от несанкционированного доступа
Программное обеспечение
Счетчики с электронным индикаторным устройством имеют встроенное программное
обеспечение (далее – ПО), устанавливаемое в энергонезависимую память при изготовлении. В
процессе эксплуатации данное ПО может быть модернизировано изготовителем.
ПО предназначено для сбора, преобразования, обработки, отображения на индикаторном
устройстве счетчика и передачи информации во внешние системы учета. Идентификационные
данные ПО приведены в таблице 1.
Нормирование метрологических характеристик счетчиков приведено с учетом влияния
ПО. Конструкция счетчиков исключает возможность несанкционированного влияния на ПО
счетчиков и измерительную информацию. Уровень защиты ПО и измерительной информации
от преднамеренных и непреднамеренных изменений в соответствии с Р 50.2.077-2014 – «высо-
кий».
Таблица 1
–
Идентификационные данные программного обеспечения
Идентификационные данные (признаки)
Идентификационное наименование ПО, не ниже
Номер версии (идентификационный номер) ПО, не ниже
Цифровой идентификатор ПО
Значение
1
15
-
Лист № 5
Всего листов 8
Метрологические и технические характеристики
62,5
87,5
150
250
375
1125
1875
2625
4500
7500
11250
1
1 1/4
1 1/2
2
2 1/4
300×210×375
99999
1,6
0,0001
0,001
20
В С А
0,05 0,025 0,14
0,20 0,0375 0,35
2,5
5,0
Значение
25
ВСА
0,07 0,035 0,24
0,28 0,0525 0,6
3,5
7,0
32
В С
0,12 0,06
0,48 0,09
6,0
12,0
40
А В С А
0,4 0,2 0,1 1,2
1,0 0,8 0,15 4,5
10,0
20,0
50
В С
0,45 0,09
3,0 0,225
15,0
30,0
Таблица 2
–
Метрологические и технические характеристики
Наименование характеристики
Диаметр условного прохода, мм15
Метрологический класс А ВСА
М
Н
П
М
е
о
а
и
р
м
к
н
е
с
и
и
х
и
н
м
о
м
а
д
а
л
а
л
н
ь
л
ь
ы
н
ь
н
н
й
ы
ы
ы
й
р
й
й
а
р
р
с
р
а
х
а
с
а
с
о
х
с
х
д
х
о
о
д
о
Q
д
д
Q
t
Q
,
Q
м
n
m
,
m
3
i
м
n
/
a
ч
,
x
3
,
м
/ч
м
3
/
3
ч
/ч
0
0
,
,
0
1
6
5
0
0
,
,
0
1
1
3
3
2
,
,
0
5
0
0
,
,
0
0
2
1
2
5
5 0
0
,
,
2
1
5
Наибольшее измеренное количество воды за
сутки, м
3
37,5
Наибольшее измеренное количество воды за
месяц, м
3
3/4
±5,0
±2,0
0,5
∙
Q
min
1,5
3,0
3,0
3,5
4,0
0,1
от + 5 до + 90
Номинальный диаметр резьбового соединения
на корпусе счетчика, дюйм
Пределы допускаемой относительной по-
грешности счетчиков в диапазоне
расходов, %:
-
Q
min
≤ Q < Q
t
П
-
ор
Q
о
t
г
≤
чу
Q
вс
<
т
Q
ви
m
т
a
е
x
льности, м
3
/ч, не более
Габаритные размеры
(длина×ширина×высота), мм, не более
Масса, кг, не более1,0
Емкость индикаторного устройства, м
3
,
не менее
Потеря давления, МПа, не более
Максимальное рабочее давление, МПа,
не более
Диапазон температура воды, °С
Минимальная цена деления индикаторного
устройства, м
3
, не более
Лист № 6
Всего листов 8
от 3,5 до 3,7
от +5 до +55
Продолжение таблицы 2
Напряжение встроенного элемента
питания *, В
Рабочие условия измерений:
– температура окружающей среды, °С
– относительная влажность при температуре
+35 °С, %, не более
– атмосферное давление, кПа
Средняя наработка на отказ, ч, не менее
Средний срок службы**, лет
80
от 84,0 до 106,7
104000
12
* Для счетчиков, укомплектованных электронным индикаторным устройством;
** Может отличаться, в зависимости от частоты опроса, для счетчиков с электронным счетным механизмом и встроенным интерфейсом.
Лист № 7
Всего листов 8
Знак утверждения типа
наносится на лицевую часть счетчика любым технологическим способом и на титульный лист
паспорта типографским способом.
Комплектность средства измерений
Руководство по эксплуатации*
1 экз.
Поверка
осуществляется по документам:
ИЦРМ-МП-036-19 «Счётчики холодной и горячей воды С-300М «Байкал». Методика поверки»,
утверждён ООО «ИЦРМ» 22.03.2019 г., и МИ 1592-2015 «ГСИ. Счетчики воды. Методика по-
верки» (для счетчиков без радиомодуля).
Основные средства поверки:
- вторичный эталон единицы объемного и массового расхода в диапазоне значений
от 0,002 до 45 т/ч (м
3
/ч) согласно приказу Росстандарта от 07.02.2018 г. № 256 (часть 1).
Допускается применение аналогичных средств поверки, обеспечивающих определение
метрологических характеристик поверяемых счетчиков с требуемой точностью.
Знак поверки наносится в виде пломбы на корпус счетчика, если это предусмотрено кон-
струкцией счетчика, и (или) в соответствующий раздел паспорта, и (или) на бланк свидетельст-ва
о поверке.
Сведения о методиках (методах) измерений
приведены в эксплуатационном документе.
Нормативные и технические документы, устанавливающие требования к счетчикам хо-
лодной и горячей воды С-300М «Байкал»
ГОСТ Р 50601-93 ГСИ. Счетчики питьевой воды крыльчатые. Общие технические усло-
вия
ГОСТ Р 50193.1-92 ГСИ. Измерение расхода воды в закрытых каналах. Счетчики холод-
ной питьевой воды. Технические требования
Приказ Росстандарта от 07.02.2018 г. № 256 «Об утверждении Государственной пове-
рочной схемы для средств измерений массы и объема жидкости в потоке, объема жидкости и
вместимости при статических измерениях, массового и объемного расходов жидкости»
ГОСТ 6019-83 ГСИ. Счетчики холодной воды крыльчатые. Общие технические условия
ТУ 26.51.63.120-004-00518168-2018 Счетчики холодной и горячей воды С-300М «Бай-
кал». Технические условия
Таблица 3 – Комплектность счетчиков
Наименование
Счетчик холодной и горячей воды С-300М «Байкал»
Паспорт
Стикер
Комплект монтажных частей и принадлежностей*
Методика поверки*
Количество
1 шт.
1 экз.
2 шт.
1 комплект
1 экз.
Обозначение
----
ИЦРМ-МП-036-19
26.51.63.120-004-
00518168-2019 РЭ
*Поставляется по отдельному заказу
Лист № 8
Всего листов 8
Изготовитель
Общество с ограниченной ответственностью Научно-производственное объединение
«Байкал» (ООО НПО «Байкал»)
ИНН 7713412546
Адрес: 127411, г. Москва, Дмитровское шоссе, д. 157, стр. 12, офис 12-3-110
Телефон: +7 (495) 105-99-49
Web-сайт: npobaikal.com
E-mail:
Испытательный центр
Общество с ограниченной ответственностью «Испытательный центр разработок в облас-
ти метрологии»
Адрес: 117546, г. Москва, Харьковский проезд, д.2, этаж 2, пом. I, ком. 35,36
Телефон: +7 (495) 278-02-48
E-mail:
Аттестат аккредитации ООО «ИЦРМ» по проведению испытаний средств измерений в
целях утверждения типа № RA.RU.311390 от 18.11.2015 г.
Заместитель
Руководителя Федерального
агентства по техническому
регулированию и метрологииА.В. Кулешов
М.п.« ___ » _______________ 2019 г.
Готовы поверить данное средство измерений.
Поверка средств измерений.
| ГРСИ | Наименование СИ | Тип СИ | Производитель | МПИ | Ссылка |
| 15473-96 | Счетчики электрические активной энергии | СА4-195 | Фирма "Харьковский завод электроаппаратуры", Украина, г.Харьков | 6 лет | Перейти |
| 12968-91 | Преобразователи первичные измерительные относительной электрической проводимости морской воды | ПЭИ-058 | Морской гидрофизический институт, г.Севастополь | 1 год | Перейти |
| 32679-06 | Счетчики электрической энергии | ГАММА1 | ЗАО СКБ "Автоматизация", г.Рязань | 10 лет | Перейти |
| 19363-00 | Счетчики электрической реактивной энергии переменного тока электронные | ПСЧ-4РА | ГУП "Нижегородский завод им.М.В.Фрунзе", г.Нижний Новгород | 6 лет | Перейти |
| 22662-02 | Счетчики статические однофазные двухтарифные | СОЭ-2Т | ФГУП "НПП "Контакт", г.Саратов | 8 лет - для класса точности 1,0; 16 лет - для класса точности 2,0 | Перейти |
Общество с ограниченной ответственностью
"Специализированное управление программ регионального развития"
ООО "СУПРР"
ИНН 7813337035 КПП 781301001 ОГРН 1057813279919
197198, Санкт-Петербург, ул. Шамшева, д. 8, лит. А, пом. 230
8(812)209-15-19
info@saprd.ru
"Специализированное управление программ регионального развития"
ООО "СУПРР"
ИНН 7813337035 КПП 781301001 ОГРН 1057813279919
197198, Санкт-Петербург, ул. Шамшева, д. 8, лит. А, пом. 230
8(812)209-15-19
info@saprd.ru
Поверка средств измерений
ООО "СУПРР"
ИНН 7813337035 КПП 781301001
ОГРН 1057813279919
197198, Санкт-Петербург, ул. Шамшева, д. 8, лит. А, пом. 230
8(812)209-15-19
info@saprd.ru
ИНН 7813337035 КПП 781301001
ОГРН 1057813279919
197198, Санкт-Петербург, ул. Шамшева, д. 8, лит. А, пом. 230
8(812)209-15-19
info@saprd.ru
Поверка средств измерений
