Машина разрывная горизонтальная для испытаний цепей ЦМЛ-500, ГРСИ 75313-19
Номер госреестра:
75313-19
Наименование СИ:
Машина разрывная горизонтальная для испытаний цепей
Обозначение типа:
ЦМЛ-500
Производитель:
Завод испытательных машин "ФЕБ Веркштофпрюфмашинен", ГДР
Межповерочный интервал:
1 год
Сведения о типе СИ:
Заводской номер
Заводской номер:
зав.№ 228/63/6 (изготовлена в 1963 г.)
Описание типа:
Методика поверки:
Аккредитованная лаборатория
8(812)209-15-19, info@saprd.ru
×
![]()
Приложение к свидетельству № 74183
об утверждении типа средств измерений
Лист № 1
Всего листов 4
ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ
Машина разрывная горизонтальная для испытаний цепей ЦМЛ -500
Назначение средства измерений
Машина разрывная горизонтальная для испытания цепей ЦМЛ 500(далее – машина)
предназначена для измерений силы при проведении механических испытаний изделий из
металлопродукции, изделий из цепей, цепей и комплектующих к ним, в технологических
процессах на ПАО «Завод Красный Якорь».
Описание средства измерений
Принцип действия машины заключается в измерении силы при деформации
закрепленного образца, возникающей при перемещении захватного устройства с постоянной
заданной скоростью.
Машины относится к типу разрывных (растяжение) электрогидравлических машин с
рычажно-маятниковым силоизмерителем.
Конструктивно машина состоит из нагружающего устройства и пульта управления,
включающего в себя силоизмеритель.
Нагружающее устройство представляют собой силовую раму, по направляющим
которой перемещается захватное устройство. Оно приводится в действие при помощи
гидроцилиндра установленного на раме.
Пульт управления представляет собой модуль регулирования процесса нагружения
образца и контроля значений нагрузок и деформаций. Пульт управления состоит из насосной
станции, силоизмерительного блока и стрелочного устройства для измерения нагрузки
(силоизмеритель).
Пломбирование машины ЦМЛ-500 не предусмотрено.

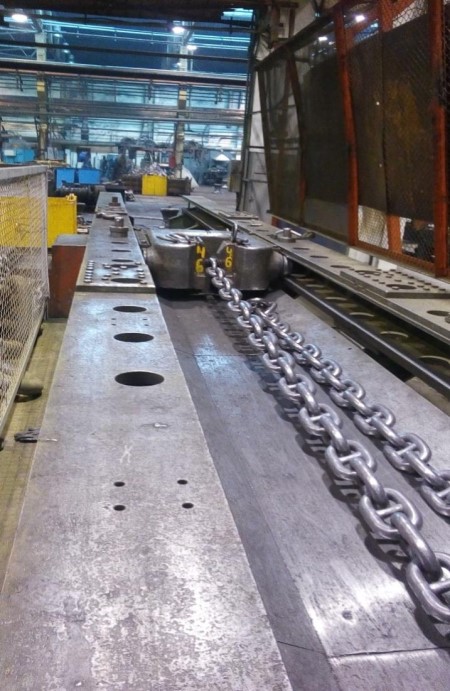

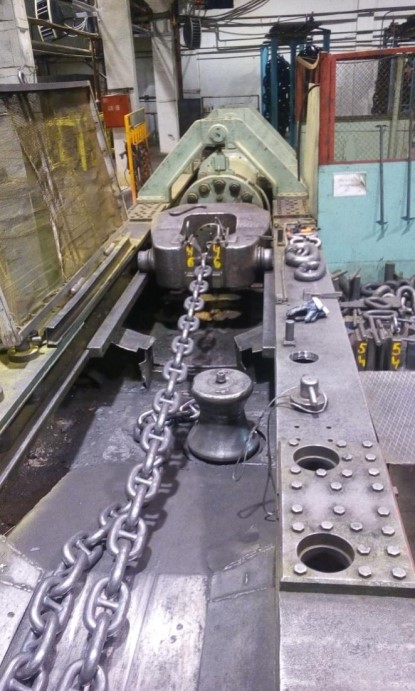

Общий вид машины разрывной горизонтальной ЦМЛ-500, представлен на рисунке 1 и 2.
Рисунок 1 - Общий вид машины ЦМЛ-500
Лист № 2
Всего листов 4

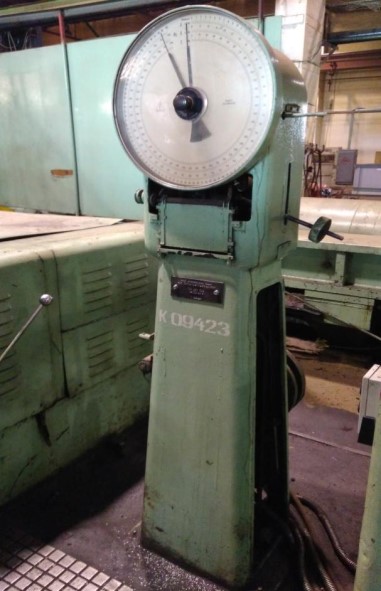

Рисунок 2 - Общий вид машины ЦМЛ-500
Программное обеспечение
отсутствует.
Метрологические и технические характеристики
Перечень измеряемых параметров, диапазоны измерений и предел допускаемой
относительной погрешности 1 и 2.
Значение
3000 (300)
100 (10)
Таблица 1 - Метрологические характеристики
Наименование характеристик
Наибольший предел измерений силы(нагрузки), кН, (тс)
Наименьший предел измерений силы (нагрузки), кН, (тс)
Пределы допускаемой относительной погрешности при
измерении силы, %
- в диапазоне измерений, кН, (тс) от 100 (10) до 3000 (300)
Цена деления силоизмерителя, кН, (тс)
±1,0
10 (1)
Лист № 3
Всего листов 4
Значение
4,5
27500
380±38
50 ±2
10
от +10 до +30
от 30 до 90
от 84 до 106
Таблица 2 – Основные технические характеристики
Наименование характеристик
Скорость перемещения задней захватной тележки, не более, м/ мин
Наибольшее расстояние между захватами при растяжении, не менее, мм
Параметры электрического питания:
- напряжение, В
- частота, Гц
Потребляемая мощность, кВ·А, не более
Рабочие условия эксплуатации:
- температура окружающей среды, °С
- относительная влажность, %
- атмосферное давление, кПа
Габаритные размеры:
- высота, мм, не более
- ширина, мм, не более
- длина, мм, не более
Масса машины, т, не более
2000
2100
40000
88

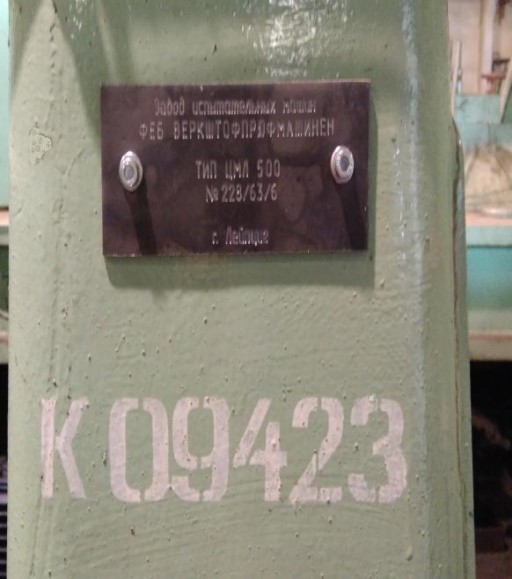

Знак утверждения типа
наносится на эксплуатационную документацию типографским способом и на лицевую панель
машины вместе с пленочным покрытием.
Комплектность средства измерений
Обозначение
ЦМЛ - 500
Количество
1 шт.
Таблица 3 – Комплектность средства измерений.
Наименование обозначение
Машина разрывная горизонтальная для испытаний
цепей ЦМЛ - 500
Инструкция по эксплуатации
Паспорт
Методика поверки
ЦМЛ - 500
ЦМЛ - 500
ЦМЛ – 500 МП
1 экз.
1 экз.
1 экз.
Поверка
осуществляется по документу ЦМЛ – 500 МП «ГСИ. Машина разрывная горизонтальная для
испытаний цепей ЦМЛ – 500. Методика поверки», утвержденному ФБУ «Нижегородский ЦСМ»
22 февраля 2019 г.
Основные средства поверки:
Динамометры электронные 2-го разряда по ГОСТ 8.640-2014, с верхним пределом
измерений 3 МН.
Допускается применение аналогичных средств поверки, обеспечивающих определение
метрологических характеристик поверяемых СИ с требуемой точностью.
Знак поверки наносится на свидетельство о поверке.
Сведения о методиках (методах) измерений
Приведены в эксплуатационной документации.
разрывной
измерений.
Нормативныедокументы,устанавливающиетребованиякмашине
горизонтальной для испытания цепей ЦМЛ-500
ГОСТ 8.640 – 2014 Государственная система обеспечения единства
Государственная поверочная схема для средств измерения силы
Лист № 4
Всего листов 4
ГОСТ 28840-90 Машины для испытания материалов на растяжения, сжатие и изгиб.
Общие технические требования.
Изготовитель
Завод испытательных машин «ФЕБ ВЕРКШТОФПРЮФМАШИНЕН», ГДР, г. Лейпциг,
изготовлена в 1963 г.
Заявитель
Публичное акционерное общество Завод Красный Якорь (ПАО «Завод Красный Якорь»)
ИНН 5257005049
Адрес: 603028, г. Нижний Новгород, Московское шоссе, д. 120
Тел.: +7 (831) 277-88-38
Факс: +7 (831) 277-88-39
E-mail:
Испытательный центр
Федеральноебюджетноеучреждение«Государственныйрегиональныйцентр
стандартизации, метрологии и испытаний в Нижегородской области»
(ФБУ «Нижегородский ЦСМ»)
Адрес: 603950, г.Нижний Новгород, ул. Республиканская, д.1
Тел.: +7 (831) 428-78-78
Факс: +7 (831) 428-57-48
E-mail:
Аттестат аккредитации ФБУ «Нижегородский ЦСМ» по проведению испытаний
средств измерений в целях утверждения типа от № 30011-13 от 01.09.2015 г.
Заместитель
Руководителя Федерального
агентства по техническому
регулированию и метрологииА.В. Кулешов
М.п.« ___ » _______________ 2019 г.
