Счетчики турбинные холодной и горячей воды ZR, ГРСИ 75308-19
Номер госреестра:
75308-19
Наименование СИ:
Счетчики турбинные холодной и горячей воды
Обозначение типа:
ZR
Производитель:
ООО "Ценнер-Центр Санкт-Петербург", г.С.-Петербург; СООО "БелЦеннер", Беларусь, г.Минск
Межповерочный интервал:
6 лет
Сведения о типе СИ:
Срок свидетельства
Срок свидетельства:
21.06.2024
Описание типа:
Методика поверки:
-
Аккредитованная лаборатория
8(812)209-15-19, info@saprd.ru
×
![]()
Приложение к свидетельству № 74178
об утверждении типа средств измерений
Лист № 1
Всего листов 7
ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ
Счётчики турбинные холодной и горячей воды типа ZR
Назначение средства измерений
Счётчики турбинные холодной и горячей воды типа ZR (далее – счётчики)
предназначены для измерения объёма холодной питьевой воды по СанПиН 2.1.4.1074-01 и
горячей воды в сетях горячего водоснабжения и тепловых сетях по СанПиН 2.1.4.2496-09, в
жилых, административных, а также в промышленных зданиях, протекающей по трубопроводу
при давлении не более 1,6 МПа.
Описание средства измерений
Принцип действия счётчиков состоит в измерении числа оборотов горизонтальной
турбины, выполненной в виде многозаходного винта и вращающейся под действием
протекающей воды. Объём протекающей воды пропорционален числу оборотов турбины.
Конструкция счётчиков состоит из:
- корпуса с фланцевым присоединением по ГОСТ 33259-2015 с установленной внутри
турбиной;
- счётного механизма с индикаторным устройством и защитной крышкой.
Вращение турбины передаётся на счётный механизм, обеспечивающий за счёт
масштабирующего редуктора возможность снятия показания счётчика. Счётный механизм -
сухоходный, отделен от протекающей воды герметичной перегородкой.
Счётный роликовый механизм имеет шкалу черного цвета для указания количества воды
в м
3
и стрелочные указатели для указания долей м
3
(литров).
На циферблате счётного механизма имеется сигнальная звёздочка, обеспечивающая
повышение разрешающей способности счётчика.
Счётчикиизготовленыизкоррозионно-устойчивыхматериалов.Детали,
соприкасающиеся с водой изготовлены из материалов, не снижающих качества воды, стойких к
ее воздействию в пределах рабочего диапазона температур.
Цвет корпуса - синий для счётчиков холодной воды и красный или серый для счётчиков
горячей воды.
Счётчикипредназначеныдлямонтажанагоризонтальныхивертикальных
трубопроводах.
Счётчики выпускаются в следующих исполнениях:
ZR X -X -X
1 2 3 4
1 Счётчик турбинный холодной и горячей воды.
2 Модель: WPH – счётчик с извлекаемой измерительной вставкой;
WPD – счётчик имеет встроенное устройство выпрямления потока; WI - счётчик имеет высоко
расположенную турбинку и допускают прохождение сильно загрязненной воды.
3 Модификация: N – возможность установки импульсного выхода; I – со встроенным
импульсным выходом.
4 Модификация (только для WPH): K – счётчики холодной воды; W – счётчики горячей воды.
Счётчики предназначены для эксплуатации, как в качестве самостоятельного устройства,
так и в составе информационных измерительных систем и информационно – вычислительных
комплексов контроля и учета энергоресурсов.
Внешний вид счётчиков представлен на рисунках 1 - 3.
Схема пломбировки от несанкционированного доступа, обозначение места нанесения
знака поверки представлены на рисунке 4.
Лист № 2
Всего листов 7

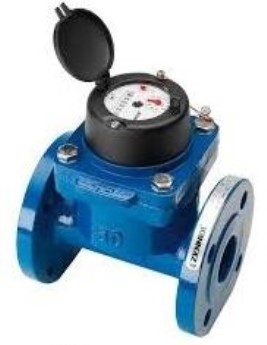

Рисунок 1 – Общий вид счётчиков модели WPH

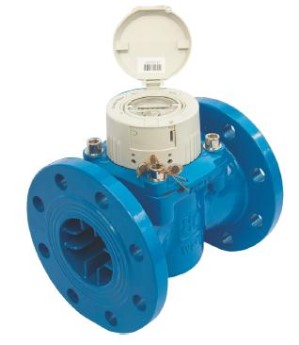

Рисунок 2 - Общий вид счётчика модели WIРисунок3- ОбщийвидсчётчикамоделиWPD

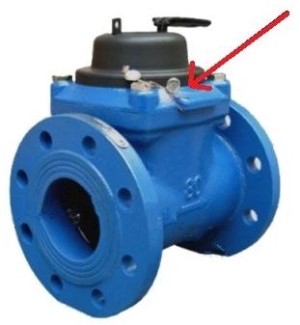

Рисунок 4 – Схема пломбировки
Программное обеспечение
отсутствует.
Лист № 3
Всего листов 7
Метрологические и технические характеристики
WPH-х-W35812203050
H**
V
H
Таблица 1 – Метрологические характеристики счётчиков модели WPH
Наименование характеристикиЗначение
Диаметр условного прохода, DN, мм506580100125150200
Максимальный расход Q
max
(Q
4
)*, м
3
/ч65 100 150250300350650
Номинальный расход Q
n
, м
3
/ч 15 25 40 60 100 150 200
V**
WPH-х-K4,57,51218304575
Переходный расход Q
t
(Q
2
), м
3
/ч
WPH-х-K3,0 5 812203050
WPH-х-W 2,25 3,75691522,537,5
WPH-х-K1,22 3,2 4,8 8 12 20
Наименьший расход Q
min
(Q
1
),WPH-х-W 1,223,24,881220
м
3
/ч
WPH-х-K 0,45 0,75 1,2 1,8 3,0 4,5 12
WPH-х-W 0,6 1 1,6 2,4 4,0 6 12
Пределы допускаемой относительной
погрешности измерений объёма, %:
- при Q
1
≤ Q < Q
2
±5
- при Q
2
≤ Q ≤ Q
4
±2 (при температуре воды ≤ 30 °С)
±3 (при температуре воды > 30 °С)
Порог чувствительности, м
3
/ч, не более0,150,20,250,250,51,01,5
Потеря давления при Q
max
, не более, МПа 0,060,03 0,02 0,01
Максимальное давление воды в трубопроводе,
Р
max
, МПа1,6
_______________
* - Расход, на котором счётчик может работать кратковременно не более 1 ч в сутки;
** - H – горизонтальная установка счётчика; V – вертикальная установка счётчика.
Таблица 2 – Основные технические характеристики счётчиков модели WPH
Значение
80100125150200
225 250 250 300 350
200 220 250 285 340
255 275 290 305 375
15 18 38 38 49
от +5 до +30
от +5 до +90
Наименование характеристики
Диаметр условного прохода, DN, мм5065
Габаритные размеры счётчиков, мм, не более:
- длина200200
- ширина165185
- высота200208
Масса, кг, не более1314
Диапазон температуры воды, °С:
- модификация К
- модификация W
Рабочие условия эксплуатации:
- диапазон температуры окружающей среды, °С
- относительная влажность при 35 °С, %, не более
- атмосферное давление, кПа
Ёмкость счётного механизма, м
3
Средний срок службы, лет
Средняя наработка на отказ, ч
от +5 до +50
95
от 84,0 до 106,7
9999999,99
12
110000
Лист № 4
Всего листов 7
Таблица 3 – Метрологические характеристики счётчиков модели WI
Наименование характеристикиЗначение
Диаметр условного прохода, DN, мм506580100125150200
Максимальный расход Q
max
(Q
4
), м
3
/ч70 120 120300300500650
Номинальный расход Q
n
, м
3
/ч 30 50 90 125 175 250 450
Переходный расход Q
t
(Q
2
), м
3
/ч
V* 91818 45 45 75120
H*6121230305080
Наименьший расход Q
min
(Q
1
), м
3
/ч
V2,44,84,812122032
H1,22,42,4661016
Пределы допускаемой относительной
погрешности измерений объёма, %:
- при Q
1
≤ Q < Q
2
±5
- при Q
2
≤ Q ≤ Q
4
±3
Порог чувствительности, м
3
/ч, не более0,250,30,30,50,51,52,5
Потеря давления при Q
max
, МПа, не более0,060,030,020,01
Максимальное давление воды в трубопроводе,
Р
max
, МПа1,6
_______________
* - H – горизонтальная установка счётчика; V – вертикальная установка счётчика.
Таблица 4 – Основные технические характеристики счётчиков модели WI
Значение
80100125150200
225 250 250 300 350
200 220 250 285 340
255 275 290 305 375
14 18 22 27 40
от +5 до +30
Наименование характеристики
Диаметр условного прохода, DN, мм5065
Габаритные размеры счётчиков, мм, не более:
- длина200200
- ширина165185
- высота200208
Масса, кг, не более1112
Диапазон температуры воды, °С
Рабочие условия эксплуатации:
- диапазон температуры окружающей среды, °С
- относительная влажность при 35 °С, %, не более
- атмосферное давление, кПа
Ёмкость счётного механизма, м
3
Средний срок службы, лет
Средняя наработка на отказ, ч
от +5 до +50
95
от 84,0 до 106,7
9999999,99
12
110000
Лист № 5
Всего листов 7
Таблица 5 – Метрологические характеристики счётчиков модели WPD
Наименование характеристики
Диаметр условного прохода, DN, мм50
Максимальный расход Q
max
(Q
4
), м
3
/ч 31,25
Номинальный расход Q
n
, м
3
/ч25
R40H
*
, R40V1,0
R50H, R50V0,8
R63H 0,635
R80H0,5
Значение
6580100150
50 78,75125 312,5
4063100250
1,62,524,010,0
1,28 2,0163,2 8,0
1,01 1,6 2,54 6,349
0,81,262,05,0
Переходный расход Q
t
(Q
2
), м
3
/ч
R100H
R125H
R160H
R200H
R250H
R315H
R40H, R40V
R50H, R50V
R63H
R80H
0,4 0,64 1,01
0,32 0,51 0,806
-0,40,63
- 0,32 0,504
- - -
---
0,625 1,0 1,57
0,50,81,26
0,397 0,635 1,0
0,3130,5 0,788
1,6 4,0
1,28 3,2
1,0 2,5
0,8 2,0
0,64 1,6
0,5081,27
2,56,25
2,0 5,0
1,587 3,968
1,25 3,125
R100H
Наименьший расход Q
min
(Q
1
), м
3
/ч
R125H
R160H
R200H
R250H
R315H
Порог чувствительности, м
3
/ч, не более
Потеря давления при Q
max
, МПа, не более
0,250,40,63
0,2 0,32 0,504
-0,250,394
- 0,20,315
- - -
---
0,065 0,065 0,11
0,010 0,016 0,010
1,0 2,5
0,8 2,0
0,625 1,563
0,5 1,25
0,4 1,0
0,317 0,794
0,15 0,35
0,016 0,016
Максимальное рабочее давление, МПа1,6
Пределы допускаемой относительной
погрешности измерений объёма, %:
- при Q
1
≤ Q < Q
2
±5
- при Q
2
≤ Q ≤ Q
4
±2 (при температуре воды ≤ 30 °С)
±3 (при температуре воды > 30 °С)
_______________
* - RX
1
X
2
, где X
1
– соотношение Q
3
/Q
1
, где Q
3
- постоянный расход, указанный в
эксплуатационной документации на счётчик, Х
2
– способ установки: H – горизонтальная
установка счётчика; V – вертикальная установка счётчика.
Лист № 6
Всего листов 7
Таблица 6 – Основные технические характеристики счётчиков модели WPD
Наименование характеристики
Значение
6580100150
200 225 250 300
185 200 220 285
220 280 290 315
13 14 19 38
от +5 до +50
Диаметр условного прохода, DN, мм50
Габаритные размеры счётчиков, мм, не более:
- длина200
- ширина170
- высота215
Масса, кг, не более10
Диапазон температуры воды, °С
Рабочие условия эксплуатации:
- диапазон температуры окружающей среды, °С
- относительная влажность при 35 °С, %, не более
- атмосферное давление, кПа
Ёмкость счётного механизма, м
3
Средний срок службы, лет
Средняя наработка на отказ, ч
от +5 до +50
95
от 84,0 до 106,7
99999,999
12
110000
Знак утверждения типа
наносится на титульный лист паспорта типографским способом.
Комплектность средства измерений
-1 шт.
-1 шт.
Таблица 7 – Комплектность счётчиков
НаименованиеОбозначениеКоличество
Счётчики турбинные холодной и
горячей воды типа ZR*
ПаспортПС 26.51.63-002-13867338-20181 экз.
Комплект монтажных частей и
принадлежностей*
_______________
* - Исполнение счётчика и наличие комплекта монтажных частей и принадлежностей
определяется договором на поставку.
Поверка
осуществляется по документу МИ 1592-2015 «ГСИ. Счетчики воды. Методика поверки».
Основные средства поверки:
- рабочий эталон 3-го разряда в соответствии с частью 1 приказа Росстандарта от
07.02.2018 г. № 256.
Допускается применение аналогичных средств поверки, обеспечивающих определение
метрологических характеристик поверяемых счётчиков с требуемой точностью.
Знак поверки наносится в соответствующий раздел паспорта и/или на бланк
свидетельства о поверке, а также согласно рисунку 4.
Сведения о методиках (методах) измерений
приведены в эксплуатационном документе.
Лист № 7
Всего листов 7
Нормативные и технические документы, устанавливающие требования к счётчикам
турбинным холодной и горячей воды типа ZR
Приказ Росстандарта от 07.02.2018 г. № 256 Об утверждении Государственной
поверочной схемы для средств измерений массы и объёма жидкости в потоке, объёма жидкости
и вместимости при статических измерениях, массового и объёмного расходов жидкости
ТУ 26.51.63-002-13867338-2018 Счётчики турбинные холодной и горячей воды типа ZR.
Технические условия
Техническая документация СООО «БелЦЕННЕР»
Изготовители
Общество с ограниченной ответственностью «ЦЕННЕР-Центр Санкт-Петербург»
(ООО «ЦЕННЕР-Центр Санкт-Петербург»)
ИНН 7825504770
Юридический адрес: 191015, г. Санкт-Петербург, ул. Шпалерная, д. 51 литера А
Адрес: 191014, г. Санкт-Петербург, ул. Чехова, д. 9, пом. 1-Н
Телефон/факс: +7 (812) 579-60-00
Web-сайт:
E-mail:
СООО «БелЦЕННЕР», Республика Беларусь
Адрес: 220053, г. Минск, ул. Тимирязева, д. 65, офис 310
Телефон: +7 (017) 211-05-53
Web-сайт:
E-mail:
Заявитель
Общество с ограниченной ответственностью «ЦЕННЕР-Центр Санкт-Петербург»
(ООО «ЦЕННЕР-Центр Санкт-Петербург»)
Адрес: 191015, г. Санкт-Петербург, ул. Шпалерная, д. 51 литера А
ИНН 7825504770
Телефон/факс: +7 (812) 579-60-00
Web-сайт:
E-mail:
Испытательный центр
ЗакрытоеакционерноеобществоКонсалтинго-инжиниринговоепредприятие
«Метрологический центр энергоресурсов»
Адрес: 125424, г. Москва, Волоколамское шоссе, д. 88, стр. 8
Телефон (факс): +7 (495) 491-78-12
Е-mail:
Аттестат аккредитации ЗАО КИП «МЦЭ» по проведению испытаний средств измерений
в целях утверждения типа № RA.RU.311313 от 09.10.2015 г.
Заместитель
Руководителя Федерального
агентства по техническому
регулированию и метрологииА.В. Кулешов
Готовы поверить данное средство измерений.
Поверка средств измерений.
| ГРСИ | Наименование СИ | Тип СИ | Производитель | МПИ | Ссылка |
| 20176-03 | Счетчики электрической энергии | ЦЭ6850 | ОАО "ЗИП "Энергомера", г.Невинномысск | 8 лет | Перейти |
| 27558-11 | Ваттметры-счетчики электрической энергии трехфазные эталонные | ЦЭ7008 | ОАО "НИИ электроизмерительных приборов" (Электромера), г.С.-Петербург | 1 год | Перейти |
| 26404-04 | Установки поверочные счетчиков воды Ду 10, 15 | М3806 | ОАО "ВПО "Точмаш", г.Владимир | 2 года | Перейти |
| 13332-92 | Счетчики горячей воды | СКВГ 90-2/10 | ОАО "Пирамида", г.Смоленск | 5 лет | Перейти |
| 17325-98 | Счетчики холодной и горячей воды | ОСВ (ОСВИ) | ОАО "Завод "Водоприбор", г.Москва | 4 года - для гор.воды; 6 лет - хол. | Перейти |
Общество с ограниченной ответственностью
"Специализированное управление программ регионального развития"
ООО "СУПРР"
ИНН 7813337035 КПП 781301001 ОГРН 1057813279919
197198, Санкт-Петербург, ул. Шамшева, д. 8, лит. А, пом. 230
8(812)209-15-19
info@saprd.ru
"Специализированное управление программ регионального развития"
ООО "СУПРР"
ИНН 7813337035 КПП 781301001 ОГРН 1057813279919
197198, Санкт-Петербург, ул. Шамшева, д. 8, лит. А, пом. 230
8(812)209-15-19
info@saprd.ru
Поверка средств измерений
ООО "СУПРР"
ИНН 7813337035 КПП 781301001
ОГРН 1057813279919
197198, Санкт-Петербург, ул. Шамшева, д. 8, лит. А, пом. 230
8(812)209-15-19
info@saprd.ru
ИНН 7813337035 КПП 781301001
ОГРН 1057813279919
197198, Санкт-Петербург, ул. Шамшева, д. 8, лит. А, пом. 230
8(812)209-15-19
info@saprd.ru
Поверка средств измерений
