Номер госреестра:
75295-19
Наименование СИ:
Комплексы
Обозначение типа:
СДК-PRO
Производитель:
ООО "Камышинский опытный завод", г.Камышин
Межповерочный интервал:
2 года
Сведения о типе СИ:
Срок свидетельства
Срок свидетельства:
21.06.2024
Описание типа:
Методика поверки:
Аккредитованная лаборатория
8(812)209-15-19, info@saprd.ru
×
![]()
Приложение к свидетельству № 74165
об утверждении типа средств измерений
Лист № 1
Всего листов 6
ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ
Комплексы типа СДК-PRO
Назначение средства измерений
Комплексы типа СДК-PRO (далее - комплекс) предназначены для автоматизированного
измерения объема и массы отпускаемой дозы нефтепродуктов и других технических жидкостей
в автоцистерны, железнодорожные цистерны или другие емкости, а также управления
процессом налива при проведении учетно-расчетных операций.
Описание средства измерений
Принцип работы комплексов основан на динамическом методе измерений массы и/или
объема отпускаемой дозы нефтепродуктов и других технических жидкостей (далее - жидкости)
в потоке.
Комплексспомощьюэлектронасосапроизводитпроцессналиважидкости,
производительность налива обеспечивается электромагнитным клапаном. Во время налива
производится измерение массы и/или объема жидкости расходомером-счётчиком массовым
(СРМ), измеренные значения передаются в контроллер, связь осуществляется по цифровому
интерфейсу. Контроллер обрабатывает поступающие сигналы в реальном времени и формирует
управляющиесигналынаэлектронасос,электромагнитныйклапан,технологическое
оборудование, а также обеспечивает отображение параметров жидкости при каждом наливе на
АРМ и посте управления кнопочном с устройством отсчетным показывающим. Кнопочный
пост служит для передачи информации о готовности к приему и остановки налива в аварийных
и критических ситуациях.
Комплекс состоит из:
- измерительного модуля (ИМ);
- блока системы управления наливом (БСУН);
- насосного модуля;
- устройства доступа на цистерну;
- устройства налива;
- автоматизированного рабочего места оператора налива (далее - АРМ);
- вспомогательного оборудования.
ИМ состоит из СРМ (расходомер массовый Promass с первичным преобразователем
Promass F и электронным преобразователем 300, регистрационный номер в Федеральном
информационном фонде по обеспечению единства измерений (далее – рег. №) 68358-17 или
расходомер массовый Promass c первичным преобразователем Promass F и электронным
преобразователем 83, рег. № 15201-11) и технологического оборудования. СРМ осуществляет
измерение объема и массы отпускаемой дозы жидкости и передачу результатов измерений на
БСУН. Связь между ИМ с БСУН осуществляется по цифровому интерфейсу RS-485.
Основными элементами БСУН являются: шкаф управления с контроллером (контроллер
программируемый SIMATIC S7-1200 или устройство информационно-управляющее БРИГ-015),
операторская панель, органы управления и индикации (кнопки с лампами), запорно-
регулирующая арматура.
БСУН обеспечивает:
- управление, контроль работы и защиту технологического оборудования комплекса;
- сбор и учет измерительной информации с ИМ;
- производительность налива;
- обмен информацией комплекса с АСУ ТП верхнего уровня;
- аварийное закрытие запорно-регулирующей арматуры при возникновении аварийных
ситуаций.
АРМ с установленным программным обеспечением, предназначен для:
- передачи разрешения на налив и заданную дозу;
Лист № 2
Всего листов 6
- отображения аварийных сообщений на мониторе;
- хранение и передачу информации о произведенных наливах на верхний уровень
АСУ ТП;
- визуализации процесса налива.
АРМ имеет в своем составе: персональный компьютер, монитор, принтер (опционально),
средства коммуникации с БСУН (сетевой коммутатор).
Условное обозначение комплекса:
Комплекс СДКХХ.ХХХ- PRO- Х-ХХХ
Количество площадок
обслуживания (от 0 до 9)
Количество мостиков
переходных (от 0 до 9)
Количество устройств нижнего
налива (слива) (от 0 до 9)
Количество устройств
верхнего налива (слива) (от 0 до 9)
Количество ИМ (от 0 до 9)
Наименование средств измерений
входящих в состав ИМ
Наименование насоса
Обозначение комплектации нестандартными устройствами
доступа на цистерны (другие емкости) и наливными
устройствами (от 0 до 999)
Обозначение комплектации управляющими контроллерами (от 0 до 99)
Климатическое исполнение (У, УХЛ, ХЛ)
Общий вид и схема комплекса представлены на рисунках 1 и 2.
Для исключения возможности непреднамеренных и преднамеренных изменений
измерительной информации, СРМ, входящий в состав комплекса, пломбируются в соответствии с
эксплуатационнойдокументациейнанего.Схемыпломбировкикомплексаот
несанкционированного доступа представлены на рисунках 3 - 4.
В комплексе предусмотрена защита от несанкционированного доступа к системной
информации, программным средствам, текущим данным и параметрам настройки (замки,
механические пломбы, индивидуальные пароли и программные средства для защиты файлов и
баз данных). Схема пломбировки оборудования из состава комплекса в соответствии с их
эксплуатационной документацией и/или в соответствии с МИ 3002-2006.
Лист № 3
Всего листов 6

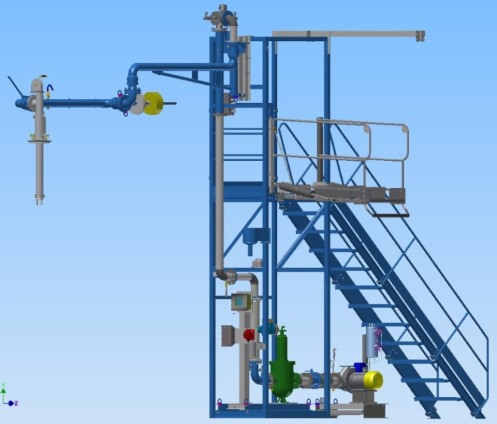

Рисунок 2 – Схема комплекса

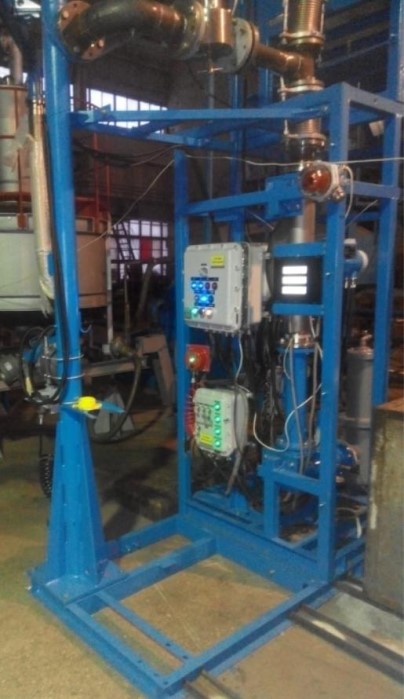

Рисунок 1 - Общий вид комплекса

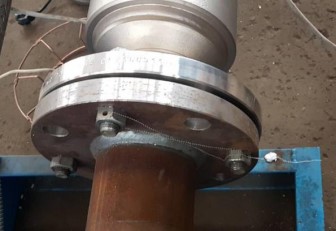

Рисунок 3 - Пломба поверителя,
препятствующая демонтажу СРМ
Место нанесения

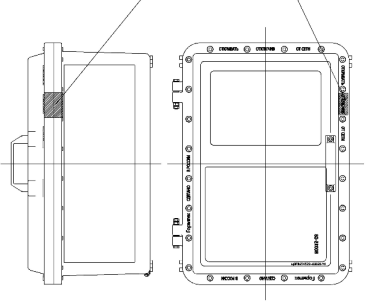

Рисунок 4 - Место нанесения пломбы
эксплуатирующей организацией или
изготовителем на шкаф управления
Программное обеспечение
Комплексыимеютрезидентноепрограммноеобеспечение(РПО)ивнешнее
программное обеспечение (ВПО). РПО устанавливается в контроллер при изготовлении
комплекса, в процессе эксплуатации не может быть модифицировано, загружено или прочитано
через какой-либо интерфейс, идентификационные данные приведены в таблице 1. ВПО
устанавливается на АРМ, данное ПО защищено с помощью авторизации пользователя, паролей
и ведения журнала событий. Идентификационные данные приведены в таблице 2.
Нормирование метрологических характеристик комплексов проведено с учетом влияния ПО.
Уровень защиты программного обеспечение в соответствии с Р 50.2.077-2014:
- для РПО – «высокий»;
- для ВПО – «средний».
Лист № 4
Всего листов 6
Таблица 1 – Идентификационные данные РПО
Идентификационные данные (признаки)
Идентификационное наименование ПО
DOZA
Номер версии (идентификационный номер) ПО, не ниже
Цифровой идентификатор ПО
Значение
БРИГ-015SIMATIC S7-1200
ContrPlotProm
5W_v0108.hex
108 1.3
- -
Таблица 2 – Идентификационные данные ВПО
Идентификационные данные (признаки)
Идентификационное наименование ПО
DOZA_HMI
Номер версии (идентификационный номер) ПО, не ниже
Цифровой идентификатор ПО
(контрольная сумма по алгоритму MD5)
Значение
БРИГ-015SIMATIC S7-1200
«Автоматизация
отпуска и приема
нефтепродуктов
в автоцистерны»
11.14.11.91.3
FF5ED243A299E8
3C6A8D419BFA9 -
9827D
Метрологические и технические характеристики
Таблица 3 – Метрологические характеристики
Наименование характеристикиЗначение
Наименьший расход жидкости, т/ч 30
Номинальный расход жидкости, т/ч, не более 100
Минимальная доза выдачи, кг 650
Минимальная доза выдачи, м
3
1,0
Пределы допускаемой относительной погрешности измерений
массы жидкости, %±0,25/±0,5*
Пределы допускаемой относительной погрешности измерений
объема жидкости, %±0,25/±0,5*
Дискретность отображения информации модуля
управления наливом, т (м
3
)0,001 (0,001)
Верхний предел показаний модуля управления наливом, т (м
3
) 9999,999 (9999,999)
___________
* Пределы допускаемой относительной погрешности комплекса при имитационной
поверке СРМ (рег. № 68358-17)
от 680 до 1800
от -40 до +110
Значение
2
100
1,0
Таблица 4 – Основные технические характеристики
Наименование характеристики
1
Диаметр условного прохода ИМ, мм, не более
Условное давление, МПа
Рабочие условия:
- плотность измеряемой жидкости, кг/м
3
- температура измеряемой жидкости, °С
- температура окружающей среды, °С:
- исполнение У
- исполнения УХЛ; ХЛ*
- влажность окружающей среды при 15 ºС, %, не более
- атмосферное давление, кПа
от -40 до +40
от -60 до +40
75
от 84 до 106,7
Лист № 5
Всего листов 6
+
22
+
38
Продолжение таблицы 4
12
Параметры электрического питания:
- напряжение переменного тока, В
220
-
33
;380
-
57
- частота переменного тока, Гц 50±1
Габаритные размеры ИМ (длина х ширина х высота), мм, не более1820 х 1150 х 1630
Масса ИМ, кг, не более 450
___________
* Обеспечивается наличием взрывозащищенных обогревателей на местах установки
средств измерений или применением СРМ специального исполнения
Знак утверждения типа
наносится на маркировочную табличку комплексов ударно-точечным методом и на
эксплуатационную документацию типографским способом.
Комплектность средства измерений
-
1 компл.
Обозначение
---
МЦКЛ.0260.МП
Количество
1 шт.
1 экз.
1 экз.
1 экз.
Таблица 5 – Комплектность средства измерений
Наименование
Комплекс типа СДК-PRO
Руководство по эксплуатации
Паспорт
Методика поверки
Эксплуатационная документация на
комплектующие изделия,
входящие в состав комплекса
Поверка
осуществляется по документу МЦКЛ.0260.МП «ГСИ. Комплексы типа СДК-PRO. Методика
поверки», утвержденному ЗАО КИП «МЦЭ» 19.12.2018 г.
Основные средства поверки:
вторичный эталон единицы объема жидкости в соответствии с частью 2 приказа
Росстандарта от 07.02.2018 г. № 256 (установка поверочная средств измерений объема и массы
УПМ 2000, рег. № 45711-10).
Допускается применение аналогичных средств поверки, обеспечивающих определение
метрологических характеристик поверяемых комплексов с требуемой точностью.
Знак поверки наносится в соответствующий раздел паспорта и/или на бланк
свидетельства о поверке.
Сведения о методиках (методах) измерений
приведены в эксплуатационном документе.
Нормативные и технические документы, устанавливающие требования к комплексам
типа СДК-PRO
Приказ Минэнерго России от 15.03.2016 № 179 Об утверждении перечня измерений,
относящихся к сфере государственного регулирования обеспечения единства измерений,
выполняемыхприучетеиспользуемыхэнергетическихресурсов,иобязательных
метрологических требований к ним, в том числе показателей точности измерений
Приказ Росстандарта от 07.02.2018 г. № 256 Об утверждении Государственной
поверочной схемы для средств измерений массы и объема жидкости в потоке, объема жидкости
и вместимости при статических измерениях, массового и объемного расходом жидкости
Лист № 6
Всего листов 6
ТУ 3689-009-53581965-2016 (Изменение №1) Комплексы типа СДК. Технические
условия
Изготовитель
Обществосограниченнойответственностью«Камышинскийопытныйзавод»
(ООО «Камышинский опытный завод»)
ИНН 3436011278
Адрес: 403888, Волгоградская обл., г. Камышин, ул. Кубанская, д. 1б
Телефон: +7 (84457) 9-61-32
E-mail:
Web-сайт:
Испытательный центр
ЗакрытоеакционерноеобществоКонсалтинго-инжиниринговоепредприятие
«Метрологический центр энергоресурсов» (ЗАО КИП «МЦЭ»)
Адрес: 125424, г. Москва, Волоколамское шоссе, д. 88, стр. 8
Телефон (факс): +7 (495) 491-78-12
Web-сайт:
Е-mail:
Аттестат аккредитации ЗАО КИП «МЦЭ» по проведению испытаний средств измерений
в целях утверждения типа № RA.RU.311313 от 09.10.2015 г.
Заместитель
Руководителя Федерального
агентства по техническому
регулированию и метрологииА.В. Кулешов
М.п.« ___ » _______________ 2019 г.
Готовы поверить данное средство измерений.
Поверка средств измерений.
| ГРСИ | Наименование СИ | Тип СИ | Производитель | МПИ | Ссылка |
| 58606-16 | Комплексы программно-технические | SIMATIC PCS7 САР | ЗАО "Эктив Телеком", г.Москва | 2 года | Перейти |
| 12610-90 | Комплексы управляющие вычислительные | ПС 1001.101 АС, ПС 1001.102 АС, ПС 1001.103.АС, ПС 1001.901.АС, ПС 1001.902.АС, ПС 1001.903 АС, ПС 1001.901.1 АС, ПС 1001.902.1 АС, ПС 1001.903.1 АС | Приборостроительный завод, Украина, г.Северодонецк | 1 год | Перейти |
| 45745-10 | Комплексы аппаратно-программные одно-, двух-, трехсуточного мониторирования ЭКГ | Эксперт | ООО НПО "Медэксперт", г.Москва | 1 год | Перейти |
| 27719-04 | Комплексы измерительные телевизионные | КИ-ТВ | ООО "НПФ НИИР-КОМ", г.Москва | 2 года | Перейти |
| 30257-11 | Комплексы гидрологические | ГРС-3 | ФГБУ "НПО "Тайфун" (ЦКБ ГМП), г.Обнинск | 1 год | Перейти |
Общество с ограниченной ответственностью
"Специализированное управление программ регионального развития"
ООО "СУПРР"
ИНН 7813337035 КПП 781301001 ОГРН 1057813279919
197198, Санкт-Петербург, ул. Шамшева, д. 8, лит. А, пом. 230
8(812)209-15-19
info@saprd.ru
"Специализированное управление программ регионального развития"
ООО "СУПРР"
ИНН 7813337035 КПП 781301001 ОГРН 1057813279919
197198, Санкт-Петербург, ул. Шамшева, д. 8, лит. А, пом. 230
8(812)209-15-19
info@saprd.ru
Поверка средств измерений
ООО "СУПРР"
ИНН 7813337035 КПП 781301001
ОГРН 1057813279919
197198, Санкт-Петербург, ул. Шамшева, д. 8, лит. А, пом. 230
8(812)209-15-19
info@saprd.ru
ИНН 7813337035 КПП 781301001
ОГРН 1057813279919
197198, Санкт-Петербург, ул. Шамшева, д. 8, лит. А, пом. 230
8(812)209-15-19
info@saprd.ru
Поверка средств измерений
