Термопреобразователи сопротивления PТ100, ГРСИ 75273-19
Номер госреестра:
75273-19
Наименование СИ:
Термопреобразователи сопротивления
Обозначение типа:
PТ100
Производитель:
ООО "МикроСтеп-МИС", г.С.-Петербург
Межповерочный интервал:
2 года
Сведения о типе СИ:
Срок свидетельства
Срок свидетельства:
18.06.2024
Описание типа:
Методика поверки:
-
Аккредитованная лаборатория
8(812)209-15-19, info@saprd.ru
×
![]()
Приложение к свидетельству № 74140
об утверждении типа средств измерений
Лист № 1
Всего листов 3
ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ
Термопреобразователи сопротивления PТ100
Назначение средства измерений
Термопреобразователи сопротивления PТ100 (в дальнейшем термопреобразователи)
предназначены для измерений температуры воздуха, воды, поверхности земли и почвы.
Описание средства измерений
Принцип действия термопреобразователей основан на свойстве платины изменять свое
сопротивление с изменением температуры. Чувствительный элемент термопреобразователей из
платиновой проволоки помещен в защитный корпус из нержавеющей стали, заканчивающийся
водонепроницаемой оболочкой из полиоксиметилена с удлинительным экранированным
гибким кабелем в защитной оплетке из полиуретана.

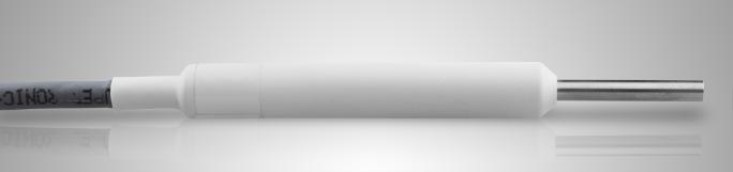

Общий вид термопреобразователей приведен на рис.1
Рисунок 1- Общий вид термопреобразователей
Пломбирование термопреобразоватеей сопротивления не предусмотрено
Программное обеспечение
отсутствует.
Метрологические и технические характеристики
Pt100
100
0,00385
Таблица 1-Метрологические характеристики
Наименование характеристики
Значение
Номинальная статическая
характеристика, (НСХ)
Класс допуска
1/3В в соответствии с ГОСТ 6651-2009
Номинальное значение
сопротивления при 0 °С, Oм
Диапазон измерений
температуры, °С
от -65 до +75
Температурный коэффициент, °С
-1
Пределы допускаемой
абсолютной погрешности, °С
±(0,1 + 0,00167 | t |),
где t-измеренная температура без учета знака
Лист № 2
Всего листов 3
Таблица 2-Основные технические характеристики
15
от - 65 до +75
100 при температуре +35 °С;
от 84 до 106,7
42000
Значение
4-х проводная в соответствии с ГОСТ 6651-2009
Наименование характеристики
Схема внутренних соединений
.Время термической реакции
t
0,63
, в воде, с, не более
IP68
4
Степень защиты от воды и пыли
Диаметр погружаемой части, мм
Длина погружаемой части, мм
30
Длина кабеля, мдо 10 в зависимости от требований заказчика
Материал защитного корпуса сталь 12Х18Н10Т
Масса, кг, не более
0,75
Условия эксплуатации:
-диапазон температур
окружающего воздуха, °С
-относительная влажность, %
-атмосферное давление, кПа
5
Средний срок службы, лет
Средняя наработка на
метрологический отказ, ч
Знак утверждения типа
наносится на титульные листы эксплуатационной документации типографским способом.
Комплектность средства измерений
Таблица 3-Комплектность термопреобразователей
НаименованиеОбозначение
Термопреобразователь сопротивления
Кол-во
по заказу
Паспорт
РЕУС.405211.001 ПС
1 экз.*
Руководство по эксплуатации
РЕУС.405211.001 РЭ
1экз.**
* на каждый термопреобразователь
** на партию не более 25 шт., поставляемых одному потребителю
Поверка
осуществляется по документу ГОСТ 8.461-2009 ГСИ. Термопреобразователи сопротивления из
платины, меди и никеля. Методика поверки.
Основные средства поверки:
термометры сопротивления платиновые эталонные ЭТС 100 3-го разряда, в соответствии
с ГОСТ 8.558-2009, регистрационный номер в Федеральном информационном фонде 19916-10;
термостатжидкостныймод.7312,регистрационныйномервФедеральном
информационном фонде 40415-09;
термостат жидкостный 7012, регистрационный номер в Федеральном информационном
фонде 40415-09.
Допускается применение аналогичных средств поверки, обеспечивающих определение
метрологических характеристик поверяемых СИ с требуемой точностью.
Знак поверки наносится на свидетельство о поверке термопреобразователя.
Лист № 3
Всего листов 3
Сведения о методиках (методах) измерений
приведены в эксплуатационном документе.
Нормативныеитехническиедокументы,устанавливающиетребованияк
термопреобразователям сопротивления PТ100
ГОСТ 6651-2009 ГСИ. Термопреобразователи сопротивления из платины, меди и никеля.
Общие технические требования и методы испытаний
ГОСТ 8.558-2009ГСИ. Государственная поверочная схема для средств измерений
температуры
РЕУС.405211.001 ТУ Термопреобразователи сопротивления PT100. Техничеcкие условия
Изготовитель
Общество с ограниченной ответственностью «МикроСтeп-МИС»
(ООО «МикроСтeп-МИС»)
ННН 7801342150
Адрес: 199106, г. Санкт-Петербург, пл. Морской Славы 1,строение А, оф. 5038
Телефон (факс):+7 (812) 401 44 86 (+7 (812) 401 44 86)
Web-сайт
E-mail
научно-
области
Испытательный центр
Федеральноегосударственноеунитарноепредприятие«Всероссийский
исследовательский институт метрологии им. Д.И. Менделеева»
Адрес: 190005, г. Санкт-Петербург, Московский пр., 19
Телефон: +7 (812) 251-76-01
Факс: +7 (812) 713- 01-14
Web-сайт:
E-mail:
Регистрационный номер RA.RU.311541 в Реестре аккредитованных лиц в
обеспечения единства измерений Росаккредитации.
Заместитель
Руководителя Федерального
агентства по техническому
регулированию и метрологииА.В. Кулешов
М.п.« ___ » _______________ 2019 г.
