Машина испытательная универсальная ЦДМУ-30, ГРСИ 75265-19
Номер госреестра:
75265-19
Наименование СИ:
Машина испытательная универсальная
Обозначение типа:
ЦДМУ-30
Производитель:
Фирма "ФЕБ Веркштофпрюфмашинен Лейпциг", ГДР
Межповерочный интервал:
1 год
Сведения о типе СИ:
Заводской номер
Заводской номер:
зав.№ 211/58/22 (изготовлена в 1959 г.)
Описание типа:
Методика поверки:
Аккредитованная лаборатория
8(812)209-15-19, info@saprd.ru
×
![]()
Приложение к свидетельству № 74130
об утверждении типа средств измерений
Лист № 1
Всего листов 4
ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ
Машина испытательная универсальная ЦДМУ-30
Назначение средства измерений
Машина испытательная универсальная ЦДМУ-30 (далее - машина) предназначена для
измерений силы при испытаниях образцов материалов на растяжение, сжатие (изгиб).
Описание средства измерений
Принцип действия машины заключается в измерении силы, приложенной к
закрепленному в зажимах испытываемому образцу, при перемещении подвижной траверсы с
постоянной скоростью.
Конструктивно машина состоит из нагружающего устройства, шкафа приводного и
измерительного устройства. Нагружающее устройство состоит из вертикальной двухколонной
станины, сопряженной с силовой рамой, перемещающейся в вертикальном направлении, и
измерительного устройства. Станина образуется из основания, колонн и траверсы рабочего
цилиндра. Основание вмещает в себя нижнюю поперечину, приводной узел установочного
винта и электродвигатель. Установочный винт поднимается или опускается винтовой втулкой с
целью позиционирования нижнего зажимного приспособления для образца. Колонны нижними
концами закреплены в нижней поперечине, на верхние концы насажена траверса, несущая
рабочий цилиндр. К нижней стороне траверсы цилиндра присоединены части для испытания на
сжатие (изгиб). Силовая рама образуется из тяг с верхней траверсой, проходящих через
траверсу рабочего цилиндра и присоединённых к рабочей траверсе. Верхняя траверса тяг
опирается на поршень рабочего цилиндра. Верхняя ровная сторона рабочей траверсы снабжена
продольным пазом для крепления опор для испытания на изгиб. К нижней стороне рабочей
траверсы присоединена плита, в которой закреплены верхние зажимные приспособления для
испытаний на растяжение.
Перемещение подвижной траверсы осуществляется при помощи гидравлического
привода. Результат измерения силы, прилагаемой к испытываемому образцу, отображается на
круговой шкале нагрузки, угол поворота указательной стрелки которой пропорционален
текущему значению давления в гидросистеме машины. Указательной стрелкой при ее вращении
забирается соосная с ней контрольная стрелка, показывающая достигнутые максимальные
величины нагрузки. Пояс шкалы нагрузки снабжен тремя шкалами, устанавливаемыми снятием
или навешиванием дисковых грузов на маятник маятникового силоизмерителя.
Общий вид машины представлен на рисунке 1.
Лист № 2
Всего листов 4

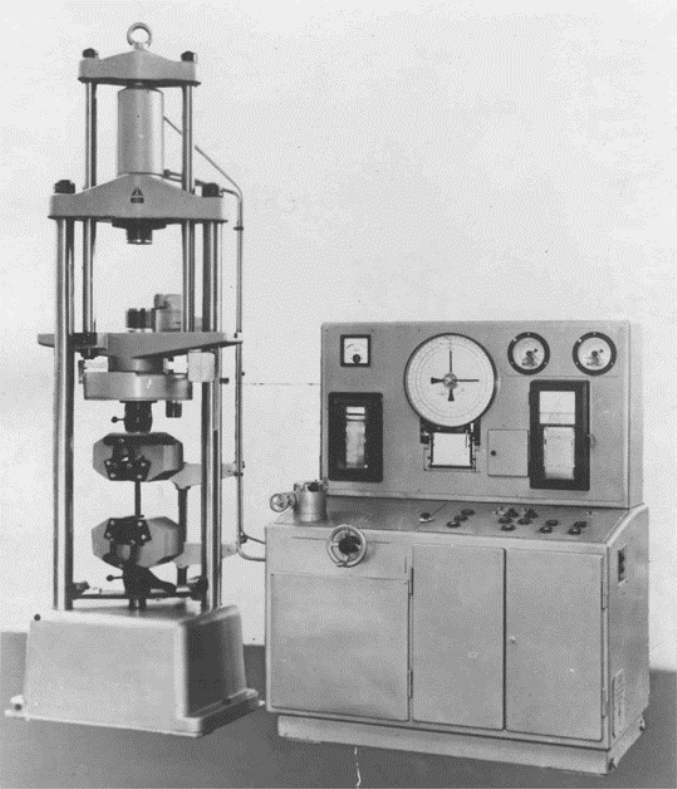

Рисунок 1 – Общий вид машины
Пломбирование машины и ее составных частей не предусмотрено.
Программное обеспечение
отсутствует.
Метрологические и технические характеристики
Диапазоны показаний силы в поддиапазонах измерений силы, тс
±
1,0
Таблица 1 – Метрологические характеристики
Наименование характеристикиЗначение
Наибольший предел измерений силы, кН (тс)
Диапазоны измерений силы в поддиапазонах измерений силы, тс
300 (30)
IIIIII
от 0 от 0 от 0
до 5 до 15 до 30
от 0,5от 1,5от 3,0
до 5,0 до 15,0 до 30,0
1020100
Цена деления шкалы в поддиапазонах измерений силы, кгс
Пределы допускаемой относительной погрешности измерений
силы, %
Лист № 3
Всего листов 4
Наименование характеристики
Значение
Таблица 2 - Основные технические характеристики
от 1 до 100
3
380
50
7
3000
1100
3500
2,4
Диапазон скорости перемещения рабочей траверсы, мм/мин
Количество поддиапазонов измерений силы
Параметры электрического питания:
- номинальное напряжение трехфазной сети переменного тока, В
- номинальная частота переменного тока, Гц
Потребляемая мощность, кВ
×
А, не более
Габаритные размеры средства измерений, мм, не более
- длина
- ширина
- высота
Масса, т, не более
Условия эксплуатации:
- температура окружающей среды,
°
С
Средний срок службы, лет
от +18 до +28
10
Знак утверждения типа
наносится на титульный лист паспорта типографским способом.
Комплектность средства измерений
Наименование
Обозначение
Кол-во
Таблица 3 – Комплектность средства измерений
Машина испытательная универсальная, в том числе:
- нагружающее устройство;
- шкаф приводного и измерительного устройства
- комплект принадлежностей
Паспорт
Методика поверки
ЦДМУ-30
---
10.3.59.1-2018 ПС
МП 111-233-2018
1 шт.
1 шт.
1 шт.
1 компл.
1 экз.
1 экз.
Поверка
осуществляется по документу МП 111-233-2018 «ГСИ. Машина испытательная универсальная
ЦДМУ-30.Методикаповерки»,утвержденномуФГУП«УНИИМ»
«28» февраля 2019 г.
Основные средства поверки:
- рабочие эталоны единицы силы 2-го разряда по ГОСТ 8.640-2014, диапазон измерений
силы от 0,05 до 300,0 кН, пределы допускаемой относительной погрешности ±0,24 %.
Допускается применение аналогичных средств поверки, обеспечивающих определение
метрологических характеристик поверяемого СИ с требуемой точностью.
Знак поверки наносится на свидетельство о поверке.
Сведения о методиках (методах) измерений
приведены в эксплуатационном документе.
Нормативные и технические документы, устанавливающие требования к машине
испытательной универсальной ЦДМУ-30
ГОСТ 8.640-2014 ГСИ. Государственная поверочная схема для средств измерений силы
Техническая документация «ФЕБ ВЕРКШТОФПРЮФМАШИНЕН ЛЕЙПЦИГ», ГДР
Лист № 4
Всего листов 4
Изготовитель
«ФЕБ ВЕРКШТОФПРЮФМАШИНЕН ЛЕЙПЦИГ», ГДР, изготовлена в 1959 году
Адрес: Альфред-Кестнер-штрассе, 69, ГДР
Заявитель
Публичное акционерное общество «Северский трубный завод»
(ПАО «СТЗ»)
ИНН 6626002291
Адрес: 623388, Свердловская обл., г. Полевской, ул. Вершинина, 7
Тел.: (34350) 3-21-01,
Факс: (34350) 3-41-97
Web-сайт:
E-mail:
Испытательный центр
ФГУП «Уральский научно-исследовательский институт метрологии»
Адрес: ул. Красноармейская, д. 4, г. Екатеринбург, 620000
Тел.: (343) 350-26-18
Факс: (343) 350-20-39
E-mail:
Аттестат аккредитации ФГУП «УНИИМ» по проведению испытаний средств измерений
в целях утверждения типа № RA.RU.311373 от 19.10.2015.
Заместитель
Руководителя Федерального
агентства по техническому
регулированию и метрологииА.В. Кулешов
М.п.« ___ » _______________ 2019 г.
