Блоки детектирования гамма-излучения БДКГ-23, ГРСИ 75263-19
Номер госреестра:
75263-19
Наименование СИ:
Блоки детектирования гамма-излучения
Обозначение типа:
БДКГ-23
Производитель:
НПУП "Атомтех" ОАО "МНИПИ" (УП "Атомтех"), Беларусь, г.Минск
Межповерочный интервал:
1 год
Сведения о типе СИ:
Срок свидетельства
Срок свидетельства:
30.10.2023
Описание типа:
Методика поверки:
Аккредитованная лаборатория
8(812)209-15-19, info@saprd.ru
×
![]()
Приложение к свидетельству № 74128
об утверждении типа средств измерений
Лист № 1
Всего листов 5
ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ
Блоки детектирования гамма-излучения БДКГ-23
Назначение средства измерений
Блоки детектирования гамма-излучения БДКГ-23 (в зависимости от модификации)
предназначены:
- для измерений мощности поглощенной дозы в воздухе рентгеновского и гамма-
излучения (далее – мощности дозы) с одновременной передачей результатов измерения
аппаратуре потребителя по интерфейсу RS422/RS485 (модификация БДКГ-23);
- для измерений мощности амбиентного эквивалента дозы рентгеновского и гамма-
излучения (далее – мощности дозы) с одновременной передачей результатов измерения
аппаратуре потребителя по интерфейсу RS422/RS485 (модификация БДКГ-23/1).
Описание средства измерений
Принцип действия блоков детектирования гамма-излучения БДКГ-23 (далее – блоков
детектирования) основан на взаимодействии гамма-излучения с веществом детекторов
(счётчиков Гейгера-Мюллера) и возникновении носителей заряда, которые преобразуются в
электрические импульсы, скорость счёта которых пропорциональна мощности дозы гамма-
излучения.
В качестве детекторов гамма-излучения используются двухкамерный газоразрядный
счётчик Гейгера-Мюллера СИ42Г и счётчик «Гамма-1-1». Питание счётчиков осуществляется
напряжением +400 В от схемы умножения напряжения. Благодаря энергокомпенсирующим
фильтрам эффективно реализуется коррекция энергетической зависимости во всем диапазоне
энергий.
Импульсы со счётчиков Гейгера-Мюллера поступают на устройство обработки. Каждому
импульсу соответствует определенное значение дозы с учетом того, какой счётчик, какая
камера и в каком режиме включены. Устройство обработки подсчитывает число импульсов за
единицу времени и выводит результат измерения мощности дозы на внешнее устройство по
двух- или четырёхпроводному интерфейсу RS422/RS485.
При работе блоков детектирования в составе аппаратуры потребителя возможна
реализация следующих режимов:
- режим измерения мощности дозы, при котором в случае изменения уровня радиации
автоматически останавливается усреднение результатов измерений, сбрасываются показания и
начинается новый цикл усреднения измерений;
- режим измерения мощности дозы с алгоритмом «скользящего среднего». При этом
оператором может задаваться либо время усреднения в диапазоне от 1 до 65535 с с
дискретностью 1 с, либо статистическая погрешность измерения от 1 % до 200 % с
дискретностью 1 %;
- режим измерения мощности дозы для стационарных измерений с автоматическим
перезапуском. При этом оператором может задаваться либо время усреднения в диапазоне от 1
до 65535 с с дискретностью 1 с, либо статистическая погрешность измерения от 1 % до 200 % с
дискретностью 1 %;
- режим измерения мощности дозы для стационарных измерений с перезапуском по
команде. При этом оператором может задаваться либо время усреднения в диапазоне от 1 до
65535 с с дискретностью 1 с, либо статистическая погрешность измерения от 1 % до 200 % с
дискретностью 1 %.
Блоки детектирования начинают работать с момента подачи на них напряжения питания.
В случае возникновения неисправности внутренняя система диагностики выводит на внешнее
устройство сигнал о неисправности.
Лист № 2
Всего листов 5
Алгоритм работы обеспечивает непрерывность процесса измерения, оперативное
представление получаемой информации, статистическую обработку результатов измерений и
оценку статистических флуктуаций в темпе поступления сигналов от детектора, быструю
адаптацию к изменению уровней радиации.
Преобразование временных распределений в непосредственно измеряемую физическую
величину (мощность дозы) осуществляется автоматически.

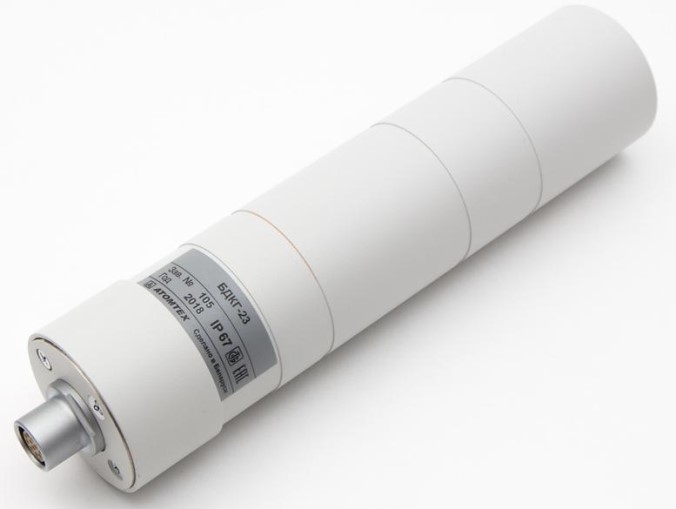

Общий вид блоков детектирования и место пломбирования от несанкционированного
доступа приведены на рисунке 1.
Рисунок 1 – Общий вид блоков детектирования и место пломбирования
Программное обеспечение
Программноеобеспечение(ПО)блоковдетектированияявляетсявстроенным,
метрологически значимым, размещается в энергонезависимой части памяти процессора,
устанавливается на стадии производства. Доступ к микроконтроллеру исключён конструкцией
блоков детектирования. ПО защищено от непреднамеренных и преднамеренных изменений
путем пломбирования блоков детектирования. Защитная пломба ограничивает доступ к ПО, при
этом ПО не может быть модифицировано без нарушения защитной пломбы. ПО не требует
специальных средств защиты от непреднамеренных и преднамеренных изменений.
Идентификационные данные ПО приведены в таблице 1.
Таблица 1 - Идентификационные данные метрологически значимого ПО
Идентификационные данные (признаки)
Идентификационное наименование ПО
Номер версии (идентификационный номер) ПО
Цифровой идентификатор ПО
Идентификационное наименование ПО
Номер версии (идентификационный номер) ПО
Цифровой идентификатор ПО
Значение
BDKG-23.hex
11.16.11.21; 11.x.y.z*
-
BDKG-23/1.hex
11.17.02.28; 1.x.y.z*
-
* x, у, z – составная часть номера версии ПО; х принимается равным от 1 до 99, у – от 1 до 12,
z - от 1 до 31.
Место пломбирования
Лист № 3
Всего листов 5
Идентификационные данные (признаки)Значение
Примечания
1 Оригинальные значения идентификационных данных для версий ПО 11.x.y.z и 1.х.у.z
указываются в разделе «Свидетельство о приёмке» руководства по эксплуатации и в протоколе
поверки.
2 ПО устанавливается на стадии производства и доступа к цифровому идентификатору нет.
Изменение ПО невозможно без применения специализированного оборудования изготовителя.
Влияние ПО учтено при нормировании метрологических характеристик.
В соответствии с Р 50.2.077-2014 уровень защиты встроенного ПО блоков
детектирования от непреднамеренных и преднамеренных изменений соответствует уровню
«высокий».
Метрологические и технические характеристики
±10
±5
±5
- при изменении напряжения питания от 9 до 30 В относительно
номинального значения 12 В
- при воздействии синусоидальных вибраций в диапазоне от 5 до 120 Гц
- при ударных воздействиях
- при сейсмических воздействиях
Значение
от 0,1 до 1∙10
8
от 0,1 до 1∙10
8
±20
Таблица 2 - Метрологические характеристики
Наименование характеристики
Диапазон измерений мощности поглощенной дозы в воздухе
рентгеновского и гамма-излучения (БДКГ-23), мкГр/ч
Диапазон измерений мощности амбиентного эквивалента дозы
рентгеновского и гамма-излучения (БДКГ-23/1), мкЗв/ч
Пределы допускаемой основной относительной погрешности при
измерении мощности поглощенной дозы в воздухе и мощности
амбиентного эквивалента дозы рентгеновского и гамма-излучения, %
Диапазон энергий регистрируемого рентгеновского и гамма-излучения,
МэВ
Энергетическая зависимость, %
от 0,06 до 3,0
от -25 до +35
Время установления рабочего режима, мин, не более
Время непрерывной работы, ч, не менее
Нестабильность показаний за время непрерывной работы, %, не более
1
24
5
Пределы допускаемой дополнительной относительной погрешности при
измерении мощности поглощенной дозы в воздухе и мощности
амбиентного эквивалента дозы рентгеновского и гамма-излучения, %:
- при изменении температуры окружающего воздуха в диапазоне от
минус 40 ºС до плюс 75 ºС относительно нормальных условий
- при воздействии относительной влажности воздуха до 98 % при
температуре 35 ºС и более низких температурах без конденсации влаги
- при воздействии атмосферного давления в диапазоне от 70 до 330 кПа
Нормальные условия измерений:
- температура окружающего воздуха, °С
- относительная влажность воздуха, %
- атмосферное давление, кПа
±5
±5
±5
±5
от +15 до +20
от 30 до 80
от 86 до 106,7
Лист № 4
Всего листов 5
Масса, кг, не более:
1,0
Напряжение питания от источника постоянного тока, В
от 9 до 30
от -40 до +75
Значение
Таблица 3 - Основные технические характеристики
Наименование характеристики
Габаритные размеры, мм, не более:
-диаметр
-длина
61
263
1
Мощность, потребляемая при номинальном значении напряжения
питания 12 В, В·А, не более
Условия эксплуатации:
- температура окружающего воздуха, ºС
- относительная влажность воздуха при температуре 35 ºС и более
низких температурах без конденсации влаги, %, не более
- атмосферное давление, кПа
98
от 70 до 330
Знак утверждения типа
наносится на этикетку, расположенную на боковой поверхности корпуса блока детектирования,
и на титульный лист руководства по эксплуатации методом компьютерной графики.
Комплектность средства измерений
Таблица 4 – Комплектность
Наименование, тип
Блок детектирования гамма-излучения БДКГ-23
Количество
1
Примечание
Модификация
уточняется при заказе
По заказу
Комплект монтажных частей
Комплект принадлежностей для поверки
Руководство по эксплуатации
Методика поверки МРБ МП.2305-2013 (ТИ-
АЯ.418269.062 МП)
1
1
1
1
Поверка
осуществляетсяподокументуМРБМП.2305-2013(ТИАЯ.418269.062МП)«Блок
детектирования гамма-излучения БДКГ-23. Методика поверки», утверждённому БелГИМ
16 января 2013 г. (с извещением ТИАЯ.12-2018 об изменении №2 от 14 декабря 2018 г.).
Основные средства поверки:
- рабочий эталон 2-го разряда по ГОСТ Р 8.804-2012 - установка поверочная
дозиметрическая гамма-излучения с набором источников гамма-излучения из радионуклида
137
Cs, диапазон измерений мощности дозы от 0,1 мкЗв/ч до 10 Зв/ч (диапазон измерений
мощности кермы в воздухе от 0,7 мкГр/ч до 10 Гр/ч), погрешность не более ±5 %.
Допускается применение аналогичных средств поверки, обеспечивающих определение
метрологических характеристик поверяемых средств измерений с требуемой точностью.
Знак поверки наносится на свидетельство о поверке.
Сведения о методиках (методах) измерений
приведены в эксплуатационном документе.
Лист № 5
Всего листов 5
Нормативные и технические документы, устанавливающие требования к блокам
детектирования гамма-излучения БДКГ-23
Приказ Министерства здравоохранения и социального развития РФ № 1034н от
09 сентября 2011 г. «Об утверждении Перечня измерений, относящихся к сфере государственного
регулирования обеспечения единства измерений и производимых при выполнении работ по
обеспечению безопасных условий и охраны труда, в том числе на опасных производственных
объектах, и обязательных метрологических требований к ним, в том числе показателей точности»
ТУ BY 100865348.029-2013 Блок детектирования гамма-излучения БДКГ-23. Технические
условия
ГОСТ 27451-87 Средства измерений ионизирующих излучений. Общие технические
условия
ГОСТ 29074-91 Аппаратура контроля радиационной обстановки. Общие требования
ГОСТ Р 8.804-2012Государственнаясистемаобеспеченияединстваизмерений.
Государственная поверочная схема для средств измерений кермы в воздухе, мощности кермы в
воздухе, экспозиционной дозы, мощности экспозиционной дозы, амбиентного, направленного и
индивидуальногоэквивалентовдозы,мощностейамбиентного,направленногои
индивидуального эквивалентов дозы и потока энергии рентгеновского и гамма-излучений.
Изготовитель
Научно-производственноеунитарноепредприятие«АТОМТЕХ»открытого
акционерного общества «МНИПИ» (УП «АТОМТЕХ»), Республика Беларусь
Адрес: 220005, Республика Беларусь, г. Минск, ул. Гикало, 5
Телефон/факс: (+375 17) 2928142, 2882988
Web-сайт:
E-mail:
Испытательный центр
Экспертиза проведена Федеральным государственным унитарным предприятием
«Всероссийский научно-исследовательский институт метрологи им. Д.И. Менделеева»
Адрес: 190005, г. Санкт-Петербург, Московский пр., 19
Телефон: (812) 251-76-01, факс: (812) 713-01-14
Web-сайт:
E-mail:
Аттестат аккредитации ФГУП «ВНИИМ им. Д.И. Менделеева» по проведению испыта-
ний средств измерений в целях утверждения типа № RA.RU.311541 от 23.03.2016 г.
Заместитель
Руководителя Федерального
агентства по техническому
регулированию и метрологииА.В. Кулешов
М.п.« ___ » _______________ 2019 г.
Готовы поверить данное средство измерений.
Поверка средств измерений.
| ГРСИ | Наименование СИ | Тип СИ | Производитель | МПИ | Ссылка |
| 44653-10 | Блоки телемеханики | БТМ-ЦИТ-ЭС | ООО "Центр Инновационных Технологий-ЭС", г.Саратов | 3 года | Перейти |
| 41658-09 | Устройства детектирования | УДЖГ-222Е | ФГУП "Приборостроительный завод" (ПСЗ), г.Трехгорный | 1 год | Перейти |
| 43474-09 | Спектрометры энергии рентгеновского излучения полупроводниковые носимые | СЕР 3102 \"ВИТИМ 21 | ОАО "Институт физико-технических проблем", г.Дубна | 1 год | Перейти |
| 27025-04 | Блоки детектирования | БДИГ-31П2 | ЗАО "СНИИП-КОНВЭЛ", г.Москва | 2 года | Перейти |
| 4929-75 | Блоки преобразования времени | БПВ2-96 | Нет данных | Нет данных | Перейти |
Общество с ограниченной ответственностью
"Специализированное управление программ регионального развития"
ООО "СУПРР"
ИНН 7813337035 КПП 781301001 ОГРН 1057813279919
197198, Санкт-Петербург, ул. Шамшева, д. 8, лит. А, пом. 230
8(812)209-15-19
info@saprd.ru
"Специализированное управление программ регионального развития"
ООО "СУПРР"
ИНН 7813337035 КПП 781301001 ОГРН 1057813279919
197198, Санкт-Петербург, ул. Шамшева, д. 8, лит. А, пом. 230
8(812)209-15-19
info@saprd.ru
Поверка средств измерений
ООО "СУПРР"
ИНН 7813337035 КПП 781301001
ОГРН 1057813279919
197198, Санкт-Петербург, ул. Шамшева, д. 8, лит. А, пом. 230
8(812)209-15-19
info@saprd.ru
ИНН 7813337035 КПП 781301001
ОГРН 1057813279919
197198, Санкт-Петербург, ул. Шамшева, д. 8, лит. А, пом. 230
8(812)209-15-19
info@saprd.ru
Поверка средств измерений
