Резервуары (танки) стальные прямоугольные РГС-300, РГС-280, РГС-200, РГС-360, ГРСИ 75249-19
Номер госреестра:
75249-19
Наименование СИ:
Резервуары (танки) стальные прямоугольные
Обозначение типа:
РГС-300, РГС-280, РГС-200, РГС-360
Производитель:
ОАО "Ленское объединенное речное пароходство", г.Якутск
Межповерочный интервал:
5 лет
Сведения о типе СИ:
Заводской номер
Заводской номер:
на 20 шт. с зав.№ РГС-300: РГС-300/11-ЛН2011, РГС-300/12-ЛН2011, РГС-300/11-ЛН2043, РГС-300/12-ЛН2043; РГС-280: РГС-280/21-ЛН2011, РГС-280/22-ЛН2011, РГС-280/41-ЛН2011, РГС-280/42-ЛН2011, РГС-280/21-ЛН2043, РГС-280/22-ЛН2043, РГС-280/41-ЛН2043, РГС-280/42-ЛН2043; РГС-200: РГС-200/31-ЛН2011, РГС-200/32-ЛН2011, РГС-200/31-ЛН2043, РГС-200/32-ЛН2043; РГС-360: РГС-360/51-ЛН2011, РГС-360/52-ЛН2011, РГС-360/51-ЛН2043, РГС-360/52-ЛН2043
Описание типа:
Методика поверки:
Аккредитованная лаборатория
8(812)209-15-19, info@saprd.ru
×
![]()
Приложение к свидетельству № 74109
об утверждении типа средств измерений
Лист № 1
Всего листов 4
ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ
Резервуары (танки) стальные прямоугольные РГС-300, РГС-280, РГС-200,
РГС-360
Назначение средства измерений
Резервуары (танки) стальные прямоугольные РГС-300, РГС-280, РГС-200, РГС-360
предназначены для измерения объема нефти и нефтепродуктов, а также для их приема, отпуска
и транспортировки в составе наливных судов (танкеров) проекта Р-77М01.
Описание средства измерений
Тип резервуаров - стальные прямоугольные, номинальной вместимостью 300 м
3
, 280 м
3
,
200 м
3
, 360 м
3
.
Резервуары - это грузовые отсеки в корпусе наливного судна (танкера) проекта
Р-77М01, разделенные в продольной плоскости судна диаметральной переборкой и двумя
поперечными переборками.
Резервуары РГС-300 расположены с левого и правого бортов танкера в носовой его
части и состоят из двух частей: передней (носовой) и задней (кормовой). Передняя часть танка
имеет наклонную (с выгнутой поверхностью) боковую стенку, а задняя часть представляет
собой прямоугольный параллелепипед с вертикальной боковой стенкой.
Резервуары РГС-280, РГС-200, РГС-360 расположены в средней и кормовой частях
танкера и представляют собой прямоугольные параллелепипеды с вертикальными боковыми
стенками.
Поперечные переборки танков представляют собой вертикальную стенку из листовой
стали, подкрепленную силовым набором (рамным и холостым).
Бортовая и днищевая обшивки танков изготовлены из листовой стали и подкреплены
рамным и холостым силовыми наборами.

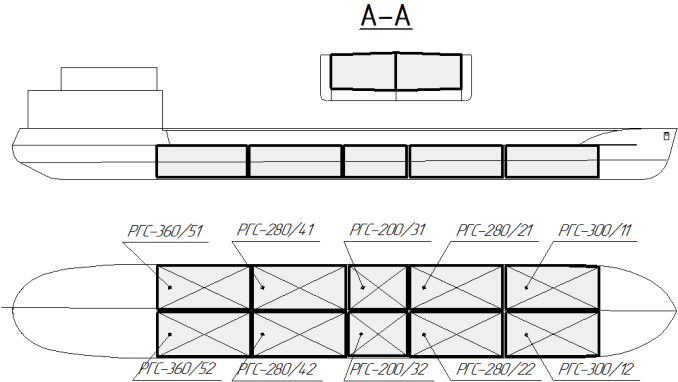

Общий вид, заводские номера и расположение резервуаров РГС-300, РГС-280, РГС-200,
РГС-360 на танкере проекта Р-77М01 представлены на рисунке 1.
Рисунок 1 - Общий вид, заводские номера и расположение резервуаров на
танкере проекта Р-77М01
Лист № 2
Всего листов 4
Налив и отпуск продукта осуществляются через приемно-раздаточные устройства,
расположенные в нижней части танков. Все танки соединены между собой трубопроводами,
проходящими от насосного отделения по днищу танков.
Заводские номера резервуаров и их месторасположение приведены в таблице 1.
Таблица 1 - Месторасположение и заводские номера резервуаров
Номер резервуараМесто расположения, наименование танкера
1 2
Резервуары (танки) стальные прямоугольные РГС-300
РГС-300/11-ЛН2011, РГС-300/12-ЛН2011Ленанефть-2011
РГС-300/11-ЛН2043, РГС-300/12-ЛН2043Ленанефть-2043
Резервуары (танки) стальные прямоугольные РГС-280
РГС-280/21-ЛН2011, РГС-280/22-ЛН2011,Ленанефть-2011
РГС-280/41-ЛН2011, РГС-280/42-ЛН2011
РГС-280/21-ЛН2043, РГС-280/22-ЛН2043,Ленанефть-2043
РГС-280/41-ЛН2043, РГС-280/42-ЛН2043
Резервуары (танки) стальные прямоугольные РГС-200
РГС-200/31-ЛН2011, РГС-200/32-ЛН2011Ленанефть-2011
РГС-200/31-ЛН2043, РГС-200/32-ЛН2043Ленанефть-2043
Резервуары (танки) стальные прямоугольные РГС-360
РГС-360/51-ЛН2011, РГС-360/52-ЛН2011 Ленанефть-2011
РГС-360/51-ЛН2043, РГС-360/52-ЛН2043 Ленанефть-2043
Пломбирование резервуаров (танков) стальных прямоугольных РГС-300, РГС-280,
РГС-200, РГС-360 не предусмотрено.
Программное обеспечение
отсутствует.
Метрологические и технические характеристики
Наименование характеристики
±0,25
±0,20
Таблица 2 - Метрологические характеристики
РГС-300
300
Значение
РГС-280РГС-200
280200
РГС-360
360
Номинальная вместимость, м
3
Пределы допускаемой относительной
погрешности определения вместимости, %
±0,25±0,25
Таблица 3 - Основные технические характеристики
Значение
РГС-280РГС-200РГС-360
Наименование характеристики
РГС-300
Условия эксплуатации:
Температура окружающего воздуха,
о
С
Атмосферное давление, кПа
Средний срок службы, лет, не менее
от -50 до +40
от 84,0 до 106,7
50
Знак утверждения типа
наносится на титульный лист паспорта резервуара типографским способом.
Лист № 3
Всего листов 4
Комплектность средства измерений
Обозначение
РГС-300
РГС-300
РГС-280
РГС-280
РГС-200
РГС-200
РГС-360
РГС-360
Таблица 4 - Комплектность средства измерений
Наименование
Резервуар (танк) стальной прямоугольный
Резервуар (танк) стальной прямоугольный. Паспорт
Градуировочная таблица
Резервуар (танк) стальной прямоугольный
Резервуар (танк) стальной прямоугольный. Паспорт
Градуировочная таблица
Резервуар (танк) стальной прямоугольный
Резервуар (танк) стальной прямоугольный. Паспорт
Градуировочная таблица
Резервуар (танк) стальной прямоугольный
Резервуар (танк) стальной прямоугольный. Паспорт
Градуировочная таблица
Методика поверки
МП 0952-7-2018
Количество
4 шт.
4 экз.
4 экз.
8 шт.
8 экз.
8 экз.
4 шт.
4 экз.
4 экз.
4 шт.
4 экз.
4 экз.
1 экз.
Поверка
осуществляется по документу МП 0952-7-2018 «Инструкция. ГСИ. Резервуары (танки)
стальные прямоугольные РГС-200, РГС-280, РГС-300, РГС-360. Методика поверки»,
утвержденному ФГУП «ВНИИР» 17.07.2018 г.
Основные средства поверки:
- рулетка измерительная металлическая 2-го класса точности Р30Н2Г, с верхним
пределом измерений 30 м (регистрационный trial 55464-13);
- рулетка измерительная металлическая типа Р20У2К, с верхним пределом измерений 20
м (регистрационный номер 51171-12).
Допускается применение аналогичных средств поверки, обеспечивающих определение
метрологических характеристик поверяемых СИ с требуемой точностью.
Знак поверки наносится в свидетельстве о поверке и в градуировочной таблице
резервуара в месте подписи поверителя.
Сведения о методиках (методах) измерений
отсутствуют.
Нормативные документы, устанавливающие требования к резервуарам (танкам)
стальным прямоугольным РГС-300, РГС-280, РГС-200, РГС-360
ГОСТ Р 8.595-2004 ГСИ. Масса нефти и нефтепродуктов. Общие требования
к методикам выполнения измерений
Приказ Росстандарта № 256 от 7 февраля 2018 г. «Об утверждении Государственной
поверочной схемы для средств измерений массы и объема жидкости в потоке, объема жидкости
и вместимости при статических измерениях, массового и объемного расходов жидкости»
Изготовитель
Открытое акционерное общество «Ленское объединенное речное пароходство»
(ОАО «ЛОРП»)
ИНН 1435029085
Юридический адрес: 677980, Республика Саха (Якутия), г. Якутск, ул. Дзержинского, 2
Телефон/факс: +7 (4112) 408-009/ (4112) 420-011
Лист № 4
Всего листов 4
Испытательный центр
Федеральноегосударственноеунитарноепредприятие«Всероссийскийнаучно-
исследовательский институт расходометрии» (ФГУП «ВНИИР»)
Адрес: 420088, г. Казань, ул. 2-ая Азинская 7А
Телефон: +7 (843) 272-70-62
Факс: +7 (843) 272-00-32
E-mail:
Аттестат аккредитации ФГУП «ВНИИР» по проведению испытаний средств измерений в
целях утверждения типа № RA.RU.310592 от 24.02.2015 г.
Заместитель
Руководителя Федерального
агентства по техническому
регулированию и метрологииА.В. Кулешов
М.п.« ___ » _______________ 2019 г.
