Резервуары вертикальные стальные цилиндрические РВС-3000, ГРСИ 75238-19
Номер госреестра:
75238-19
Наименование СИ:
Резервуары вертикальные стальные цилиндрические
Обозначение типа:
РВС-3000
Производитель:
АО "АП Саратовский завод резервуарных металлоконструкций", г.Саратов
Межповерочный интервал:
5 лет
Сведения о типе СИ:
Заводской номер
Заводской номер:
на 10 шт. с зав.№ 5 … 8, Т1-1 … Т1-4, Т8-1, Т8-2
Описание типа:
Методика поверки:
-
Аккредитованная лаборатория
8(812)209-15-19, info@saprd.ru
×
![]()
Приложение к свидетельству № 74098
об утверждении типа средств измерений
Лист № 1
Всего листов 6
ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ
Резервуары вертикальные стальные цилиндрические РВС-3000
РВС-3000
хранения
(далее - резервуары)
и отпуска нефти и
Назначение средства измерений
Резервуары вертикальные стальные цилиндрические
предназначены для измерения объема, а также приема,
нефтепродуктов.
Описание средства измерений
Принцип действия резервуаров основан на заполнении их нефтепродуктом до
определенного уровня, соответствующего объему нефтепродукта согласно градуировочным
таблицам резервуаров.
Резервуары РВС-3000 представляют собой стальные сварные вертикальные конструкции
цилиндрической формы рулонного типа с днищем, сборно-щитовой крышей без понтона.
Тип резервуаров - вертикальные стальные цилиндрические. Цилиндрическая стенка
резервуаров состоит из цельносварных поясов рулонной сборки.
Резервуары оборудованы шахтной лестницей, люками-лазами и приемо-раздаточными
устройствами для обслуживания во время эксплуатации. Резервуары оснащены молниезащитой,
защитой от статического электричества и системой тушения пожара.
Заполнение и опорожнение резервуаров осуществляется через приемо-раздаточные
патрубки, расположенные в первом поясе резервуаров.
Основные конструкции резервуаров РВС-3000 №№ Т8-2, Т1-2, Т1-3 изготовлены из
углеродистой горячекатаной стали (ГОСТ 380-60) марки Ст3Сп, резервуаров РВС-3000 №№ Т1-1,
Т1-4, Т8-1, 5, 6, 7, 8 - из углеродистой стали марки ВСт3Сп.
Тип размещения - наземный. Фундамент резервуаров РВС-3000 соответствует
требованиям ГОСТ 31385-2016 «Резервуары вертикальные цилиндрические стальные для нефти
и нефтепродуктов. Общие технические условия».
Резервуары расположены на территории склада ГСМ АО «Газпромнефть-Аэро
Новосибирск» по адресу: 633104, Новосибирская область, г. Обь, Омский тракт, д. 11, оф. 304.
Общий вид резервуаров вертикальных стальных цилиндрических РВС-3000 №№ 5, 6, 7,
8, Т1-1, Т1-2, Т1-3, Т1-4, Т8-1, Т8-2 представлен на рисунках 1-10.
Лист № 2
Всего листов 6

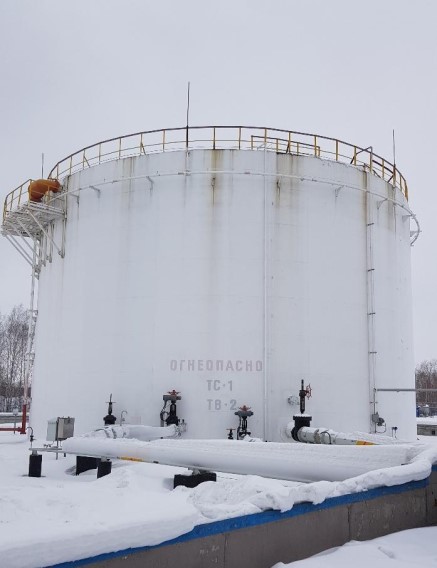

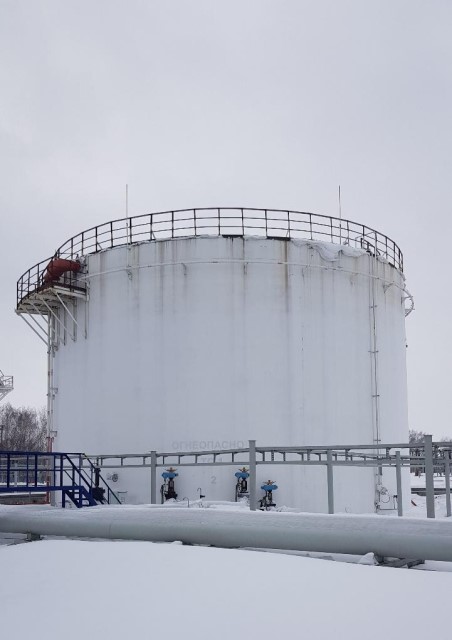

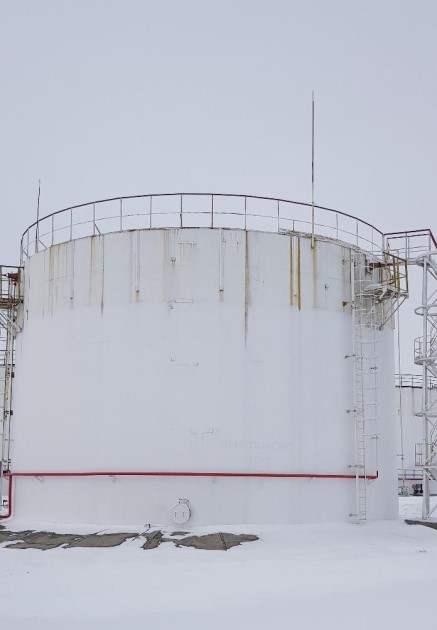

Рисунок 1 - Общий вид резервуаров РВС-3000 №№ 5, 6

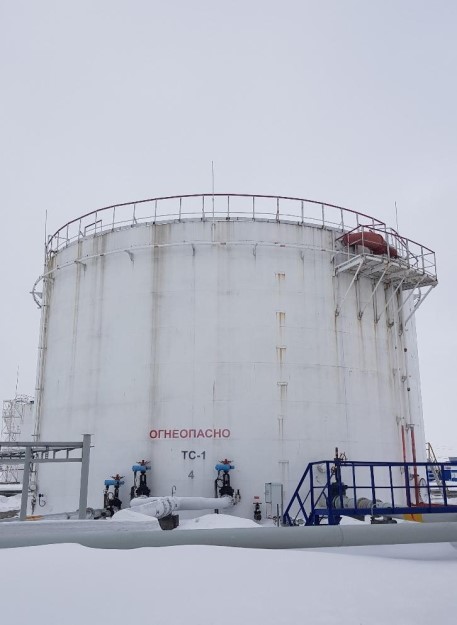

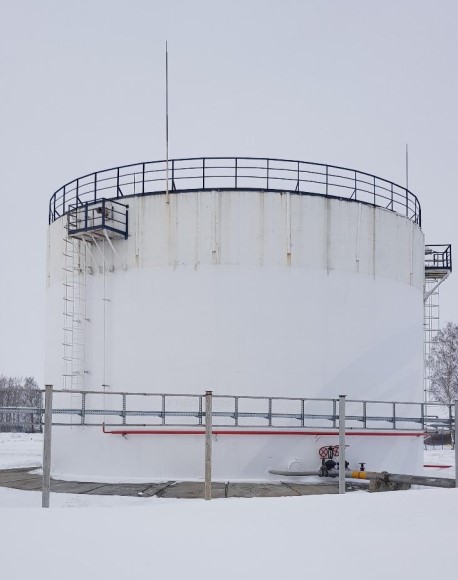

Рисунок 2 - Общий вид резервуаров РВС-3000 №№ 7, 8
Лист № 3
Всего листов 6

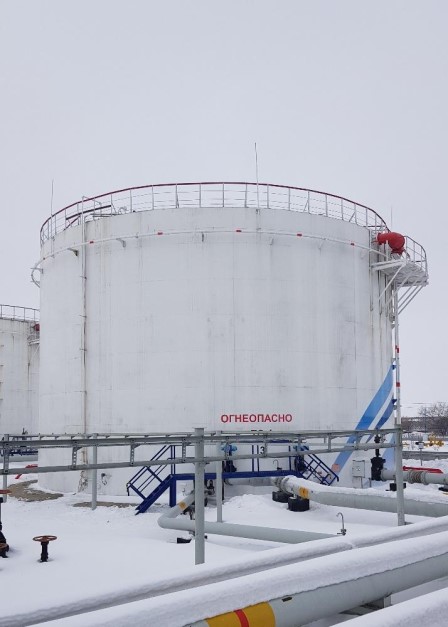

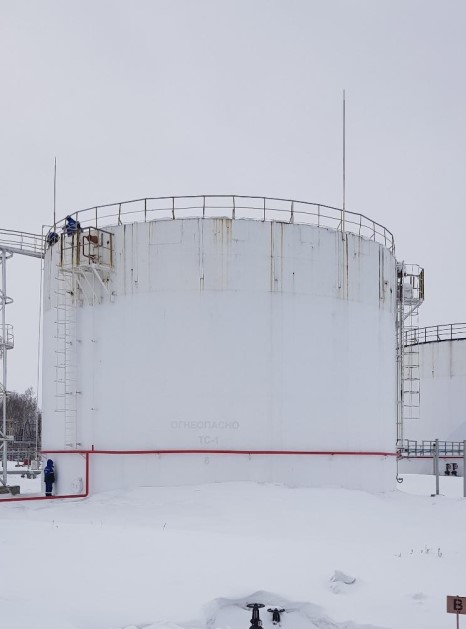

Рисунок 3 - Общий вид резервуаров РВС-3000 №№ Т1-1, Т1-2

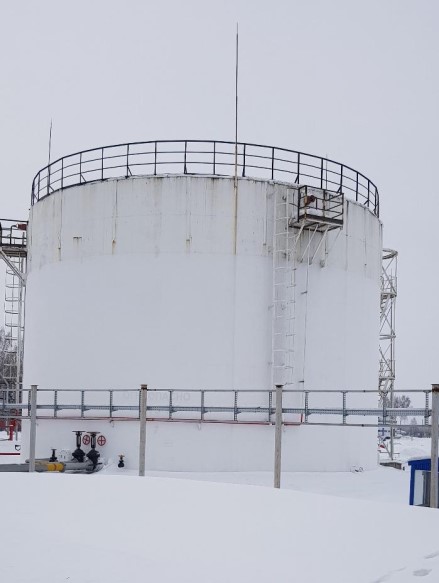

Рисунок 4 - Общий вид резервуаров РВС-3000 №№ Т1-3, Т1-4
Лист № 4
Всего листов 6

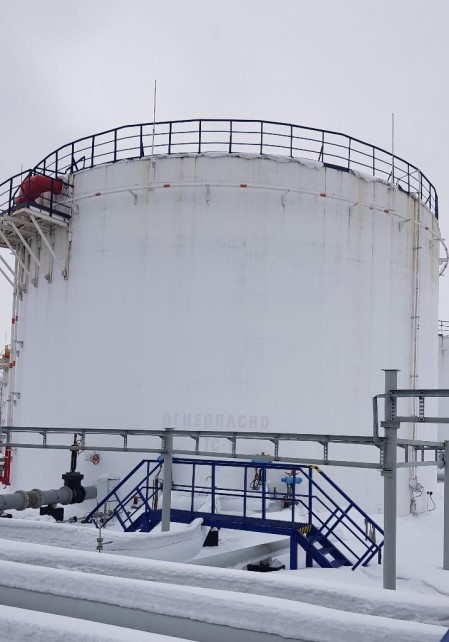

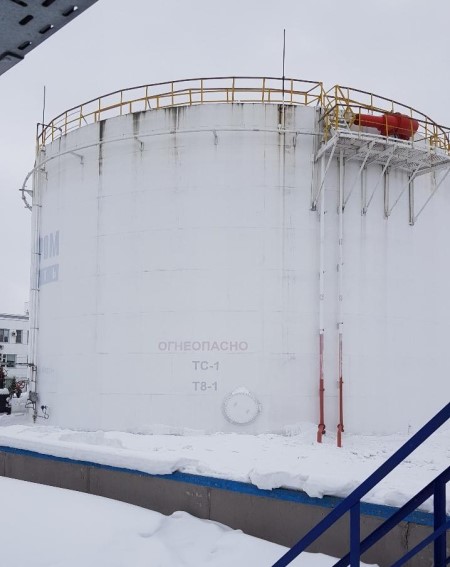

Рисунок 5 - Общий вид резервуаров РВС-3000 №№ Т8-1, Т8-2
ПломбированиерезервуароввертикальныхстальныхцилиндрическихРВС-3000
не предусмотрено.
Программное обеспечение
отсутствует.
Метрологические и технические характеристики
±0,15
Значения
3000
Таблица 1 - Метрологические и технические характеристики
Наименование характеристики
Номинальная вместимость, м
3
Пределы допускаемой относительной погрешности определения
вместимости резервуара (геометрический метод), %
Условия эксплуатации:
- температура окружающей среды, °С
- атмосферное давление, кПа
от -40 до +40
от 84 до 106,7
Знак утверждения типа
наносится на титульный лист технического паспорта типографским способом.
Комплектность средства измерений
10 шт.
Количество
Таблица 2 - Комплектность средства измерений
НаименованиеОбозначение
1 Резервуар вертикальныйРВС-3000 №№ 5, 6, 7, 8, Т1-1, Т1-2,
стальной цилиндрический Т1-3, Т1-4, Т8-1, Т8-2
2 Паспорта на резервуары -
3.Градуировочные таблицы -
10 экз.
10 экз.
Лист № 5
Всего листов 6
Поверка
осуществляется по документу ГОСТ 8.570-2000 «Государственная система обеспечения
единства измерений. Резервуары стальные вертикальные цилиндрические. Методика поверки».
Основные средства поверки:
- рулетка измерительная металлическая Р, 2-го класса точности, с верхним пределом
измерений 20 м, с грузом Р20У2Г (рег. № 51171-12);
- рулетка измерительная металлическая Р, 2 класса точности, с верхним пределом
измерений 30 м, с кольцом Р30У2К (рег. № 51171-12);
- толщиномер ультразвуковой БУЛАТ 2, диапазон измерений толщины от 0,6 до 20 мм,
ПГ±(0,001h+0,03) мм (рег.№46426-11);
- нивелир оптический ADA Ruber-X32, диапазон измерений углов от 0 до 360,
СКП измерения ±2,0 мм (рег. № 43704-10);
- теодолит оптический RGK TO-15, диапазон измерения углов: вертикальных от минус 55
до плюс 60, горизонтальных от 0 до 360, ±15” (рег. № 55446-13);
- штангенциркуль ШЦ-I, ПГ±0,1 мм (рег. № 22088-07);
- динамометр пружинный ДПУ-0,001-2, (0-100) Н, ПГ±2 % (рег. № 1808-63);
- термометр ртутный стеклянный лабораторный ТЛ-4, ЦД 0,1 ºС, (рег. № 303-91)
- линейка измерительная металлическая, (0-500) мм, ПГ±0,1 мм (рег. № 20048-05)
- анемометр цифровой АТТ-1002, (0,8-30) м/с (рег. № 46056-11);
- ареометр стеклянный для нефти АНТ-1, ЦД 0,5 кг/м
3
(рег. № 37028-08);
- газоанализатор взрывоопасных паров Сигнал-4, ПГ±20 % (рег. № 38260-08).
Допускается применение аналогичных средств поверки, обеспечивающих определение
метрологических характеристик поверяемых СИ с требуемой точностью.
Знак поверки наносится на свидетельства о поверке и градуировочные таблицы.
Сведения о методиках (методах) измерений
ГОСТ 8.595-2004 «ГСИ. Масса нефти и нефтепродуктов. Общие требования
к методикам выполнения измерений».
Нормативные документы, устанавливающие требования к резервуарам вертикальным
стальным цилиндрическим РВС-3000
ГОСТ8.570-2000«Государственнаясистемаобеспеченияединстваизмерений.
Резервуары стальные вертикальные цилиндрические. Методика поверки»
ГОСТ 31385-2016 «Резервуары вертикальные цилиндрические стальные для нефти
и нефтепродуктов. Общие технические условия»
Приказ Федерального агентства по техническому регулированию и метрологии
от 7 февраля 2018 г. № 256 «Об утверждении Государственной поверочной схемы для средств
измерений массы и объема жидкости в потоке, объема жидкости и вместимости при
статических измерениях, массового и объемного расходов жидкости»
Изготовитель
Акционерное общество «АП Саратовский завод резервуарных металлоконструкций»
(АО «АП РМК»)
ИНН 6453009475
Адрес: 410052, Саратовская обл., г. Саратов, пр-кт им. 50 лет Октября, д. 134
Телефон: +7 (8452) 63-33-77
Лист № 6
Всего листов 6
Заявитель
Акционерное общество «Газпромнефть-Аэро Новосибирск»
(АО «Газпромнефть-Аэро Новосибирск»)
ИНН 5448106217
Адрес: 633104, Новосибирская обл., г. Обь, Омский тракт, д. 11, оф. 304
Телефон: +7 (383) 319-10-12
E-mail:
Web-сайт:
Испытательный центр
Общество с ограниченной ответственностью фирма «Метролог» (ООО фирма «Метролог»)
Адрес: 420029, РТ, г. Казань, ул. 8 Марта, д. 13, офис 33
Телефон/факс: +7 (843) 513-30-75
Web-сайт:
E-mail:
Аттестат аккредитации ООО фирма «Метролог» по проведению испытаний средств
измерений в целях утверждения типа № RA.RU.312275 от 07.09.2017 г.
Заместитель
Руководителя Федерального
агентства по техническому
регулированию и метрологииА.В. Кулешов
М.п.« ___ » _______________ 2019 г.
