Номер госреестра:
75222-19
Наименование СИ:
Газоанализаторы кислорода
Обозначение типа:
Microx
Производитель:
Фирма "NTRON EUROPE LTD.", Ирландия
Межповерочный интервал:
1 год
Сведения о типе СИ:
Срок свидетельства
Срок свидетельства:
03.06.2024
Описание типа:
Методика поверки:
Аккредитованная лаборатория
8(812)209-15-19, info@saprd.ru
×
![]()
Приложение к свидетельству № 74082
об утверждении типа средств измерений
Лист № 1
Всего листов 4
ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ
Газоанализаторы кислорода Microx
Назначение средства измерений
Газоанализаторы кислорода Microx (далее – газоанализаторы) предназначены для
измерений объемной доли кислорода в смеси с азотом и в других невзрывоопасных смесях.
Описание средства измерений
Принцип действия газоанализаторов основан на электрохимическом методе с
использованием циркониевого чувствительного элемента.
Газоанализаторы представляют собой стационарные приборы непрерывного действия.
Конструктивно газоанализатор состоит из блока управления и выносного датчика кислорода
погружного типа. На передней панели блока управления расположены клавиши управления и
цифровой дисплей. На задней панели размещены разъемы для подключения внешних
электрических цепей, интерфейсного кабеля и сетевого шнура. Блок управления предназначен
для монтажа в щит (панель, консоль).
Газоанализатор имеет выходные сигналы:
- цифровой выход, интерфейс RS-232;
- аналоговый выходной токовый сигнал от 4 до 20 мА;
- три релейных выхода типа «сухой контакт» (сила тока через контакты до 5 А при
напряжении переменного тока 250 В).
Газоанализаторы выпускаются трех модификаций Microx-209, Microx-210, Microx-211,
которые отличаются диапазонами измерений и способами крепления – на DIN-рейку, панельная
и настенная версии установки.

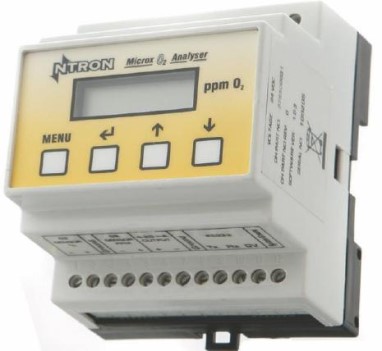

Общий вид газоанализаторов приведен на рисунке 1.
Пломбирование газоанализаторов не предусмотрено.
Рисунок 1 – Общий вид газоанализаторов
Программное обеспечение
Газоанализаторы оснащены программным обеспечением, позволяющим осуществлять
настройку параметров измерений, контроль процесса измерений, сбор экспериментальных
данных, обрабатывать и сохранять полученные результаты измерений, экспортировать
результаты измерений во внешние автоматические системы сборы и хранения данных.
Уровеньзащитыпрограммногообеспечения«высокий»всоответствии
с Р 50.2.077-2014.
Лист № 2
Всего листов 4
Таблица 1 – Идентификационные данные программного обеспечения
Идентификационные данные (признаки)Значение
Идентификационное наименование ПО102072
Номер версии ПО не ниже 2.2.0R
Цифровой идентификатор ПО -
Метрологические и технические характеристики
Значение
от 1 до 1000
от 0,01 до 25
от 0,01 до 96
±6
Таблица 2 – Метрологические характеристики
Наименование характеристики
Диапазон измерений объемной доли кислорода:
- для модификации Microx-209, млн
-1
- для модификации Microx-210, %
- для модификации Microx-211, %
Пределы допускаемой относительной погрешности
измерений объемной доли кислорода, %
Предел допускаемой вариации выходного сигнала
(показаний), в долях предела допускаемой погрешности
0,5
93
110
145
Значение
15
95
250
24±2,4
200,0
200,0
80
45
Таблица 3 – Основные технические характеристики
Наименование характеристики
Время прогрева, с, не более
Время установления показаний, с, не более
Расход анализируемого газа, мл/мин, не более
Параметры электрического питания:
- напряжение постоянного тока, В
Масса, г, не более:
- блока управления
- датчика кислорода
Габаритные размеры, мм, не более:
блока управления:
- длина
- ширина
- высота
датчика кислорода:
- длина
- диаметр
Условия эксплуатации:
- температура окружающей среды, °С
- относительная влажность, %, не более
от +5 до +40
80
Знак утверждения типа
наносится на титульный лист Руководства по эксплуатации типографским способом.
Комплектность средства измерений
Таблица 4 – Комплектность средства измерений
Наименование
Газоанализатор кислорода в комплекте
Программное обеспечение
Руководство по эксплуатации
Методика поверки
Обозначение
Microx
102072
-
МП 14-241-2019
Количество
1 шт.
1 шт.
1 экз.
1 экз.
Лист № 3
Всего листов 4
Поверка
осуществляется по документу МП 14-241-2019 «ГСИ. Газоанализаторы кислорода Microx.
Методика поверки», утвержденному ФГУП «УНИИМ» 29 марта 2019 г.
Основные средства поверки:
- стандартные образцы состава газовой смеси О
2
/N
2
ГСО 10717-2015 (объемная доля
кислорода1,04млн
-1
,абс.погрешность±0,03млн
-1
,объемнаядолякислорода
10,2 млн
-1
, абс. погрешность ±0,3 млн
-1
);
- стандартные образцы состава газовой смеси в азоте ГСО 11047-2018 (объемная доля
кислорода 0,01 %, отн. погрешность ±3 %; объемная доля кислорода 0,1 %, отн. погрешность
±2,5 %; объемная доля кислорода св. 20 до 70 %, отн. погрешность от ±0,6 % до ±0,2 %;
объемная доля кислорода св. 70 до 97 %, отн. погрешность от ±0,2 % до ±0,1 %; объемная доля
кислорода св. 0,5 до 20 %, отн. погрешность от ±1,5 % до ±0,6 %).
Допускается применение аналогичных средств поверки, обеспечивающих определение
метрологических характеристик поверяемых СИ с требуемой точностью.
Знак поверки в виде оттиска поверительного клейма наносится на свидетельство о
поверке.
Сведения о методиках (методах) измерений
приведены в эксплуатационном документе.
Нормативныеитехническиедокументы,устанавливающиетребованияк
газоанализаторам кислорода Microx
ГОСТ 13320-81 Газоанализаторы промышленные. Общие технические условия
Приказ Федерального агентства по техническому регулированию и метрологии от 14
декабря 2018 № 2664 «Об утверждении Государственной поверочной схемы для средств
измерений содержания компонентов в газовых и газоконденсатных средах»
Техническая документация фирмы «NTRON EUROPE LTD.», Ирландия
Изготовитель
Фирма «NTRON EUROPE LTD.», Ирландия
Адрес: Mullaghboy Industrial Estate, Navan, Cauntry Meath, C15XD61, Ireland
Телефон: +353 (0) 46 907 1333
Web-сайт:
E-mail:
Заявитель
Акционерное общество «Атлас Копко» (АО «Атлас Копко»)
ИНН 7710218759
Адрес: 141402, Московская область, г. Химки, Вашутинское ш., д. 15
Телефон: +7 (495) 933-10-90
Web-сайт: atlascopco.com
E-mail:
Лист № 4
Всего листов 4
Испытательный центр
Федеральноегосударственноеунитарноепредприятие«Уральскийнаучно-
исследовательский институт метрологии»
Адрес: 620000, г. Екатеринбург, ул. Красноармейская, д. 4
Телефон: +7 (343) 350-26-18, факс: +7 (343) 350-20-39
Web-сайт:
Е-mail:
Аттестат аккредитации ФГУП «УНИИМ» по проведению испытаний средств измерений
в целях утверждения типа № RA.RU.311373 от 10.11.2015 г.
Заместитель
Руководителя Федерального
агентства по техническому
регулированию и метрологииА.В. Кулешов
М.п.« ___ » _______________ 2019 г.
