Номер госреестра:
75209-19
Наименование СИ:
Трансформаторы тока
Обозначение типа:
BD 00
Производитель:
Фирма "ABB s.r.o.", Чехия
Межповерочный интервал:
8 лет
Сведения о типе СИ:
Срок свидетельства
Срок свидетельства:
03.06.2024
Описание типа:
Методика поверки:
-
Аккредитованная лаборатория
8(812)209-15-19, info@saprd.ru
×
![]()
Приложение к свидетельству № 74068
об утверждении типа средств измерений
Лист № 1
Всего листов 5
ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ
Трансформаторы тока BD 00
Назначение средства измерений
Трансформаторы тока BD 00 (далее – трансформаторы), предназначены для
масштабного преобразования силы тока фазного напряжения в силу тока, пригодную для
передачи сигналов измерительной информации измерительным приборам в электросетях
переменного тока промышленной частоты.
Описание средства измерений
Принцип действия трансформаторов заключается в преобразовании переменного тока
частоты 50 или 60 Гц в переменный ток, пригодный для измерений с помощью стандартных
приборов и устройств релейной защиты.
Трансформаторыявляютсяшиннымискольцевымсердечником.Корпус
трансформаторов (за исключением модификации BD 00 0) выполнен из эпоксидного
компаунда. Трансформаторы не имеют собственной первичной обмотки и предназначены для
внутренней установки. Первичными обмотками трансформаторов служат шинопроводы, вводы
или кабели электроустановки, в которую они монтируются. Трансформаторы могут иметь до 2-х
вторичных обмоток для учета, измерения или защиты. Выводы вторичных обмоток
расположены на корпусе трансформатора в клеммнике, который снабжается крышкой с
возможностью пломбирования.
Наибольшее рабочее напряжение трансформаторов составляет 0,72 кВ. При установке
трансформатора на проводник (ввод, кабель или токоведущую шину) изоляция определяется и
обеспечивается изоляцией проводника.
Трансформаторы тока BD 00 выпускаются в следующих модификациях: BD 00 0,
BD 00 A, BD 00 B и BD 00 С, которые отличаются номинальными первичными токами,
расположением клеммой коробки, габаритами и массой, наличием внешнего корпуса.

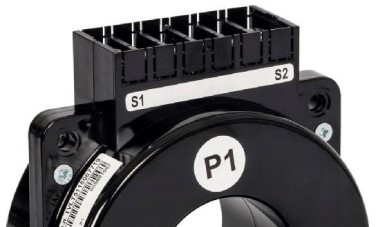

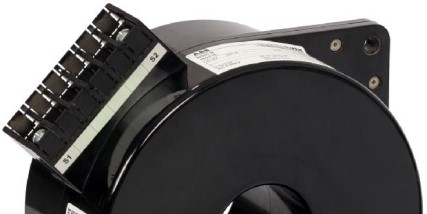

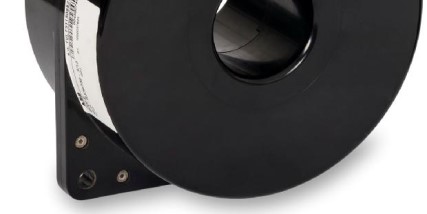

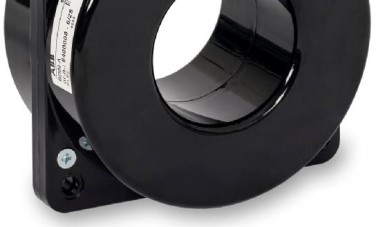

Общийвидсредстваизмеренийиобозначениеместапломбировкиот
несанкционированного доступа и места нанесения знака поверки приведен на рисунке 1.
Модификация BD 00 AМодификация BD 00 B
А
Б
А
Б
Лист № 2
Всего листов 5
Модификация BD 00 С
Модификация BD 00 0
Рисунок 1 - Общий вид средства измерений и обозначение места пломбировки от
несанкционированного доступа (A) и места нанесения знака поверки (Б)
Программное обеспечение
отсутствует.
Б
Б
А
Лист № 3
Всего листов 5
Метрологические и технические характеристики
от 1 до 15
Значение
BD 00 A BD 00 B BD 00 С BD 00 0
0,66
0,72
50 или 60
от 250 от 50 от 100 от 50
до 1250 до 200 до 1250 до 1250
1 или 5
0,2; 0,2S; 0,5; 0,5S; 1
5Р или 10Р
5; 10; 15
Таблица 1 - Метрологические характеристики
Наименование характеристики
Модификация
Номинальное напряжение, кВ
Наибольшее рабочее напряжение, кВ
Номинальная частота переменного тока, Гц
Номинальныепервичныетоки(значения
выбираютсяпоГОСТ 7746-2015из
приведенного диапазона), А
Номинальный вторичный ток, А
Классы точности обмоток для измерений и учета
Класс точности обмотки для защиты
Номинальнаямощностьвторичнойобмотки
(значения выбираются по ГОСТ 7746-2015 из
приведенного диапазона), В·А
Номинальныйкоэффициентбезопасности
приборов вторичной обмотки для измерений
Номинальная предельная кратность вторичной
обмотки для защиты
10
69
147
75
59
200
100
85
200
100
Значение
69
200
320
4,5
14
12
55
Таблица 2 - Основные технические характеристики
Наименование характеристики
Габаритные размеры трансформатора, мм, не более
для модификации BD 00 A
- внутренний диаметр
- внешний диаметр
- высота
для модификации BD 00 B
- внутренний диаметр
- внешний диаметр
- высота
для модификации BD 00 С
- внутренний диаметр
- внешний диаметр
- высота
для модификации BD 00 0
- внутренний диаметр
- внешний диаметр
- высота
Масса, кг, не более
- модификации BD 00 A
- модификации BD 00 B
- модификации BD 00 С
- модификации BD 00 0
Условия эксплуатации:
- температура окружающей среды,
о
С
Средний срок службы, не менее, лет
Средняя наработка на отказ не менее, ч
от -25 до +55
30
270000
Лист № 4
Всего листов 5
Знак утверждения типа
наносится на эксплуатационную документацию типографским способом.
Комплектность средства измерений
Таблица 3 - Комплектность средства измерений
Наименование
Трансформатор тока
Паспорт
Обозначение
BD 00
-
Количество
1 шт.
1 экз.
Поверка
осуществляется по документу ГОСТ 8.217-2003 «Государственная система обеспечения
единства измерений. Трансформаторы тока. Методика поверки».
Основные средства поверки:
- рабочий эталон 2-го разряда по ГОСТ Р 8.859-2013 (трансформатор тока
измерительный лабораторный ТТИ-5000.5, регистрационный № 27007-04;
- прибор сравнения КНТ-05, регистрационный № 37854-08;
- магазин нагрузок МР 3027, регистрационный № 34915-07.
Допускается применение аналогичных средств поверки, обеспечивающих определение
метрологических характеристик поверяемых СИ с требуемой точностью.
Знак поверки наносится на корпус трансформатора или свидетельство о поверке.
Сведения о методиках (методах) измерений
приведены в эксплуатационном документе.
Нормативные документы, устанавливающие требования к трансформаторам тока
BD 00
ГОСТ 7746-2015 Трансформаторы тока. Общие технические условия
ГОСТ Р 8.859-2013 Государственная система обеспечения единства измерений.
Государственная поверочная схема для средств измерений коэффициента и угла масштабного
преобразования синусоидального тока
Изготовитель
«ABB s.r.o.», Чехия
Юридический адрес: Vyskočilova 1561/4a, Michle, 140 00, Prague 4, Czech Republic
Адрес: Videnska 117, 619 00 Brno, Czech Republic
Телефон: +420 597 468 940 и +420 547 152 602
Факс: +420 547 152 626
Web-сайт: new.abb.com
E-mail:
Лист № 5
Всего листов 5
научно-
средств
Испытательный центр
Федеральноегосударственноеунитарноепредприятие«Всероссийский
исследовательский институт метрологической службы» (ФГУП «ВНИИМС»)
Адрес: 119361, г. Москва, ул. Озерная, д. 46
Телефон: +7 (495) 437-55-77
Web-сайт:
E-mail:
Аттестат аккредитации ФГУП «ВНИИМС» по проведению испытаний
измерений в целях утверждения типа № 30004-13 от 29.03.2018 г.
Заместитель
Руководителя Федерального
агентства по техническому
регулированию и метрологииА.В. Кулешов
М.п.« ___ » _______________ 2019 г.
