Номер госреестра:
75196-19
Наименование СИ:
Газоанализаторы
Обозначение типа:
TP-70D
Производитель:
Фирма "Riken Keiki Co., Ltd.", Япония
Межповерочный интервал:
1 год
Сведения о типе СИ:
Срок свидетельства
Срок свидетельства:
03.06.2024
Описание типа:
Методика поверки:
Аккредитованная лаборатория
8(812)209-15-19, info@saprd.ru
×
![]()
Приложение к свидетельству № 74055
об утверждении типа средств измерений
Лист № 1
Всего листов 5
ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ
Газоанализаторы серии TP-70D
Назначение средства измерений
Газоанализаторы серии TP-70D (далее – газоанализаторы) предназначены для измерения
концентрации токсичных газов в воздушных средах. Газоанализаторы применяются для
контроля атмосферного воздуха и воздуха рабочей зоны.
Описание средства измерений
Принцип действия газоанализатора основан на применении электрохимических
датчиков. Метод основан на измерении тока, вырабатываемого при взаимодействии электродов
сенсора с целевым газом.
Газоанализатор является переносным, одноканальным прибором, состоит из одного
блока, непрерывного действия. Отбор пробы – принудительный, осуществляется с помощью
встроенного насоса. Газоанализатор выполнен в металлическом корпусе, в котором размещены:
побудитель расхода, пиролизатор, электрохимический датчик, индикаторный блок и цифровой
дисплей.
Показаниягазоанализаторавыводятсянацифровойдисплей,показывающий
содержание,анализируемогокомпонентав газовойпробе. Газоанализаторыимеют
жидкокристаллический монохромный цифровой дисплей с подсветкой, обеспечивающей
отображение:
- результатов измерений содержания определяемых компонентов;
- уровня заряда аккумуляторов;
- двух порогов аварийной сигнализации;
- меню пользователя;
- индикатор питания;
- индикатор неисправности.
Выходными сигналами газоанализаторов являются:
- показания цифрового дисплея;
- унифицированный аналоговый выходной сигнал от 4 до 20 мА.
Электрическое питание газоанализаторов осуществляется от внешнего источника
питания напряжения переменного тока.
Внешний вид газоанализаторов приведен на рисунке 1. Опломбирование корпуса
газоанализатора от несанкционированного доступа не предусмотрено.
Лист № 2
Всего листов 5

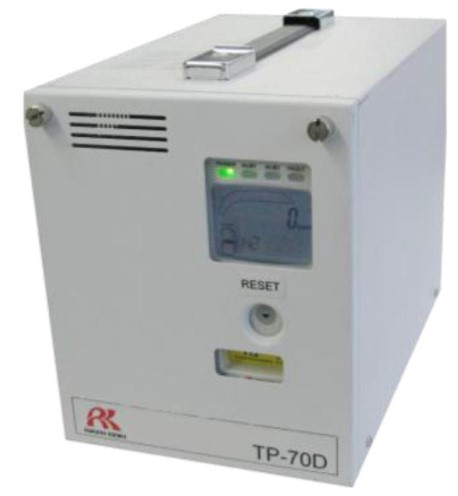

Рисунок 1 – Внешний вид газоанализаторов TP-70D
Программное обеспечение
Газоанализаторыимеютвстроенное,метрологическизначимоепрограммное
обеспечение (ПО), предназначенное для обработки измерительной информации. Данное ПО
устанавливается в газоанализаторы на заводе-изготовителе во время производственного цикла,
что исключает возможность несанкционированных настроек и вмешательства, приводящих к
искажению результатов измерений.
Встроенное ПО обеспечивает выполнение следующих основных функций:
- обработку измерительной информации;
- диагностику аппаратной части газоанализатора;
- проведение настройки газоанализатора;
- формирование цифрового выходного сигнала.
Идентификационные данные программного обеспечения приведены в таблице 1.
Таблица 1- Идентификационные данные программного обеспечения
Идентификационные данные (признаки)
Идентификационное наименование ПО
Номер версии (идентификационный номер) ПО
Цифровой идентификатор ПО
Алгоритм расчета цифрового идентификатора ПО
Значение
04911
не ниже ver.0
6785
-
Влияниевстроенногопрограммногообеспечениягазоанализаторовучтенопри
нормировании метрологических характеристик.
Газоанализаторыимеютзащитувстроенногопрограммногообеспеченияот
преднамеренных или непреднамеренных изменений. Уровень защиты – «высокий» по
Р 50.2.077-2014.
Метрологические и технические характеристики
Метрологические и технические характеристики газоанализаторов приведены в таблицах
2-4.
Лист № 3
Всего листов 5
Диапазон
измерений
Предел
допускаемого
времени
установления
показаний Т
0,9Д
, с
60
60
60
60
60
60
60
60
60
60
60
60
60
60
60
60
60
60
60
60
60
60
60
60
60
60
60
60
Таблица 2 - Метрологические характеристики газоанализаторов
Пределы
допускаемой
Определяемый компонентосновной
приведенной
1)
погрешности, %
Кислород O
2
от 0 до 25 %
±
20
Метан CH
4
от 0 до 2,0 %
±
20
Оксид углерода СО
от 0 до 75 млн
-1
±
20
Гексафторбутадиен C
4
F
6
от 0 до 5 млн
-1
±
20
Октафторциклопентен C
5
F
8
от 0 до 15 млн
-1
±
20
Водород H
2
от 0 до 2000 млн
-1
±
20
Хлористый водород HCl
от 0 до 6 млн
-1
±
20
Арсин AsH
3
от 0 до 0,2 млн
-1
±
20
Аммиак NH
3
от 0 до 75 млн
-1
±
20
Хлор Cl
2
от 0 до 1,5 млн
-1
±
20
Фосфин PH
3
от 0 до 1 млн
-1
±
20
Муравьиная кислота HCOOH
от 0 до 15 млн
-1
±
20
Уксусная кислота CH
3
COOH
от 0 до 30 млн
-1
±
20
Азотная кислота HNO
3
от 0 до 20 млн
-1
±
20
Оксид серы SO
2
от 0 до 6 млн
-1
±
20
Оксид азота NO
2
от 0 до 5 млн
-1
±
20
Озон O
3
от 0 до 1 млн
-1
±
20
Силан SiH
4
от 0 до 15 млн
-1
±
20
Фтор F
2
от 0 до 3 млн
-1
±
20
Сероводород H
2
S
от 0 до 1 млн
-1
±
20
Пропанол C
3
H
7
OH
от 0 до 2000 млн
-1
±
20
Метанол CH
3
OH
от 0 до 1000 млн
-1
±
20
Синильная кислота HCN
от 0 до 30 млн
-1
±
20
Бром Br
2
от 0 до 1 млн
-1
±
20
Ацетилен C
2
H
2
от 0 до 2000 млн
-1
±
20
Дифторметан CH
2
F
2
от 0 до 10000 млн
-1
±
20
Тетрафторэтан С
2
Н
2
F
4
от 0 до 5000 млн
-1
±
20
Дифторэтан С
2
Н
2
F
2
от 0 до 5000 млн
-1
±
20
____________________
1)
Приведенная погрешность нормирована к верхнему значению диапазона измерений
Таблица 3 – Дополнительные метрологические характеристики
Наименование характеристикиЗначение
Пределы допускаемой дополнительной погрешности измерений, в долях от
допускаемой основной погрешности:
- при изменении температуры окружающей среды в диапазонах: от 0 до +15
о
С
включ. и св. +25 до +40
о
С, на каждые 10
о
С0,5
Пределы допускаемой вариации показаний, в долях от пределов допускаемой
основной погрешности0,5
Лист № 4
Всего листов 5
от 0 до +40
Значение
160×220×260
5,4
от 4 до 20
0,5
2
Таблица 4 – Основные технические характеристики газоанализаторов
Наименование характеристики
Габаритные размеры (высота×ширина×длина), мм, не более
Масса, кг, не более
Токовый выходной сигнал, мА
Расход газовой trial, дм
3
/мин., не более
Количество порогов срабатывания сигнализации
Условия эксплуатации:
– температура окружающей среды, °C
– относительная влажность окружающего воздуха (без конденсации влаги),
%
– атмосферное давление, кПа
Напряжение питания, В
Время прогрева, с, не более
Максимальная потребляемая мощность, Вт
Средняя наработка на отказ, ч
Срок службы, лет
от 30 до 70
от 84 до 120
от 100 до 240
25
150
77964
10
Знак утверждения типа
наносится типографским способом на титульный лист руководства по эксплуатации и на
корпус газоанализатора.
Комплектность средства измерений
Комплектность средства измерений представлена в таблице 5.
Таблица 5 - Комплектность средства измерений
Наименование
Газоанализаторы серии TP-70D
Упаковка
Сменные трубки
Руководство по эксплуатации
Методика поверки
Обозначение
----
МП-082/02-2019
Количество
1 шт.
1 шт.
1 шт.
1 экз.
1 экз.
Поверка
осуществляется по документу МП-082/02-2019 «Газоанализаторы серии TP-70D. Методика
поверки», утвержденному ООО «ПРОММАШ ТЕСТ» 26 февраля 2019 г.
Основные средства поверки:
- генераторыгазовыхсмесейГГСмод.ГГС-Р,ГГС-Т,ГГС-К,ГГС-03-03
(рег. № 62151-15);
- стандартные образцы – поверочные газовые смеси (ГСО-ПГС): ГСО 10532-2014 (О
2
–
азот), ГСО 10563-2015 (CH
4
– азот), ГСО 10704-2015 (СО – воздух), ГСО 10549-2014 (C
4
F
6
–
воздух), ГСО 10703-2015 (H
2
– воздух), ГСО 10546-2014 (AsH
3
– азот, PH
3
– азот, SiH
4
– азот, F
2
– азот), ГСО 10547-2014 (NH
3
– азот, HCN – азот), ГСО 10538-2014 (H
2
S – азот), ГСО 10524-
2014 (C
3
H
7
OH – азот), ГСО 10533-2014 (CH
3
OH – азот), ГСО 10597-2015 (C
2
H
2
– азот), ГСО
10548-2014 (C
5
F
8
– азот, С
2
Н
2
F
4
– азот, С
2
Н
2
F
2
– азот);
- установки динамические Микрогаз-ФМ – рабочие эталоны 1-го разряда (рег. № 68284-
17) в комплекте с источниками микропотоков ИМ108-М-Е на HCl, ИМ09-М-А2 на Cl
2
, ИМ ГП-
129-О-А2наCH
2
O
2
,ИМ-ГП-105-М-БнаCH
3
COOH,ИМ05–М–А2наSO
2
,
ИМ01-0-Г1 и ИМ01-0-Г2 на NO
2
, ИМ159-М-А2 на Br
2
(рег. № 15075-09);
- генераторы хлора ГРАНТ-ГХС (рег. № 40210-08);
- генераторы озона ГС 7601 (рег. № 13298-92).
Лист № 5
Всего листов 5
Допускается применения аналогичных средств поверки, обеспечивающих определение
метрологических характеристик поверяемых СИ с требуемой точностью.
Знак поверки наносится на свидетельство о поверке и (или) в паспорт.
Сведения о методиках (методах) измерений
приведены в эксплуатационном документе.
Нормативныеитехническиедокументы,устанавливающиетребованияк
газоанализаторам серии TP-70D
ГОСТ Р 52350.29.1-2010 Газоанализаторы и газоанализаторы горючих газов и паров
электрические. Часть 1. Общие требования и методы испытаний
ГОСТ Р 52931-2008 Приборы контроля и регулирования технологических процессов.
Общие технические условия.
Приказ Федерального агентства по техническому регулированию и метрологии от «14»
декабря 2018 г. № 2664. Государственная поверочная схема для средств измерений содержания
компонентов в газовых и газоконденсатных средах.
Техническая документация изготовителя Riken Keiki Co., Ltd, Япония
Изготовитель
Фирма Riken Keiki Co., Ltd., Япония
Адрес: 2-7-6 Azusawa Itabashi-Ku, Tokyo 174-8744 Japan
Тел.: 81-3-3966-1113
Факс: 81-3-3558-9110
Web-сайт:
E-mail:
Заявитель
Представительство АО «Тайрику Трейдинг Ко., Лтд.» (Япония)
ИНН 9909005080
Адрес: 119049, г. Москва, ул. Коровий Вал, д. 7, стр. 1, пом. ХII
Тел.: + 7 (499) 237-18-82
Факс: +7 (495) 931-99-47
E-mail:
Испытательный центр
Общество с ограниченной ответственностью «ПРОММАШ ТЕСТ»
(ООО «ПРОММАШ ТЕСТ»)
Адрес: 119530, г. Москва, Очаковское ш., д. 34, пом. VII, комн.6.
Тел.: +7 (495) 481-33-80
E-mail:
Аттестат аккредитации ООО «ПРОММАШ ТЕСТ» по проведению испытаний средств
измерений в целях утверждения типа № RA.RU.312126 от 12.04.2017 г.
Заместитель
Руководителя Федерального
агентства по техническому
регулированию и метрологииА.В. Кулешов
М.п.« ___ » _______________ 2019 г.
Готовы поверить данное средство измерений.
Поверка средств измерений.
| ГРСИ | Наименование СИ | Тип СИ | Производитель | МПИ | Ссылка |
| 77158-19 | Газоанализаторы | MGA luxx, MGA5 plus | Фирма "MRU GmbH", Германия | 1 год | Перейти |
| 71637-18 | Газоанализаторы | Gastron мод. GIR-3000, GTD-2000-Tx, GTD-2000-Ex | Фирма "Gastron Co., Ltd.", Корея | 1 год | Перейти |
| 24049-05 | Датчики-газоанализаторы электрохимические | ДАХ | ФГУП "Смоленское ПО "Аналитприбор", г.Смоленск | 1 год | Перейти |
| 56069-13 | Газоанализаторы | Инфракар-М | ООО "Альфа-динамика", г.Москва | 1 год | Перейти |
| 54782-13 | Газоанализаторы стационарные | ЭРИС-Оптима Плюс мод. ЭРИС-Оптима Плюс М | ООО "ЭРИС", г.Чайковский | 2 года | Перейти |
Общество с ограниченной ответственностью
"Специализированное управление программ регионального развития"
ООО "СУПРР"
ИНН 7813337035 КПП 781301001 ОГРН 1057813279919
197198, Санкт-Петербург, ул. Шамшева, д. 8, лит. А, пом. 230
8(812)209-15-19
info@saprd.ru
"Специализированное управление программ регионального развития"
ООО "СУПРР"
ИНН 7813337035 КПП 781301001 ОГРН 1057813279919
197198, Санкт-Петербург, ул. Шамшева, д. 8, лит. А, пом. 230
8(812)209-15-19
info@saprd.ru
Поверка средств измерений
ООО "СУПРР"
ИНН 7813337035 КПП 781301001
ОГРН 1057813279919
197198, Санкт-Петербург, ул. Шамшева, д. 8, лит. А, пом. 230
8(812)209-15-19
info@saprd.ru
ИНН 7813337035 КПП 781301001
ОГРН 1057813279919
197198, Санкт-Петербург, ул. Шамшева, д. 8, лит. А, пом. 230
8(812)209-15-19
info@saprd.ru
Поверка средств измерений
