Номер госреестра:
75009-19
Наименование СИ:
Датчики давления
Обозначение типа:
VPRT (F)
Производитель:
Фирма "VALCOM CO., LTD.", Япония
Межповерочный интервал:
2 года
Сведения о типе СИ:
Заводской номер
Заводской номер:
на 4 шт. с зав.№ WL3425, WL3426, WL3427, WL3428
Описание типа:
Методика поверки:
-
Аккредитованная лаборатория
8(812)209-15-19, info@saprd.ru
×
![]()
Приложение к свидетельству № 73864/1
об утверждении типа средств измерений
Лист № 1
Всего листов 3
ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ
(в редакции, утвержденной приказом Росстандарта № 415 от 26.02.2020 г.)
Датчики давления VPRT (F)
Назначение средства измерений
Датчики давления VPRT (далее - датчики) предназначены для измерений избыточного
давления газов, паров и жидкостей. Датчик применяются в системах автоматического контроля,
регулирования и управления технологическими процессами.
Описание средства измерений
Принцип действия датчика основан на использовании зависимости упругой деформации
чувствительного элемента от измеряемого давления. В качестве чувствительного элемента
используетсяизмерительнаямембрана,накоторуюнанесеныполупроводниковые
пьезорезисторы, соединенные по мостовой схеме. Измеряемое давление подводится через
штуцер в рабочую полость датчика. Под воздействием измеряемого давления мембрана
деформируется, что приводит к изменению электрического сопротивления пьезорезисторов и
разбалансу мостовой схемы. При этом возникает электрический сигнал напряжения,
пропорциональный давлению, который поступает на электронную плату для преобразования в
унифицированный электрический выходной сигнал напряжения постоянного тока.
Конструктивно датчик выполнен в виде единого металлического герметичного корпуса,
в котором расположены чувствительный элемент и электронная плата.
Общий вид датчика давления VPRT (F) приведен на рисунке 1. Пломбирование датчика
не предусмотрено.

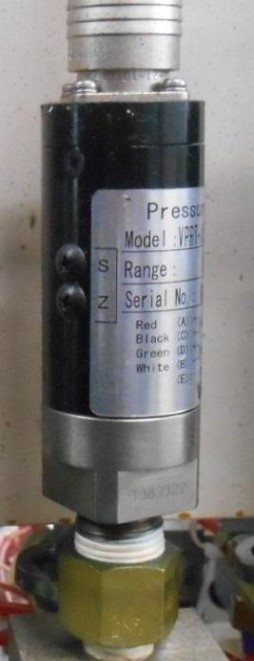

Рисунок 1 – Общий вид датчиков
Лист № 2
Всего листов 3
Программное обеспечение
отсутствует.
Метрологические и технические характеристики
Основные метрологические и технические характеристики датчиков приведены в
таблицах 1-2.
Величина
0
0,5
1,25
Таблица 1 – Основные метрологические характеристики датчиков
Наименование характеристики
Нижний предел измерений, МПа
Верхний предел измерений:
- избыточного давления, МПа
Предельные допустимые перегрузки, МПа
Пределы допускаемой приведенной погрешности к верхнему
пределу измерений, %
Вариация выходного сигнала, не более, %
Диапазон выходного сигнала напряжения постоянного тока, В
±0,3
±0,3
от 0 до 10
от +15 до +25
до 80
Величина
Таблица 2 – Основные технические характеристики датчиков
Наименование характеристики
Условия эксплуатации:
- температура окружающего воздуха, °C
- относительная влажность при температуре окружающего
воздуха без конденсации влаги, %
- атмосферное давление, кПа
Напряжение питания постоянного тока, В
Потребляемая мощность, Вт, не более
Степень защиты от воздействий окружающей среды
Габаритные размеры, мм, не более
Резьба для присоединения к источнику давления:
Масса, кг, не более
Средний срок службы, менее, лет, не менее
от 84 до 106,7
от 21,6 до 26,4
6
IP 56
30×107
R3/8
0,2
10
Знак утверждения типа
наносится на корпус датчика наклейкой, на эксплуатационную документацию – типографским
способом.
Комплектность средства измерений
Комплектность датчиков приведена в таблице 3.
Таблица 3 – Комплектность датчиков
Наименование
Датчик давления VPRT (F)
Методика поверки
Паспорт
Руководство по эксплуатации
Обозначение
-
МП-0138/10-2019
VPRT.001.ПС
VPRT.00.002.РЭ
Количество
1 шт.
1 экз.
1 экз.
1 экз.
Поверка
осуществляется по документу МП-138/10-2019 «Датчики давления VPRT (F). Методика
поверки», утвержденному «30» октября 2019 г. ООО «ПРОММАШ ТЕСТ»
Основные средства поверки:
-
Преобразователи давления эталонные ПДЭ-020, ПДЭ-020И (рег. № 58668-14).
Лист № 3
Всего листов 3
Допускается применение аналогичных средств поверки, обеспечивающих определение
метрологических характеристик поверяемых СИ с требуемой точностью.
Знак поверки наносится на корпус приборов и (или) в свидетельство о поверке, и (или) в
паспорт.
Сведения о методиках (методах) измерений приведены в эксплуатационном документе
Нормативные и технические документы, устанавливающие требования к датчикам
давления VPRT (F)
ГОСТ 22520-85 Датчики давления, разрежения и разности давлений с электрическими
аналоговыми выходными сигналами ГСП. Общие технические условия
ГОСТ Р 8.802-2012 ГСИ. Государственная поверочная схема для средств измерений
избыточного давления до 250 МПа
ГОСТ 26.011-80 Средства измерений и автоматизации. Сигналы тока и напряжения
электрические непрерывные входные и выходные
ГОСТ 14254-15 (МЭК 529-89) Степени защиты, обеспечиваемые оболочками (код IP)
Техническая документация изготовителя VALCOM CO., LTD., Япония
Изготовитель
Фирма «VALCOM CO., LTD.», Япония
Адрес: 3-7-25 Minowa, Toyonaka-city, Osaka, Japan 560-0035
Тел.: +81-6-6857-1838
Факс: +81-6-6857-1838
E-mail:
Web-сайт:
Заявитель
Фирма Mazda Motor Corporation, Япония
Адрес: 3-1 Shinchi, Fuchu-cho,Aki-gun, Hiroshima 730-8670 Japan
Тел.: +81(0)82-282-1111
Факс: +81(0)82-287-5165
E-mail:
Web-сайт:
Испытательный центр
Общество с ограниченной ответственностью «ПРОММАШ ТЕСТ»
(ООО «ПРОММАШ ТЕСТ»)
Адрес: 117246, г. Москва, Научный проезд, д. 8, стр. 1, пом. XIX, комн. №14
-1
7
Тел.: +7 (495) 775-48-45
E-mail:
Аттестат аккредитации ООО «ПРОММАШ ТЕСТ» по проведению испытаний средств
измерений в целях утверждения типа № RA.RU.312126 от 12.04.2017 г.
Заместитель
Руководителя Федерального
агентства по техническому
регулированию и метрологииА.В. Кулешов
М.п.« ___ » _______________ 2020 г.
