Регистраторы автономные 248ShockLog, 298ShockLog, ГРСИ 74912-19
Номер госреестра:
74912-19
Наименование СИ:
Регистраторы автономные
Обозначение типа:
248ShockLog, 298ShockLog
Производитель:
Фирма "Shockwatch Inc. dba SpotSee", США
Межповерочный интервал:
1 год
Сведения о типе СИ:
Срок свидетельства
Срок свидетельства:
29.04.2024
Описание типа:
Методика поверки:
-
Аккредитованная лаборатория
8(812)209-15-19, info@saprd.ru
×
![]()
Приложение к свидетельству № 73765
об утверждении типа средств измерений
Лист № 1
Всего листов 6
ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ
Регистраторы автономные 248ShockLog, 298ShockLog
Назначение средства измерений
Регистраторыавтономные248ShockLog,298ShockLog(далее-регистраторы)
предназначены для измерений, обработки и накопления информации по параметрам абсолютной
вибрации(виброускорение,виброскорость),температурыи относительнойвлажности
окружающей среды при транспортировке грузов различного назначения.
Описание средства измерений
Принцип действия регистраторов основан на осуществлении непрерывного приема,
усиленииипреобразованиианалоговойинформации,поступающейотпервичных
преобразователей: встроенного трехосевого преобразователя виброускорения (виброскорости),
преобразователей температуры и влажности, и сравнении измеренных и вычисленных
параметров с пороговыми значениями (предупредительными и аварийными уставками).
Принцип измерения температуры в регистраторах основан на зависимости электрического
сопротивления платинового термочувствительногоэлемента(ЧЭ) с номинальной
статической характеристикой преобразования (НСХ) типа «Pt100» (по ГОСТ 6651-2009) от
температуры. Принцип измерений относительной влажности регистраторов основан на
изменении электрической емкости ЧЭ в зависимости от количества сорбированной влаги на
полярном полимерном сорбенте, используемом в качестве влагочувствительного слоя.
Регистраторы конструктивно выполнены в металлическом защитном корпусе, внутри
которого расположены первичные измерительные преобразователи вибрации и температуры,
печатная плата и элементы питания (литиевые или щелочные батареи). Защитный корпус имеет
встроенный USB-порт.
Регистраторы выпускаются в двух модификациях: 248ShockLog и 298ShockLog, которые
различаются по количеству и типу используемых первичных преобразователей, по
метрологическим характеристикам, по способу записи информации и её представления, а также
по конструктивному исполнению.
Регистраторы248ShockLogмогутоснащаться:встроеннымпреобразователем
виброускорения (виброскорости), встроенным преобразователем температуры и несъемным
внешним комбинированным датчиком со встроенными преобразователями температуры и
относительной влажности.
Регистраторы298ShockLogмогутоснащаться:встроеннымпреобразователем
виброускорения (виброскорости), встроенным преобразователем температуры, несъемным
внешним комбинированным датчиком со встроенными преобразователями температуры и
относительной влажности, а также сменным внешним комбинированным датчиком HPT,
измеряющимтемпературу,относительную влажность ирегистрирующимпоказания
атмосферного давления окружающей воздуха.
Регистраторы могут дополнительно оснащаться блоком eTrak, позволяющим с помощью
системы GPS/ГЛОНАСС, отслеживать местоположение и состояние транспортируемого груза.
В качестве средства конфигурирования и считывания записанной информации с
регистраторов используются персональные компьютеры. Пломбирование регистраторов не
предусмотрено.
Общий вид регистраторов автономных 248ShockLog представлен на рисунке 1. Общий
вид регистраторов 298ShockLog представлен на рисунке 2.Общий вид внешнего
комбинированного датчика HPT представлен на рисунке 3.
Лист № 2
Всего листов 6

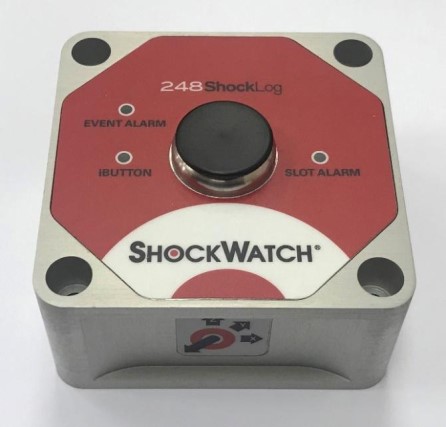

Рисунок 1 - Общий вид регистраторов автономных 248ShockLog

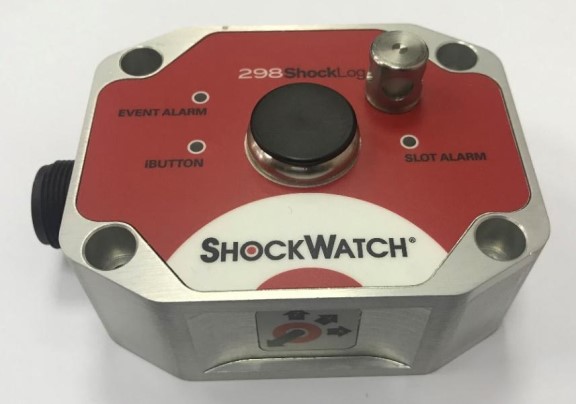

Рисунок 2 - Общий вид регистраторов автономных 298ShockLog

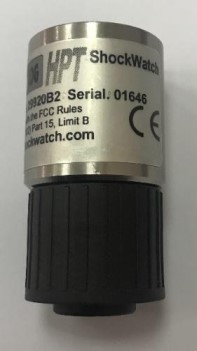

Рисунок 3 - Общий вид внешнего комбинированного датчика HPT
Лист № 3
Всего листов 6
Программное обеспечение
Программное обеспечение (далее - ПО) не является метрологически значимым и служит
для обработки, визуализации данных, архивирования информации и подготовки отчетов. ПО
представляет собой сервисное (фирменное) программное обеспечение, которое поставляется
совместно с регистраторами.
Защита программыот преднамеренного воздействия обеспечивается тем, что
пользователь не имеет возможности изменять команды программы без соответствующего
уровня допуска, обеспечивающие управление работой регистратора и процессом измерений.
Уровеньзащитыпрограммногообеспечения«высокий»всоответствии
с Р 50.2.077-2014.
Таблица 1 – Идентификационные данные программного обеспечения
Идентификационные данные (признаки)Значение
Идентификационное наименование ПОShockWatch
Номер версии ПО не ниже 10.1.0.0
Цифровой идентификатор ПО -
Метрологические и технические характеристики
Таблица 2 - Метрологические характеристики регистраторов автономных 248ShockLog
Наименование характеристики
Диапазоны измерений виброускорения, м/с
2
Значение
от 3 до 98
от 10 до 294
от 30 до 980
Диапазоны рабочих частот, Гц:
для диапазона измерений виброускорения от 3 до 98 м/с
2
для диапазона измерений виброускорения от 10 до 294 м/с
2
для диапазона измерений виброускорения от 30 до 980 м/с
2
от 2 до 250
от 5 до 250
от 10 до 250
±5
±1
±3
от -40 до +85
±5
±3
±5
от 3 до 98
Пределы допускаемой приведенной к диапазону измерений погрешности
измерений виброускорения на базовой частоте 40 Гц, %
Неравномерность амплитудно-частотной характеристики относительно
базовой частоты 40 Гц, дБ, не более
от 5 до 160 Гц
от 2 до 250 Гц
Диапазон измерений температуры, ºС
Пределы допускаемой абсолютной погрешности измерений температуры
(в зависимости от поддиапазона измерений), °С
- от -40 до -15 ºС включ.
- св. -15 до +40 ºС включ.
- св. +40 до +85 ºС
Диапазон измерений относительной влажности, %
Пределы допускаемой абсолютной погрешности измерений относительной
влажности, % (в зависимости от поддиапазона измерений):
- от 3 до 20 % включ.
- св. 20 до 60 % включ.
- св. 60 до 98 %
±4,5
±3
±4,5
Лист № 4
Всего листов 6
±5
Таблица 3 - Метрологические характеристики регистраторов автономных 298ShockLog
Наименование характеристики
Диапазоны измерений виброускорения, м/с
2
Значение
от 1 до 9,8
от 1 до 29,4
от 3 до 98
от 10 до 294
от 30 до 980
от 50 до 1960
Диапазоны рабочих частот, Гц:
для диапазона измерений виброускорения от 1 до 9,8 м/с
2
для диапазона измерений виброускорения от 1 до 29,4 м/с
2
для диапазона измерений виброускорения от 3 до 98 м/с
2
для диапазона измерений виброускорения от 10 до 294 м/с
2
для диапазона измерений виброускорения от 30 до 980 м/с
2
для диапазона измерений виброускорения от 50 до 1960 м/с
2
Диапазоны измерений виброскорости, мм/с
от 0,5 до 250
от 2 до 250
от 2 до 250
от 5 до 250
от 10 до 250
от 20 до 250
от 1 до 10
от 1 до 30
от 3 до 100
от 10 до 300
от 30 до 1000
от 50 до 2000
от 0,5 до 250
от 0,5 до 250
от 0,5 до 250
от 2 до 250
от 5 до 250
от 10 до 250
±1
±3
от -40 до +85
±5
±3
±5
от 3 до 98
Диапазоны рабочих частот, Гц:
для диапазона измерений виброскорости от 1 до 10 мм/с
для диапазона измерений виброскорости от 1 до 30 мм/с
для диапазона измерений виброскорости от 3 до 100 мм/с
для диапазона измерений виброскорости от 10 до 300 мм/с
для диапазона измерений виброскорости от 30 до 1000 мм/с
для диапазона измерений виброскорости от 50 до 2000 мм/с
Пределы допускаемой приведенной погрешности измерений
виброускорения и виброскорости на базовой частоте 40 Гц, % от верхнего
предела диапазона измерений
Неравномерность амплитудно-частотной характеристики относительно
базовой частоты 40 Гц, дБ, не более
от 5 до 160 Гц
от 0,5 до 250 Гц
Диапазон измерений температуры, ºС
Пределы допускаемой абсолютной погрешности измерений температуры,
°С (в зависимости от поддиапазона измерений):
- от -40 до -15 ºС включ.
- св. -15 до +40 ºС включ.
- св. +40 до +85 ºС
Диапазон измерений относительной влажности, %
Пределы допускаемой абсолютной погрешности измерений относительной
влажности, % (в зависимости от поддиапазона измерений):
- от 3 до 20 % включ.
- св. 20 до 60 % включ.
- св. 60 до 98 %
±4,5
±3
±4,5
Лист № 5
Всего листов 6
Наименование характеристики
Таблица 4 – Основные технические характеристики
Значение
248ShockLog298ShockLog
500 550
- 100
84×84×55123×78×55
-58×Ø31
Масса регистратора, г, не более
Масса внешнего комбинированного датчика НРТ, г, не более
Габаритные размеры регистратора (длина × ширина ×
высота), мм, не более
Габаритные размеры внешнего комбинированного датчика
НРТ (длина × диаметр), мм, не более
Условия эксплуатации:
- температура окружающей среды, °С
от -40 до +85
Знак утверждения типа
наносится на титульный лист руководства по эксплуатации методом печати или наклейки.
Комплектность средства измерений
Количество
1 шт.
1 шт.
1 экз.
1 экз.
1 экз.
Таблица 5 – Комплектность средства измерений
Наименование
Регистратор автономный 248ShockLog или 298ShockLog
Внешний комбинированный датчик HPT*
Руководство по эксплуатации
Паспорт
Методика поверки МП 204/3-04-2018
Примечание:
* по дополнительному заказу
Поверка
осуществляется по документу МП 204/3-04-2018 «Регистраторы автономные 248ShockLog,
298ShockLog. Методика поверки», утвержденному 14 декабря 2018 года.
Основные средства поверки:
Поверочная виброустановка 2-го разряда по Государственной поверочной схеме для
средств измерений виброперемещения, виброскорости, виброускорения и углового ускорения,
утвержденной приказом Федерального агентства по техническому регулированию и
метрологии от 27.12.2018 г. № 2772;
Измеритель температуры многоканальный прецизионный МИТ 8.15(М) (рег. № 19736-11);
Рабочий эталон 3-го разряда по ГОСТ 8.558-2009 – термометр сопротивления эталонный
ЭТС-100 (рег. № 19916-10);
Измеритель комбинированный Testo 645 с зондом 0636 9741 (рег. № 17740-12);
Генератор влажного воздуха HygroGen модификации HygroGen 2 (рег. № 32405-11).
Допускается применение аналогичных средств поверки, обеспечивающих определение
метрологических характеристик поверяемых регистраторов с требуемой точностью.
Знак поверки наносится на свидетельство о поверке.
Сведения о методиках (методах) измерений
приведены в эксплуатационном документе.
Нормативные и технические документы, устанавливающие требования к регистраторам
автономным 248ShockLog, 298ShockLog
Приказ Федерального агентства по техническому регулированию и метрологии от
27.12.2018 г. № 2772 «Об утверждении государственной поверочной схемы для средств
измерений виброперемещения, виброскорости, виброускорения и углового ускорения»
Лист № 6
Всего листов 6
ГОСТ 8.558-2009 ГСИ. Государственная поверочная схема для средств измерений
температуры
ГОСТ 8.547-2009 ГСИ. Государственная поверочная схема для средств измерений
влажности газов
ГОСТ Р 52931-2008 Регистраторы контроля и регулирования технологических
процессов. Общие технические условия
Техническая документация «SHOCKWATCH INC dba SpotSee», США
Изготовитель
«SHOCKWATCH INC dba SpotSee», США
Адрес: 5501 LBJ Freeway, Suite 350, Dallas, TX 75240, USA
Телефон: 214-736-4578
Факс: 866-739-9284
E-mail:
Заявитель
Общество с ограниченной ответственностью «Силтэк» (ООО «Силтэк»)
ИНН 7708055673
Адрес: 101000, г. Москва, ул. Мясницкая, д.36/3, стр.2
Телефон: +7 (495) 995-82-30, 628-15-16
Факс: +7 (495) 625-42-14
Web-сайт:
E-mail:
научно-
средств
Испытательный центр
Федеральноегосударственноеунитарноепредприятие«Всероссийский
исследовательский институт метрологической службы» (ФГУП «ВНИИМС»)
Адрес: 119361, г. Москва, ул. Озерная, д. 46
Телефон: +7 (495) 437-55-77
Факс: + 7 (495) 437-56-66
Web-сайт:
E-mail:
Аттестат аккредитации ФГУП «ВНИИМС» по проведению испытаний
измерений в целях утверждения типа № 30004-13 от 29.03.2018 г.
Заместитель
Руководителя Федерального
агентства по техническому
регулированию и метрологииА.В. Кулешов
М.п.« ___ » _______________ 2019 г.
Готовы поверить данное средство измерений.
Поверка средств измерений.
| ГРСИ | Наименование СИ | Тип СИ | Производитель | МПИ | Ссылка |
| 19337-00 | Манометры устьевые автономные | МИКОН-207 | ООО "МИКОН", г.Набережные Челны | 1 год | Перейти |
| 41311-09 | Регистраторы цифровые для холтеровского мониторинга | SEER Light | Фирма "GE Medical Systems Information Technologies, Inc.", США | 1 год | Перейти |
| 28170-04 | Регистраторы многоканальные цифровые | МА | ЗАО "Руднев-Шиляев", г.Москва | 1 год | Перейти |
| 24581-08 | Регистраторы электрических процессов цифровые | Парма РП4.08 | ООО "Парма", г.С.-Петербург | 4 года | Перейти |
| 60322-15 | Осциллографы-регистраторы со сменными модулями | DL850, DL850V, DL850E, DL850EV (осциллографы) 701250, 701251, 701255, 701260, 701261, 701262, 701265, 701267, 701275, 701280, 701281, 720210, 720220, 720221, 720230, 720240, 720241 (модули) | Фирма "Yokogawa Test & Measurement Corporation", Япония | 1 год | Перейти |
Общество с ограниченной ответственностью
"Специализированное управление программ регионального развития"
ООО "СУПРР"
ИНН 7813337035 КПП 781301001 ОГРН 1057813279919
197198, Санкт-Петербург, ул. Шамшева, д. 8, лит. А, пом. 230
8(812)209-15-19
info@saprd.ru
"Специализированное управление программ регионального развития"
ООО "СУПРР"
ИНН 7813337035 КПП 781301001 ОГРН 1057813279919
197198, Санкт-Петербург, ул. Шамшева, д. 8, лит. А, пом. 230
8(812)209-15-19
info@saprd.ru
Поверка средств измерений
ООО "СУПРР"
ИНН 7813337035 КПП 781301001
ОГРН 1057813279919
197198, Санкт-Петербург, ул. Шамшева, д. 8, лит. А, пом. 230
8(812)209-15-19
info@saprd.ru
ИНН 7813337035 КПП 781301001
ОГРН 1057813279919
197198, Санкт-Петербург, ул. Шамшева, д. 8, лит. А, пом. 230
8(812)209-15-19
info@saprd.ru
Поверка средств измерений
