Номер госреестра:
74911-19
Наименование СИ:
Весы автомобильные
Обозначение типа:
ВАЭ-СД
Производитель:
ЗАО "Измерительная техника", г.Пенза
Межповерочный интервал:
1 год
Сведения о типе СИ:
Срок свидетельства
Срок свидетельства:
29.04.2024
Описание типа:
Методика поверки:
-
Аккредитованная лаборатория
8(812)209-15-19, info@saprd.ru
×
![]()
Приложение к свидетельству № 73764
об утверждении типа средств измерений
Лист № 1
Всего листов 7
ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ
(в редакции, утвержденной приказом Росстандарта № 480 от 06.03.2020 г.)
Весы автомобильные ВАЭ-СД
Назначение средства измерений
Весы автомобильные ВАЭ-СД (далее – весы) предназначены для измерений массы
транспортных средств (далее – ТС) и нагрузки на одиночную ось или группу осей в режиме
взвешивания в движении и, если применимо, массы ТС в режиме статического взвешивания.
Описание средства измерений
Принцип действия весов основан на преобразовании деформаций упругого элемента ве-
соизмерительного тензорезисторного датчика, возникающих под действием динамических или
статических (если применимо) сил от шин взвешиваемого ТС, в аналоговый электрический
сигнал. Далее эти сигналы подвергаются аналого-цифровому преобразованию и анализу. Зна-
чения измеряемых величин и вспомогательная информация выводятся на дисплей.
Результаты измерений отображаются в визуальной форме на дисплее весов, сохраняются
в виде цифровых данных и/или передаются через цифровой интерфейс связи.
Весы состоят из одного или нескольких грузоприемных устройств (далее – ГПУ) и элек-
тронного весоизмерительного устройства.
ГПУ, в зависимости от модификации весов, может иметь от одной (всегда в режиме
взвешивания в движении) до четырех секций, каждая из которых опирается на четыре весоиз-
мерительных тензорезисторных датчика (далее – датчика), при этом соседние секции могут
иметь две общие точки опоры (датчика).
Датчики, используемые в составе весов:
- датчики весоизмерительные тензорезисторные С, модификации С16А и C16i (регист-
рационный № 60480-15; № 67871-17);
- датчики весоизмерительные тензорезисторные WBK (регистрационный № 56685-14);
- датчики весоизмерительные тензорезисторные WBK-D (регистрационный № 54471-13).
Сигнальные кабели датчиков подключены к электронному весоизмерительному устрой-
ству через соединительную (клеммную) коробку.
Электронные весоизмерительные устройства представляют собой индикатор (п.Т.2.2.2
ГОСТ OIML R 76-1–2011) или терминал (п.Т.2.2.5 ГОСТ OIML R 76-1–2011), выполненные в
виде промышленного компьютера со встроенным специализированным программным обеспе-
чением «Весы автомобильные ВАЭ» (далее – ПО).
Индикатор, используемый в составе весов - прибор весоизмерительный М1РС-01, изго-
товитель – ЗАО «Измерительная техника», г. Пенза.
Терминал, используемый в составе весов - прибор весоизмерительный М1РС-03, изгото-
витель – ЗАО «Измерительная техника», г. Пенза.
В качестве аналого-цифрового преобразователя совместно с терминалом может исполь-
зоваться устройство обработки аналоговых данных AED9101 (регистрационный № 57117-14),
конструктивно размещенное внутри соединительной коробки.
В качестве внешнего устройства обработки аналоговых данных в составе весов может
использоваться устройство обработки аналоговых данных ВП1Д, изготовитель – ЗАО «Измери-
тельная техника», г. Пенза, которое конструктивно размещается внутри соединительной короб-
ки.
Весы выпускаются в модификациях с обозначением ВАЭ-СД-[1]-[2]-[3]-[4]-[5], где:
[1] – условное обозначение максимальной нагрузки, Мах в режиме взвешивания в дви-
жении в соответствии с таблицей 4 и, если применимо, в режиме статического взвешивания в
соответствии с таблицами 2 или 3;
[2] – значение длины ГПУ, м;
Лист № 2
Всего листов 7
[3] – условное обозначение режима взвешивания:
О – для модификаций с режимом взвешивания ТС только в движении;
отсутствует для других модификаций;
[4] – условное обозначение числа поверочных интервалов n весов в одном или несколь-
ких диапазонах взвешивания:
Т – при 3000 < n
(i)
≤ 5000;
отсутствует для модификаций с n
(i)
≤ 3000;
[5] - обозначение варианта установки ГПУ весов:
П – ГПУ устанавливается над дорожным полотном с заездом ТС по пандусам;
М – ГПУ устанавливается на одном уровне с дорожным полотном.
Общий вид ГПУ представлен на рисунке 1, приборы весоизмерительные М1РС-01 и
М1РС-03 – на рисунке 2, схема пломбировки от несанкционированного доступа – на рисунке 3.

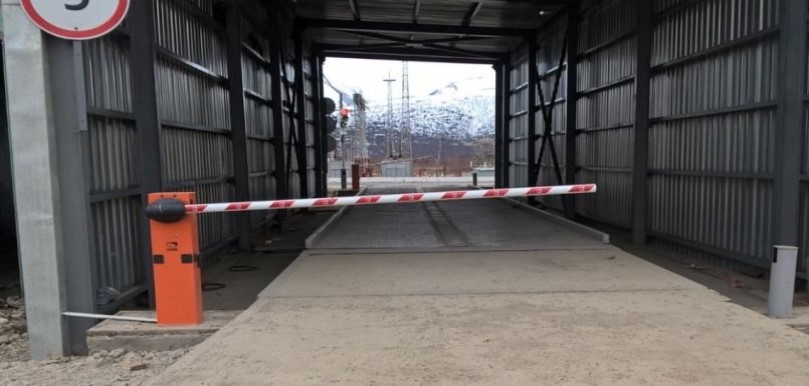

Рисунок 1 – Общий вид ГПУ
М1РС-01 и М1РС-03Соединительная коробкаВП1Д

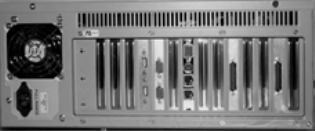

Рисунок 3 – Схема пломбировки от несанкционированного доступа (где 1 – мастичная пломба)

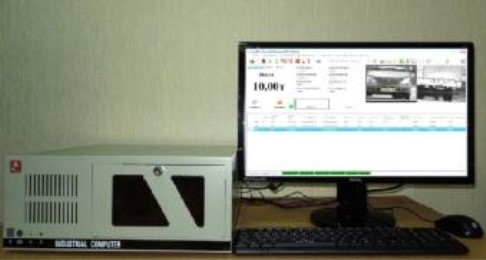

Рисунок 2 – Общий вид М1РС-01, М1РС-03 (слева), AED9101(справа)
1
Лист № 3
Всего листов 7
В весах предусмотрены следующие основные устройства и функции:
а) в режиме взвешивания в движении (в скобках указаны соответствующие пункты
ГОСТ 33242–2015):
- автоматическое устройство установки нуля (3.2.10.4);
- устройство хранения информации (5.5.5);
- устройство переключения ГПУ;
- определение скорости и направления движения ТС;
- сигнализация о превышении максимальной рабочей скорости движения (5.5.9);
- сигнализация о превышении установленных максимально допускаемых нормативных
значений массы, осевых нагрузок, нагрузок на группу осей ТС;
б) в режиме статического взвешивания (в скобках указаны соответствующие пункты
ГОСТ OIML R 76-1–2011):
- автоматическое (T.2.7.2.3) и полуавтоматическое (T.2.7.2.2) устройство установки на
нуль;
- устройство автоматического слежения за нулем (T.2.7.3);
- устройство первоначальной установки на нуль (Т.2.7.2.4);
- устройство уравновешивания тары – устройство выборки массы тары (T.2.7.4.1);
- режим работы многодиапазонных весов с автоматическим переключением диапазонов
взвешивания (4.10).
Маркировочная табличка весов содержит следующие основные данные:
– наименование предприятия-изготовителя;
– обозначение типа и модификации весов;
– знак утверждения типа весов;
– класс точности весов (для каждого режима взвешивания);
– метрологические характеристики в режиме взвешивания в движении:
- максимальная нагрузка (Мах);
- минимальная нагрузка (Min);
- цена деления (d);
- максимальная рабочая скорость (V
max
);
- минимальная рабочая скорость (V
min
);
– метрологические характеристики в режиме статического взвешивания (если примени-
мо):
- максимальная нагрузка (Мах),
- минимальная нагрузка (Min),
- поверочный интервал (e).
– температурный диапазон;
– год изготовления;
– заводской номер.
Программное обеспечение
Программное обеспечение «Весы автомобильные ВАЭ» состоит из метрологически зна-
чимой («ПИМ») и метрологически незначимой частей. Исполняемые файлы метрологически
значимой части ПО защищены от случайных или намеренных изменений. При включении весов
производится автоматическое вычисление контрольной суммы по машинному коду законода-
тельно контролируемого ПО и сравнение результата с хранящимся фиксированным значением.
В случае несовпадения идентификационных данных, работа ПО блокируется. Для контроля из-
менений метрологически значимых параметров предусмотрен несбрасываемый счетчик в за-
щищенной памяти электронного ключа HASP. Значение счетчика автоматически увеличивается
на единицу при любом изменении законодательно контролируемых параметров. Текущее зна-
чение счетчика фиксируется в свидетельстве о поверке (при положительных результатах повер-
ки) и в эксплуатационном документе (паспорте) на весы.
Лист № 4
Всего листов 7
Идентификационные признаки метрологически значимой части ПО (таблица 1) отобра-
жаются на дисплее в рабочем окне программы при переходе в раздел «Справка – О программе»,
а также в главном окне программы «ПИМ». Конструкция весов исключает возможность не-
санкционированного вмешательства в ПО и искажения измерительной информации.
Защита от преднамеренных и непреднамеренных воздействий соответствует уровню «высокий»
по Р 50.2.077–2014.
Идентификационные данные (признаки)
Цифровой идентификатор ПО
Таблица 1 – Идентификационные данные ПО
Значение
Идентификационное наименование ПО
Номер версии (идентификационный номер) ПО
Алгоритм вычисления цифрового идентификатора ПО
«ПИМ»
3.0.0.48
B2CA5C976173D65
56B9A2A70597D50
MD5
Метрологические и технические характеристики
1 Метрологические характеристики весов в режиме статического взвешивания
Класс точности весов по ГОСТ OIML R 76-1–2011III (средний)
Диапазон уравновешивания тары100 % Max
r
Модификации весов, максимальная нагрузка Мах (Мах
i
), поверочный интервал e (е
i
),
число поверочных интервалов n (n
i
), действительная цена деления шкалы d (d
i
) приведены в
таблицах 2, 3.
Таблица 2 – Метрологические характеристики для модификаций однодиапазонных весов
Обозначение модификации
Метрологические характеристики
Max, тd = e, кгn
ВАЭ-СД-20-[2]-[5]20102000
ВАЭ-СД-30-[2]-[5]30103000
ВАЭ-СД-40-[2]-Т-[5]
1)
40104000
ВАЭ-СД-40-[2]-[5]40202000
ВАЭ-СД-50-[2]-Т-[5]
2)
50105000
ВАЭ-СД-60-[2]-[5]60203000
ВАЭ-СД-80-[2]-Т-[5]
1)
80204000
ВАЭ-СД-100-[2]-Т-[5]
2)
100205000
ВАЭ-СД-100-[2]-[5] 100502000
ВАЭ-СД-120-[2]-[5] 120502400
ВАЭ-СД-150-[2]-[5] 150503000
ВАЭ-СД-200-[2]-Т-[5]
1)
200504000
ВАЭ-СД-200-[2]-[5] 200 1002000
____________
1)
Используются весоизмерительные датчики с числом поверочных интервалов n
LC
≥ 4000
2)
Используются весоизмерительные датчики с числом поверочных интервалов n
LC
≥ 5000
Лист № 5
Всего листов 7
кгкгкг
Таблица 3 – Метрологические характеристики для модификаций многодиапазонных весов
Метрологические характеристики в диапазоне взвешивания
ОбозначениеW1W2W3
модификации
Max
1
, т
e
1
=d
1
,
n
1
Max
2
, т
e
2
=d
2
,
n
2
Max
3
, т
e
3
=d
3
,
n
3
ВАЭ-СД-40-[2]-[5]3010300040202000–––
ВАЭ-СД-60-[2]-[5]3010300060203000–––
ВАЭ-СД-60-[2]-Т-[5]
2)
5010500060203000–––
ВАЭ-СД-80-[2]-[5]3010300060203000 80 50 1600
ВАЭ-СД-80-[2]-Т-[5]
2)
5010500080204000–––
ВАЭ-СД-80-[2]-[5]6020300080501600–––
ВАЭ-СД-100-[2]-Т-[5]
2)
50105000 100205000–––
ВАЭ-СД-100-[2]-[5]60203000 100502000–––
ВАЭ-СД-100-[2]-[5]
1)
3010300060203000 100 50 2000
ВАЭ-СД-120-[2]-[5]
2)
3010300060203000 120 50 2400
ВАЭ-СД-120-[2]-Т-[5]
2)
50105000 100205000 120 50 2400
ВАЭ-СД-120-[2]-[5]60203000 120502400–––
ВАЭ-СД-150-[2]-[5]60203000 150503000–––
ВАЭ-СД-150-[2]-Т-[5]
2)
100205000 150503000–––
ВАЭ-СД-200-[2]-Т-[5]
2)
100205000 200504000
ВАЭ-СД-200-[2]-[5]
1)
602030001505030002001002000
ВАЭ-СД-200-[2]-[5] 150503000200 1002000
____________
1)
Используются весоизмерительные датчики с числом поверочных интервалов n
LC
≥ 4000
2)
Используются весоизмерительные датчики с числом поверочных интервалов n
LC
≥ 5000
Весы с числом поверочных интервалов более 3000 устанавливаются в закрытых защи-
щенных от механических и атмосферных воздействий сооружениях.
2 Метрологические характеристики весов в режиме взвешивания в движении
Модификации весов, класс точности, максимальная нагрузка Мах, действительная цена
деления шкалы d приведены в таблице 4.
масса ТС
нагрузки на одиночную
Таблица 4 – Метрологические характеристики весов
Метрологические характеристики
Обозначение модификации СИ
Класс точности по ГОСТ 33242-2015
ось Max, тd, кг
или группу осей ТС
ВАЭ-СД-20-[2]-[3]-[5]1B2020
ВАЭ-СД-20-[2]-[3]-[5]2C2050
ВАЭ-СД-30-[2]-[3]-[5]1B3020
ВАЭ-СД-30-[2]-[3]-[5]2C3050
ВАЭ-СД-40-[2]-[3]-[4]-[5]1B4020
ВАЭ-СД-40-[2]-[3]-[4]-[5]2C4050
ВАЭ-СД-50-[2]-[3]-[4]-[5]1B5020
ВАЭ-СД-50-[2]-[3]-[4]-[5]2C5050
ВАЭ-СД-60-[2]-[3]-[4]-[5]1B6020
ВАЭ-СД-80-[2]-[3]-[4]-[5]1B8020
ВАЭ-СД-100-[2]-[3]-[4]-[5]1B 10020
ВАЭ-СД-120-[2]-[4]-[5]1B 10020
ВАЭ-СД-150-[2]-[4]-[5]1B 10020
ВАЭ-СД-200-[2]-[4]-[5]1B 10020
Лист № 6
Всего листов 7
3 Основные технические характеристики весов
Таблица 5 – Основные технические характеристики
Наименование характеристики
Максимальная рабочая скорость (v
max
), км/ч
Минимальная рабочая скорость (v
min
), км/ч
Направление движения ТС через ГПУ при взвешивании
Значение
8
2
одностороннее или
двустороннее
от -50 до +50
от -40 до +50
от -40 до +40
от 0 до +40
от -50 до +50
220
50
Диапазон температуры для ГПУ с датчиками, °С:
- С16А, С16i
- WBK класса точности C3
- WBK-D
Диапазон температуры, °С
- М1РС-01, М1РС-03
- ВП1Д
Электропитание - однофазная трехпроводная сеть переменного тока:
- номинальное напряжение, В
- номинальная частота, Гц
Габаритные размеры ГПУ, мм, не более:
- длина
- ширина
Масса ГПУ весов, кг, не более
48000
5000
50000
Знак утверждения типа
наносится на маркировочные таблички, расположенные на корпусе весоизмерительного прибо-
ра и/или ГПУ весов, а также типографским способом на титульный лист эксплуатационного до-
кумента.
Комплектность средства измерений
–
1 к-т
Обозначение
ВАЭ-СД
ИТ.404512.030ПС
ИТ.404512.030РЭ
Количество
1 шт.
1 экз.
1 экз.
Таблица 6 – Комплектность средства измерений
Наименование
Весы автомобильные
Паспорт
Руководство по эксплуатации
Дополнительное оборудование и ЗИП согласно технической
документации (по дополнительному заказу)
Поверка
осуществляется по документам:
–
ГОСТ 8.646-2015 «ГСИ. Весы автоматические для взвешивания транспортных средств
в движении и измерения нагрузок на оси. Методика поверки» (при взвешивании в движении);
– ГОСТ OIML R 76-1–2011 «Весы неавтоматического действия. Часть 1. Метрологиче-
ские и технические требования. Испытания», приложение ДА «Методика поверки весов» (в
статическом режиме взвешивания).
Основные средства поверки: рабочие эталоны массы 4-го разряда согласно Приказу Рос-
стандарта от 29 декабря 2018 №2818 «Об утверждении Государственной поверочной схемы для
средств измерений массы».
Допускается применение аналогичных средств поверки, обеспечивающих определение
метрологических характеристик поверяемых СИ с требуемой точностью.
Знак поверки наносится на свидетельство о поверке и/или в соответствующий раздел
паспорта.
Лист № 7
Всего листов 7
Сведения о методиках (методах) измерений
приведены в эксплуатационном документе.
Нормативные и технические документы, устанавливающие требования к весам автомо-
бильным ВАЭ-СД
ГОСТ 33242-2015 «Весы автоматические для взвешивания транспортных средств в дви-
жении и измерения нагрузок на оси. Метрологические и технические требования. Испытания»
ГОСТ OIML R 76-1-2011 «Весы неавтоматического действия. Часть 1. Метрологические
и технические требования. Испытания»
ГОСТ 8.646-2015 «ГСИ. Весы автоматические для взвешивания транспортных средств в
движении и измерения нагрузок на оси. Методика поверки»
Приказ Росстандарта от 29 декабря 2018 №2818 «Об утверждении Государственной по-
верочной схемы для средств измерений массы»
ИТ.404512.030 ТУ-2018 «Весы автомобильные ВАЭ-СД. Технические условия»
Изготовитель
Закрытое акционерное общество «Измерительная техника»
(ЗАО «Измерительная техника»)
ИНН 5837001496
Адрес: 440031, г. Пенза, ул. Кривозерье, 28
Телефон/факс: (841-2) 34-60-92, 32-34-62
Web-сайт: www.Весы.рф
E-mail:
Испытательный центр
Федеральноегосударственноеунитарноепредприятие«Всероссийскийнаучно-
исследовательский институт метрологической службы» (ФГУП «ВНИИМС»)
Адрес: 119361, г. Москва, ул. Озерная, 46
Телефон/факс: (495) 437-55-77 / 437-56-66
Web-сайт:
E-mail:
Аттестат аккредитации ФГУП «ВНИИМС» по проведению испытаний средств измере-
ний в целях утверждения типа № 30004-13 от 29.03.2018 г.
Заместитель
Руководителя Федерального
агентства по техническому
регулированию и метрологииА.В. Кулешов
М.п.« ___ » _______________ 2020 г.
Готовы поверить данное средство измерений.
Поверка средств измерений.
| ГРСИ | Наименование СИ | Тип СИ | Производитель | МПИ | Ссылка |
| 33959-07 | Весы вагонные электромеханические для статического взвешивания | ВТВ 2С | ООО "Автоматизированные системы управления" (АСУ), г.Шелехов | 1 год | Перейти |
| 37791-08 | Весы автомобильные электромеханические для статического взвешивания | ЭМВС-А | ООО "Строительная компания "Магистраль", г.Новокузнецк | 1 год | Перейти |
| 21439-11 | Весы платформенные электронные | ВПА | ЗАО "Весоизмерительная компания "Тензо-М", пос.Красково | 1 год | Перейти |
| 49689-12 | Весы лабораторные | AS, PS | Фирма "Radwag Wagi Elektroniczne Witold Lewandowski", Польша | 1 год | Перейти |
| 20976-01 | Весы автомобильные электромеханические для статического взвешивания | ВА | ЗАО "Либра-С", г.Новосибирск | 1 год | Перейти |
Общество с ограниченной ответственностью
"Специализированное управление программ регионального развития"
ООО "СУПРР"
ИНН 7813337035 КПП 781301001 ОГРН 1057813279919
197198, Санкт-Петербург, ул. Шамшева, д. 8, лит. А, пом. 230
8(812)209-15-19
info@saprd.ru
"Специализированное управление программ регионального развития"
ООО "СУПРР"
ИНН 7813337035 КПП 781301001 ОГРН 1057813279919
197198, Санкт-Петербург, ул. Шамшева, д. 8, лит. А, пом. 230
8(812)209-15-19
info@saprd.ru
Поверка средств измерений
ООО "СУПРР"
ИНН 7813337035 КПП 781301001
ОГРН 1057813279919
197198, Санкт-Петербург, ул. Шамшева, д. 8, лит. А, пом. 230
8(812)209-15-19
info@saprd.ru
ИНН 7813337035 КПП 781301001
ОГРН 1057813279919
197198, Санкт-Петербург, ул. Шамшева, д. 8, лит. А, пом. 230
8(812)209-15-19
info@saprd.ru
Поверка средств измерений
