Наименование СИ:
Дозиметры индивидуальные
Обозначение типа:
ДКГ-АТ2503
Производитель:
НПУП "Атомтех" ОАО "МНИПИ" (УП "Атомтех"), Беларусь, г.Минск
Межповерочный интервал:
1 год
Сведения о типе СИ:
Срок свидетельства
Срок свидетельства:
31.07.2023
Описание типа:
Методика поверки:
-
Аккредитованная лаборатория
8(812)209-15-19, info@saprd.ru
×
![]()
Приложение к свидетельству № 76501
об утверждении типа средств измерений
Лист № 1
Всего листов 7
ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ
Дозиметры индивидуальные ДКГ-АТ2503
Назначение средства измерений
Дозиметры индивидуальные ДКГ-АТ2503 (далее ‒ дозиметры) предназначены для
измеренийиндивидуальногоэквивалентадозыН
р
(10)(далее – дозы)имощности
индивидуальногоэквивалента дозыḢ
р
(10)(далее – мощностидозы)непрерывного
рентгеновского и гамма-излучения.
Описание средства измерений
Принцип действия дозиметров основан на измерении частоты импульсов, генерируемых
в счётчике Гейгера-Мюллера под воздействием регистрируемого рентгеновского и гамма-
излучения.Преобразование частотныхраспределенийв непосредственноизмеряемые
физические величины (мощность дозы, дозу) осуществляется автоматически. Благодаря
энергокомпенсирующемуфильтруэффективнореализуетсякоррекцияэнергетической
зависимости во всем диапазоне энергий. Управление режимами работы дозиметров,
выполнение вычислений, хранение и индикация результатов измерений, самодиагностика
осуществляются микропроцессорным устройством.
Устройство считывания USB (далее ‒ устройство считывания) предназначено для
сопряжения дозиметров с персональным компьютером (ПК) с целью придания дозиметрам
системных функций, позволяющих автоматизировать считывание, учёт и контроль результатов
измерений.
Обмен информацией с ПК осуществляется по инфракрасному каналу с помощью
устройства считывания, которое преобразует оптические сигналы в стандартные электрические
сигналы интерфейса USB.
Дозиметры обеспечивают возможность ввода любого из восьми наперёд заданных
пороговых уровней дозы, звуковую и визуальную сигнализацию его превышения, а также
превышения верхнего предела измерений по дозе.
Дозиметры обеспечивают возможность ввода любого из восьми наперёд заданных
пороговых уровней мощности дозы, звуковую и визуальную сигнализацию его превышения, а
также превышения верхнего предела измерений по мощности дозы.
Дозиметры представляют собой носимые на теле миниатюрные микропроцессорные
прямопоказывающие приборы и имеют пять модификаций: ДКГ-АТ2503, ДКГ-АТ2503А,
ДКГ-АТ2503В, ДКГ-АТ2503В/1, ДКГ-АТ2503В/2.
Общий вид дозиметров индивидуальных ДКГ-АТ2503, ДКГ-АТ2503А приведён на
рисунке 1.

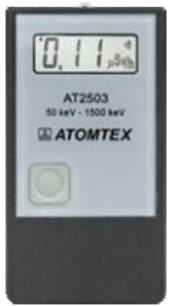

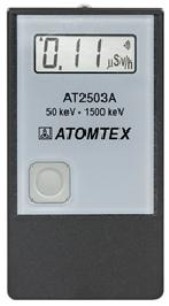

Рисунок 1 – Общий вид дозиметров индивидуальных ДКГ-АТ2503, ДКГ-АТ2503А
Лист № 2
Всего листов 7
ОбщийвиддозиметровиндивидуальныхДКГ-АТ2503В,ДКГ-АТ2503В/1,
ДКГ-АТ2503В/2 приведён на рисунке 2. Обозначение модификации дозиметра отображается на
этикетке, расположенной на задней крышке дозиметра.
Общий вид дозиметров совместно с устройством считывания приведён на рисунке 3.
Пломбирование дозиметров проводят специальной плёнкой, которую наклеивают на
экран под верхней крышкой дозиметров.
Программное обеспечение
Программное обеспечение (ПО) дозиметров состоит из встроенного и внешнего
(прикладного).
Встроенное ПО предназначено для задания условий измерений, обработки, сохранения и
отображения результатов измерений на экране дозиметров. Метрологически значимая часть
встроенного ПО размещается в энергонезависимой части памяти микропроцессора, запись
которой осуществляется в процессе производства.
Прикладное ПО «Dose Manager» поставляется вместе с устройством считывания.
Программа «Dose Manager» предназначена для организации автоматизированного учёта и
контроля дозовых нагрузок. Дозиметр совместно с устройством считывания, подсоединённым к
ПК, и прикладным ПО образуют автоматизированную систему дозиметрического контроля.
Программа «Dose Manager»не является метрологически значимой.
Рисунок 3 – Общий вид дозиметров совместно с устройством считывания

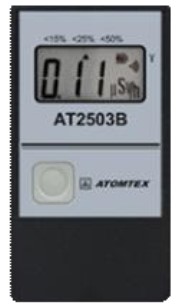

Рисунок 2 – Общий вид дозиметров индивидуальных ДКГ-АТ2503В, ДКГ-АТ2503В/1,
ДКГ-АТ2503В/2
Лист № 3
Всего листов 7
Идентификационные данные метрологически значимого ПО приведены в таблице 1.
Таблица 1 - Идентификационные данные ПО
Идентификационные данные (признаки)Значение
Встроенное ПО
ДКГ-АТ2503
Идентификационное наименование ПО
Номер версии (идентификационный номер) ПО
Цифровой идентификатор ПО (CRC32)
doza1t1new_2503_P_LF73_VT2_01A95994.hex
1.25; 1.x.y*
01A95994**
ДКГ-АТ2503А
Идентификационное наименование ПО
Номер версии (идентификационный номер) ПО
Цифровой идентификатор ПО (CRC32)
doza1t1new_2503_P_LF73_VT2_01A95994.hex
1.28; 1.x.y*
01A95994**
DKG2503_B0.hex
3.0.3; 3.x.y*
00526E**
DKG2503_B1.hex
3.0.5; 3.x.y*
005351**
ДКГ-АТ2503В
Идентификационное наименование ПО
Номер версии (идентификационный номер) ПО
Цифровой идентификатор ПО (CRC32)
ДКГ-АТ2503В/1
Идентификационное наименование ПО
Номер версии (идентификационный номер) ПО
Цифровой идентификатор ПО (CRC32)
ДКГ-АТ2503В/2
Идентификационное наименование ПО
Номер версии (идентификационный номер) ПО
Цифровой идентификатор ПО (CRC32)
DKG2503_B2.hex
3.0.6; 3.x.y*
075397**
* x, у – составная часть номера версии ПО; х, у принимаются равными от 0 до 99.
** Цифровой идентификатор относится к представленным версиям ПО.
Примечание - Идентификационные данные для версий ПО 1.x.y и 3.x.y вносят в раздел
«Свидетельство о приёмке» руководства по эксплуатации и в протокол поверки.
Влияние ПО учтено при нормировании метрологических характеристик.
В соответствии с Р 50.2.077-2014 уровень защиты встроенного ПО дозиметров от
непреднамеренных и преднамеренных изменений соответствует уровню «высокий».
Метрологические и технические характеристики
Значение
Таблица 2 - Метрологические характеристики
Наименование характеристики
Диапазон измерений дозы непрерывного рентгеновского и
гамма-излучения:
- ДКГ-АТ2503, ДКГ-АТ2503А, ДКГ-АТ2503В/2
- ДКГ-АТ2503В, ДКГ-АТ2503В/1
от 1 мкЗв до 10 Зв
от 0,1 мкЗв до 10 Зв
Лист № 4
Всего листов 7
Значение
Наименование характеристики
Пределы допускаемой основной относительной погрешности
при измерении дозы непрерывного рентгеновского и гамма-
излучения, %:
- ДКГ-АТ2503, ДКГ-АТ2503А, ДКГ-АТ2503В, ДКГ-АТ2503В/1
- ДКГ-АТ2503В/2
±(15+k
1
·Ḣ
р
(10))
±(15+k
2
·Ḣ
р
(10))
где Ḣ
р
(10) – значение
мощности дозы в мЗв/ч;
k
1
=0,005 мЗв
-1
∙ч;
k
2
=0,001 мЗв
-1
∙ч
от 0,10 мкЗв/ч до 0,5 Зв/ч
от 0,10 мкЗв/ч до 0,1 Зв/ч
от 0,10 мкЗв/ч до 1 Зв/ч
от 0,10 мкЗв/ч до 0,2 Зв/ч
от 1 мкЗв/ч до 10 Зв/ч
Диапазон измерений мощности дозы непрерывного
рентгеновского и гамма-излучения:
- ДКГ-АТ2503
- ДКГ-АТ2503А
- ДКГ-АТ2503В
- ДКГ-АТ2503В/1
- ДКГ-АТ2503В/2
Пределы допускаемой основной относительной погрешности
при измерении мощности дозы непрерывного рентгеновского и
гамма-излучения, %:
- ДКГ-АТ2503, ДКГ-АТ2503А, ДКГ-АТ2503В, ДКГ-АТ2503В/1
- ДКГ-АТ2503В/2
±(15+k
1
/Ḣ
р
(10)+k
2
·Ḣ
р
(10))
±(15+k
1
/Ḣ
р
(10)+k
3
·Ḣ
р
(10))
где Ḣ
р
(10) – значение
мощности дозы в мЗв/ч;
k
1
=0,015 мЗв/ч;
k
2
=0,005 мЗв
-1
∙ч;
k
3
=0,001 мЗв
-1
∙ч
от 0,05 до 3
от 0,05 до 10
±30
20
50
5
1
24
Диапазон энергий регистрируемого рентгеновского и гамма-
излучения, МэВ:
- ДКГ-АТ2503, ДКГ-АТ2503А
- ДКГ-АТ2503В, ДКГ-АТ2503В/1, ДКГ-АТ2503В/2
Энергетическая зависимость в пределах, %
Анизотропия (зависимость чувствительности от угла падения
регистрируемого излучения), %, не более:
- в угловом интервале до ±75º для
137
Cs и
60
Co
- в угловом интервале до ±75º для
241
Am
Время отклика на изменение мощности дозы в 10 раз в пределах
диапазона измерений (при мощности дозы более 1 мЗв/ч), с, не
более
Время установления рабочего режима, мин, не более
Время непрерывной работы, ч, не менее
Нормальные условия измерений:
- температура окружающего воздуха, ºС
- относительная влажность воздуха, %
- атмосферное давление, кПа
от +15 до +25
от 30 до 80
от 86 до 106,7
Таблица 3 - Основные технические характеристики
Наименование характеристики
Значение
Лист № 5
Всего листов 7
от -10 до +40
от -30 до +60
Значение
85
´
46
´
16
90
´
66
´
28
0,1
0,3
IP54
IP20
1000
0,1
20000
Наименование характеристики
Габаритные размеры, мм, не более:
- дозиметров (без клипсы)
- устройства считывания
Масса, кг, не более:
- дозиметров (без элементов питания)
- устройства считывания
Степень защиты дозиметров от проникновения воды, пыли и
посторонних твердых частиц по ГОСТ 14254-2015:
- дозиметров
- устройства считывания
Суммарное время работы дозиметров от одного комплекта
батарей при нормальных условиях измерений (при мощности
дозы не более 1 мкЗв/ч), ч, не менее
Средний ток, потребляемый дозиметрами при питании от
комплекта батарей, мА, не более
Средняя наработка на отказ, ч, не менее
Условия эксплуатации:
- температура окружающего воздуха, ºС
- ДКГ-АТ2503, ДКГ-АТ2503А
- ДКГ-АТ2503В, ДКГ-АТ2503В/1, ДКГ-АТ2503В/2
- относительная влажность воздуха при температуре 35 ºС
белее низких температурах без конденсации влаги, %, не более
- атмосферное давление, кПа
90
от 84 до 106,7
Знак утверждения типа
наносится на этикетку, расположенную на задней крышке дозиметра, и на титульный лист
руководства по эксплуатации методом компьютерной графики.
Комплектность средства измерений
1
Модификация уточняется при заказе
1
1
1
1
Таблица 4 – Комплектность дозиметров
Наименование
Обозначение
Количество
Примечание
Дозиметр
индивидуальный
ДКГ-АТ2503
Комплект батарей
Trial
Содержит три элемента питания типа
SR44. Допускается замена на элемент
питания типа А76, V357, LR44
Для дополнительного крепления на
одежде
10
´
15 см
МП.МН 743-99
3
1*
Чехол защитный
Методика поверки
Руководство по
эксплуатации
Устройство
считывания USB
Поставляется по отдельному заказу.
В комплект входит ПО «Dose Manager»,
кабель USB A/miniB, паспорт, упаковка
Упаковка
1
Лист № 6
Всего листов 7
НаименованиеОбозначениеКоличествоПримечание
* Поставляется в одном экземпляре при отгрузке нескольких дозиметров одному потребителю.
Поверка
осуществляется по документу МП.МН 743-99 «Дозиметры индивидуальные ДКГ-АТ2503.
Методика поверки» (ТИАЯ. 412118.006 МП), утверждённому ГП «ЦЭСМ» в ноябре 1999 г.
(с извещением ТИАЯ.120-2019 об изменении №8 от 05.07.2019).
Основные средства поверки:
- рабочий эталон 2-го разряда по ГОСТ Р 8.804-2012 - установка поверочная
дозиметрическая гамма-излучения с набором источников гамма-излучения из радионуклида
137
Cs,
диапазон измерений мощности дозы от 0,1 мкЗв/ч до 10 Зв/ч, погрешность не более ±5 %.
Допускается применение аналогичных средств поверки, обеспечивающих определение
метрологических характеристик поверяемых средств измерений с требуемой точностью.
Знак поверки наносится на свидетельство о поверке.
Сведения о методиках (методах) измерений
приведены в эксплуатационном документе.
Нормативные и технические документы, устанавливающие требования к дозиметрам
индивидуальным ДКГ-АТ2503
Приказ Министерства здравоохранения и социального развития РФ № 1034н
от 09 сентября 2011 г. «Об утверждении Перечня измерений, относящихся к сфере
государственного регулирования обеспечения единства измерений и производимых при
выполнении работ по обеспечению безопасных условий и охраны труда, в том числе на
опасных производственных объектах, и обязательных метрологических требований к ним, в
том числе показателей точности».
ГОСТ 27451-87 Средства измерений ионизирующих излучений. Общие технические
условия
ГОСТ Р 8.804-2012Государственнаясистемаобеспеченияединстваизмерений.
Государственная поверочная схема для средств измерений кермы в воздухе, мощности кермы в
воздухе, экспозиционной дозы, мощности экспозиционной дозы, амбиентного, направленного и
индивидуальногоэквивалентовдозы, мощностей амбиентного,направленногои
индивидуального эквивалентов дозы и потока энергии рентгеновского и гамма-излучений
ТУРБ37318323.015-99Дозиметрыиндивидуальные ДКГ-АТ2503.Техническиеусловия
Изготовитель
Научно-производственноеунитарноепредприятие«АТОМТЕХ»открытого
акционерного общества «МНИПИ» (УП «АТОМТЕХ»), Республика Беларусь
Адрес: 220005, Республика Беларусь, г. Минск, ул. Гикало, 5
Телефон/факс: (+375 17) 2928142, 2882988
Web-сайт:
E-mail:
Испытательный центр
Экспертиза проведена Федеральным государственным унитарным предприятием «Все-
российский научно-исследовательский институт метрологи им. Д.И. Менделеева»
Адрес: 190005, г. Санкт-Петербург, Московский пр., 19
Телефон: +7 (812) 251-76-01; факс: +7 (812) 713-01-14
Web-сайт:
E-mail:
Лист № 7
Всего листов 7
Регистрационный номер RA.RU.311541 в Реестре аккредитованных лиц в области
обеспечения единства измерений Росаккредитации.
Заместитель
Руководителя Федерального
агентства по техническому
регулированию и метрологииА.В. Кулешов
М.п.« ___ » _______________ 2020 г.
Готовы поверить данное средство измерений.
Поверка средств измерений.
| ГРСИ | Наименование СИ | Тип СИ | Производитель | МПИ | Ссылка |
| 26487-04 | Дозиметры гамма-излучения индивидуальные радиофотолюминесцентные | ДГИ-14 | ООО "НПФ "Люмэкс-защита", г.Москва | 1 год | Перейти |
| 18393-99 | Дозиметры | RS-DL Datalogger | Фирма "BITT Technology", Австрия | 1 год | Перейти |
| 16028-97 | Дозиметры лазерные автоматизированные для контроля уровней импульсного и непрерывного излучения | ЛАДИН | МТО "Волна", г.Москва | 1 год | Перейти |
| 56060-13 | Дозиметры микропроцессорные | ДКГ-РМ1203М-01 | ЗАО "НТЦ Экспертцентр", г.Москва | 1 год | Перейти |
| 29551-08 | Дозиметры-радиометры | МКС-АТ1117М | УП "Атомтех", Беларусь, г.Минск | 1 год | Перейти |
Общество с ограниченной ответственностью
"Специализированное управление программ регионального развития"
ООО "СУПРР"
ИНН 7813337035 КПП 781301001 ОГРН 1057813279919
197198, Санкт-Петербург, ул. Шамшева, д. 8, лит. А, пом. 230
8(812)209-15-19
info@saprd.ru
"Специализированное управление программ регионального развития"
ООО "СУПРР"
ИНН 7813337035 КПП 781301001 ОГРН 1057813279919
197198, Санкт-Петербург, ул. Шамшева, д. 8, лит. А, пом. 230
8(812)209-15-19
info@saprd.ru
Поверка средств измерений
ООО "СУПРР"
ИНН 7813337035 КПП 781301001
ОГРН 1057813279919
197198, Санкт-Петербург, ул. Шамшева, д. 8, лит. А, пом. 230
8(812)209-15-19
info@saprd.ru
ИНН 7813337035 КПП 781301001
ОГРН 1057813279919
197198, Санкт-Петербург, ул. Шамшева, д. 8, лит. А, пом. 230
8(812)209-15-19
info@saprd.ru
Поверка средств измерений
