Номер госреестра:
74729-19
Наименование СИ:
Спектрофотометры
Обозначение типа:
СФ-56
Производитель:
ООО "ОКБ СПЕКТР", г.С.-Петербург
Межповерочный интервал:
1 год
Сведения о типе СИ:
Срок свидетельства
Срок свидетельства:
10.04.2024
Описание типа:
Методика поверки:
-
Аккредитованная лаборатория
8(812)209-15-19, info@saprd.ru
×
![]()
Приложение к свидетельству № 73578
об утверждении типа средств измерений
Лист № 1
Всего листов 4
ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ
Спектрофотометры СФ-56
Назначение средства измерений
Спектрофотометры СФ-56 (далее - спектрофотометры) предназначены для измерения
спектральных коэффициентов направленного пропускания жидких и твердых прозрачных ве-
ществ в спектральном диапазоне от 190 до 1100 нм.
Описание средства измерений
Принцип действия спектрофотометра СФ-56 основан на измерении отношения двух све-
товых потоков: прошедшего через исследуемый образец к потоку, прошедшему через образец
сравнения.
Спектрофотометры СФ-56 представляют собой лабораторные стационарные приборы.
Конструктивно спектрофотометр выполнен в виде двух блоков: спектрофотометр (опти-
ческий модуль) и блок питания. Оптическая схема спектрофотометра представляет собой двой-
ной монохроматор, построенный по горизонтальной схеме с постоянным углом отклонения, со
сложением дисперсий. В качестве источников излучения для спектрофотометра используются
дейтериевая лампа – для работы в области спектра от 190 до 340 нм и галогенная лампа – для
работы в области спектра от 340 до 1100 нм. В качестве фотоприемника излучения использует-ся
фотодиод.
Управление спектрофотометром и обработка данных осуществляется с помощью про-
граммного обеспечения. Результаты выводятся на монитор и печатающее устройство.

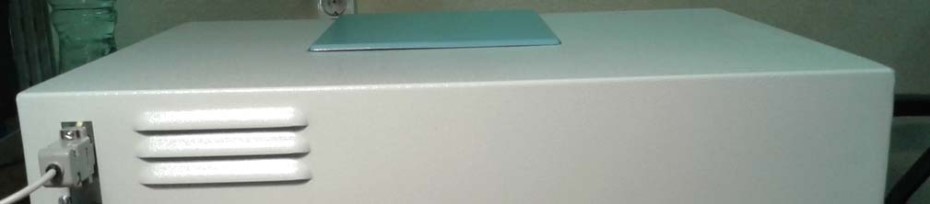

Внешний вид спектрофотометра и место нанесения знака поверки представлены на ри-
сунке 1.
место
нанесения
знака поверки
Рисунок 1 - Общий вид спектрофотометра
Элементы настройки измерительной части спектрофотометра конструктивно защищены
от несанкционированного проникновения пломбой в виде наклейки, которая имеет разрушае-
мый слой, и при попытке несанкционированного вскрытия повреждается. Схема пломбировки
от несанкционированного доступа представлено на рисунке 2.
Лист № 2
Всего листов 4
Программное обеспечение
Программное обеспечение «СФ-56» предназначено для управления работой спектрофо-
тометра и для математической обработки данных.
Таблица 1 – Идентификационные данные программного обеспечения
Идентификационные данные (признаки)Значение
Идентификационное наименование ПОСФ-56
Номер версии (идентификационный номер) ПО отсутствует
Цифровой идентификатор Sf56.dll3158AD41AD2E81942EB0A47B690E1977
Уровень защиты ПО «СФ-56» от непреднамеренных и преднамеренных изменений соот-
ветствует уровню «высокий» по Р 50.2.077-2014 - для автономного программного обеспечения.
Метрологически значимые части ПО СИ и измеренные данные достаточно защищены с
помощью специальных средств защиты от преднамеренных изменений.
Метрологические и технические характеристики
Значение
2
от 190 до 1100
±0,25
±0,5
±1,0
±1,0
0,1
Таблица 2 – Метрологические характеристики
Наименование характеристики
1
Спектральный диапазон измерений, нм
Пределы допускаемой абсолютной погрешности измерения спектральных ко-
эффициентов направленного пропускания в спектральном диапазоне от 400
до 750 нм включ.:
- для коэффициентов пропускания от 1 до 30 % включ.
- для коэффициентов пропускания св. 30 % до 100 %
Пределы допускаемой абсолютной погрешности измерения спектральных ко-
эффициентов направленного пропускания в спектральном диапазоне от 190
до 400 нм включ. и св. 750 до 1100 нм:
- для коэффициентов пропускания от 1 до 100 %
Пределы допускаемой абсолютной погрешности установки длин волн, нм
Предел допускаемого значения СКО случайной составляющей погрешности
при измерении спектральных коэффициентов направленного пропускания, %
Предел допускаемого СКО случайной составляющей погрешности при уста-
новке длин волн, нм
0,25

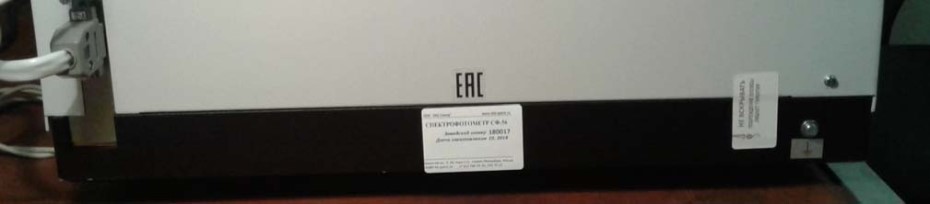

Рисунок 2 – Схема пломбировки спектрофотометра
пломба
Лист № 3
Всего листов 4
Значение
0,05
от 207 до 253
от 49 до 51
500
430
480
200
110
260
110
24
1000
5
Таблица 3 – Основные технические характеристики
Наименование характеристики
Уровень мешающего излучения на длинах волн 220 нм, %, не более
Параметры электрического питания:
- напряжение переменного тока, В
- частота переменного тока, Гц
Потребляемая мощность, В∙А, не более
Габаритные размеры оптического модуля, мм, не более:
- длина
- ширина
- высота
Габаритные размеры блока питания, мм, не более:
- длина
- ширина
- высота
Масса оптического модуля и блока питания, кг, не более:
Средняя наработка на отказ, ч, не менее
Полный средний срок службы, лет, не менее
Условия эксплуатации:
- температура окружающей среды, °С
- относительная влажность при температуре +25 °С, %, не более
- атмосферное давление, кПа
от +10 до +35
80
от 84 до 107
Знак утверждения типа
наносится на переднюю панель спектрофотометра путем наклеивания бирки, выполненной фо-
тохимическим способом, и на титульном листе эксплуатационных документов типографским
способом.
Комплектность средства измерений
Обозначение
2
СБПЕ.С5-1010.00
СБПЕ.С5-3700.00
СБПЕ.С5-1610.00
СБПЕ.С5-1600.00
СБПЕ.С5-1000.00 РЭ
Количество
3
1 шт.
1 шт.
1 шт.
1 шт.
1 экз.
Таблица 4 – Комплектность средства измерений
Наименование
1
Спектрофотометр СФ-56
Блок питания
Комплект запасных частей
Комплект инструмента и принадлежностей
Руководство по эксплуатации
Спектрофотометр СФ-56. Программа управления и об-
работки результатов. Руководство оператора
Паспорт
Методика поверки
СБПЕ.С5-1000.00 ПО
СБПЕ.С5-1000.00 ПС
436-156-2018МП
1 экз.
1 экз.
1 экз.
Поверка
осуществляется по документу 436-156-2018МП «Спектрофотометры СФ-56. Методика повер-
ки», утвержденному ФБУ «Тест-С.-Петербург» 12.12.2018 г.
Основные средства поверки:
- комплект светофильтров КНС-10.5 (регистрационный № 65272-16).
Допускается применение аналогичных средств поверки, обеспечивающих определение
метрологических характеристик поверяемых СИ с требуемой точностью.
Знак поверки при первичной поверке наносится в Паспорт, при периодической поверке
знак поверки в виде наклейки наносится на боковую сторону оптического блока.
Лист № 4
Всего листов 4
Сведения о методиках (методах) измерений
приведены в эксплуатационном документе.
Нормативные и технические документы, устанавливающие требования к спектрофото-
метрам СФ-56
ГОСТ 8.557-2007 ГСИ. Государственная поверочная схема для средств измерений спек-
тральных, интегральных и редуцированных коэффициентов направленного пропускания и оп-
тической плотности в диапазоне длин волн от 0,2 до 50,0 мкм, диффузного и зеркального отра-
жения в диапазоне длин волн от 0,2 до 20,0 мкм
ТУ26.51.53-018-23109231-2018 Спектрофотометр СФ-56. Технические условия
Изготовитель
Общество с ограниченной ответственностью «ОКБ Спектр» (ООО «ОКБ Спектр»)
ИНН 780458151
Адрес: 194044, г. Санкт-Петербург, ул. Чугунная, д. 20
Телефон/факс: 8 (812) 740-79-16, 8 (812) 292-55-84
E-mail: okb@okb-spectr.ru
Испытательный центр
Федеральное бюджетное учреждение «Государственный региональный центр стандарти-
зации, метрологии и испытаний в г. Санкт-Петербурге и Ленинградской области»
Адрес: 190103, г. Санкт-Петербург, ул. Курляндская, д. 1
Телефон: 8 (812) 244-62-28, 8 (812) 244-12-75, факс: 8 (812) 244-10-04
E-mail:
Аттестат аккредитации ФБУ «Тест-С.-Петербург» по проведению испытаний средств
измерений в целях утверждения типа № RA.RU.311484 от 03.02.2016 г.
Заместитель
Руководителя Федерального
агентства по техническому
регулированию и метрологииА.В. Кулешов
М.п.« ___ » _______________ 2019 г.
