Номер госреестра:
74689-19
Наименование СИ:
Спектрофотометры двухлучевые
Обозначение типа:
UV-1900
Производитель:
Фирма "Shimadzu Corporation", Япония; Заводы-изготовители: Фирма "Shimadzu Manufacturing Inc.", США; Фирма "Shimadzu Instruments Manufacturing, Сo., ltd.", Китай
Межповерочный интервал:
1 год
Сведения о типе СИ:
Срок свидетельства
Срок свидетельства:
10.04.2024
Описание типа:
Методика поверки:
-
Аккредитованная лаборатория
8(812)209-15-19, info@saprd.ru
×
![]()
Приложение к свидетельству № 73535/1
об утверждении типа средств измерений
Лист № 1
Всего листов 5
ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ
(в редакции, утвержденной приказом Росстандарта № 601 от 24.03.2020 г.)
Спектрофотометры двухлучевые UV-1900
Назначение средства измерений
Спектрофотометры двухлучевые UV-1900 (далее - спектрофотометры) предназначены
для измерения спектрального коэффициента направленного пропускания исследуемых
образцов различного происхождения в ультрафиолетовом и видимом участках спектра в
диапазоне длин волн от 190 до 1100 нм.
Описание средства измерений
Принцип действия спектрофотометров основан на измерении отношения двух световых
потоков, прошедших через канал сравнения и канал образца в кюветном отделении.
Свет испускается источником излучения (дейтеривой или галогеновой лампой),
отражается зеркалом, после чего поступает в монохроматор. Переключение источника
излучения является автоматическим, прибор выбирает следующий источник излучения путем
поворота зеркала в соответствии с длиной волны. Ширина щели монохроматора постоянна и
равна1нм.Монохроматорвкачестведиспергирующегоэлементаиспользует
концентрирующую голографическую дифракционную решетку. Вышедший из монохроматора
свет проходит через обрезающий фильтр рассеянного света и попадает на зеркало, а затем
делителем пучка разбивается на рабочий (канал образца) и опорный (канал сравнения) лучи,
которые проходят через соответствующие им кюветы и падают на детекторы (фотодиоды).
Спектрофотометры выпускаются в следующих модификациях UV-1900 и UV-1900i,
которые отличаются программным обеспечением. Для модификации UV-1900 программное
обеспечение «UVProbe», для модификации UV-1900i «UVProbe» и «LabSolutions UV-Vis».
Конструктивно спектрофотометры выполнены в виде настольных приборов и состоят из
отделения источника света, кюветного отделения и сенсорной панели, также спектрофотометры
могут подключаться к отдельно устанавливаемым компьютерам.
Общий вид спектрофотометров, схема пломбировки от несанкционированного доступа и
обозначение места нанесения маркировки и знака поверки представлены на рисунках 1, 2.
Рисунок 1 - Общий вид спектрофотометров UV-1900 с обозначением места нанесения
маркировки
Места нанесения
маркировки
Место нанесения знака поверкиМесто пломбирования
Лист № 2
Всего листов 5
Программное обеспечение
В спектрофотометрах используется программное обеспечение (далее - ПО) «UVProbe»
для модификации UV-1900, «UVProbe» и «LabSolutions UV-Vis» для модификации UV-1900i,
предназначенные для сбора и анализа данных, настройки параметров измерения, построения
градуировочных графиков по стандартам и расчёта концентрации различных органических и
неорганических веществ, печати и сохранения результатов анализа. Несанкционированный
доступ к программному обеспечению исключён посредством ограничения прав учетной записи
пользователя.
Идентификационные данные программного обеспечения приведены в таблице 1.
Уровеньзащитыпрограммногообеспечения«средний»всоответствиис
Р 50.2.077-2014.
-
Значение
LabSolutions UV-Vis
1.03
Таблица 1 – Идентификационные данные программного обеспечения
Идентификационные данные (признаки)
Идентификационное наименование ПОUVProbe
Номер версии (идентификационный номер) ПО, не ниже 1.00
Цифровой идентификатор ПО (контрольная сумма
исполняемого кода)
-
Метрологические и технические характеристики
Наименование характеристики
Таблица 2 – Метрологические характеристики
Значение
UV-1900, UV-1900i
от 190 до 1100*
±1,0
Спектральный диапазон, нм
Пределы допускаемой абсолютной погрешности установки
длины волны в спектральном диапазоне от 262 до 883 нм, нм
Диапазонизмеренияспектральногокоэффициента
направленного пропускания (СКНП), %
от 1,0 до 92,0

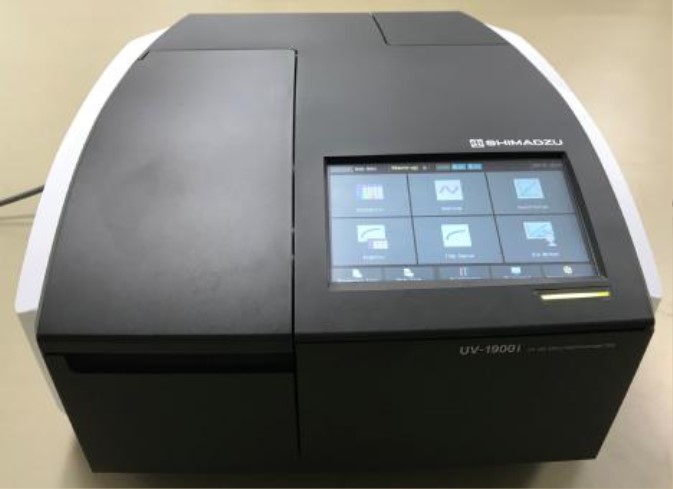

Рисунок 2 - Общий вид спектрофотометров UV-1900i с обозначением места нанесения
маркировки
Места нанесения
маркировки
Лист № 3
Всего листов 5
Наименование характеристики
Продолжение таблицы 2
Значение
UV-1900, UV-1900i
±0,25
±1,5
1100 нм подтверждается
Пределы допускаемой абсолютной погрешности измерения
СКНП, %:
в диапазоне св. 2,0 до 10,0 % включ.
в диапазоне от 1,0 до 2,0 % включ. и св. 10,0 до 92,0 %
* Спектральный диапазон от 190 до 262 нм и от 883 до
линейностью источника излучения
Наименование характеристики
Таблица 3 – Основные технические характеристики
Значение
UV-1900, UV-1900i
от 0 до 400
от -4 до 4
1
0,02
244
450
501
16,6
140
от 100 до 240
50/60
Диапазонпоказанийспектральногокоэффициента
направленного пропускания (СКНП), %
Диапазон показаний оптической плотности, Б
Спектральная ширина щели, нм
Уровень рассеянного излучения на длине волны 340 нм для
NaNO
2
, %, не более
Габаритные размеры, мм, не более:
- высота
- ширина
- длина
Масса, кг, не более
Потребляемая мощность, В·А, не более
Параметры электрического питания:
- напряжение переменного тока, В
- частота переменного тока, Гц
Условия эксплуатации:
- температура окружающей среды,
о
С
- относительная влажность, %
от +15 до +35
от 30 до 80
Знак утверждения типа
наносится на титульный лист руководства по эксплуатации методом печати и на корпус
спектрофотометра методом наклеивания.
Комплектность средства измерений
Количество
1 шт.
1 шт.
1 шт.
1 экз.
1 экз.
Таблица 4 – Комплектность средства измерений
НаименованиеОбозначение
Спектрофотометр двухлучевой UV-1900 * -
CD-диск с программным обеспечением-
Сетевой шнур-
Руководство по эксплуатации-
Методика поверкиМП 071.Д4-18 с Изменением №1
_
__
__
_
_
__
__
_
_
__
_
__
_
__
_
__
__
* Модификация спектрофотометра поставляется в соответствии с заказом.
Лист № 4
Всего листов 5
Поверка
осуществляется по документу МП 071.Д4-18 с Изменением №1 «ГСИ. Спектрофотометры
двухлучевыеUV-1900.Методикаповерки»,утвержденномуФГУП«ВНИИОФИ»
23 сентября 2019 г.
Основные средства поверки:
- комплект светофильтров КНС-10.5 (регистрационный номер в Федеральном
информационном фонде 43463-09).
Допускается применение аналогичных средств поверки, обеспечивающих определение
метрологических характеристик поверяемых средств измерений с требуемой точностью.
Знак поверки наносится на корпус спектрофотометра (место нанесения указано на
рисунке 1)
Сведения о методиках (методах) измерений
приведены в эксплуатационном документе.
Нормативныеитехническиедокументы,устанавливающиетребованияк
спектрофотометрам двухлучевым UV-1900
Приказ Федерального агентства по техническому регулированию и метрологии
от 27 ноября 2018 г. № 2517 Об утверждении государственной поверочной схемы для средств
измерений спектральных, интегральных, редуцированных коэффициентов направленного
пропускания, диффузного и зеркального отражений и оптической плотности в диапазоне длин
волн от 0,2 до 20,0 мкм
Техническая документация фирмы «Shimadzu Corporation», Япония
Изготовитель
Фирма «Shimadzu Corporation», Япония
Адрес: Nishinokyo-Kuwabaracho, Nakagyo-ku, Kyoto, 604-8511, Japan
Телефон: 81 (75) 823-1145
Факс: 81 (75) 823-1361
Web-сайт:
Заводы-изготовители:
Фирма «Shimadzu Manufacturing inc.», США
Адрес: 900 SE 4th Ave., Canby, Oregon 97013 U.S.A.
Телефон: 1 (503) 263-2133
Факс: 1 (503) 263-1763
Фирма «Shimadzu Instruments Manufacturing, Сo., ltd.», Китай
Адрес: 183 Taishan Road, Suzhou New District, Jiangsu 215011 P.R. China
Телефон: 86 (512) 6536-4429
Факс: 86 (512) 6665-1965
Заявитель
Фирма «Shimadzu Europa GmbH», Германия
Trial: Albert-Hahn-Strasse 6-10, D-47269 Duisburg F.R.G.
Телефон: 49 (203) 7687-0
Факс: 49 (203) 7666-25
Web-сайт:
Лист № 5
Всего листов 5
научно-
средств
Испытательный центр
Федеральноегосударственноеунитарноепредприятие«Всероссийский
исследовательский институт оптико-физических измерений»
Адрес: 119361, г. Москва, ул. Озерная, д. 46
Телефон: +7 (495) 437-56-33
Факс: +7 (495) 437-31-47
E-mail:
Аттестат аккредитации ФГУП «ВНИИОФИ» по проведению испытаний
измерений в целях утверждения типа № 30003-2014 от 23.06.2014 г.
Заместитель
Руководителя Федерального
агентства по техническому
регулированию и метрологииА.В. Кулешов
М.п.« ___ » _______________ 2020 г.
