Резервуар стальной вертикальный цилиндрический теплоизолированный РВС-10000, ГРСИ 74551-19
Номер госреестра:
74551-19
Наименование СИ:
Резервуар стальной вертикальный цилиндрический теплоизолированный
Обозначение типа:
РВС-10000
Производитель:
ОАО "Резметкон", г.Батайск
Межповерочный интервал:
5 лет
Сведения о типе СИ:
Заводской номер
Заводской номер:
зав.№ 3
Описание типа:
Методика поверки:
-
Аккредитованная лаборатория
8(812)209-15-19, info@saprd.ru
×
![]()
Приложение к свидетельству № trial
об
утверждении типа средств измерений
Лист № 1
Всего листов 3
ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ
Резервуар стальной вертикальный цилиндрический теплоизолированный РВС-10000
Назначение средства измерений
Резервуар стальной вертикальный цилиндрический теплоизолированный РВС-10000
предназначен для измерения объема нефти и нефтепродуктов, а также для их приема, хранения
и отпуска.
Описание средства измерений
Тип резервуара - стальной вертикальный цилиндрический теплоизолированный,
номинальной вместимостью 10000 м
3
.
Резервуар представляет собой стальную конструкцию, состоящую из цилиндрической
стенки с наружной теплоизоляцией, конического днища и стационарной крыши.
Цилиндрическая стенка резервуара включает в себя двенадцать цельносварных поясов
полистовой сборки.
Фундамент - ростверк, свайное поле.
Резервуар РВС-10000 с заводским № 3 расположен на территории резервуарного парка
терминал «Харьяга», Российская Федерация, Ненецкий автономный округ, п. Харьяга.

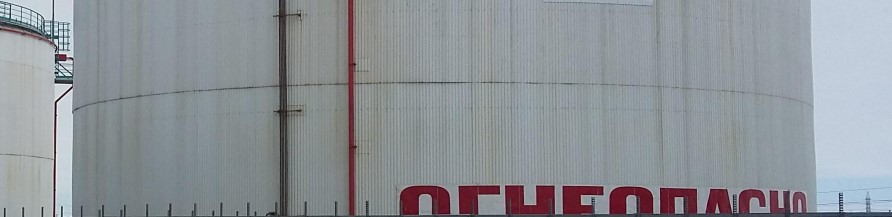

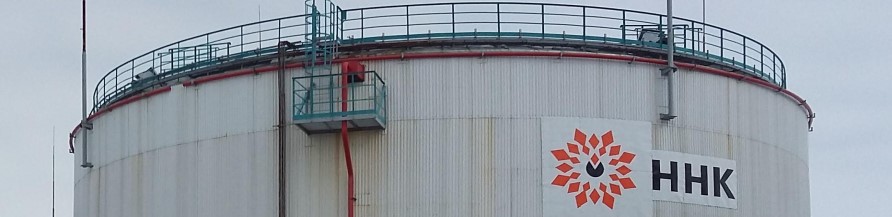

Общий вид резервуара стального вертикального цилиндрического теплоизолированного
РВС-10000 приведен на рисунке 1.
Рисунок 1 - Общий вид резервуара РВС-10000
Пломбированиерезервуарастальноговертикальногоцилиндрического
теплоизолированного РВС-10000 не предусмотрено.
Лист № 2
Всего листов 3
Программное обеспечение
отсутствует.
Метрологические и технические характеристики
±0,25
Значение
10000
Таблица 1 - Метрологические характеристики
Наименование характеристики
Номинальная вместимость, м
3
Пределы допускаемой относительной погрешности
определения вместимости резервуара, %
Значение
Таблица 2 -Технические характеристики
Наименование характеристики
Условия эксплуатации:
- температура окружающей среды, °С
- атмосферное давление, кПа
Средний срок службы лет, не менее
от -55 до +50
от 84,0 до 106,7
30
Знак утверждения типа
наносится на титульный лист паспорта резервуара типографским способом.
Комплектность средства измерений
РВС-10000
1 шт.
Обозначение
Количество
Таблица 3 - Комплектность средства измерений
Наименование
Резервуар стальной вертикальный цилиндрический
теплоизолированный
Паспорт
Градуировочная таблица
1 экз.
1 экз.
Поверка
осуществляется по документу РМГ 105-2010 «Государственная система обеспечения единства
измерений. Резервуары стальные вертикальные цилиндрические теплоизолированные. Методика
поверки геометрическим методом».
Основные средства поверки:
-
рулетка измерительная металлическая с грузом Р30Н2Г 2-го класса точности,
с верхним пределом измерений 30 м (регистрационный номер 55464-13);
-
рулетка измерительная металическая Р100У2К, с верхним пределом измерений
100 м (регистрационный номер 51171-12);
-
толщиномер ультразвуковой А1207 (регистрационный номер 48244-11);
-
нивелир электронный SDL30 (регистрационный номер 51740-12);
-
теодолит 3Т2КП (регистрационный номер 19762-00).
Допускается применение аналогичных средств поверки, обеспечивающих определение
метрологических характеристик поверяемых средств измерений с требуемой точностью.
Знак поверки наносится в свидетельстве о поверке и в градуировочной таблице
резервуара в месте подписи поверителя.
Сведения о методиках (методах) измерений
отсутствуют.
Лист № 3
Всего листов 3
Нормативные документы, устанавливающие требования к резервуару стальному
вертикальному цилиндрическому теплоизолированному РВС-10000
Приказ Росстандарта № 256 от 7 февраля 2018 года «Об утверждении Государственной
поверочной схемы для средств измерений массы и объема жидкости в потоке, объема жидкости
и вместимости при статических измерениях, массового и объемного расходов жидкости»
ГОСТ 31385-2016 Резервуары вертикальные цилиндрические стальные для нефти и
нефтепродуктов. Общие технические условия
РМГ 105-2010 Государственная система обеспечения единства измерений. Резервуары
стальные вертикальные цилиндрические теплоизолированные. Методика поверки геометрическим
методом
Изготовитель
Открытое акционерное общество «Резметкон» (ОАО «Резметкон»)
ИНН 6141004383
Адрес: 346882, Ростовская обл., г. Батайск, ул. Энгельса, д. 347
Заявитель
Акционерное общество «ННК - Печоранефть» (АО «ННК - Печоранефть»)
ИНН 1105004639
Адрес: 166000, Ненецкий автономный округ, г. Нарьян-Мар, ул. им. В.И. Ленина, д. 23А,
кв.17
Телефон: +7 (82144) 2-93-50, факс: +7 (82144) 2-91-50
Web-сайт:
E-mail:
Испытательный центр
Федеральноегосударственноеунитарноепредприятие«Всероссийскийнаучно-
исследовательский институт расходометрии» (ФГУП «ВНИИР»)
Адрес: 420088, Республика Татарстан, г. Казань, ул. 2-я Азинская, д. 7 А
Телефон: +7 (843) 272-70-62, факс: +7 (843) 272-00-32
Web-сайт:
E-mail:
Аттестат аккредитации ФГУП «ВНИИР» по проведению испытаний средств измерений в
целях утверждения типа № RA.RU.310592 от 24.02.2015 г.
Заместитель
Руководителя Федерального
агентства по техническому
регулированию и метрологииА.В. Кулешов
М.п.« ___ » _______________ 2019 г.
