Установки автоматизированные бесконтактные Calipri мод. C10, С14, C40, C41, C42, Prime, ГРСИ 74506-19
Номер госреестра:
74506-19
Наименование СИ:
Установки автоматизированные бесконтактные
Обозначение типа:
Calipri мод. C10, С14, C40, C41, C42, Prime
Производитель:
Фирма "NEXTSENSE GmbH", Австрия
Межповерочный интервал:
2 года
Сведения о типе СИ:
Срок свидетельства
Срок свидетельства:
25.03.2024
Описание типа:
Методика поверки:
Аккредитованная лаборатория
8(812)209-15-19, info@saprd.ru
×
![]()
Приложение к свидетельству № 73350
об утверждении типа средств измерений
Лист № 1
Всего листов 5
ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ
Установки автоматизированные бесконтактные Calipri модификаций C10, С14,
C40, C41, C42, Prime
Назначение средства измерений
Установки автоматизированные бесконтактные Calipri модификаций C10, С14, C40, C41,
C42, Prime (далее - установки) предназначены для измерений геометрических параметров от-
клонений формы и взаимного расположения поверхностей деталей профиля железнодорожных
колес, тормозных дисков, диаметра по гребню, параметров рельса, желобчатого рельса, стре-
лочного перевода, дефектов колес, зазоров в конструкции кузова автомобилей.
Описание средства измерений
В процессе измерений сканирующий лазерный датчик установок создает световую метку
на поверхности объекта, изображение которой проецируется на фотоприёмник. Место установ-
ки фотоприемника относительно лазерного датчика выбрано из условий обеспечения необхо-
димой точности выполняемых измерений. При сканировании контура измеряемого объекта
происходит перемещение изображения световой метки на объекте в поле зрения фотоприемни-
ка. Микропроцессор установок производит вычисление расстояний координат изображений
световой метки по осям X и Y. Далее в вычислительном модуле установки по результатам из-
мерений определяются размеры и геометрические параметры сканируемого объекта.
Установки модификаций C10, С14, C40, C41, C42 конструктивно состоят из:
-модуля оптоэлектронного бесконтактного лазерного датчика с фотоприемником и
микропроцессором;
- вычислительного модуля;
- соединительных кабелей.
Установки модификации Prime выполнены в виде модуля оптоэлектронного бесконтакт-
ного лазерного датчика и фотоприемника со встроенным процессором и жидкокристалличе-
ским дисплеем. Корпуса установок модификации Prime могут иметь различное цветовое
оформление.
Общий вид установок автоматизированных бесконтактных Calipri модификаций C10,
С14, C40, C41, C42, Prime представлен на рисунках 1 - 5.
Рисунок 1 – Общий вид модуля оптоэлектрон-
ного бесконтактного лазерного датчика для
установок автоматизированных бесконтактных
Calipri модификаций C10, С40
Рисунок 2 – Общий вид модуля оптоэлектрон-
ного бесконтактного лазерного датчика для
установок автоматизированных бесконтакт-
ных
Calipri модификаций C14, C42
Лист № 2
Всего листов 5
Рисунок 4 – Общий вид модуля оптоэлектрон-
ного бесконтактного лазерного датчика для
установок автоматизированных бесконтактных
Calipri модификации C41

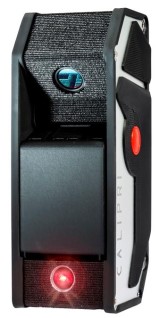

Рисунок 3 – Общий вид модуля оптоэлек-
тронного бесконтактного лазерного датчика
для установок автоматизированных бескон-
тактных

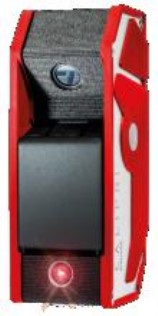

Calipri модификаций Prime в чёрном и крас-
ном оформлении

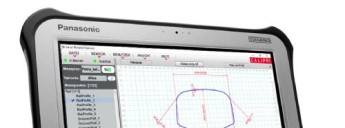

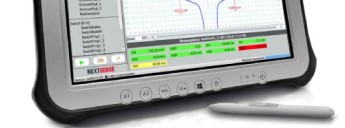

Рисунок 5 – Общий вид вычислительного модуля
Пломбирование установок не предусмотрено. Конструкция установок и применяемые
материалы не позволяют осуществлять несанкционированный доступ без механического по-
вреждения корпуса.
Программное обеспечение
Для работы с установками используется программное обеспечение (далее – ПО) «Calipri
Portable Operator», устанавливаемое на вычислительный модуль установок модификаций C10,
С14, C40, C41, C42 и ПО «PrimeCenter», устанавливаемое на персональный компьютер для ус-
тановок модификации Prime. ПО разработано для установок и служит для управления их функ-
циональными возможностями, а также для обработки и отображения результатов измерений.
ПО защищено от несанкционированного доступа ключом электронной защиты.
Уровень защиты ПО - «высокий» в соответствии с Р 50.2.077-2014.
Идентификационные данные программного обеспечения приведены в таблице 1.
Таблица 1 – Идентификационные данные программного обеспечения
Идентификационное наименование ПОCalipri Portable OperatorPrimeCenter
Номерверсии(идентификационный
номер ПО), не ниже2018.1.02018.3.0.251
Цифровой идентификатор ПО 647e93d0548861e560f02abe acd7917a29cc5077e8635a222
4a5f5cc40466d662e57d6ebb d46ab2c8d6a88b7bf6b70f508
5029e809e1a426a0273dd7018a01b2
Алгоритм вычисления цифрового иден-
тификатора ПОSHA256SHA256
Лист № 3
Всего листов 5
Метрологические и технические характеристики
С10, С14
от 0 до 20
от 0,0 до 20,2
Значение
С41
от 0 до 68
от 0 до 57
С40, С42, Prime
от 0 до 82
от 0 до 71
Таблица 2 – Метрологические характеристики
Наименование характеристики
Модификация
Диапазон измерений расстояний по оси X, мм
Диапазон измерений расстояний по оси Y, мм
Пределы допускаемой абсолютной погрешно-
сти измерений расстояний по осям X, Y, мкм
±100
Значение
C40C41С42Prime
660
2М
от -10 до +35
80
24
188 105 164 164
72 72 64 64
86 110 63 63
270 270 270 -
188 188 188 -
38 38 38 -
Таблица 3 – Основные технические характеристики
Наименование характеристики
МодификацияC10C14
Длина волны лазерного излучения, нм
Класс лазерной аппаратуры в соответствии с ГОСТ
IEC 60825-1-2013
Условия эксплуатации:
- температура окружающей среды, °С
- относительная влажность, %, не более
Напряжение питания от аккумуляторного блока ,В
Габаритные размеры модуля оптоэлектронного
бесконтактного лазерного датчика, мм, не более:
- длина188164
- ширина 72 64
- высота 86 63
Габаритные размеры вычислительного модуля, мм,
не более:
- длина270270
- ширина188188
- высота 38 38
Масса, кг, не более:
- модуля оптоэлектронного бесконтактного ла-
зерного датчика0,500,65
- вычислительного модуля 1,5 1,5
0,500,350,650,59
1,5 1,5 1,5 -
Знак утверждения типа
наносится типографским способом на титульный лист руководства по эксплуатации.
Комплектность средства измерений
Обозначение
Количество
-
-
1 шт.
1 шт.
-
1 шт.
Таблица 4 – Комплектность средства измерений
Наименование
Модуль оптоэлектронный бесконтактный лазерного
датчика
Вычислительный модуль*
Мера для установок автоматизированных бесконтакт-
ных Calipri модификаций C10, С14, C40, C41, C42
Мера для установок автоматизированных бесконтакт-
ных Calipri модификации Prime
Транспортировочный кейс
Зарядное устройство для аккумуляторных батарей*
-
-
-
По заказу
1 шт.
1 шт.
Лист № 4
Всего листов 5
* - отсутствует в комплекте поставки для установок модификации Prime
Обозначение
--------------
МП АПМ 61-18
Количество
1 шт.
1 шт.
1 шт.
1 шт.
1 шт.
1 шт.
1 шт.
По заказу
По заказу
По заказу
По заказу
По заказу
По заказу
1 экз.
1 экз.
Продолжение таблицы 4
Наименование
Держатель для датчика
Плечевой ремень
Кабель зарядки
Элемент крепления меры
Поясной ремень
Y- кабель
Сетевой кабель
Шаблон BR
Шаблон RD
Шаблон BS1
Шаблон AREL
Шаблон D
Шаблон ТД-1
Руководство по эксплуатации на русском языке
Методика поверки
______________
_
_____________
__
__
Поверка
осуществляется по документу МП АПМ 61-18 «Установки автоматизированные бесконтактные
Calipri модификаций C10, С14, C40, C41, C42, Prime. Методика поверки», утверждённому
ООО «Автопрогресс–М» «07» ноября 2018 г.
Основные средства поверки:
- меры для установок автоматизированных бесконтактных Calipri модификаций C10,
С14, C40, C41, C42, Prime (рег. № 72943-18).
Допускается применение аналогичных средств поверки, обеспечивающих определение
метрологических характеристик, поверяемых СИ с требуемой точностью.
Знак поверки наносится на свидетельство о поверке.
Сведения о методиках (методах) измерений
приведены в эксплуатационном документе.
Нормативные и технические документы, устанавливающие требования к установкам ав-
томатизированным бесконтактным Calipri модификаций C10, С14, C40, C41, C42, Prime
Техническая документация «NEXTSENSE GmbH», Австрия
Изготовитель
«NEXTSENSE GmbH», Австрия
Адрес: Straßganger Straße 295, 8053 Graz, AUSTRIA
Тел.: +43 316 232400-0, факс: +41 52 687 25 20
E-mail:
Заявитель
Общество с ограниченной ответственностью «Новые Лазерные Технологии»
(ООО «Новые Лазерные Технологии»)
ИНН 7727806974
Адрес: 117418, г. Москва, ул. Новочеремушкинская, дом 44, корпус 1, стр. 1
Тел./факс: +7 (499) 120-91-31
E-mail:
Лист № 5
Всего листов 5
Испытательный центр
Общество с ограниченной ответственностью «Автопрогресс-М»
(ООО «Автопрогресс-М»)
Адрес: 123298, г. Москва, ул. Берзарина, д. 12
Тел.: +7 (495) 120-0350, факс: +7 (495) 120-0350 доб. 0
E-mail:
Аттестат аккредитации ООО «Автопрогресс-М» по проведению испытаний средств из-
мерений в целях утверждения типа RA.RU.311195 от 30.06.2015 г.
Заместитель
Руководителя Федерального
агентства по техническому
регулированию и метрологииА.В. Кулешов
М.п.« ___ » _______________ 2019 г.
