Номер госреестра:
74501-19
Наименование СИ:
Датчики крутящего момента силы
Обозначение типа:
4502А
Производитель:
Фирма "Kistler Instrumente GmbH", Германия
Межповерочный интервал:
1 год
Сведения о типе СИ:
Заводской номер
Заводской номер:
на 2 шт. с зав.№ 5023167, 5352954
Описание типа:
Методика поверки:
Аккредитованная лаборатория
8(812)209-15-19, info@saprd.ru
×
![]()
Приложение к свидетельству № 73345
об утверждении типа средств измерений
Лист № 1
Всего листов 3
ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ
Датчики крутящего момента силы 4502А
Назначение средства измерений
Датчики крутящего момента силы 4502А предназначены для измерений крутящего
момента силы в составе измерительных систем или систем управления.
Описание средства измерений
Датчики крутящего момента силы 4502А (далее – датчики) измеряют статический и
динамический крутящий момент силы.
Измерительная система датчиков выполнена на тензорезисторах, наклеенных на
поверхность чувствительного элемента датчиков и соединенных в мостовую электрическую
цепь. При приложении нагрузки изменяется сопротивление тензорезисторов, в диагонали моста
появляется электрический сигнал, пропорциональный действующей нагрузке.
Конструктивно датчики выполнены в неразборном корпусе специальной формы,
являющимся статором, внутри которого вращается чувствительный элемент в форме гладкого
цилиндрического вала, являющийся ротором. Встроенные опорные подшипники позволяют
использовать датчики в качестве опорного узла, что упрощает конструкцию измерительной
системы (системы управления). Для устранения малых паразитных нагрузок и упрощения
монтажа датчики могут комплектоваться компенсационными муфтами.
Датчики работают с измерительными усилителями, подходящими по электрическим
характеристикам датчиков.

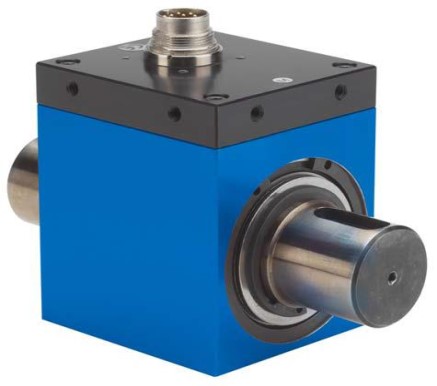

Внешний вид датчиков приведен на рисунке 1.
Рисунок 1 - Общий вид средства измерений
Пломбирование датчиков крутящего момента силы 4502А не предусмотрено.
Программное обеспечение
отсутствует.
Лист № 2
Всего листов 3
Метрологические и технические характеристики
Таблица 1 – Метрологические характеристики
Наименование характеристикиЗначение
Диапазон измерений крутящего момента силы, Н·м от 5 до 500
Пределы допускаемой приведенной погрешности измерений крутя-
щего момента силы, связанной с повторяемостью показаний, %±0,2
Пределы допускаемой приведенной погрешности измерений крутя-
щего момента силы, связанной с гистерезисом, %±0,2
Пределы допускаемой приведенной погрешности измерений крутя-
щего момента силы, связанной с нелинейностью, %±0,2
Аналоговый выходной сигнал, В 5
- в качестве нормирующего значения для расчета погрешности принято верхнее значение диа-
пазона измерений
от 11 до 26
Значение
197×73×90
2,84
Таблица 2 – Основные технические характеристики
Наименование характеристики
Параметры электрического питания:
- напряжение постоянного тока, В
Габаритные размеры (длина×ширина×высота), мм, не более
Масса, кг, не более
Условия эксплуатации:
- температура окружающей среды, °С
- относительная влажность, %
Средняя наработка на отказ, ч
от +15 до +25
от 20 до 80
20000
Знак утверждения типа
наносится на корпус датчиков в виде наклейки и на титульный лист руководства по эксплуата-
ции типографским способом.
Комплектность средства измерений
Таблица 3 – Комплектность средства измерений
Наименование
Датчик крутящего момента силы
Руководство по эксплуатации
Методика поверки
ОбозначениеКол-во
4502А 1 шт.
-1 экз.
РТ-МП-5769-445-20191 экз.
Поверка
осуществляется по документу РТ-МП-5769-445-2019 «ГСИ. Датчики крутящего момента силы
4502А. Методика поверки», утвержденному ФБУ «Ростест-Москва» 01.02.2019 г.
Основные средства поверки:
- установки для поверки датчиков крутящего момента 21421, 214280 (регистрационный
номер в Федеральном информационном фонде 40491-09);
- усилитель измерительный MGCplus (регистрационный номер в Федеральном информа-
ционном фонде 19298-09).
Допускается применение аналогичных средств поверки, обеспечивающих определение
метрологических характеристик поверяемого средства измерений с требуемой точностью.
Знак поверки, в виде оттиска поверительного клейма, наносится на свидетельство о по-
верке.
Сведения о методиках (методах) измерений
приведены в эксплуатационном документе.
Лист № 3
Всего листов 3
Нормативные и технические документы, устанавливающие требования к датчикам кру-
тящего момента силы 4502А
Техническая документация изготовителя фирмы Kistler Instrumente GmbH
Изготовитель
Фирма Kistler Instrumente GmbH, Германия
Адрес: 14 DE-71063 Umberto-Nobile-Str., Sindelfingen, Германия
Телефон: +49 7031 3090 0
Факс: +49 7031 3090 0
E-mail:
Заявитель
Общество с ограниченной ответственностью «СертПромТест»
(ООО «СертПромТест»)
ИНН 7722737533
Адрес: 109147, г. Москва, ул. Марксистская, дом 3, строение 3, подвал, помещение III,
комната 7
Телефон/факс: +7 (499) 346-20-85/+7 (499) 346-20-85
Испытательный центр
Федеральное бюджетное учреждение «Государственный региональный центр стандарти-
зации, метрологии и испытаний в г. Москве и Московской области»
(ФБУ «Ростест-Москва»)
Адрес: 117418, г. Москва, Нахимовский проспект, д. 31
Телефон: +7 (495) 544-00-00, +7 (499) 129-19-11
Факс: +7 (499) 124-99-96
E-mail:
Web-сайт:
Регистрационный номер RA.RU.310639 в Реестре аккредитованных лиц в области обес-
печения единства измерений Росаккредитации.
Заместитель
Руководителя Федерального
агентства по техническому
регулированию и метрологииА.В. Кулешов
М.п.« ___ » _______________ 2019 г.
