Комплексы измерительные баллистические KIRASA PCI, ГРСИ 74445-19
Номер госреестра:
74445-19
Наименование СИ:
Комплексы измерительные баллистические
Обозначение типа:
KIRASA PCI
Производитель:
ЗАО "КИРАСА", г.Пермь
Межповерочный интервал:
1 год
Сведения о типе СИ:
Срок свидетельства
Срок свидетельства:
18.03.2024
Описание типа:
Методика поверки:
Аккредитованная лаборатория
8(812)209-15-19, info@saprd.ru
×
![]()
Приложение к свидетельству № 73284
об утверждении типа средств измерений
Лист № 1
Всего листов 4
ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ
Комплексы измерительные баллистические «KIRASA PCI»
Назначение средства измерений
Комплексы измерительные баллистические «KIRASA PCI» (далее по тексту – комплексы)
предназначены для измерений скорости пролёта имитатора осколка.
Описание средства измерений
Принцип действия комплекса основан на измерении времени пролёта имитатора осколка
через базу фиксированной длины с последующим пересчётом этого времени в скорость. Длина
базы задаётся двумя фотоэлектрическими створами, каждый из которых сформирован из
комбинации осветителя и фотоэлектрического сенсора. При пролёте имитатора осколка
происходит последовательное срабатывание фотоэлектрических створов и сигналы с
фотоэлектрических сенсоров поступают на компараторы микроконтроллера, где производится
обработка полученной информации и вычисляется скорость полёта шарика.
Комплекс состоит из измерительной и вычислительной систем.
Измерительная система состоит из датчика скорости и кроссового устройства. Датчик
скоростипредставляетсобойметаллическуюконструкциюсзащитнымкорпусом,
обеспечивающую свободный пролёт имитатора осколка. Внутри измерительной системы
расположены два фотоэлектрических створа, установленные на измерительной базе на строго
фиксированном расстоянии один от другого.
Вычислительнаясистемакомплексасостоитизкомпактногопромышленного
компьютера с установленным на нём программным обеспечением (ПО). Внутри системного
блока компактного промышленного компьютера установлена специализированная плата
регистрации - хронограф
«Kirasa PCI».
Хронограф «Kirasa PCI» предназначен для регистрации
выходных сигналов с измерительной системы и последующего пересчёта их в скорость.

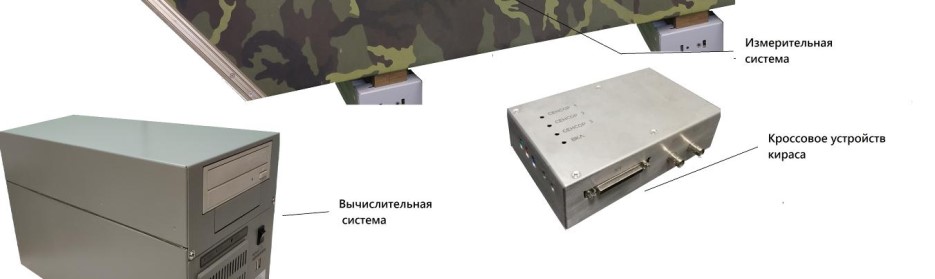

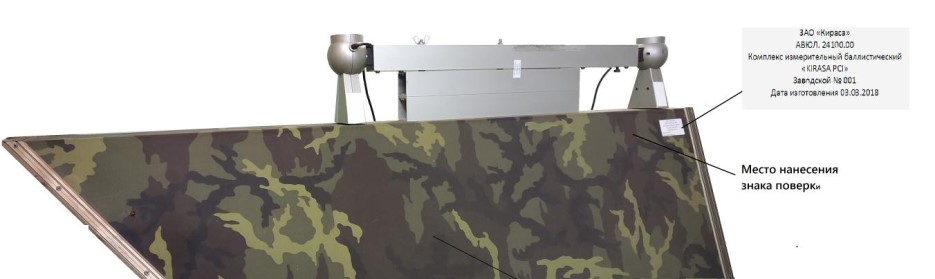

Общий вид комплекса представлен на рисунке 1.
Рисунок 1 – Общий вид комплекса измерительного баллистического «KIRASA PCI»
Лист № 2
Всего листов 4

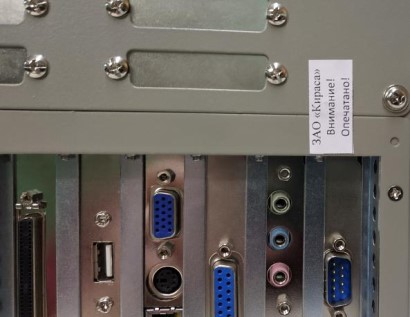

Для защиты от несанкционированного доступа выполнено опломбирование корпусов
измерительной и вычислительной систем при помощи наклеек, закреплённых на линиях
разъёма корпуса. Схемы пломбировки от несанкционированного доступа представлены на
рисунке 2.
Программное обеспечение
В комплексе используется встроенное программное обеспечение (далее – ПО),
загружаемоевпамятьвычислительнойсистемы(промышленногокомпьютера)при
производстве изделия. После установки ПО вычислительная система пломбируется.
В эксплуатации ПО может быть изменено только в сервисных центрах специалистами,
прошедшими обучение на заводе-изготовителе и имеющими право на пломбирование изделия.
Программное обеспечение комплекса предназначено для регистрации, обработки и
хранениярезультатовизмерений.УровеньзащитыПО«Средний»всоответствии
с Р 50.2.077- 2014.
ВлияниеПОнаметрологическиехарактеристикиучтенопринормировании
метрологических характеристик.
программногообеспечениякомплекса
Таблица1–Идентификационныеданные
измерительного баллистического «KIRASA PCI»
Идентификационные признаки
Значение
Идентификационное наименование ПОKirasa
Номер версии (идентификационный номер)
ПО3.2.2.360 и выше
ЦифровойидентификаторПОпо F4D5F914263510F02960461E1CDED7FCEC02
алгоритму SHA1 1BA3
Примечание: – значение контрольной суммы приведено для версии ПО 3.2.2.360

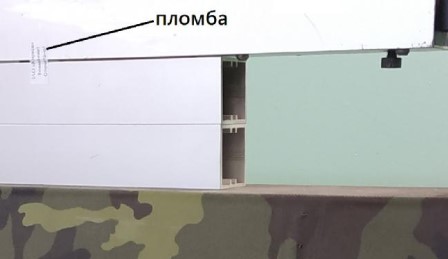

Рисунок 2 – Схема пломбировки комплекса измерительного баллистического «KIRASA
PCI» от несанкционированного доступа
пломба
Лист № 3
Всего листов 4
Метрологические и технические характеристики
Таблица 3 - Основные технические характеристики
Наименование характеристики
Значение
Параметры электрического питания:
- напряжение переменного тока, В
- частота переменного тока, Гц
220 ±20
55 ± 5
Потребляемая мощность, В·А, не более
300
Масса, кг, не более:
-измерительная система
1
-вычислительная система
25
17
Габаритные размеры, мм, не более:
Измерительная система
1
- длина
- ширина
- высота
Вычислительная система
- длина
- ширина
- высота
1120
320
590
410
200
330
Условия эксплуатации:
- температура окружающей среды, °С
- относительная влажность воздуха при температуре 25 °С, %, не более
от +15 до +25
85
Средний срок службы, лет
8
Средняя наработка на отказ, ч
5000
Примечания:
1)
- габаритные размеры и масса приведены для датчика скорости
Знак утверждения типа
наносится на корпус измерительной системы комплекса измерительного баллистического
«KIRASA PCI» методом сеткографии и на титульный лист паспорта-формуляра типографским
способом.
Комплектность средства измерений
Таблица 4 - Комплектность средства измерений
НаименованиеОбозначение
Измерительная система
Вычислительная система
Комплект ЗИП
Паспорт-формулярАВЮЛ.241002.000ФО
Руководство по эксплуатацииАВЮЛ.241002.000РЭ
Инструкция пользователяАВЮЛ.241000.000И
Количество
1 шт.
1 шт.
1 шт.
1 экз.
1 экз.
1 экз.
Таблица 2 – Метрологические характеристики
Наименование характеристики
Диапазон измерений скорости, м/с
Пределы допускаемой относительной погрешности измерений скорости, %
Значение
от 50 до 1300
± 1,0
Лист № 4
Всего листов 4
Продолжение таблицы 4
Наименование
Инструкция по монтажу и пуску
Методика поверки
Обозначение
АВЮЛ.241000.000ИМ
МП 253- 407-2018
Количество
1 экз.
1 экз.
Поверка
осуществляетсяподокументуМП253-407-2018«ГСИ.Комплексизмерительный
баллистический «KIRASA PCI». Методика поверки»,утверждённому
ФГУП «ВНИИМ им. Д.И. Менделеева» 25.09.2018 г.
Основные средства поверки:
Рулетка измерительная металлическая Geobox модификации PK2-8, рег. № 36016-07;
Частотомер электронно-счётный Ч3-85/3, рег.№ 32359-06;
Генератор сигналов произвольной формы 33220А, рег.№ 32359-06.
Допускается применение аналогичных средств поверки, обеспечивающих определение
метрологических характеристик поверяемых СИ с требуемой точностью.
Знак поверки наносится на корпус измерительной системы.
Сведения о методиках (методах) измерений
приведены в эксплуатационном документе.
Нормативные и технические документы, устанавливающие требования к комплексам
измерительным баллистическим «KIRASA PCI»
ТУ АВЮЛ.241002.000ТУ «Комплекс измерительный баллистический «KIRASA PCI».
Технические условия»
Изготовитель
Закрытое акционерное общество «КИРАСА» (ЗАО «КИРАСА»)
ИНН 5902102708
Адрес: 614094, г. Пермь, ул. Челюскинцев, дом 4/1
Телефон: (342) 224-78-00, факс (342) 224-58-11
Е-mail:
Испытательный центр
Федеральное государственное унитарное предприятие «Всероссийский научно-
исследовательский институт метрологии им. Д. И. Менделеева»
Адрес: 190005, г. Санкт-Петербург, Московский проспект, 19
Телефон: (812) 251-76-01, факс: (812) 713-01-14
Web-сайт:
E-mail:
Аттестат аккредитации ФГУП «ВНИИМ им. Д.И. Менделеева» по проведению
испытаний средств измерений в целях утверждения типа № RA.RU.311541 от 23.03.2016 г.
Заместитель
Руководителя Федерального
агентства по техническому
регулированию и метрологииА.В. Кулешов
М.п.« ___ » _______________ 2019 г.
